Модуль WCS2801 предельная защита тока от короткого замыкания электронный

Модуль WCS2801 предельная защита тока от короткого замыкания электронный

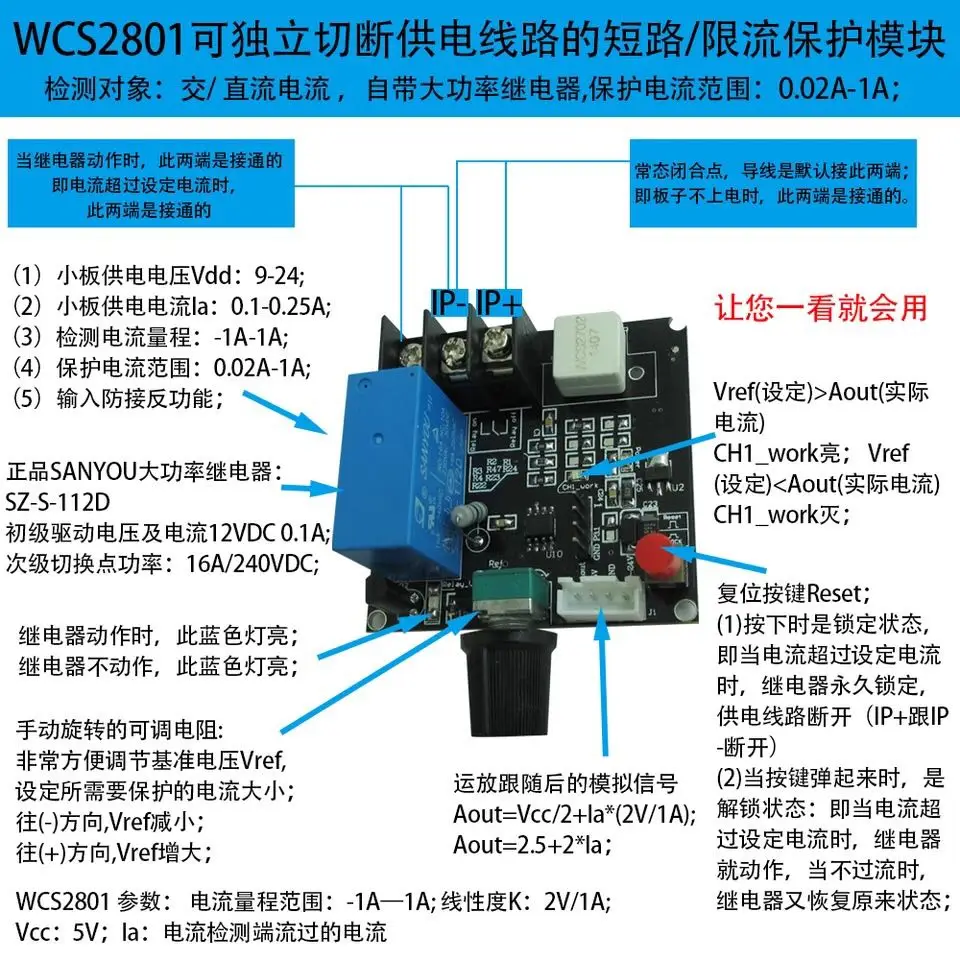

Wcs2801короткого замыкания линии электропитания может быть отключен независимо/ограничение тока модуль защиты (Объект обнаружения: обнаружение в реальном времени и связь/прямой ток, реле защиты тока ограничения, диапазон защиты тока: 0.008A-1A) Этот модуль использует следующие чипы, различные линейности, другие принципы одинаковые, измеряемые AC и DC. WCS2801; -1A-1A 2МВ/1мА; WCS2702; -2A-2A 1МВ/1мА; WCS2705 -5A-5A 255мв/1AWCS2720 -20A-5A 64мв/1AWCS2750 -50-50A 32мв/1APerforation typeWCS1500 -200-200A 11мв/1AWCS1600-100-100мв 20мв/aw70a/aw70a-cs1700: напряжение источника питания постоянного тока: 9-24В постоянного тока; Ток питания: 100ma-200ма; Рабочая температура:-20 градусов ~ 125 градусов; Напряжение изоляции: 1.5кв; Диапазон ограничения тока: 0.008A-1A; принцип работы платы:(1) Когда фактический ток превышает ток, который мы устанавливаем, реле может автоматически отсоединить линию электропитания, защитить нагрузку. (Фактический ток может быть преобразован В соответствующее выходное напряжение через Обнаружение датчика, затем сравните с эталонным напряжением) как установить ток:(2) текущая Настройка платы регулируется регулируемым сопротивлением на плате. (Основные характеристики: этот регулируемый резистор можно вращать свободно вручную) ключ разблокировки:(3) на плате есть небольшая кнопка, этот ключ может быть установлен блокировкой или нет Два состояния. Нажмите yesLOCKstate: реле постоянно заблокировано; Play up yesUnlockstate: реле действует на перегрузки по току, но время потока, не двигаться. Размер платы:(3)56 мм * 55 мм have4individualm3 фиксированное монтажное отверстие. Список доставки:(1) wcs2801текущий модуль предельной защиты с реле блока;(2)4 вида цветов линия один;(3) Электронное руководство КОПИЯ; Преимущества этого модуля:(4) встроенное реле, автоматическое отключение линии питания от перегрузки по току, быстрое время отклика; Может установить блокировку или не блокировать два состояния, регулируемый резистор с ручным вращением Применение: 1) обнаружение перегрузки/постоянного тока; 2) блокировка двигателя ротора/защита тепла; 3) защита от утечки; 4) Загрузка тока A/DReal time выборка схема физического применения: принцип обнаружения chart1Detection: сначала Подключите один провод объекта обнаружения в серии к сидению доски 4upper, после фиксации, мы включаем небольшую доску, в то же время, она также позволяет Оборудование должно быть Протестировано, чтобы начать нормально. Нажмите кнопку блокировки в том же состоянии времени. В это время, мы используем на доске 1 _ WorkIndicator светильник для справки, если в этом timeCH1 _ Рабочий СВЕТОДИОДНЫЙ ВЫКЛ. Состояние, (+) указано стрелкой (по часовой стрелке) винт регулируемый резистор 17, когда набор valueVrefGreater, чем фактический выходной voltageVout1Time,taggingCH1 _ Рабочий СВЕТОДИОДНЫЙ режим меняется от выключения к вкл. Это критический момент, на данный момент, Фактическое выходное напряжение sensorvout1 с эталонным напряжением, которое мы сравниваем, когда нагрузка перегрузки по току, когда фактическое выходное напряжение превышает исходное напряжение, микрокомпьютер с одним чипом может вовремя обнаруживать сигнал уровня перегрузки по току, будет в соответствии с/OPort выходной низкий уровень, в это время реле действует один раз (вы услышите tick» a звук), Вырезать линии питания, играть роль своевременной защиты. u как установить справочное напряжение: здесь Мы фокусируемся на том, как установить справочное напряжение и сравнить его с фактическим напряжением; Светильник индикатора has2individualLEDindicator, мы коротко описываем значение его представления;(1)CH1_Work LEDindicator светильник u, когда набор reference voltageVref > Vout (фактическое выходное напряжение) TimeCH1_Workbright;u когда набор Ссылка voltageVref < Vout (фактическое выходное напряжение) timech1_workcheish; adoptCH1_WorkOn или off status удобно для нас, чтобы определить справочное напряжение в это время, поэтому, мы можем установить исходное напряжение, которое нам нужно; К (+), указанному стрелкой (по часовой стрелке), винтовому регулируемому сопротивлению R17 ,Vrefincrease; К (-) указанному стрелкой (часы с обратной стороны) винтовому регулируемому сопротивлению 17, vrefresduce;(2) релейный светильник _ ledindicator, когда твердотельное реле включено, relay_ledсветовой светильник включен; Когда твердотельное реле не проводит, релейный светильник _ ledIndicator выключен. (3) Сброс buttonResetWhat он делает? Всплывающая кнопка, поместите ее в состояние inUNLOCK, в это время плата не заблокирована, затем, если обнаруженное устройство имеет избыточный ток, реле будет переключаться повторно (вы услышите непрерывный Тиковый голос). Нажмите клавишу, поместите ее в состояние блокировки, далее, если обнаруженное устройство имеет избыточный ток, Реле будет действовать один раз (только один тик будет слышен» голос) постоянное отключение линий; Если вы хотите, чтобы разблокировать заблокированное состояние. Нужно снова подпрыгивать (сброс клавиш), здесь, переключатель состояния блокировки. (4) обнаруженное оборудование не будет сигнализировать, когда оно работает нормально, сигнал тревоги, когда нормальный рабочий ток превышен» как следует установить исходное напряжение сначала, после включения платы, запуск электрооборудования Обнаруженного объекта, чтобы работать нормально (всплывайте кнопку в то же время, Оставьте его разблокированным) давайте посмотрим на boardCH1_WorkState of;u если в этом состоянии timeCH1_Work LEDOff, наша основа (+) указана стрелкой (по часовой стрелке) винт с регулируемым сопротивлением 17, винт весь путь toCH1 _ рабочий до светильник, будьте осторожны в это время, CH1_WorkThe критическая точка от ВКЛ, то есть, установленное исходное напряжение близко к Фактическое выходное напряжение, в это время компаратор имеет импульсный сигнал, это потому, что он не заблокирован, реле переключается повторно (вы услышите непрерывный Тиковый голос); таким образом, чтобы установить будильник, когда нормальный рабочий ток превышен» мы должны слегка увеличить справочное напряжение (+), указанное стрелкой (по часовой стрелке) винт регулируемый резистор 17,(Увеличение должно регулироваться в соответствии с током Установите заказчиком, в принципе, просто Увеличьте его немного, не завинчивайте слишком много. Если исходное напряжение слишком далеко от фактического выходного напряжения, у компаратора нет импульсного сигнала.) после установки (необходимо обратить внимание, нажмите красную клавишу в это время, сделайте ее заблокированной), в будущем, когда оборудование является ненормальным, когда установлен рабочий ток Превышено, микрокомпьютер с одним чипом может вовремя обнаруживать сигнал уровня перегрузки по току, будет находиться в соответствии с низким уровнем выхода/выключения, в это время, реле действует один раз (вы услышите tick» звук), автоматически заблокирован в защищенном состоянии, вырезать линию. u, если на этом timeCH1_Work LEDIs on, давайте (-), указанный стрелкой (часы с обратной стороны), винт с регулируемым сопротивлением 17, винт весь путь toch1_workпока Прошло, будьте внимательны в это время, CH1_WorkThe критическая точка от вкл. До ВЫКЛ., то есть, заданное эталонное напряжение близко к фактическому выходному напряжению, в это время, компаратор имеет выход импульсного сигнала, потому что он не заблокирован, реле переключается повторно (вы услышите непрерывный Тиковый голос); Нам нужно сделать еще одну вещь, перейти снова (+) указано стрелкой (часы с обратной стороны) Винт Регулируемый Restorr17, takeCH1_Work включить его; Для того, чтобы установить будильник, когда нормальный рабочий ток превышен» мы должны увеличить исходное напряжение немного, до (+), указанное стрелкой (по часовой стрелке) винт с регулируемым сопротивлением 17,(увеличение должно регулироваться в соответствии с током, установленным клиентом, в принципе, просто Увеличьте его немного, не завинчивайте слишком много. Если исходное напряжение слишком далеко от Фактическое выходное напряжение, у компаратора нет импульсного сигнала.) после установки (необходимо обратить внимание, нажмите красную клавишу в это время, сделайте ее заблокированной), в будущем, когда оборудование является ненормальным, когда установлен рабочий ток превышен, микрокомпьютер с одним чипом может вовремя обнаруживать сигнал уровня перегрузки по току, в это время будет находиться на низком уровне, Реле действует один раз (вы услышите tick» звук), автоматически заблокирован в защищенном состоянии, вырезать линию.
