Печатная плата инвертора немодулированного синусоидального сигнала от 12 В до 220

Печатная плата инвертора немодулированного синусоидального сигнала от 12 В до 220

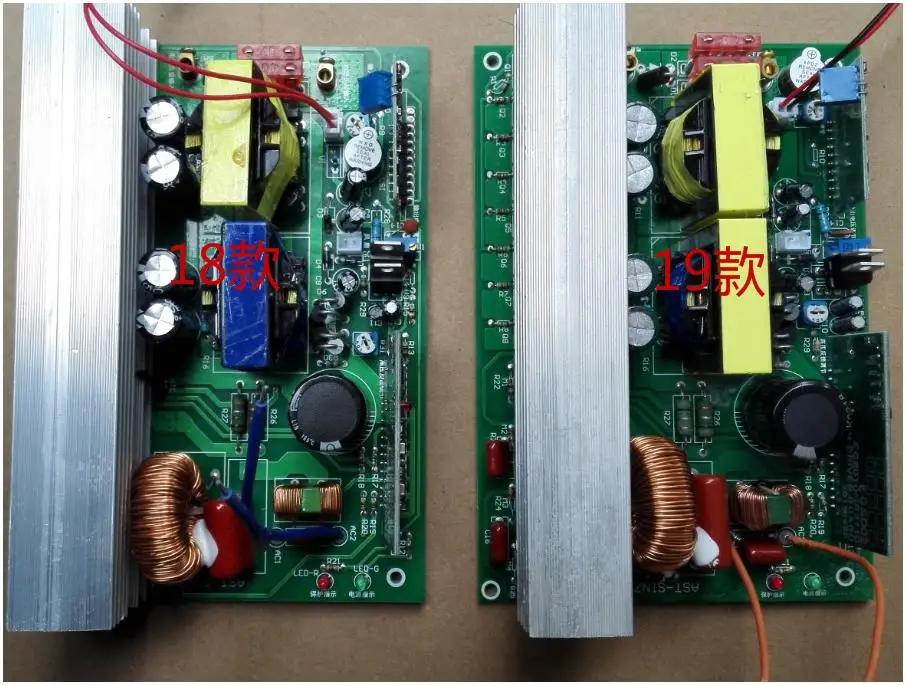

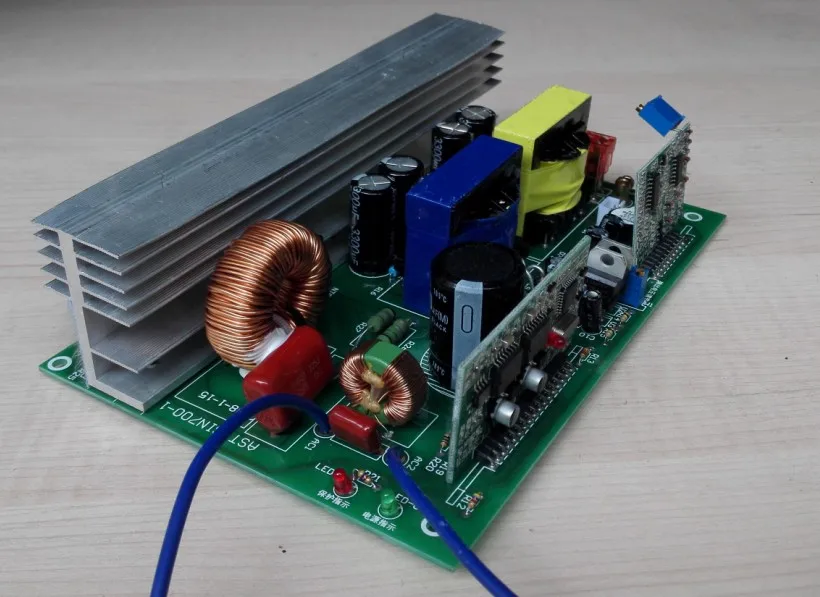

Чистая Синусоидальная волновая инверторная плата 12 В 220 В 24 В 220 В 1000 Вт фут 700 Вт Синусоидальная волновая печатная плата

Размер платы 170*119*50 мм Вес платы 610 г

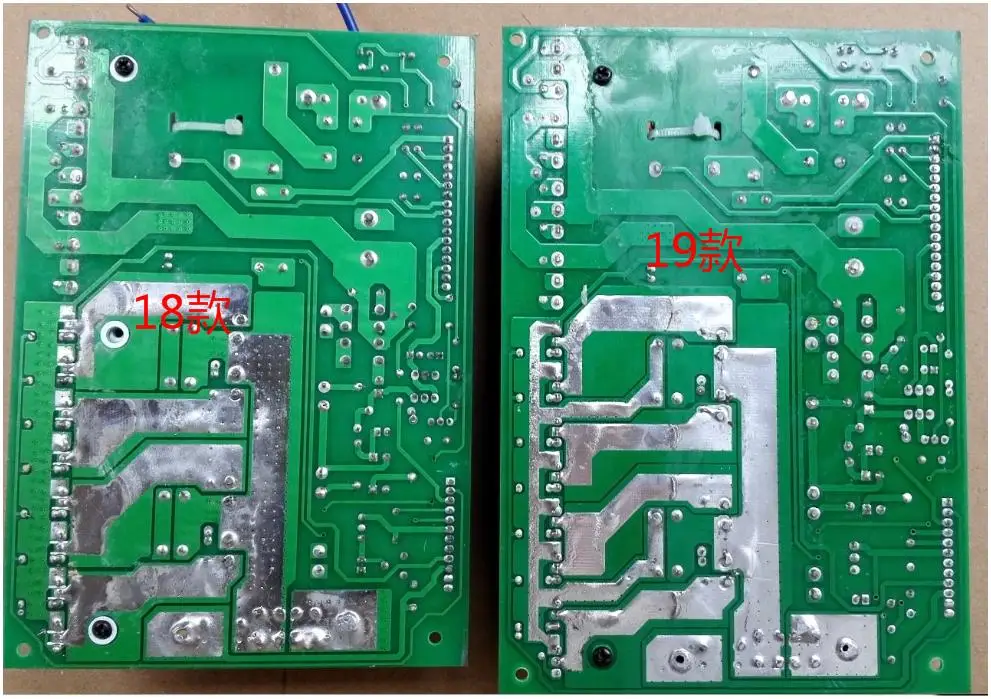

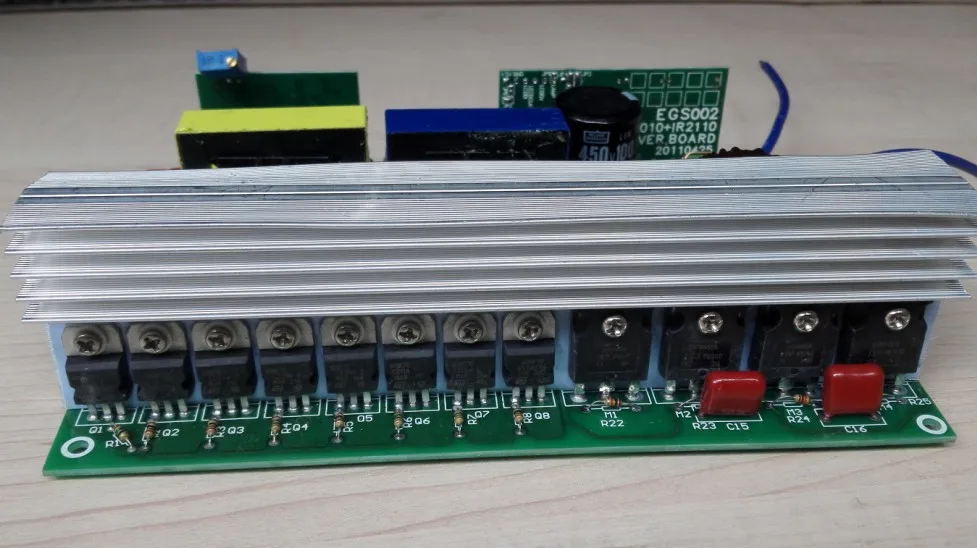

Основной трансформатор изготовлен из двух основных медных полос EC40. Абсолютно настоящий материал. 8 силовых трубок на переднем этапе, номинальная мощность 600 Вт, максимальная мощность 700 Вт.

Ток без нагрузки составляет около 300 мА. Вентилятор умно управляется. Скорость зависит от мощности нагрузки.

Функциональные характеристики

1. Функция защиты
2, защита от короткого замыкания
3. Защита от перегрузки
4, защита от высоких температур
5, защита от низкого напряжения
6, защита от перенапряжения

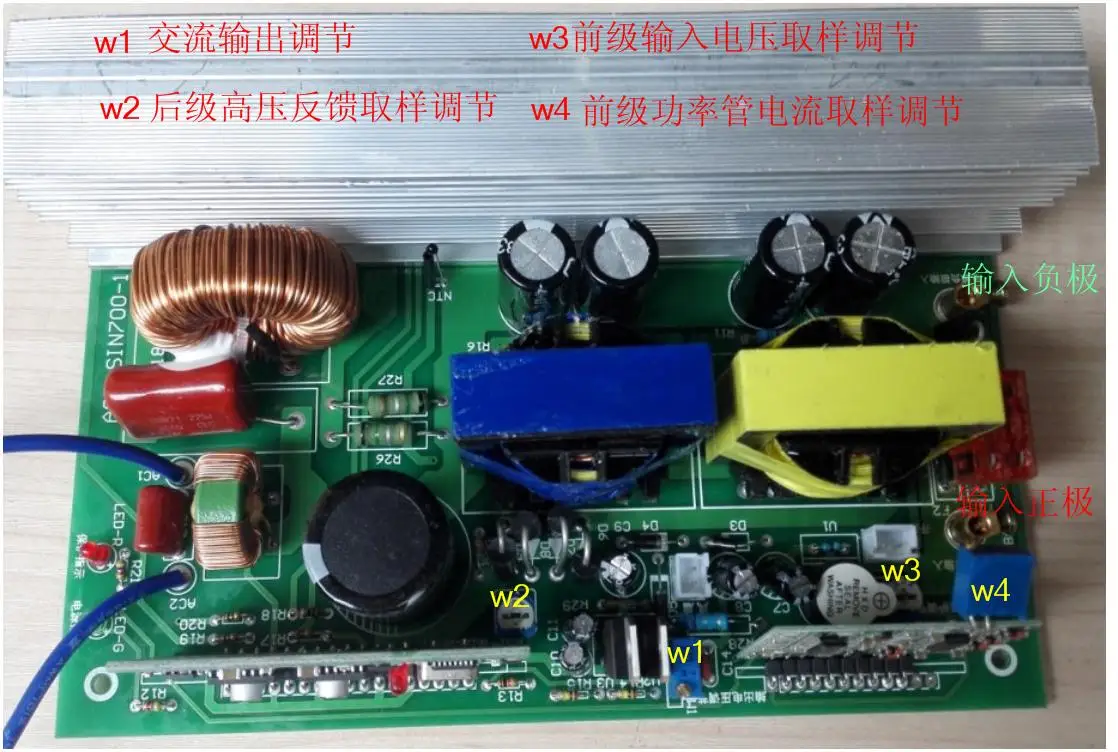

4 настраиваемых описания функций потенциометра на плате

W1:Многооборотная Высокая точное Регулируемое сопротивление регулировки выходного напряжения между 180-230v
W2:Синее и белое Регулируемое сопротивление может регулировать напряжение двух трансформаторов на выходе выпрямления
W3:Синий и белый Регулируемое сопротивление Регулировка входного напряжения выборки может регулировать диапазон рабочего напряжения Минимальное рабочее напряжение, минимальное напряжение закрытия по умолчанию 10 в выключено
W4:Многооборотная Высокая точное Регулируемое сопротивление, предварительно этап силовая трубка выборки тока регулировки фронт этап силовая трубка Входное функция защиты от перегрузки по току защита от перегрузки по часовой стрелке, блок питания, блок питания регулировки обратите внимание на то, что в том случае, если его против часовой стрелки, он не принесет 100 Вт мощности, защита по часовой стрелке может быть отрегулирована на 20 кругов. Когда вы услышите визг, вы можете настроить его до конца, а затем настроить его в 6 раз против часовой стрелки. Это около 800 ватт.

Стандартная конфигурация 40A средняя страховая пленка две, если вы случайно положили и отрицательные, вы можете заменить его самостоятельно после того, как Страховка будет сожжена.

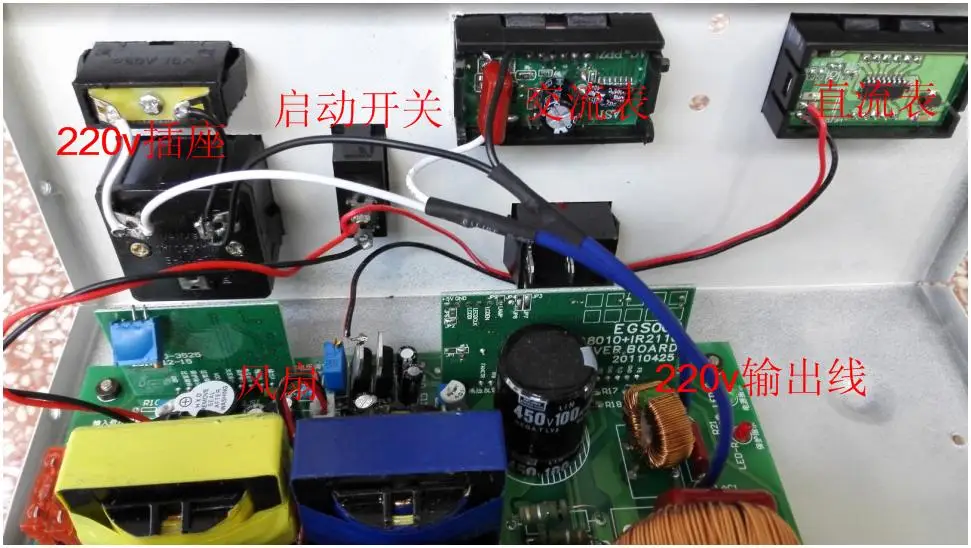

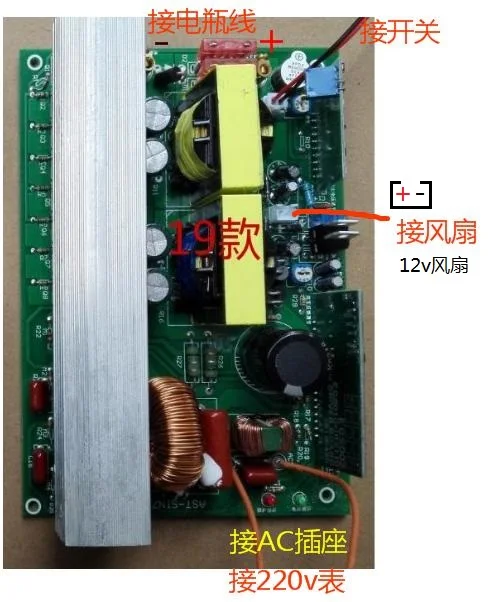

Схема внутренней проводки

Меры предосторожности
1, 12 В вход положительный и отрицательный строго запрещен. Инвертор 12 В-220 В может быть подключен только к тестированию батареи 12 В. Не подключайте другие напряжения. Напряжение выше 16 В повредит печатную плату.
2. Положительный и отрицательный вход должен быть оптимистичным стандартом, который должен совпадать с длиной 6 квадратных медных проводов не может превышать 1 метр
3. На синусоидальной волновой плате находится около 350 В постоянного тока высокого напряжения. Нижняя панель должна быть изолирована. Пожалуйста, не ставьте его на доску для проверки мощности. Утечка платы повредит Высоковольтную Часть платы.
4, выходной конец строго запрещен для включения в сеть
5, пожалуйста, используйте в сухом и вентилируемом помещении
