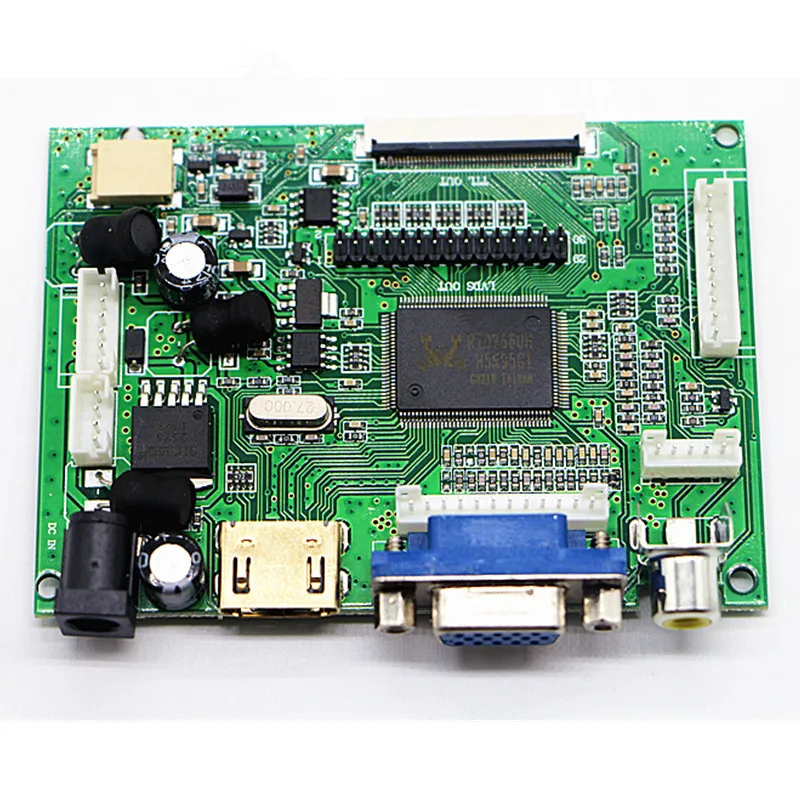

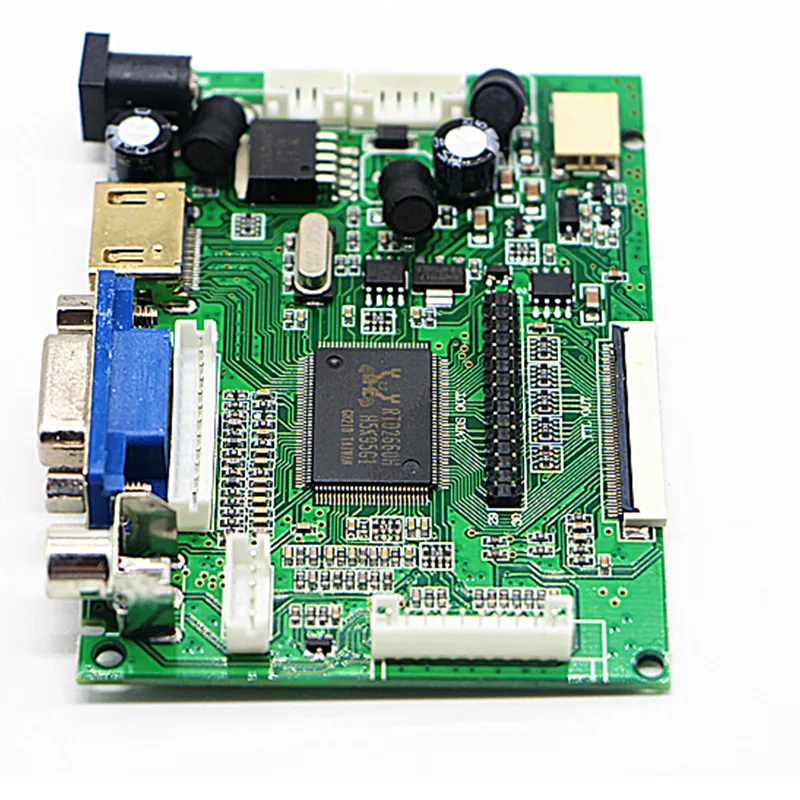

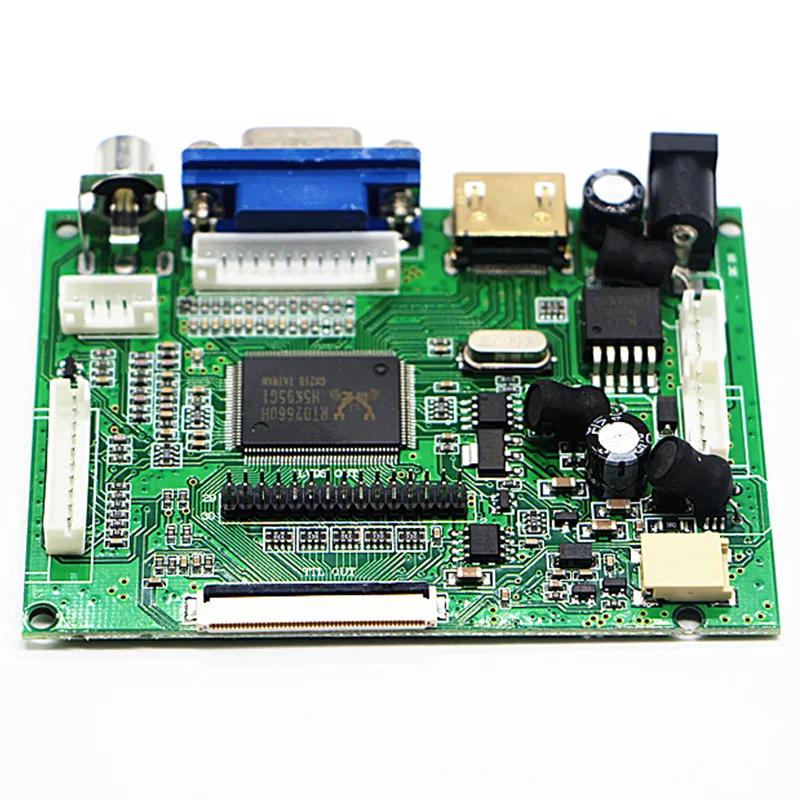

7-дюймовый 8-дюймовый ЖК-экран 50 контактов универсальный Innolux AT070TN90/92/94 плата

7-дюймовый 8-дюймовый ЖК-экран 50 контактов универсальный Innolux AT070TN90/92/94 плата

4.3reach17.3inchTTL LVDSUniversal LCD плата драйвера высокой четкости HDMI + VGA + 2AVDrive комплект с vehicleACC

Список аксессуаров: приводная пластина + ключ

Размер изделия: 90,5 мм * 65,6 мм * 8 мм

Описание функции продукта:

1,1 вход сигнала roadVGA 2,2 вход сигнала roadAV 3,1 вход сигнала roadVGA HDMI и thisIC поддержка isHDMI1.1/1,2/

1.Описание товара:

Эта плата привода может

1,1ДорогаVGAВходной сигнал

2,2ДорогаAVВходной сигнал

3,1ДорогаHDMIВходной сигнал,И этоICПоддержкаHDMI1.2

4,1Двусторонний обратный сигнал

5, Поддерживает широкий вход напряжения и может быть в,5 В-24 ВНормальная работа между,

6, Стандартная подсветка6pin, Интерфейс, внешняя Высоковольтная плата

7, Плата драйвера интегрированная LCDСветодиодныйСхема привода с подсветкой,

8, СтандартныйLVDSВыход сигнала, может поддерживать один6, Одиночный8, Двойной6, Двойной8СтандартныйLVDSСигнальный ЖК-дисплей,Однако он поддерживает только источник питания панели3,3 VЖК-экран

9, Стандартный интерфейс платы ключей, поддерживает два цветаСветодиодныйДисплей индикатора

10, ПоддержкаTTLВыход сигнала,

Может поддерживатьAT070TN92,

AT065TN14

AT080TN52

AT090TN12

AT090TN10

AT070TN90

AT070TN93

AT070TN94И т. Д., валюта50pinКомбинированныйTTLЖК-экран

11, Сотрудничаем с нашей компанией NoPCB800100Плата ЖК-адаптера, следующие ЖК-экраны могут быть поддерживаются

EJ070NA01-1024X600Разрешение питания

EJ080NA04B-1024X768Разрешение питания

ZJ070NA01,Общая модель40PINЖК-дисплей с высоким баллом

12,КоординациюPCB800100,Может также поддерживать4.3,5,6,7Дюйм,40PINУниверсальный экран, определение см.AT0543TN24V,1

13,Максимальное разрешение выходного экрана этой платы привода,1920X1080Превышение, 1440X900При отображении разрешения необходимо увидетьICРабота, добавьте радиатор, чтобы уменьшитьICРабочая температура)

14КнигаIC,VGAЧасть может быть введена непосредственноYPBPRСигнал, реализованный программой

15, Плата привода может добавить функцию дистанционного управления (она должна быть реализована программным обеспечением)

16Плата привода может автоматически обнаруживать и отображать соответствующую информацию о входном напряжении-----Примечания, эта функция настраивается, необходимо связаться с нашей компанией

17, Плата управления может поддерживать функцию автоматического обнаружения сигнала ВКЛ-ВЫКЛ,--Эта функция настраивается

18, Плата привода может быть добавленаBNCИнтерфейс---Требуется изготовление на заказ

19, Поддержка управления задним ходом и отображенияAV2Верхняя, поддержка резервного напряжения50 вВходное напряжение в пределах

20Пластина привода имеет четыре отверстия,

21, Если особые требования, наша компания может предоставить другие индивидуальные услуги

22, Клиенту необходимо изменить процедуру, нужно подключиться к нашей компании, купить соответствующую программу загрузки доски,

23, Воспользуйтесь преимуществами компанииUSBИнтерфейс программы загрузки платы, вы можете сделать это самостоятельноКонтейнерДобавить кодЛоготип

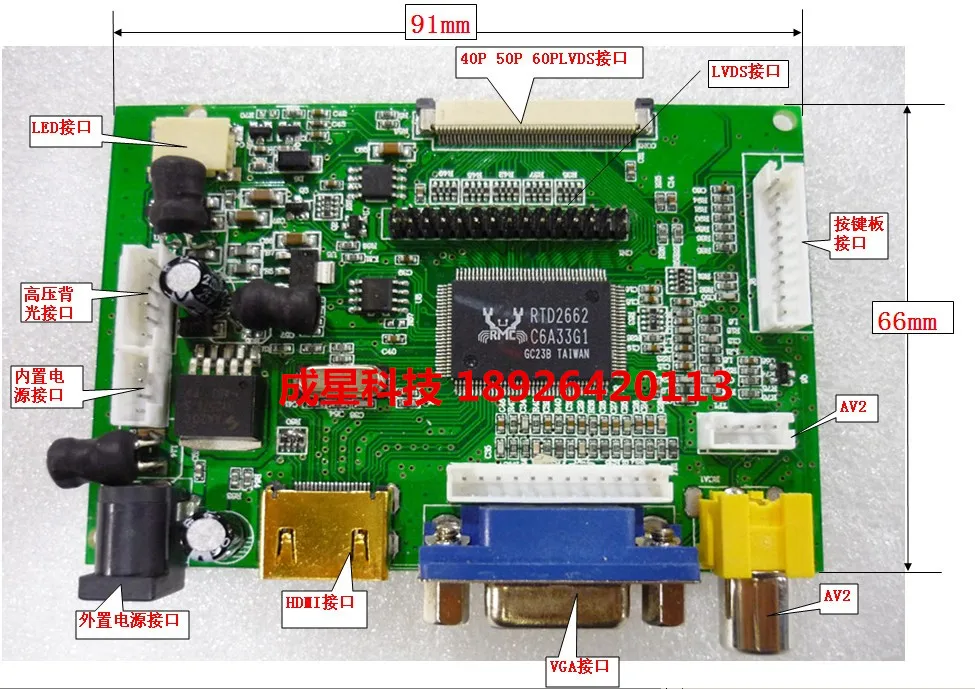

2Описание функции интерфейса

Номер бирки

Описание функции

Примечания

RCA1

AVВход

TP1

AVВходной сигнал и Обратный входной порт напряжения

J4

VGAВход

DB15

VGAВход

HDMI

HDMIВход

HDMIСтандарт1,2

DCIN

Вход питания

J3

Вход питания

J1

Внешний высоковольтный пластинчатый порт

J7

СветодиодныйОснование подсветки

CON1

TTL-50PINВыход сигнала

CN1

LVDSВыход сигнала

J6

Ключ, пульт дистанционного управления,СветодиодныйИнтерфейс индикаторного светильник

J6Клавишная панель, входной интерфейс дистанционного управления

Серийный номер

Определение

Объяснение

1

5 В

Блок питания с дистанционным управлением, на самом деле3,3 V

2

GND

Земля

3

ИК

Пульт дистанционного управления

4

Мощность

Функция включения и выключения

5

Меню

Функция отображения меню

6

+

Плюс

7

_

Уменьшить

8

Источник

Преобразование источника сигнала

9

LED-R

СветодиодныйСветовой светильник

10

LED-G

СветодиодныйСветовой светильник

HDMIИнтерфейс

1

HDMIСтандартный интерфейс

Стандартный провод в наличии

J5,AVИнтерфейс управления питанием сигнала и заднего хода

1

АКК

Вход обратного напряжения,12 ВСила после вводаAV2

2

AV1

AV1Вход

3

GND

GND

4

AV2

AV2Вход

5

GND

GND
