Введение:

Эта схема относится к части Accuphase E-305 чистого усилителя мощности. Хорошо известно, что E-305-очень дорогой бренд на рынке. Входная часть усилителя мощности принимает дифференциальную схему FET diamond. Звук очень хороший, особенно бас, который сильный и мощный.! Отличная структура заключается в том, что полный частотный эффект всей цепи является вполне идеальным. Входная дифференциальная схема состоит из знаменитых трубок Toshiba 2SK246 и 2SJ103. Многие известные усилители мощности машины используют алмазную структуру FET, такую как Marantz M8. .....

Внутренняя структура E305 делает их излучающими очарование HIFI аудио во всем мире. Даже если он статически отображается, это уже хорошее впечатление, и его изысканный, аккуратный и точный звук действительно захватывает.

Звуковые характеристики: звук немного туже, но линии четче, фокус лучше, а бас сильный и мощный. Звуковое поле большое, и низкочастотное погружение хорошее. Четкость звука высокая.

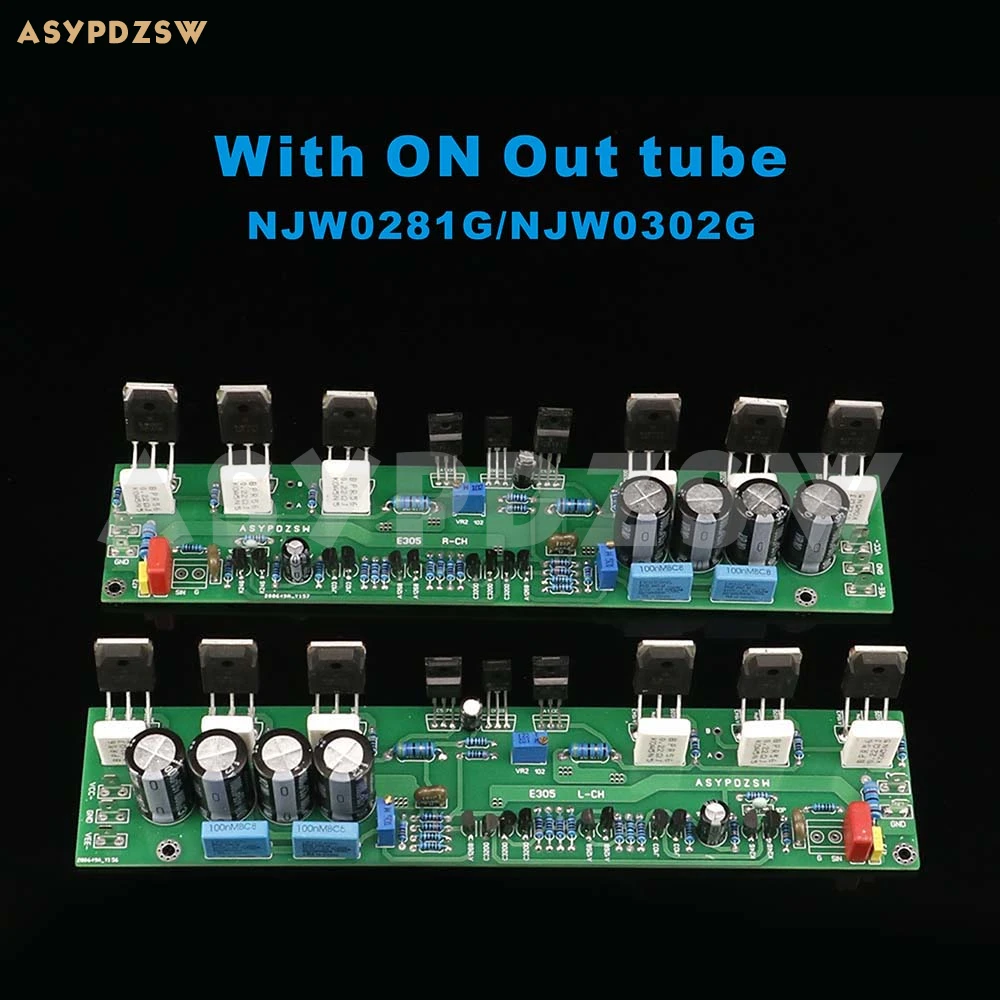

Размер печатной платы прямоугольный, который очень подходит для установки на радиатор, и каждый радиатор оснащен звуковым каналом. Конкретный размер теплоотвода может быть установлен в соответствии с током и температурой. По умолчанию потребляемый ток готовой платы составляет 50mA (каждый теплоотвод не менее 1,5 кг).

Параметр:

Вход напряжение: DC +/-45V

Размер печатной платы: 230 мм * 49 мм

Выходная мощность: 250 Вт + 250 Вт 4 Ом, 125 Вт + 125 Вт 8 Ом

SPK сопротивление: 4-8 Ом

THD + N: <0.1% DC +/-45V 4 Ом нагрузка

Частотная характеристика: 20 Гц ~ 20 кГц 3 Гц ~ 150 кГц (когда выход 1 Вт)

Общее гармоническое искажение: 0.08% (20 Гц ~ 20 кГц)

Коэффициент демпфирования: 120 (8 Ом, 50 Гц)

Отношение сигнал-шум: 123дб

Коэффициент усиления: 128 дБ

Инструкции по отладке шагов:

1. Регулировка тока:

После сварки деталей, пожалуйста, установите их на радиатор для отладки (обратите внимание, что труба и радиатор должны быть изолированы), отрегулируйте VR2 (регулируемое сопротивление 1K) чтобы сделать статический ток около 50 мА, а именно: «A» и «B» напряжение в двух точках составляет около 11 мВ.

2. Регулировка среднего напряжения:

Настройте VR1 (регулируемое сопротивление 500R), чтобы сделать выход «OUT» и «GND» (два конца выхода) близко к 0мв; До тех пор, пока компоненты не установлены неправильно, они, как правило, могут быть настроены до 0 мВ, а максимальный может быть также отрегулирован до менее 10 мВ.

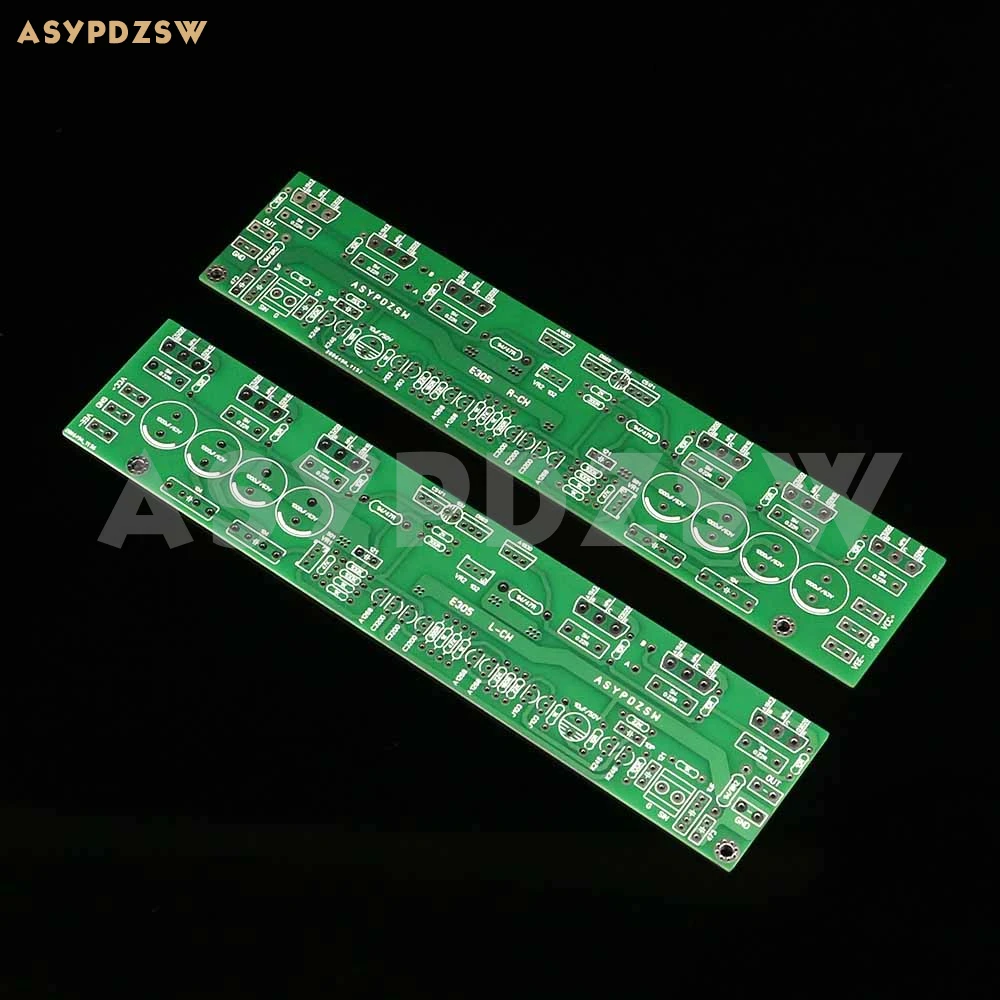

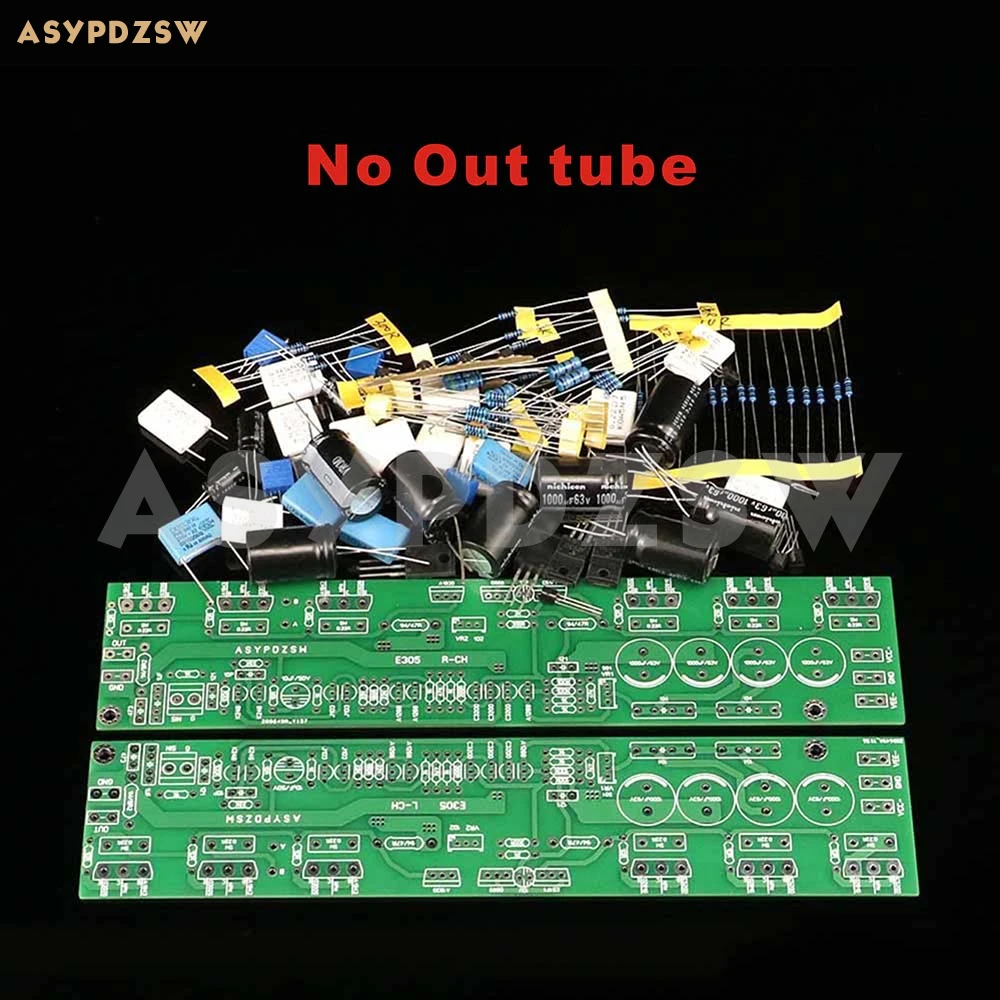

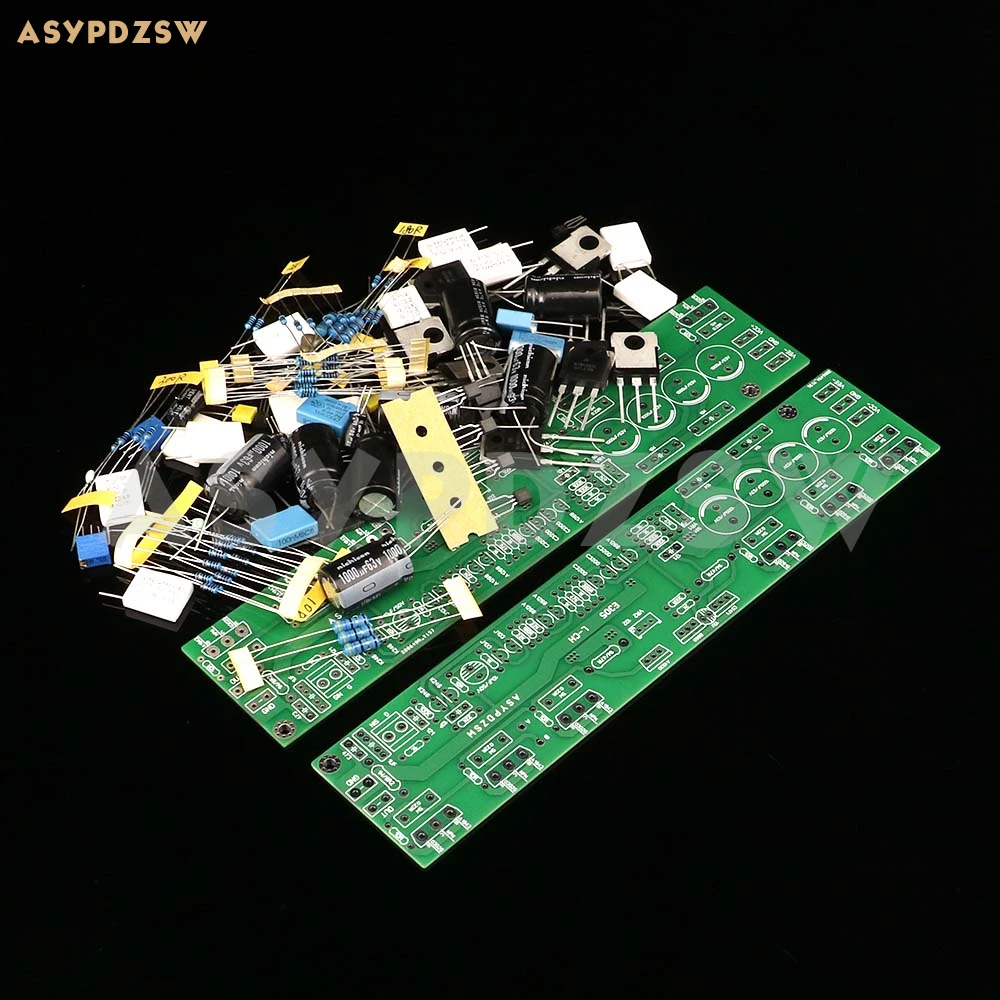

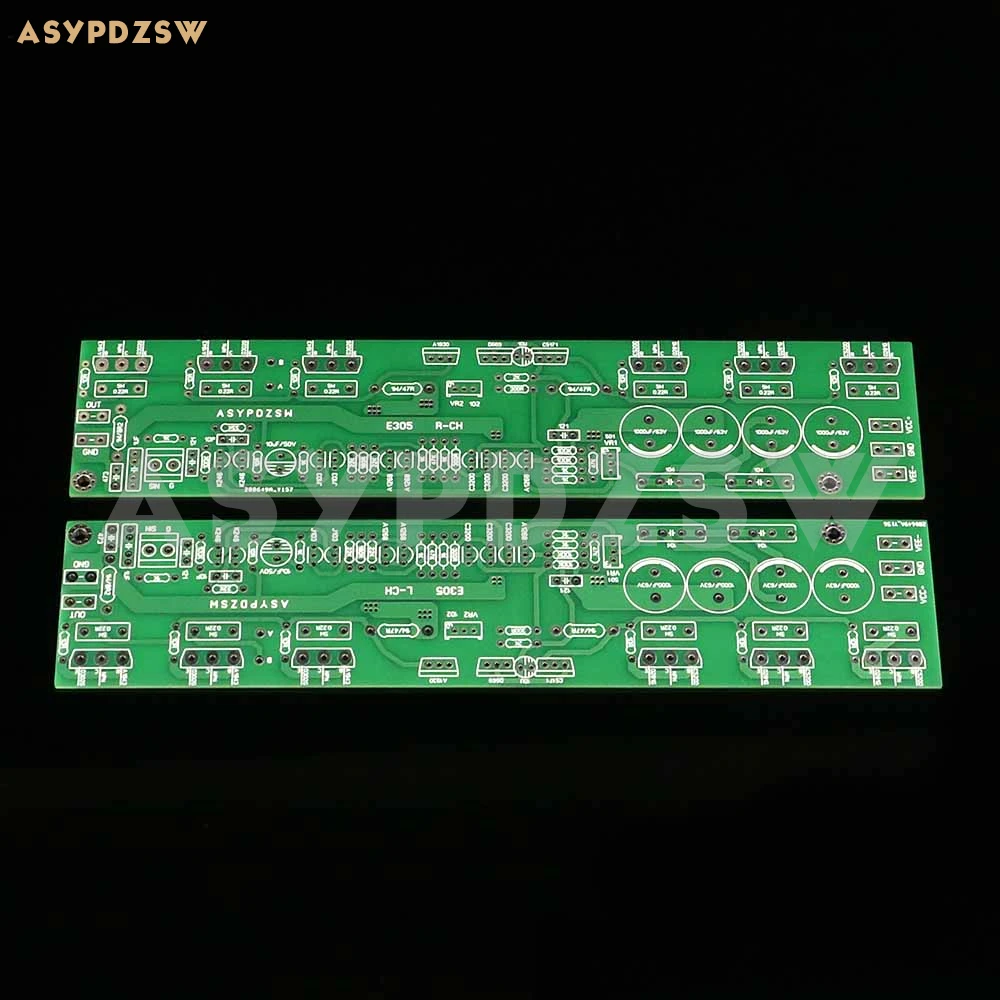

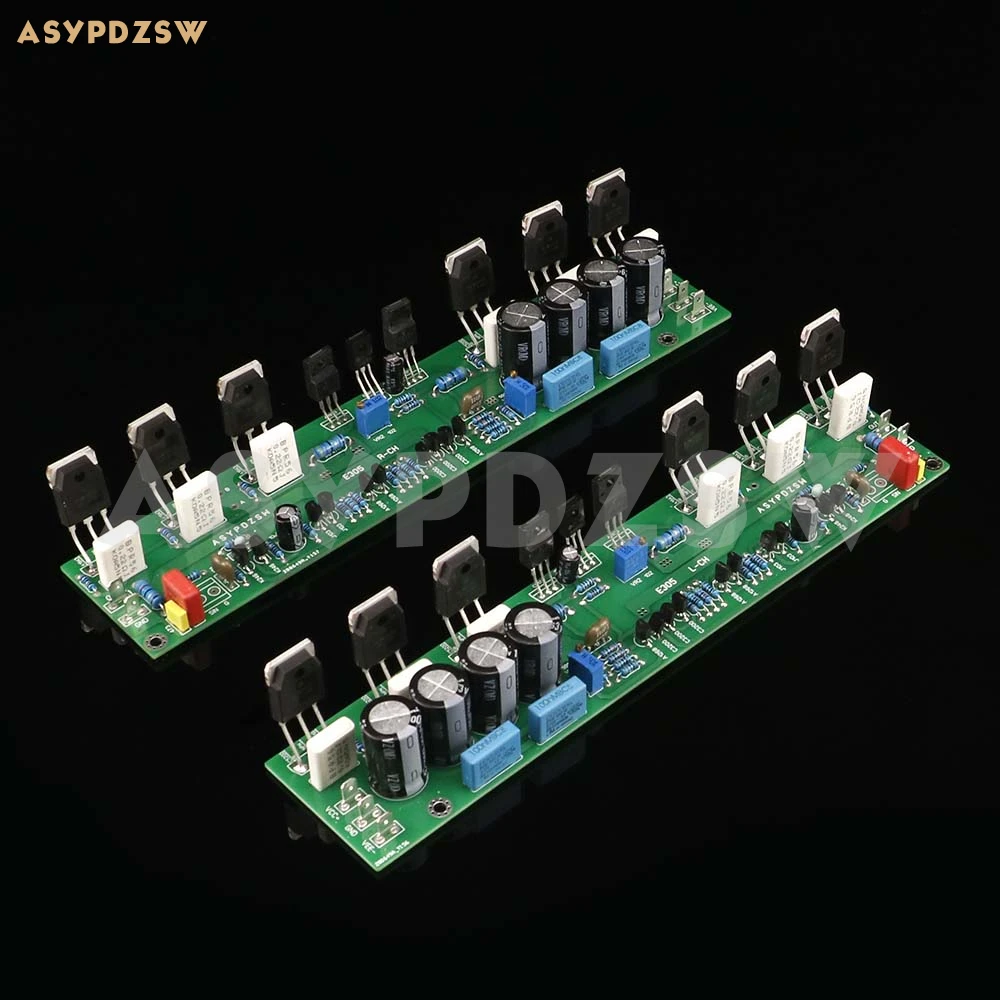

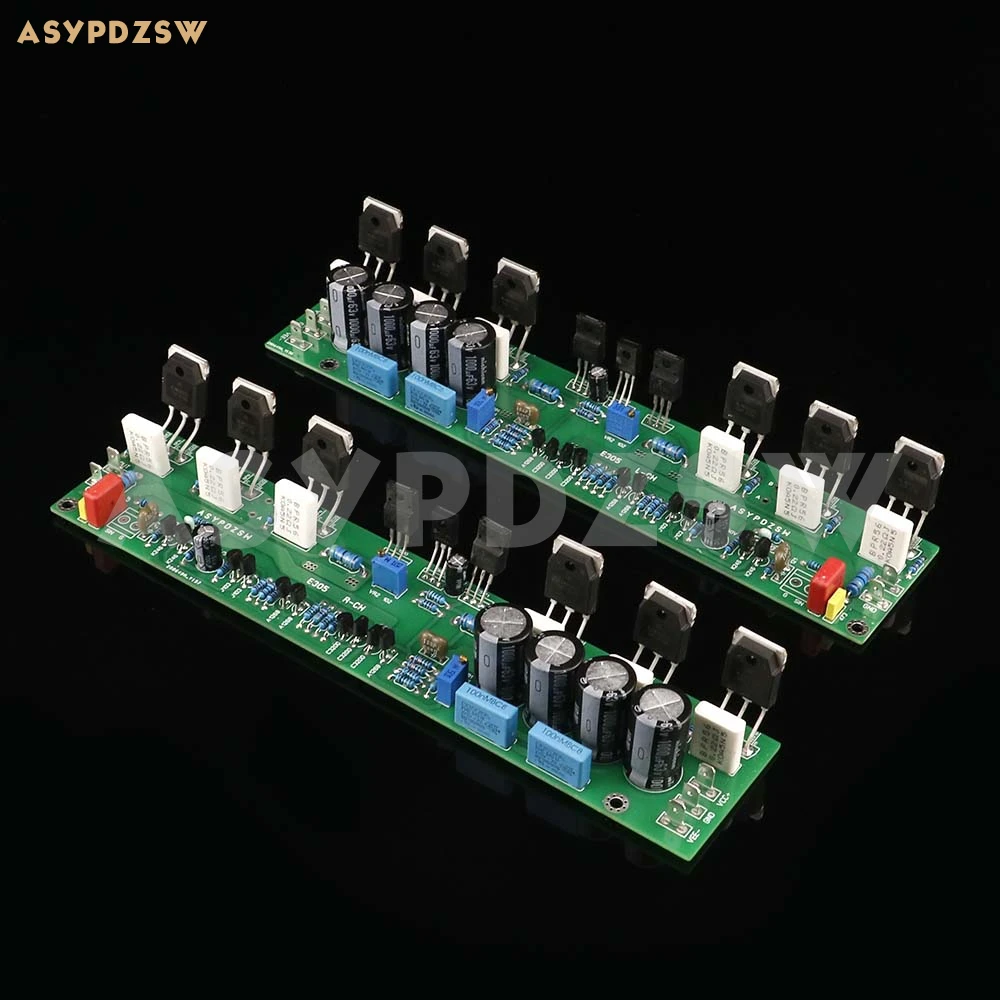

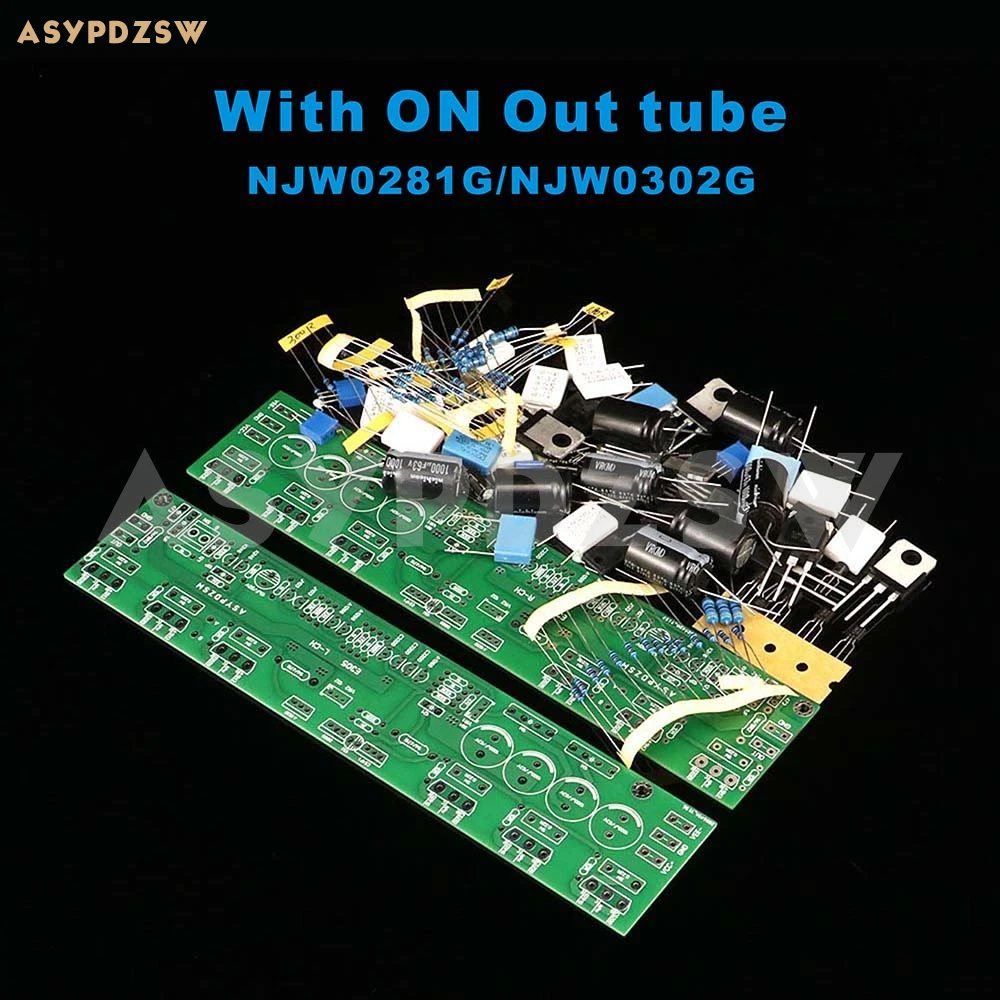

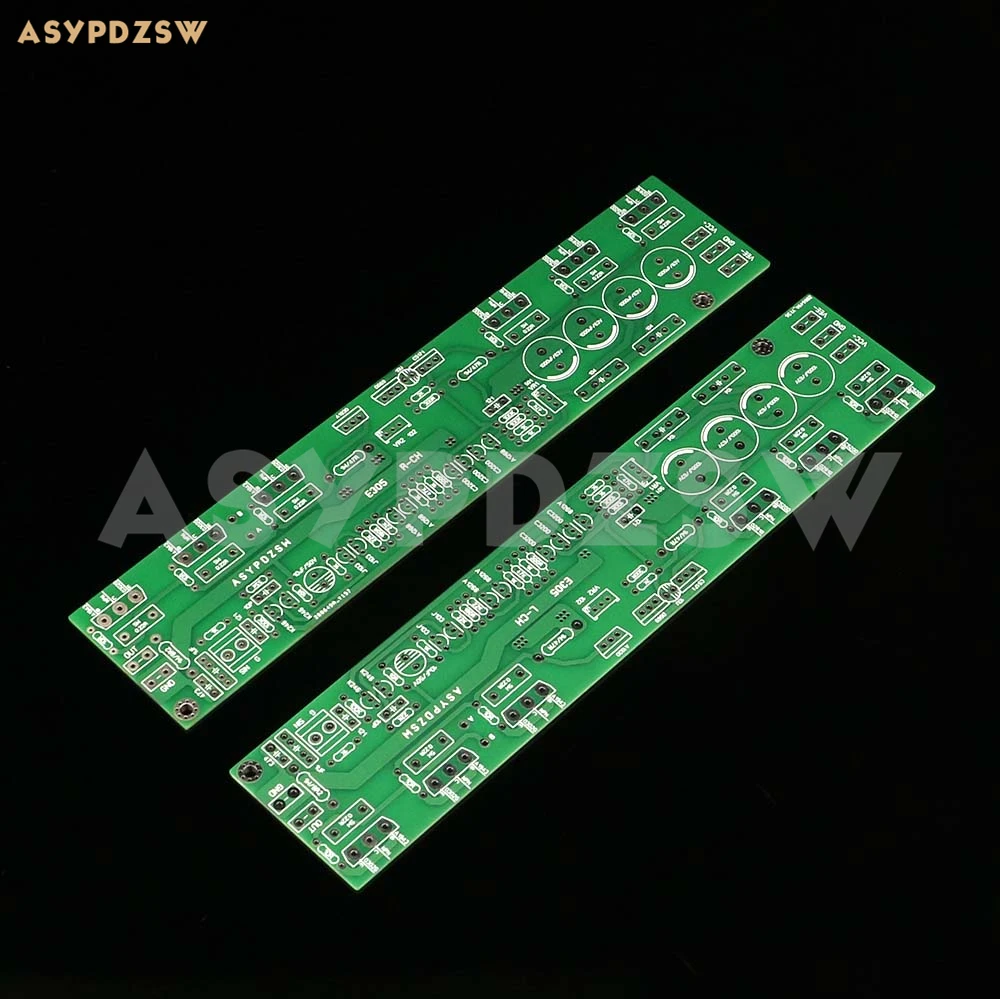

Примечание: у нас есть PCB или DIY набор или готовая доска(Опционально)

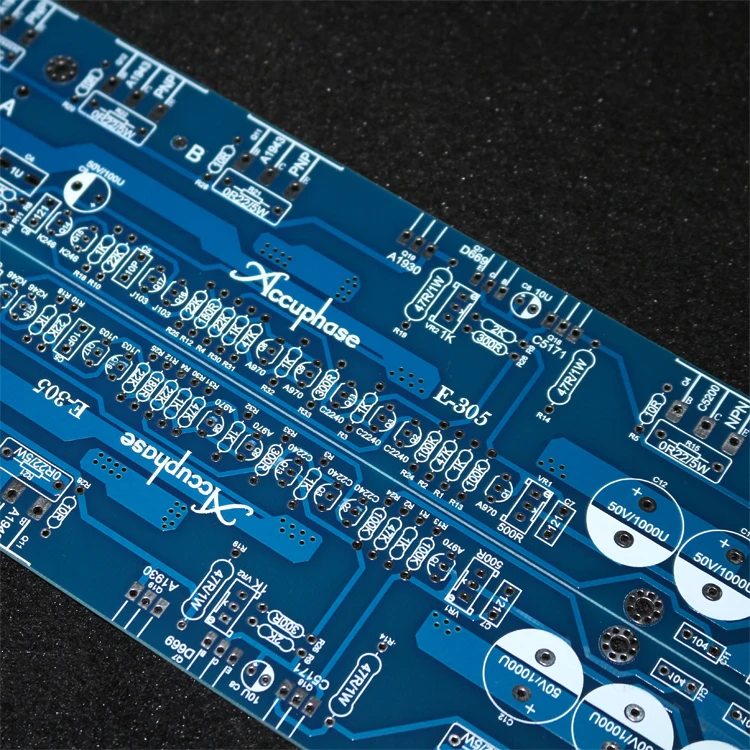

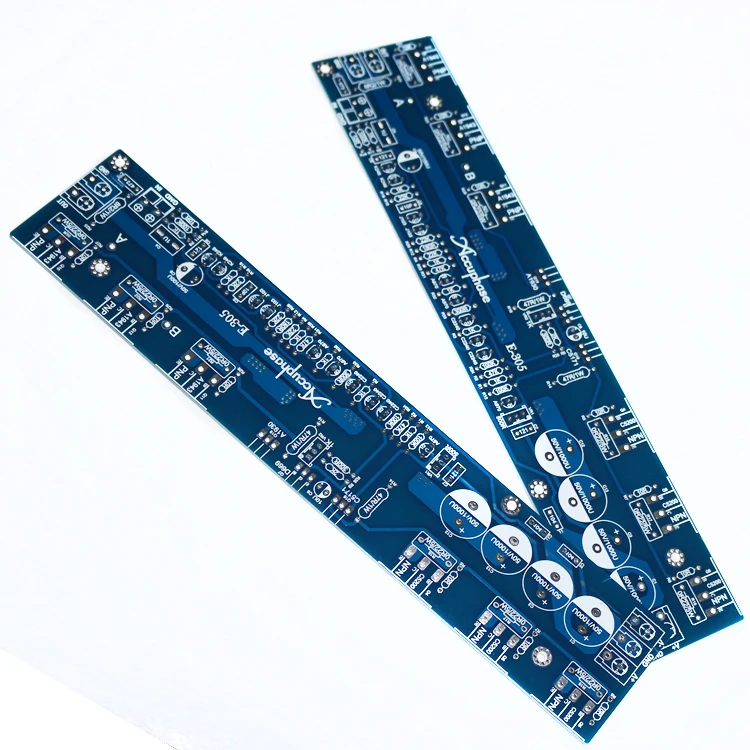

Синий размер печатной платы: 226 мм * 47 мм
