Лазерный модуль LEHO 40 Вт лазерная головка с фиксированным фокусом конструкция

Лазерный модуль LEHO 40 Вт лазерная головка с фиксированным фокусом конструкция

Компания является производителем лазерных модулей, специализирующийся на производстве и разработке различных типов лазеров, может предоставить индивидуальные решения для предприятий и принимать индивидуальные различные типы лазерных модулей. Продукты имеют высокое техническое содержание, стабильное качество и длительный срок службы.

Характеристики модуля:

[Обновление безопасности]Новое обновление добавляет лазерный модуль, чтобы блокировать дизайн светильник. Вы можете смотреть Процесс гравировки без ношение защитных очков. Это также может предотвратить прикосновение домашних животных к лазерным точкам. В то же время, есть вентиляционные отверстия с обеих сторон защитной оболочки, так что дым, генерируемый во время процесса гравировки, не повредит объектив

[Технология сжатия]Технология сжатия FAC, небольшой лазерный фокус, более быстрая скорость гравировки и более высокая точность, скорость гравировки древесины может достигать 6000 мм в минуту, скорость гравировки из нержавеющей стали 3000 мм в минуту

[Новая Технология]Исходный угол расхождения оптической оси лазерной трубки составляет 45 градусов. После формирования луча FAC он сжимается до 8 градусов, что значительно улучшает коэффициент использования светильник, так что лазер сфокусирован для достижения высокой эффективности передачи светильник. Плотность значительно улучшена

[Фиксированный фокус лучше]В отличие от фокусировки, фиксированный фокус будет более превосходным. Фиксированный фокус устанавливается в лучшем рабочем состоянии во время процесса производства лазерной головки с ЧПУ, а точка лазерного модуля с фиксированным фокусом меньше и более точная.

[Оригинальный Диод]Этот лазерный модуль с ЧПУ изготавливается высокотехнологичным оборудованием, высококачественным оригинальным диодом для обеспечения срока службы, плавного использования, точной и долговечной гравировки, четкого и очевидного эффекта, более быстрая и точная скорость преобразования

Характеристики модуля

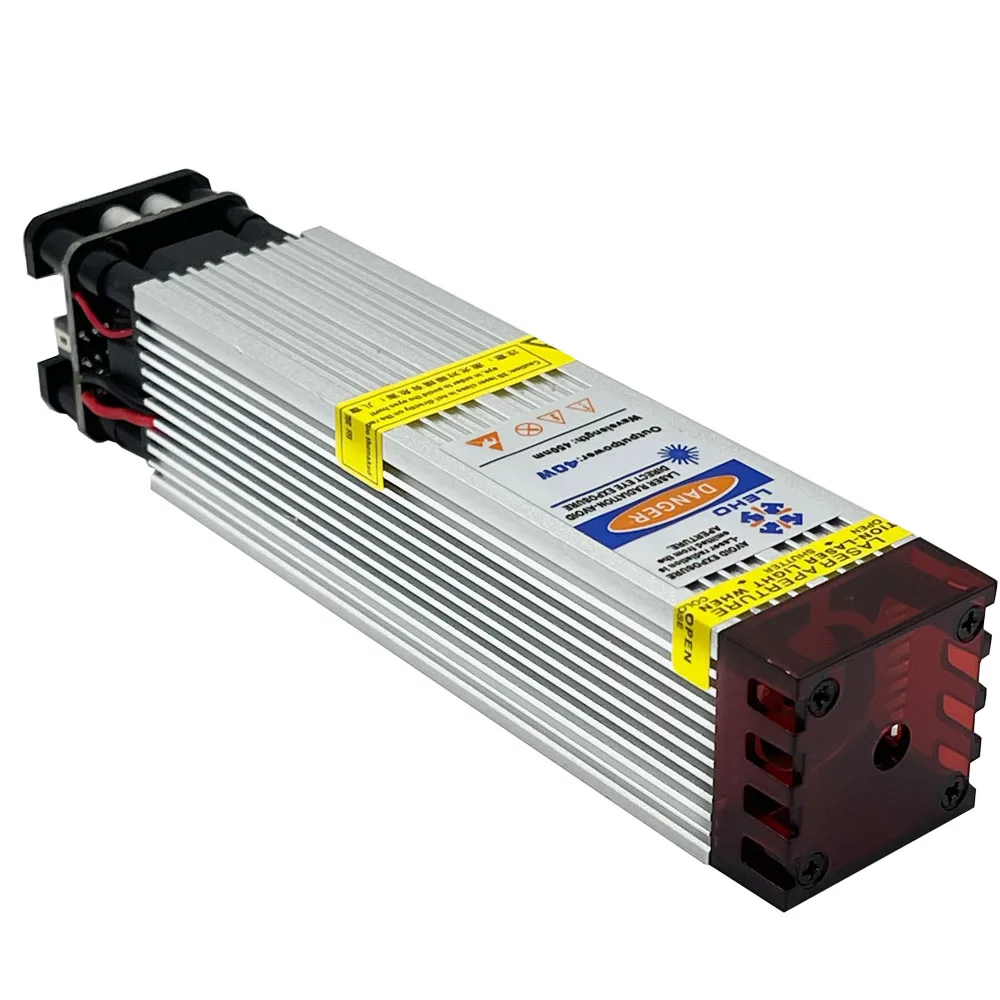

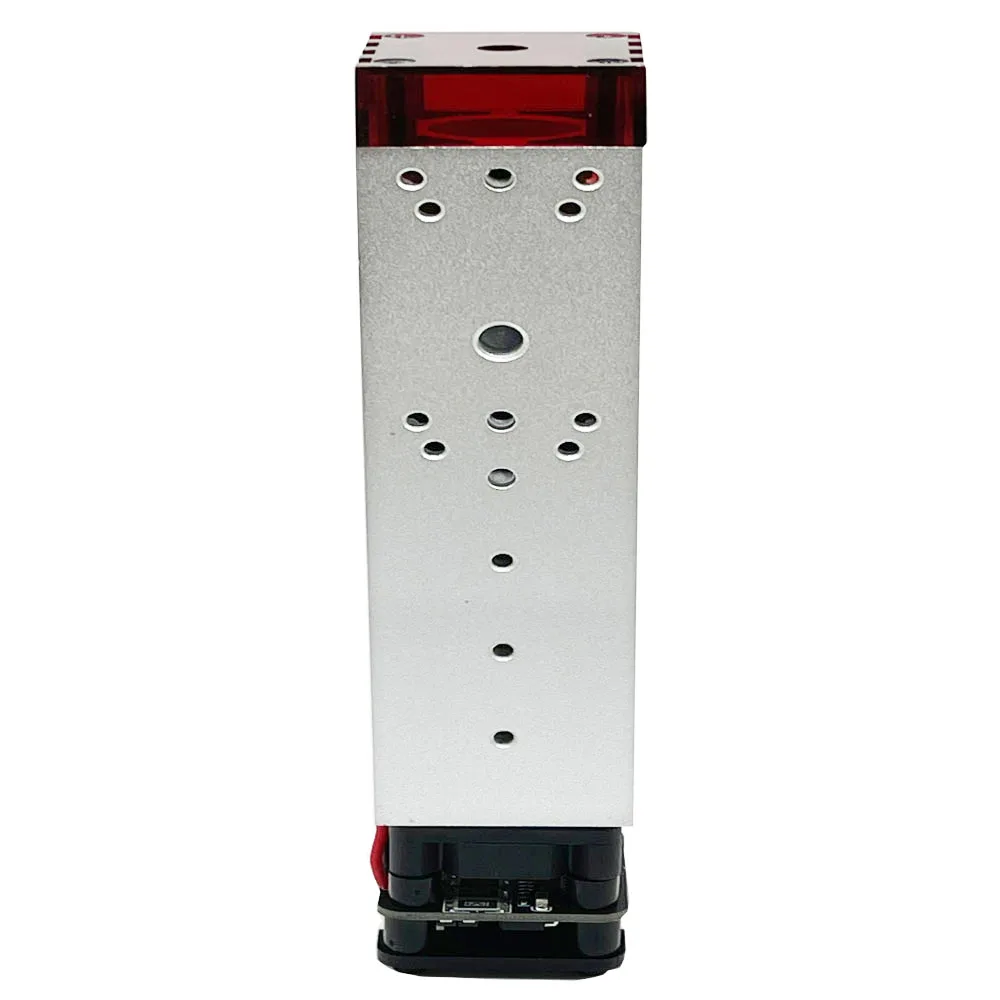

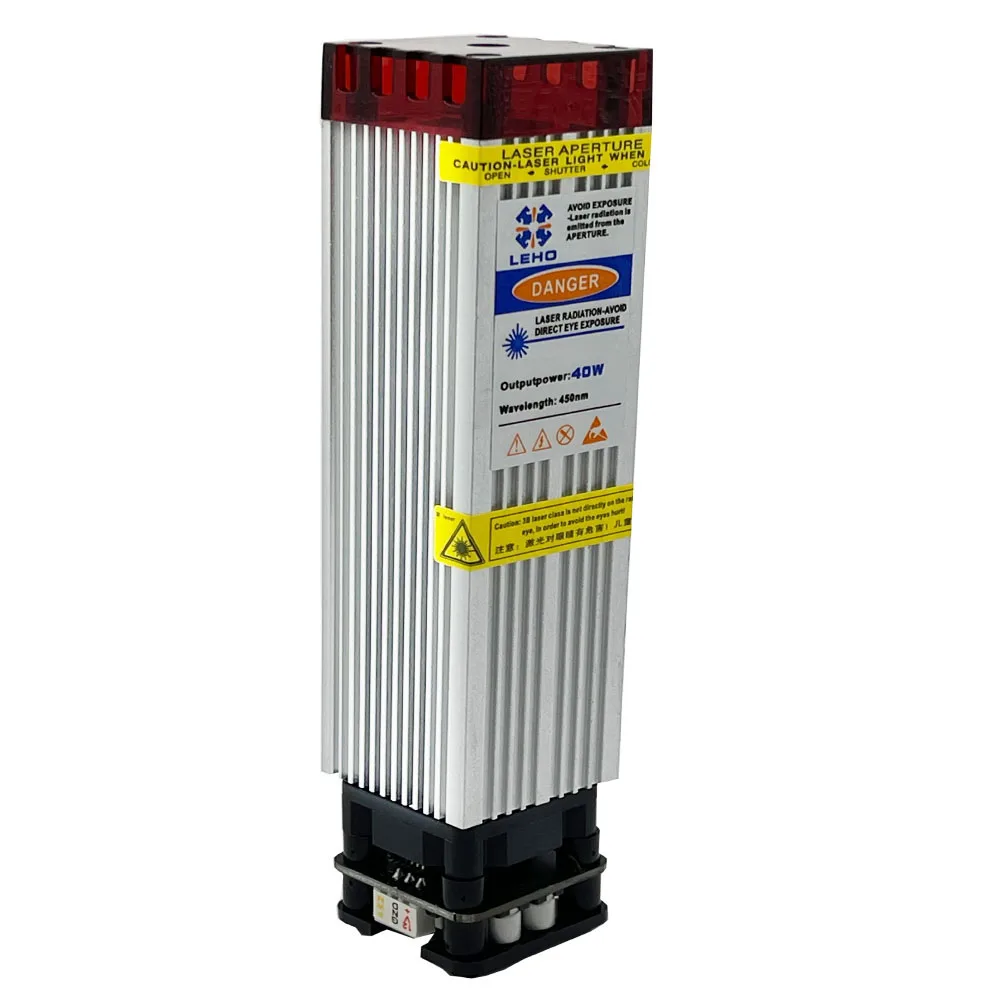

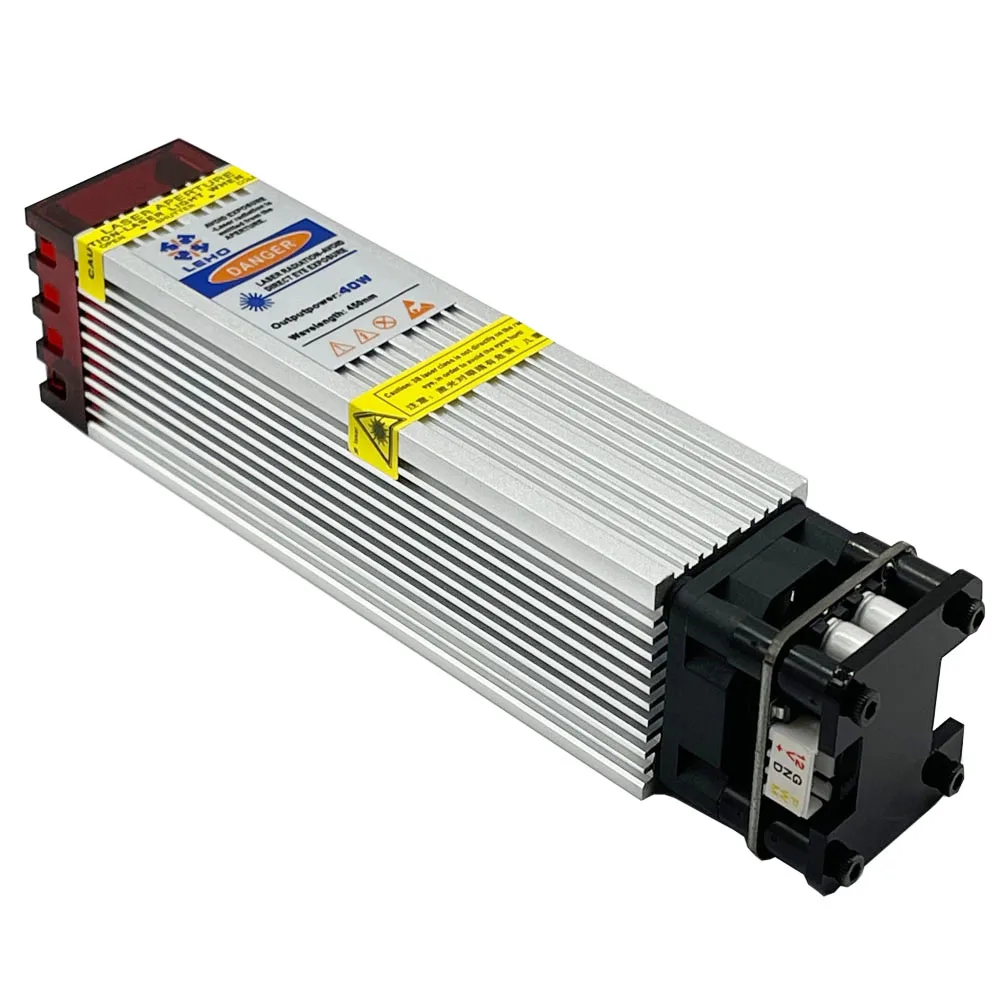

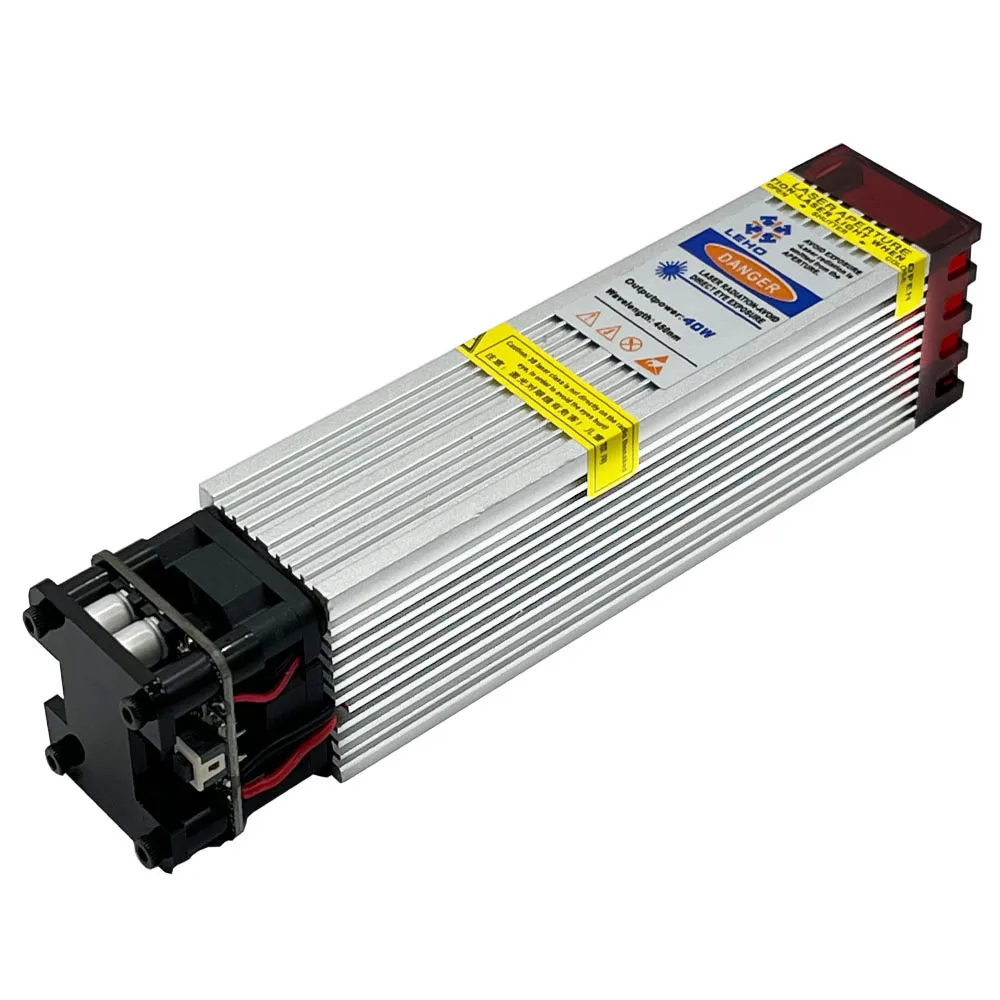

Размер корпуса: 33 × 33 × 120 мм (вес изделия 262 г)

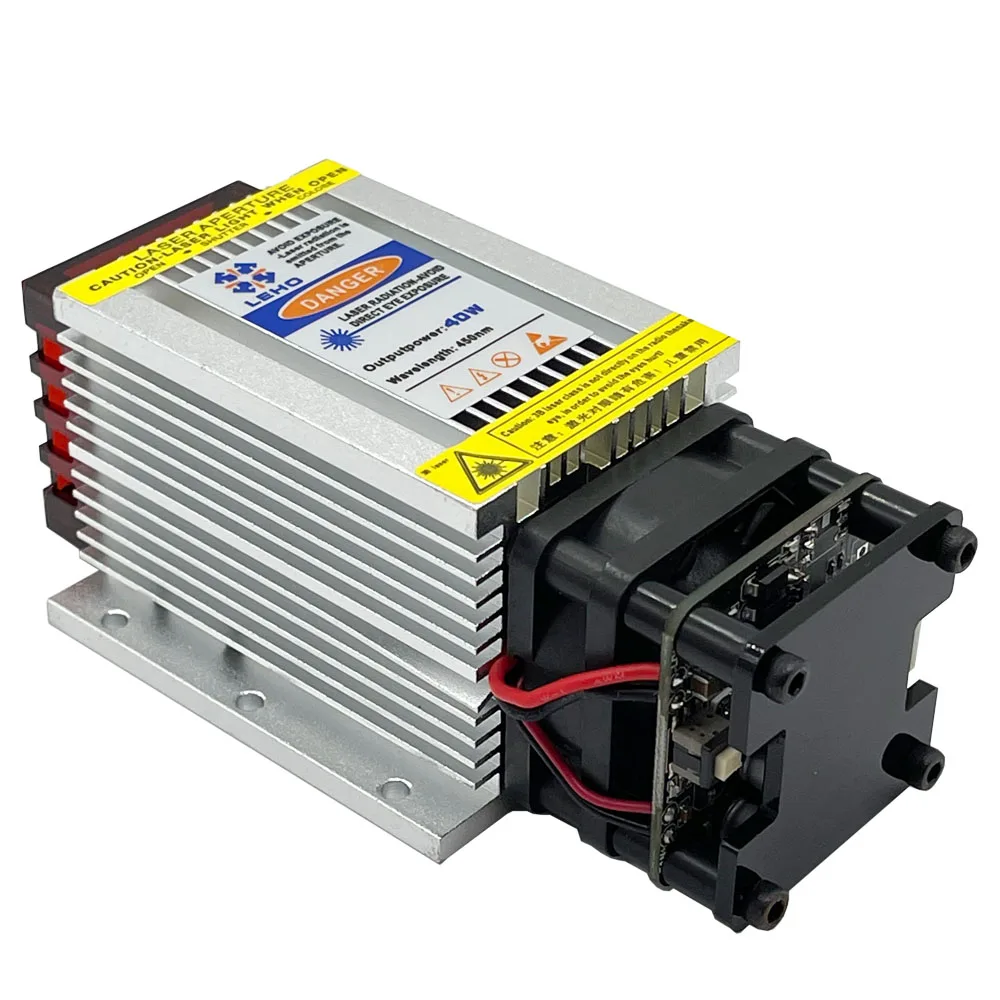

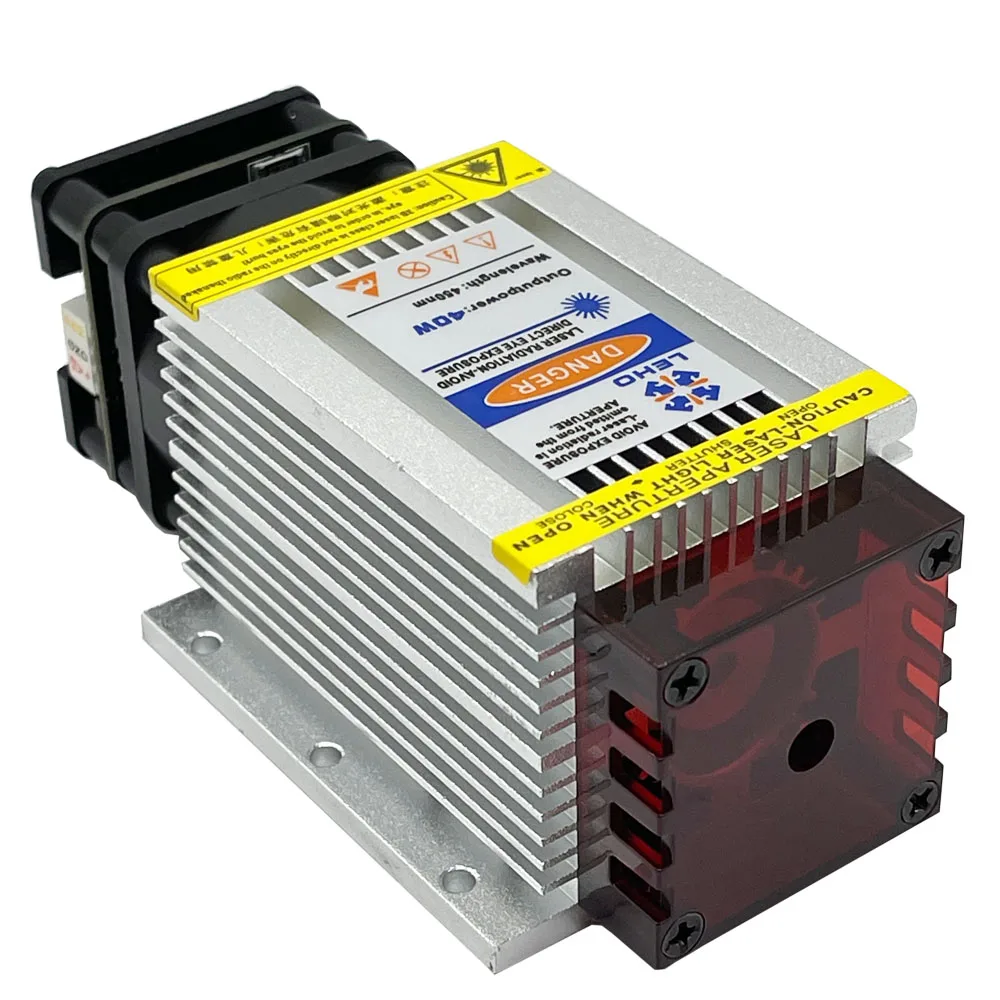

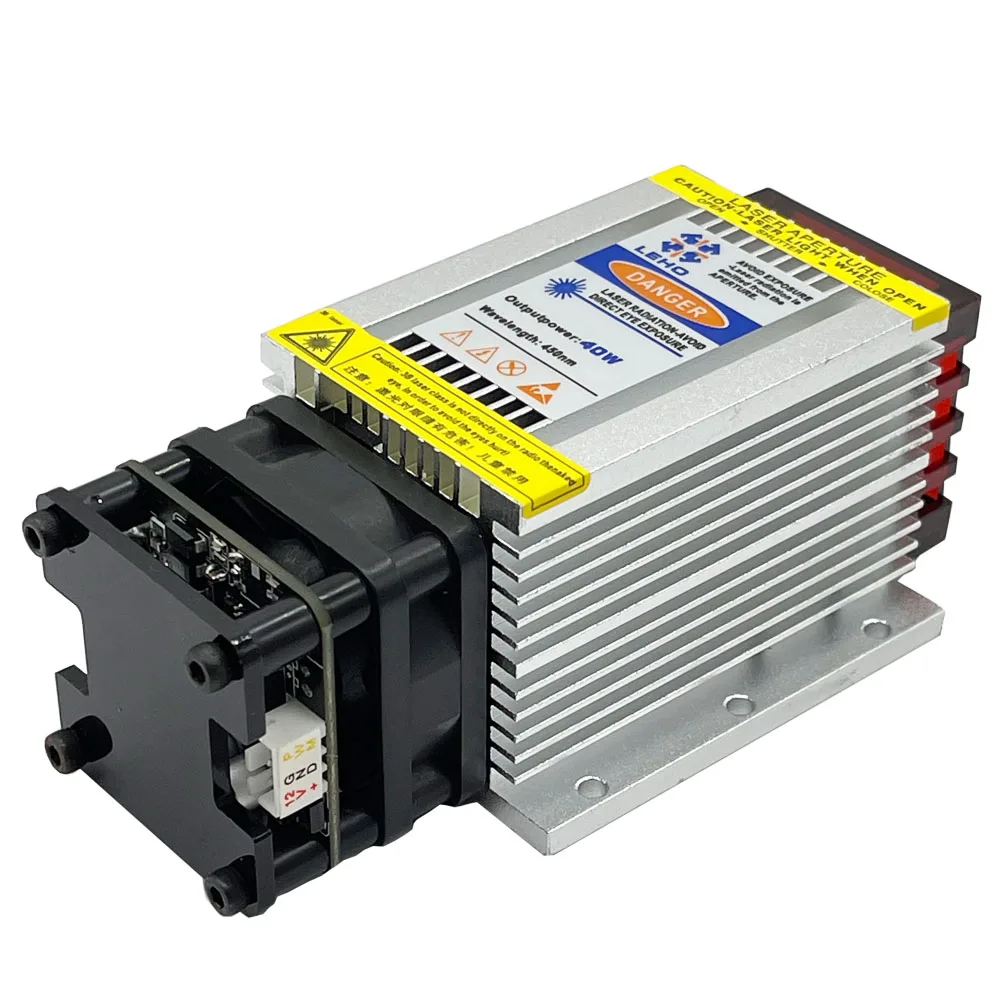

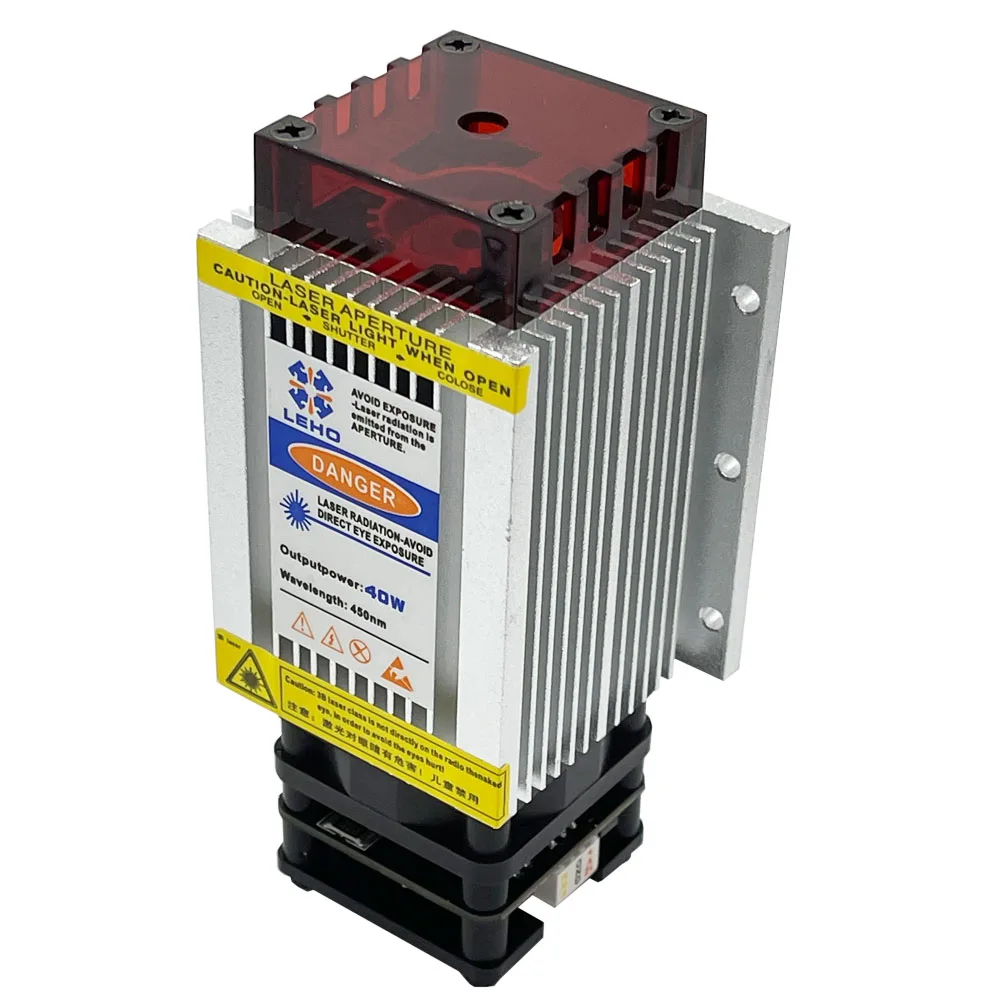

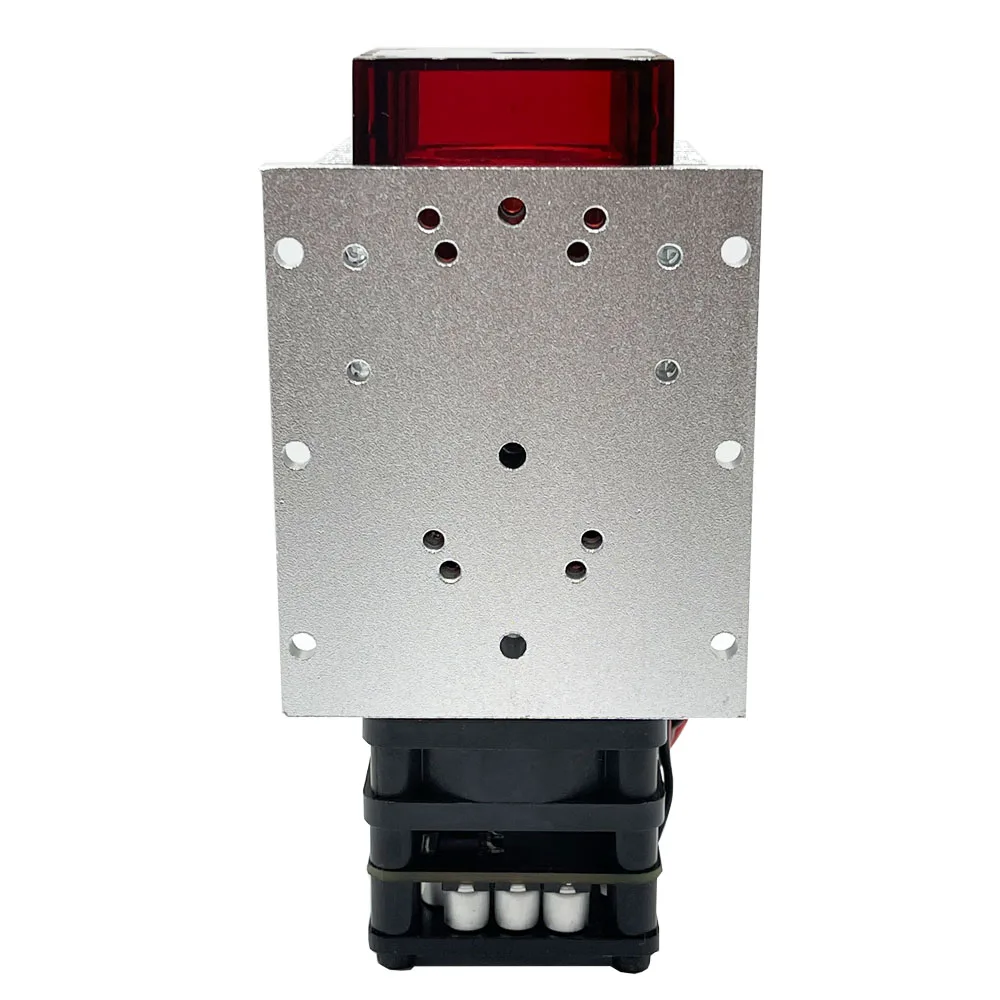

Размер корпуса: 60 × 60 × 70 мм (вес изделия-348 г)

Материал корпуса: авиационный алюминий

Материал центра модуля: медь

Цвет: кислородное серебро

Технические параметры

Управление питанием: ШИМ TTL

Форма луча: точка

Лазерный Фокусное расстояние: фиксированное фокусное расстояние (гравировка расстояние 2,5 мм)

Характеристики интерфейса: 3pin 2,54/4pin 2,54

Ток источника питания: 4A (постоянный ток)

Длина волны лазера: 450нм

Мощность модуля: 40 Вт

Мощность Фокуса: 25 Вт

Напряжение источника питания: 12 В/24 В

Материал оптических линз: эффективный светильник с коэффициентом пропускания

Лазерный светильник источник света: полупроводниковый синий светильник

Срок службы: 18000-20000 часов

Метод рассеивания тепла: Высокоскоростной вентилятор с двумя шариками, охлаждающий 13000 оборотов в минуту, более безопасный и долговечный.

Простота в использовании: лазерный модуль не нуждается в адаптерной плате, просто подключите провода лазерного порта последовательно и точно вставьте его в основную панель гравировального станка, подключите и играйте

Могут быть вырезаны: дерево, нержавеющая сталь, окисленный металл, ткань, акрил, пластик, МДФ, печатная плата, бумага, бамбук, рога, кожа, бальзам, резина и т. Д.

Не гравюра: металлическое сырье/прозрачные материалы/светоотражающие материалы

Можно резать: фанера, черная акриловая доска, кожа, акрил, бумага и т. д.

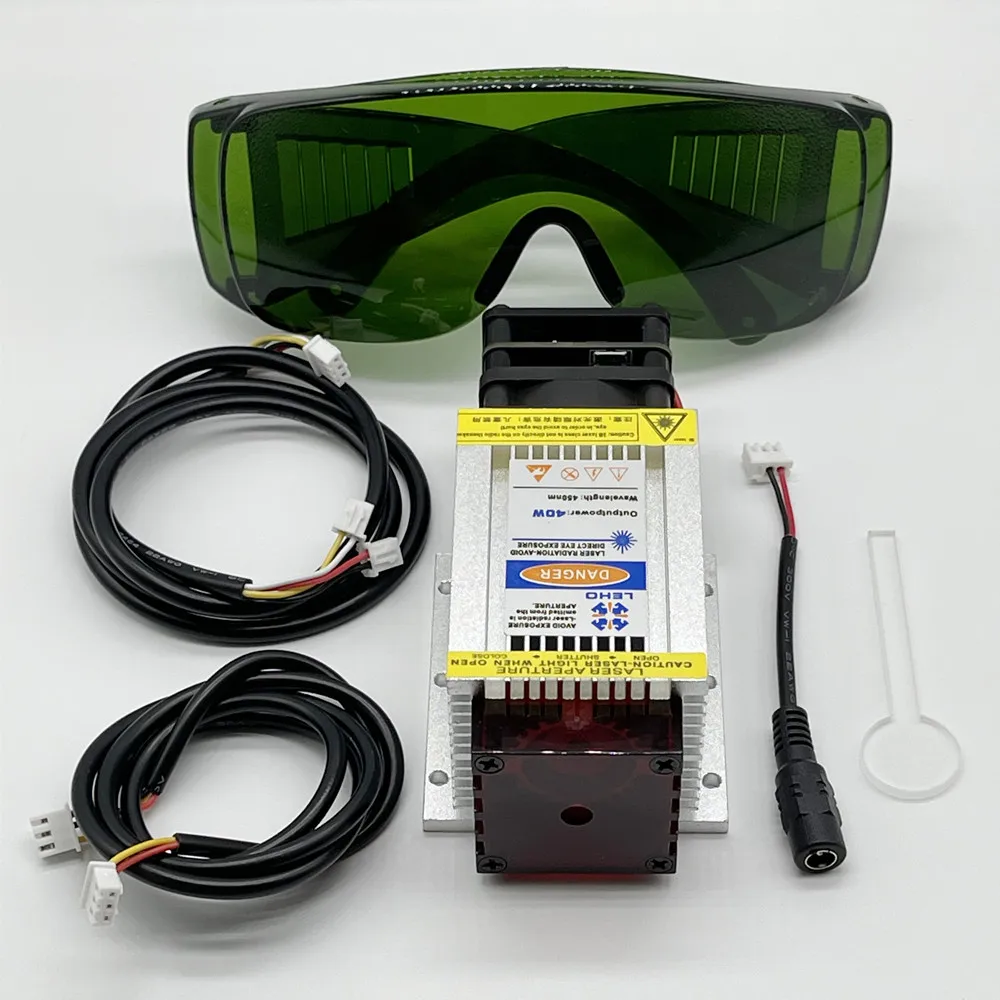

Список доставки:

1 × лазерный модуль

1 × защитные очки

1 × 2,5 мм фокусное расстояние стержень

1 × 4P линия

1 × 3P линия

1 × кратковременный постоянный ток

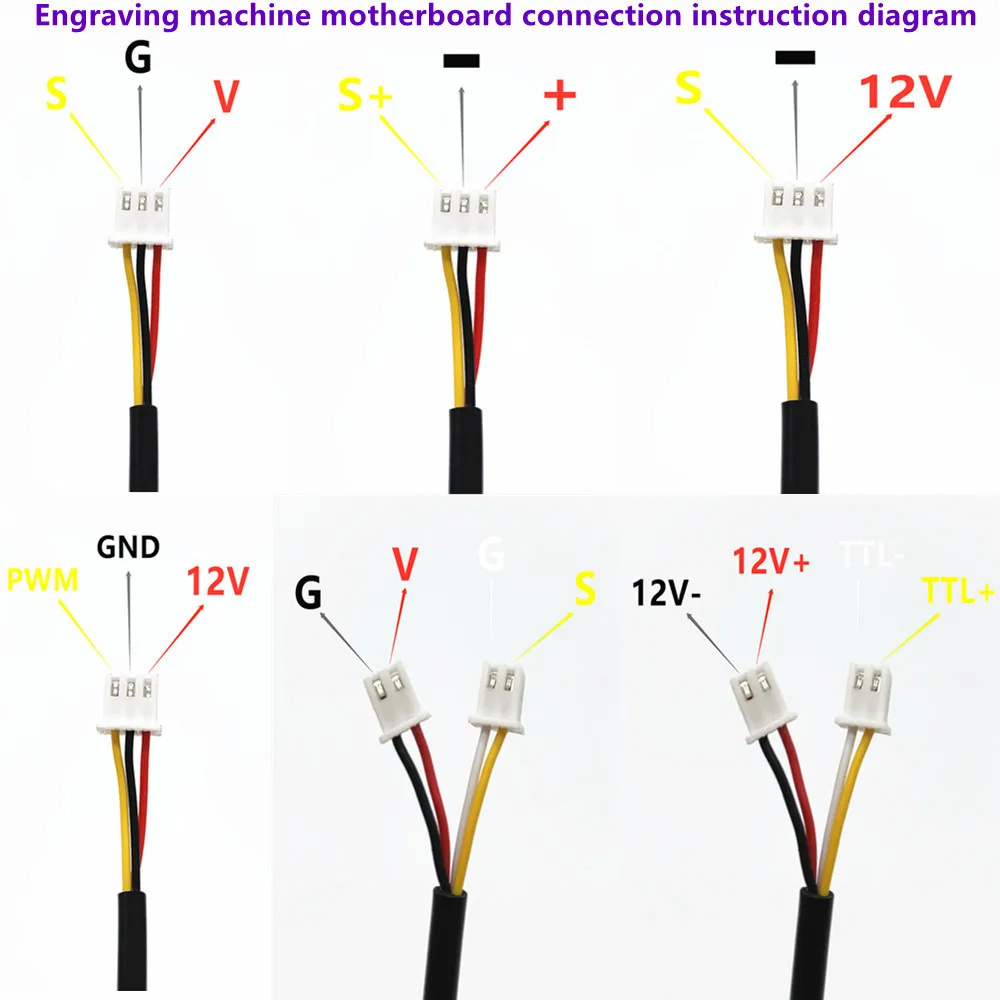

Гравировка проводки материнской платы:

3P режим подключения провода, красный провод 12V +, черный провод GND -, желтый провод ШИМ +,

4P линии связи режим, красная линия 12V +, черная линия 12V, желтая линия TTL +, с изображениями черно-белых линий и TTL-

3P режим подключения провода, красный провод 24V +, черный провод GND -, желтый провод ШИМ +,

4P связи провода режим, красный провод 24V +, черный провод 24V-, желтый провод TTL + белый провод TTL-

Примечание:

Когда лазер работает, пожалуйста, не прикасайтесь к какой-либо части вашего тела с помощью лазерного модуля.

Если вы не знаете, совместима ли эта лазерная головка с вашим гравировальным станком, вы можете отправить мне письма, отображаемые на соединительном порту вашей материнской платы гравировального станка и лазерного модуля.
