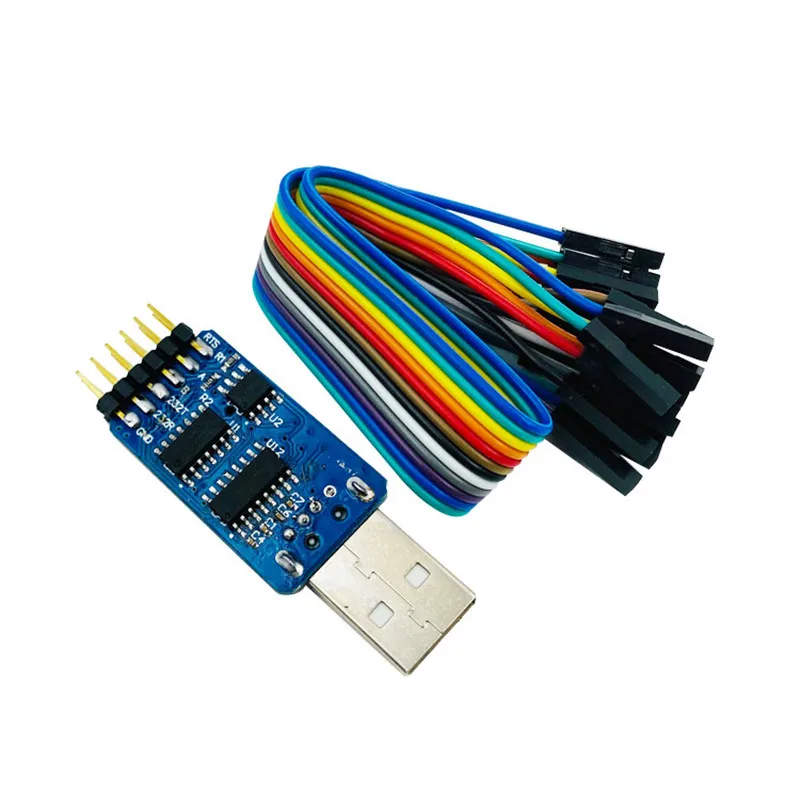

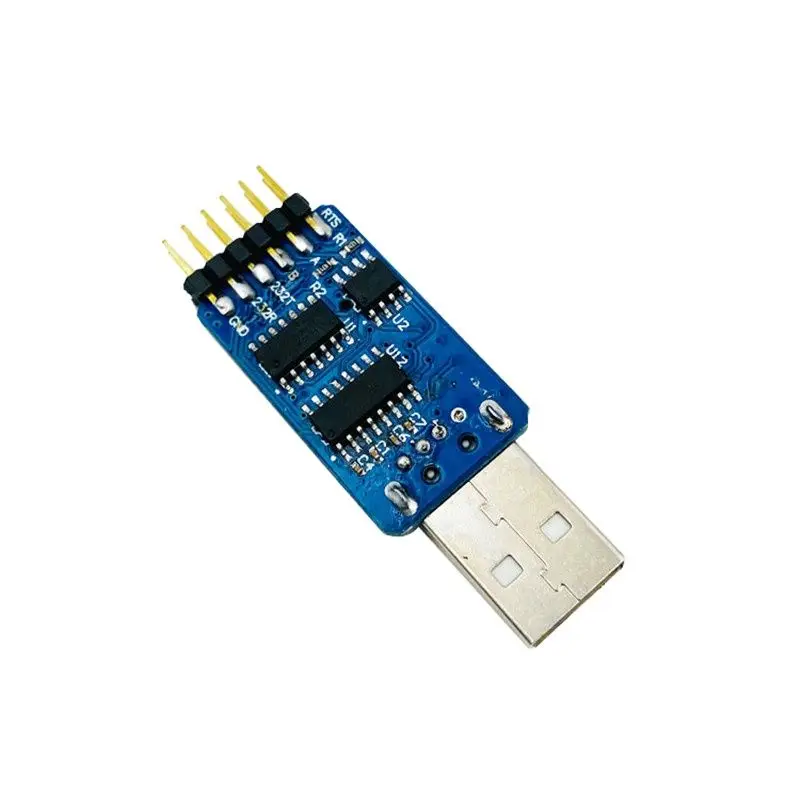

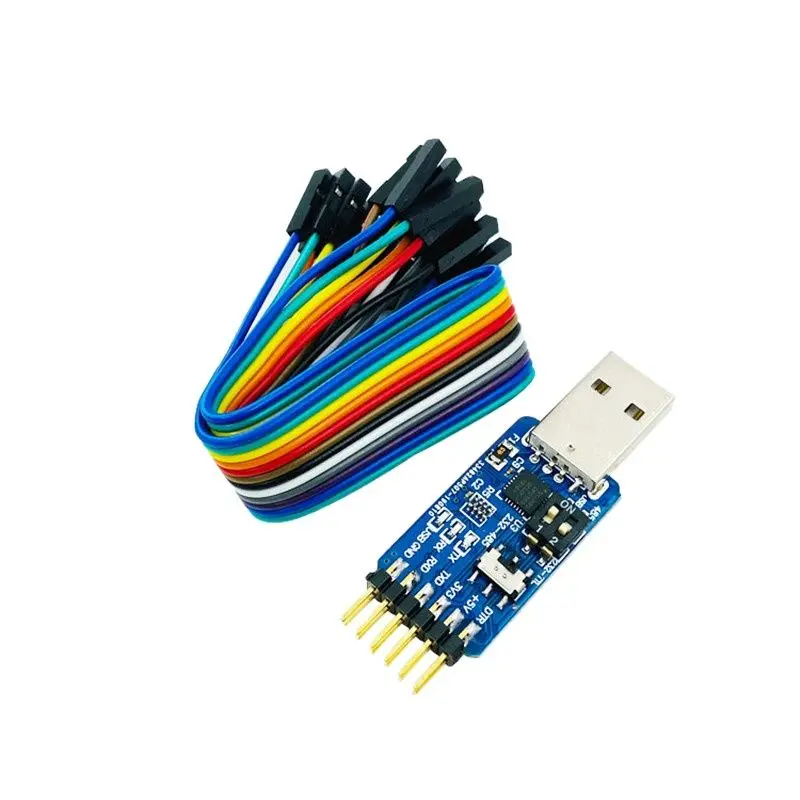

USB-Модуль UART с последовательным портом CP2102 usb TTL485 232 взаимное преобразование

USB-Модуль UART с последовательным портом CP2102 usb TTL485 232 взаимное преобразование

Поддержка Win8, Win7, WinXp, Win2K, WinCE, Linux, Mac, системы, 32-бит, 64-бит система-диск с драйверами Поддержка (Тестирование проводилось на владельцем, вы можете, по которым вы можете смело совершить покупку в нашем магазине)

Во встроенных приложениях последовательный порт является периферийным устройством связи приложений, но встроенные инженеры неизбежно будут беспокоить различные стандарты уровня и напряжения последовательного порта. По историческим причинам были сформированы интерфейсы уровня TTL, интерфейсы уровня RS232 и интерфейсы уровня RS485. Различные интерфейсы имеют свои собственные характеристики, и предпочтительный интерфейс устройства также отличается. Это будет модуль отладки, который лучше используется встроенными инженерами, уровень покрытия преобразования,

6 высококачественных USB последовательных портов! Совместимость с 3,3 V 5V уровней. Потратьте деньги на один модуль и купите функции 6 модулей

Особенности:

Чип ядра CP2102: CP2102-это чип USB-to-serial с лучшим качеством и стабильностью, и его производительность намного превышает производительность дешевых подобных чипов, таких как PL2303, FT232, CH341 и так далее. Высокая скорость, надежность и стабильность являются важными причинами, по которым CP2102 может использоваться в модулях последовательных портов USB.

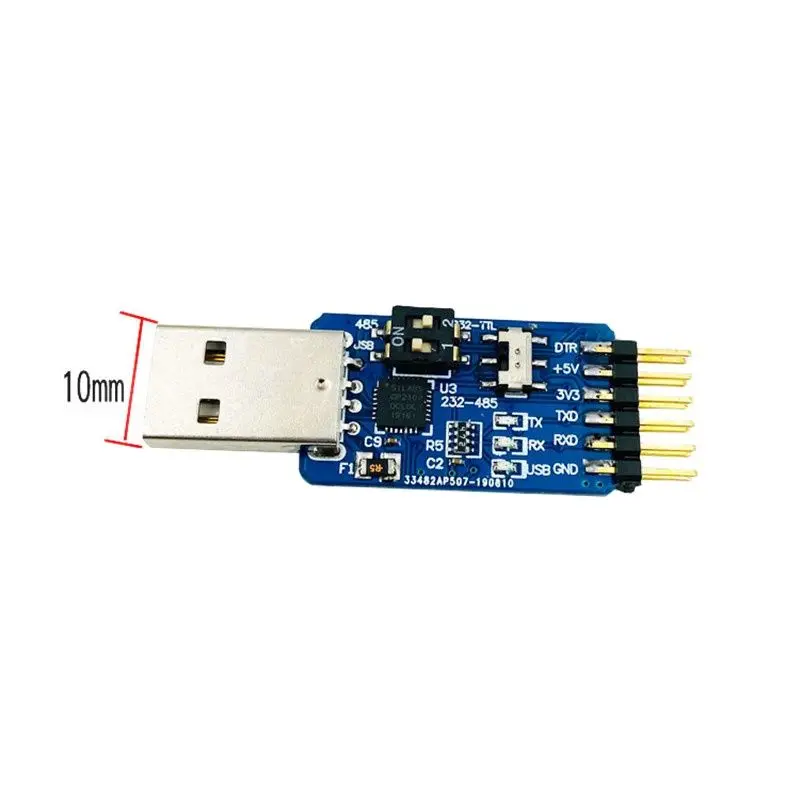

Ультра-маленький размер: схема составляет всего 3,1 см X 1,8 см. Ультра-маленький размер, меньше, чем размер флеш-накопителя USB, занимает только ширину usb-порта, даже эти два usb-порта можно легко разместить бок о бок на ноутбуке, где расстояние между двумя usb-портами очень тугое.

3,3 V + 5V совместимость: этот продукт отлично поддерживает 3,3 V напряжения. Многие high-end single-чип микрокомпьютеров, как, например, руки, STM32, DSP и т. д., а также использовать 3,3 V напряжения. Другое модули совместимы только с 5V уровня, они не имеют 3,3 V выходное напряжение функции.

Выход источника питания: этот модуль может быть использован для подачи питания в одночиповую микрокомпьютерную систему, что удобно для отладки. 5V-500mA или 3,3 V-100mA.

Защита от перегрузки по току: бортовой самовосстанавливающийся предохранитель, даже если положительные и отрицательные полюсы короткого замыкания, печатная плата или компьютер не будут повреждены. Если есть короткое замыкание или ток превышает 500 ма, предохранитель автоматически отключится, и предохранитель вернется к норме, когда цепь вернется в состояние некороткого замыкания. Эффективно защищает безопасность вашего компьютера.

Индикатор трансивера: когда есть данные на линии отправки или приема последовательного порта, индикатор трансивера на плате будет светильник, что удобно для отладки.

Интерфейс уровня TTL: он может быть напрямую подключен к микрокомпьютеру с одним чипом или другим встроенным устройствам, таким как 51, STC, AVR, ARM, FPGA и т. д., без преобразования.

Интерфейс уровня RS232: подключение к компьютеру или последовательному устройству уровня RS232.

Интерфейс уровня RS485: автоматический контроль отправки и приема, нет необходимости отправлять и получать линии управления, принимающее по умолчанию состояние, когда есть данные на линии отправки, он изменится на отправку.

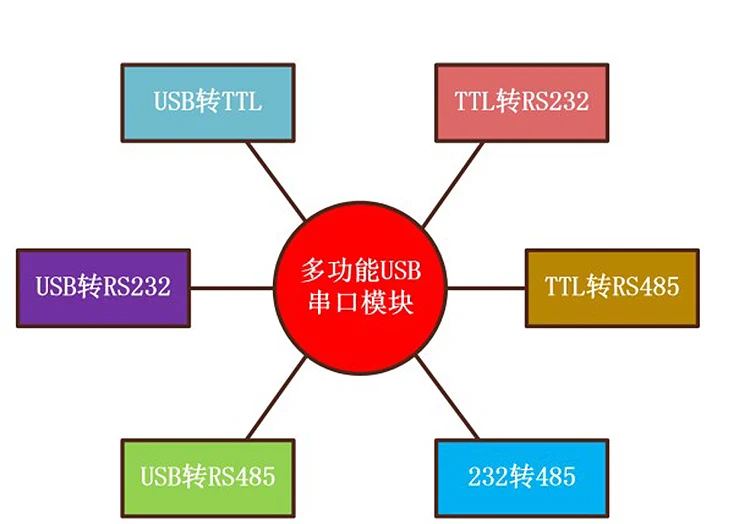

Четыре уровня свободного обмена: уникальный дизайн цепи, USB, TTL, RS232, RS485 свободный обмен, через переключатель для достижения физического переключения, удобный и надежный, без помех.

Высокоскоростная связь: скорость передачи данных может достигать 2 мбит/с.

Сигнал DTR, RTS: модуль приводит к многофункциональному сигналу DTR и RTS в последовательном порту и поддерживает MSP430 одночиповую загрузку BSL и т. д.

Заплата машина, промышленный чип: этот модуль принимает всю заплата машина технологической технологии, качество отличается от дешевой ручной сварки, и надежной гарантией стабильной работы.

Сравнивая похожие продукты на рынке, вы обнаружите, что у нас есть функции, которые есть у других, и у нас также есть функции, которые другие не выполняют. Особенности: 3,3 V выход, защита от перегрузки по току, 232 до 485, автоматический трансивер управление, промышленного класса компоненты и т. д.

Цена определяет качество, материалы и качество изготовления. В магазине используются оригинальные промышленные компоненты. Пожалуйста, не торгуйтесь с владельцем магазина по цене обычных модулей на рынке.

Вы часто беспокоитесь о стабильности USB в последовательном порту? Часто ли он ломается через два дня? Дешево не очень хорошо. Я уверен, что все это понимают. Если вы покупаете продукт, который не прост в использовании или имеет одну функцию, он будет тратить ваши деньги и время. Наш модуль использует чип CP2102, который лучше используется в отрасли, и качество надежное. Таким образом, чип интерфейса компонентов чипа принимает оригинальный импортный чип промышленного класса максима: Max485ESA, обратите внимание на суффикс, и уровень гражданского (CSA, CSE). Чип 232 использует промышленный чип SP232EEN, импортированный из SIPEX (обратите внимание на суффикс). )!

Все наши модульные патчи обрабатываются, строго в соответствии с промышленными процедурами, сначала изготовлены из стальной сетки, а затем сварены с помощью большой паяльной машины для оплавления. Устранение проблем с качеством, таких как фальшивая сварка, распаковка и недостающая сварка, вызванная ручной сваркой. Поверьте, вы получаете то, за что платите, то, что мы должны сделать, это многофункциональный модуль USB для последовательного порта.

Инструкции по обновлению:

Спасибо за вашу поддержку. В настоящее время Многофункциональный модуль последовательного порта был полностью обновлен до платы 2,0. Оригинальный красный DIP-переключатель был заменен на более качественный и более надежный патч-переключатель. Использование такое же, как и оригинальное, и надежность и долговечность значительно. Продвижение!

Модуль преобразования последовательного порта выбирает функцию преобразования с помощью двухзначного DIP-переключателя и коммутационного переключателя (обратите внимание, что DIP-переключатель был установлен в положение полного включения, когда магазин покидает фабрику, И он может адаптироваться ко всем режимам после тестирования. Рекомендуется не делать этого снова. DIP переключатель для конфигурации).
