РЧ измеритель мощности V5 100K-10GHZ USB связь данных экспорт детектор мощности амплитудное измерение

Демонстрационное видео + Программное обеспечение ПК + Драйвер

Baidu Cloud Link

Ссылка: //pan.baidu.com/s/10hZDCvnOm01CCYPBusRAGA

Код извлечения: WYDZ

Общее видео введение Baidu cloud link

Ссылка: //pan.baidu.com/s/18ri3CElnL4Ahw4guE1-W3w

Код извлечения: WYDZ

1. Обзор продукта:

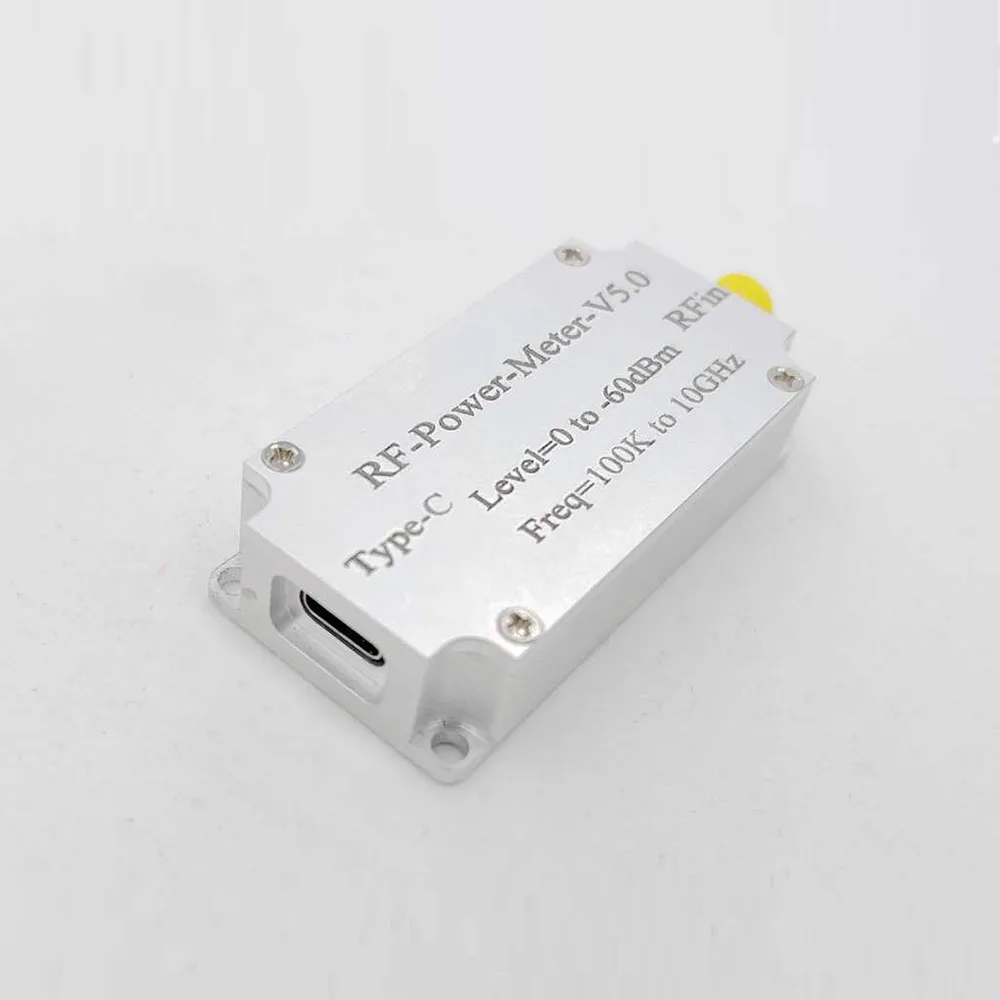

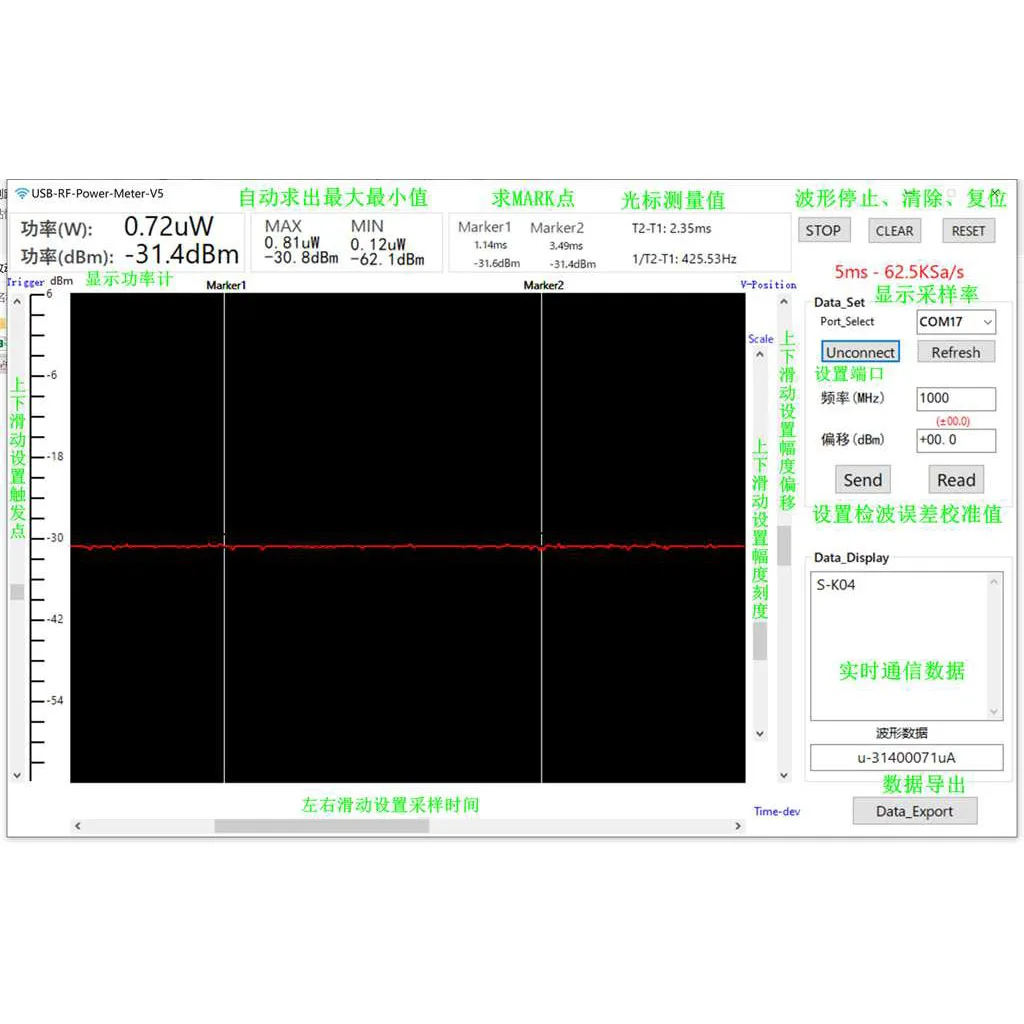

Серия RF-Power-Meter-V5.0-это высокопроизводительный недорогой портативный USB простой радиочастотный измеритель мощности. Он оснащен источником питания 5 В и передачей данных через USB. Простота в использовании, малый размер, легко носить с собой, стабильная производительность, высокая точность, заданное смещение, широкий динамический диапазон, быстрая скорость измерения. Программное обеспечение, поддерживающее Этот измеритель мощности, позволяет пользователям настроить измеритель мощности на ПК и делает запись данных и обмен простыми.

Преимущества RF-Power-Meter-V5.0 RF power meter:

1. Поддержка различных высокоскоростных динамических приобретений, до 500 кбит/с (2uS);

2. Поддержка функции сбора радиочастотного сигнала до 10 ГГц;

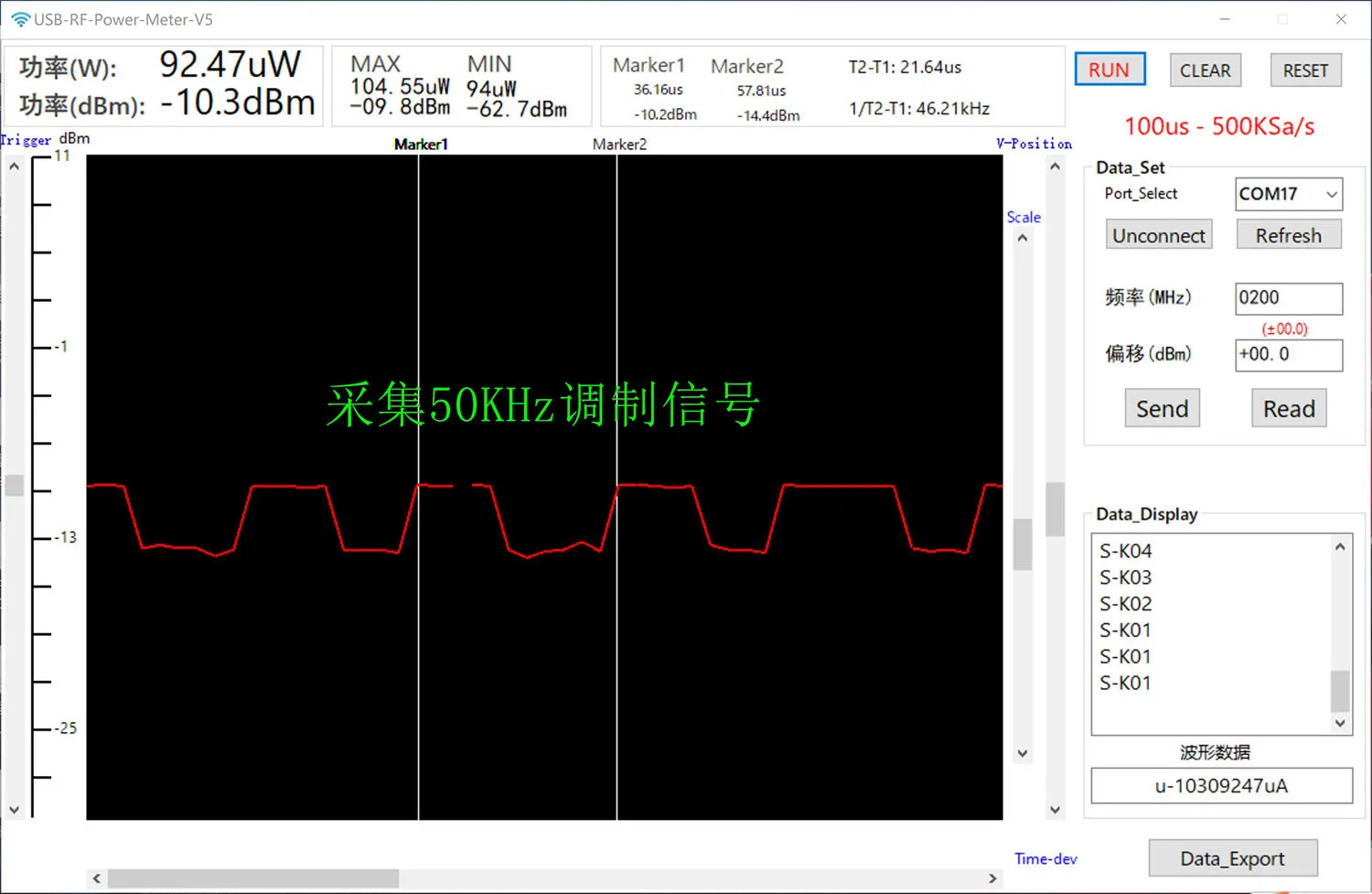

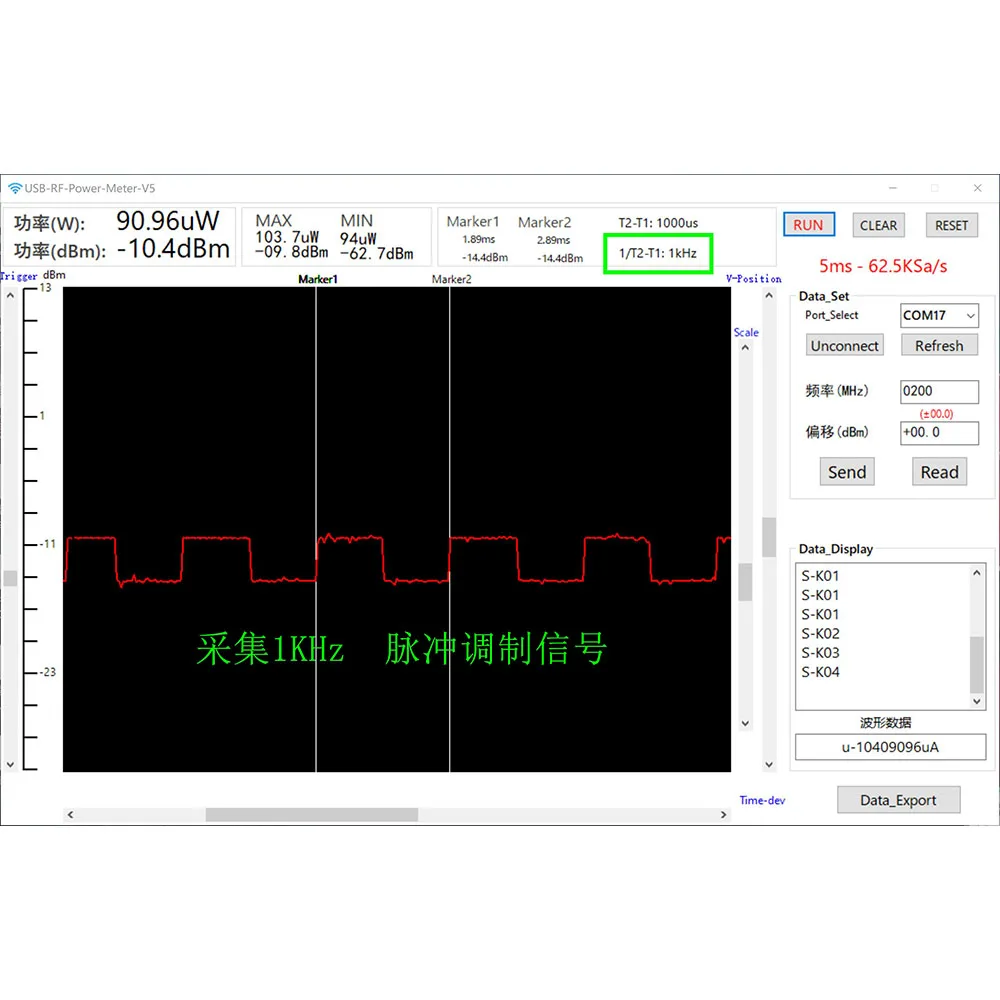

3. С 2 функциями курсора, удобно измерять ширину импульса модуляции;

4. Функция автоматического поиска максимального и минимального значений;

5. Максимальная глубина хранения составляет 500 точек;

6. Поддержка паузы, сохранения данных и экспорта функций.

2. Применение продукта:

● Калибровка радиочастотных приборов;

● Тестирование и техническое обслуживание радиочастотного оборудования;

● Измерение коэффициента стоящей волны радиочастотной цепи (добавляя отзывы на мост);

● Измерение потери радиочастотной цепи;

● Обнаружение помех между оборудование для беспроводной связи;

● RSSI (индикатор силы полученного сигнала) и обнаружение уровня мощности передачи;

● Оценка производительности шаг аттенюатора;

● Измерение усиления усилителя и затухания сети;

● Измерение мощности вперед и отраженной мощности в направленном муфте;

● Измерение мощности GSM сигнала, модулированного GMSK *;

3. Технические показатели продукта:

1. Диапазон измерения мощности-60 ~ + 0 дБм (где от 0 до-40 дБм имеет хорошую линейность);

2. Измерение мощности разрешение ± 0,1 дБм;

3. Диапазон измерения частоты 100K ~ 10GHz (различные модели имеют различные диапазоны частот);

4. Входное сопротивление: 50 Ом;

5. Динамический диапазон: 60 дБ;

6. Рабочее напряжение 5VDC (источник питания через TYPE-C линии);

7. Ток зарядки: 100 мА;

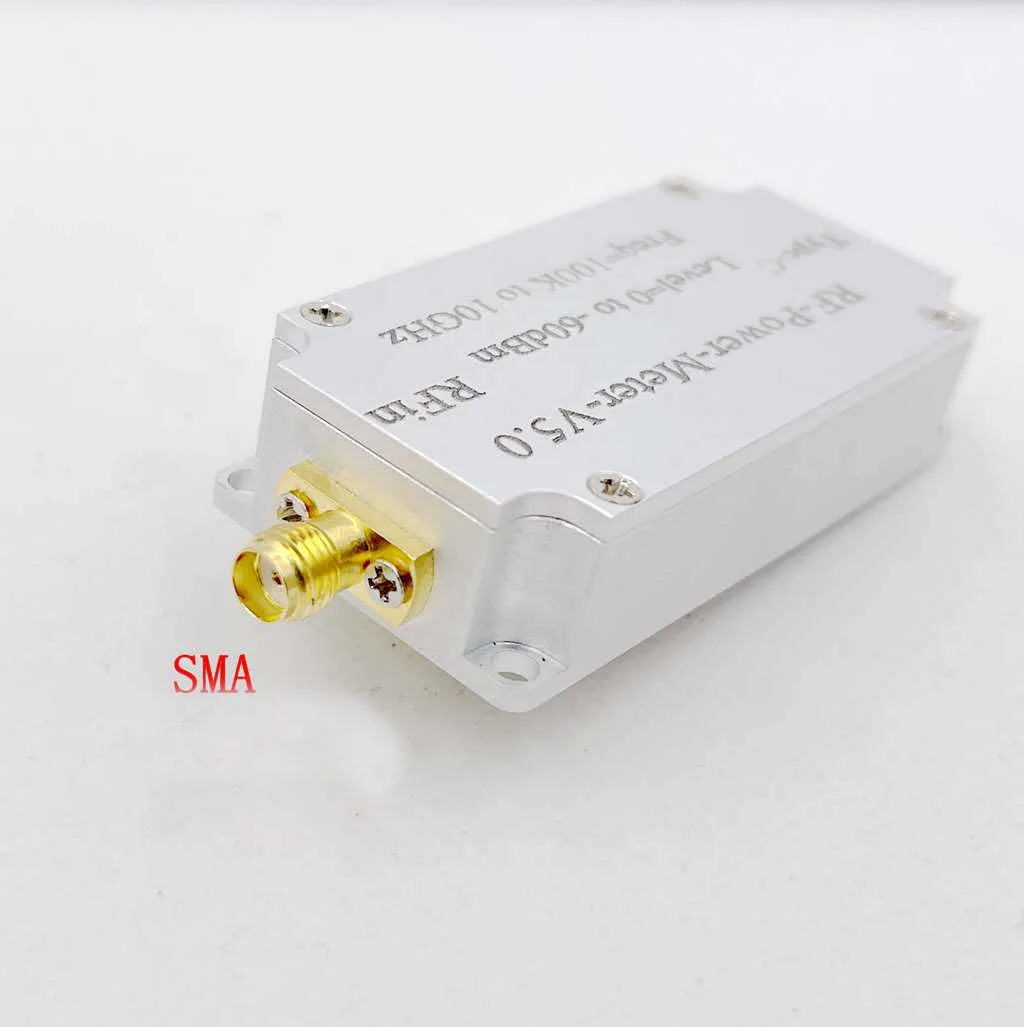

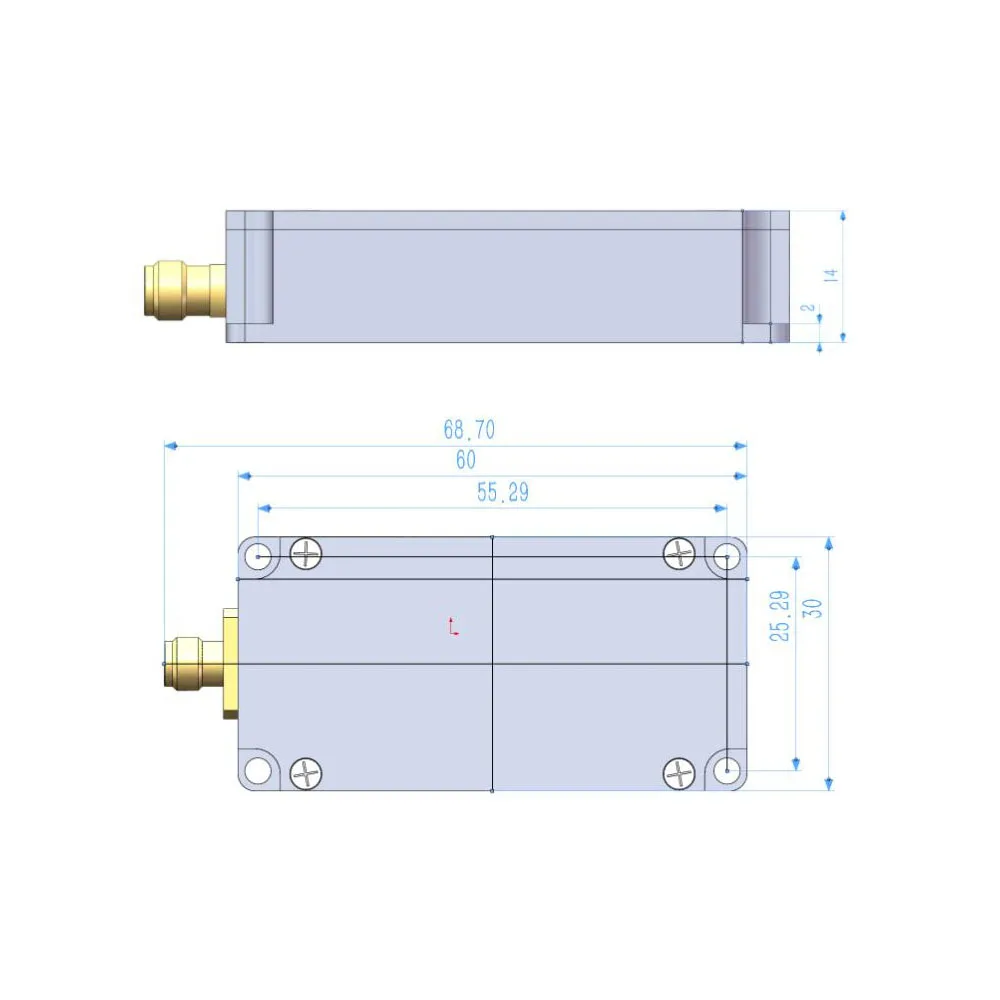

6*3*1,4 см (без торчащих SMA, обратитесь к механическому воздействию, рисунок с учетом для получения более подробной информации);

Корпус состоит из полностью обработанного алюминиевого сплава с ЧПУ, вес менее 80 г;

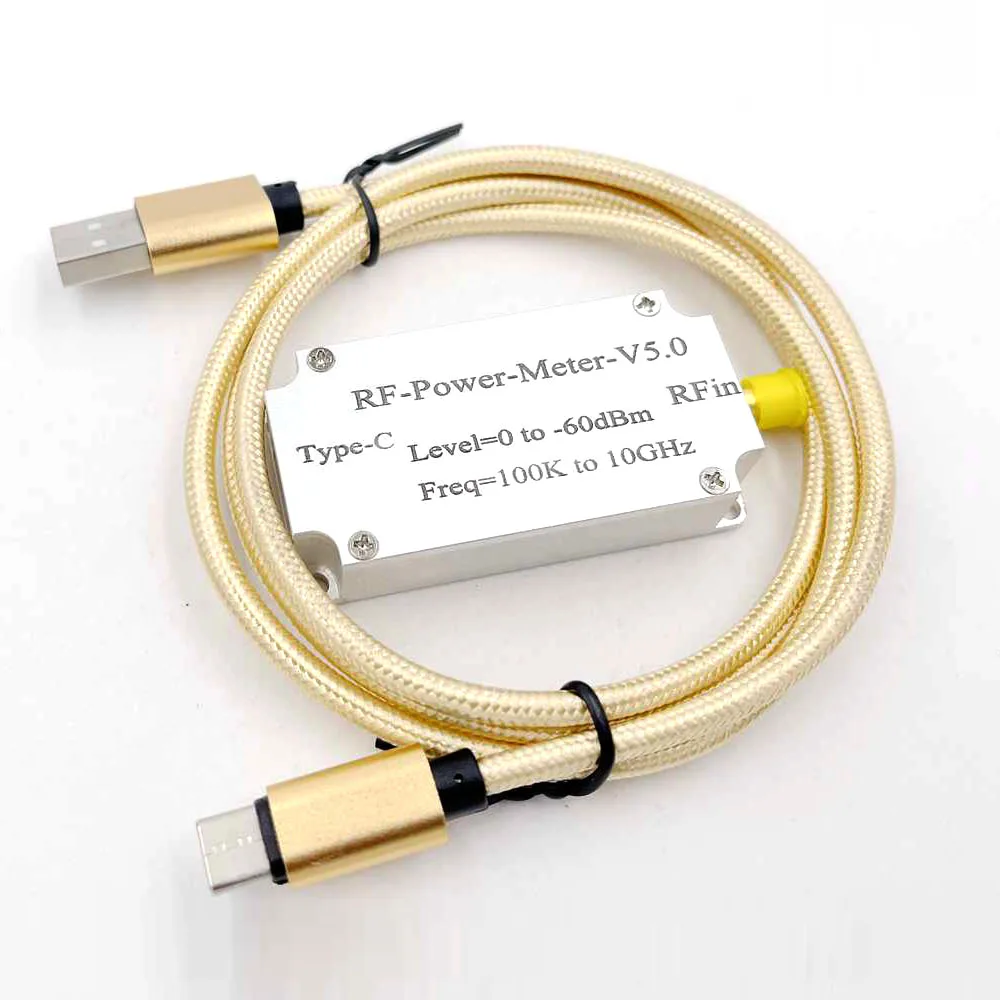

Список поставки: хост с корпусом из алюминиевого сплава * 1 + линия TYPE-C * 1.
