Описание:

Используется в SSB, AM линейный усилитель мощности, CW, FM,
Усилитель мощности и наиболее основное усиление сигнала.
Простота установки и эксплуатации.
Низкий уровень шума, высокая производительность, очень подходит для DIY
Энтузиастов.
Наш продукт отправляется частями, которые не включают тепло
Радиатор, пожалуйста, помогите себе собрать.
Общий коэффициент усиления более 40 дБ, что в 10000 раз, 10 Вт
Вход 1 мВт выход.

Характеристики:

Входная мощность: 1-5 мВт
Выходная мощность: 45 Вт (макс.)
Входное напряжение: 13,8 В постоянного тока 10 А или выше
Максимальная выходная мощность: 57 Вт (без охлаждающего ребра)
Выходное сопротивление: 50 Ом, может в зависимости от необходимости регулировки
Между 10-200 Ом
Диапазон входных частот: 3-30 МГц (HF канал)
Входной/Выходной интерфейс: Стандартный SMA интерфейс, внешний
Резьбовое отверстие
Размер печатной платы: 60*100 мм
Диаметр расположенного отверстия: 3 мм
Цвет: зеленый
Посылка Размеры: 13*8*1,5 см
Посылка Вес: 58 г/2,07 oz

Примечание:

Следующие данные для проверки лично, эти данные
Большой теплоотвод может выдерживать 200 Вт выше замеров, там
Не хватает мощности охлаждения, пожалуйста, не ограничивайте, это
Не безопасно.
Данные тестирования платы обновления, поэтому он используется для всех HF
Канал,
В этот период от 3 до 5 МГц, из-за низкой частоты,
Небольшая индуктивность, приводит к получению имеет определенную потерю,
Выходная мощность ниже 7 МГц.
3,500 МГц 54 Вт
7,050 МГц 56 Вт
10,000 МГц 57 Вт
14,270 МГц 55 Вт
21,400 МГц 41 Вт
24,000 МГц 37 Вт
28,100 МГц 25 Вт
29,600 МГц 20 Вт

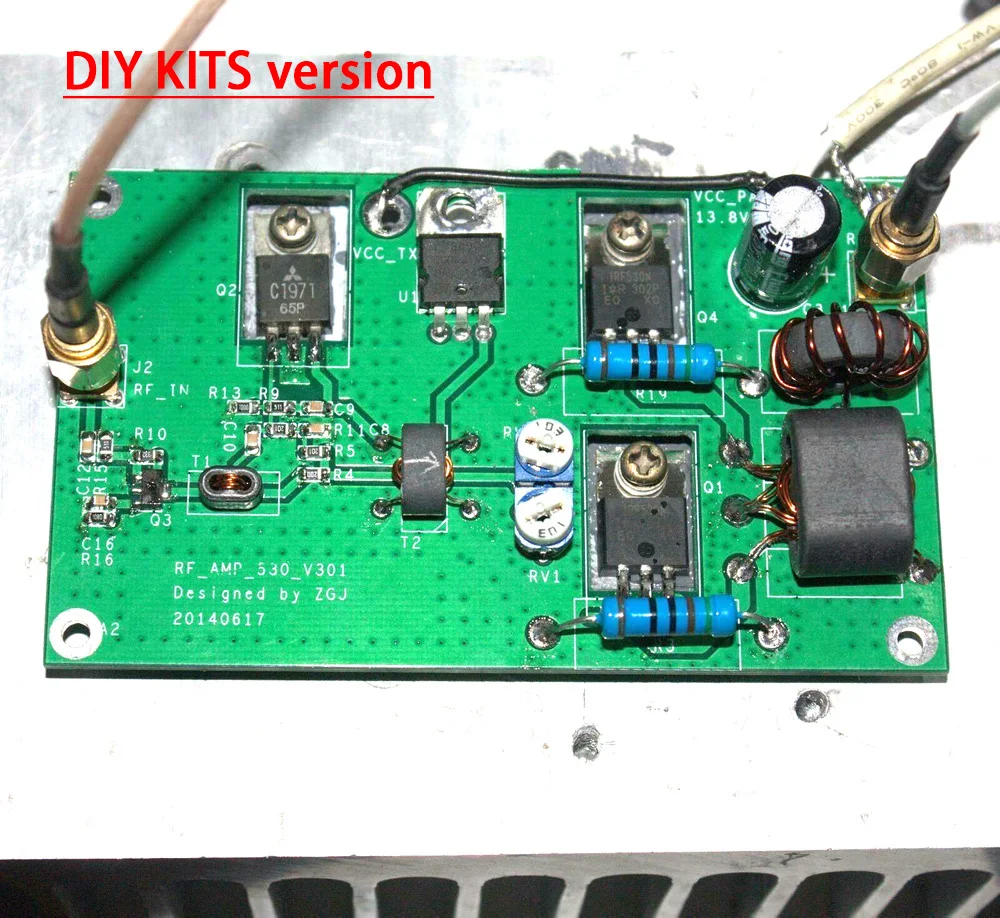

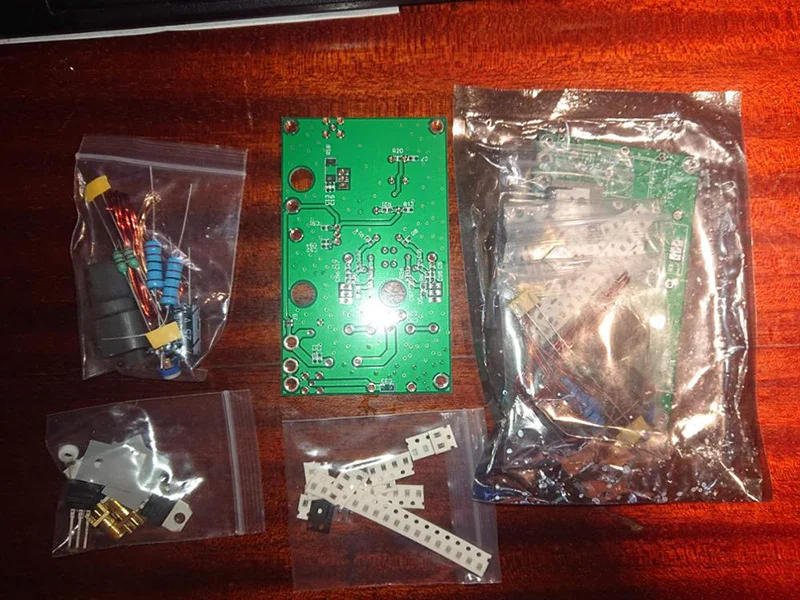

Набор для самостоятельной сборки без теплоотвода

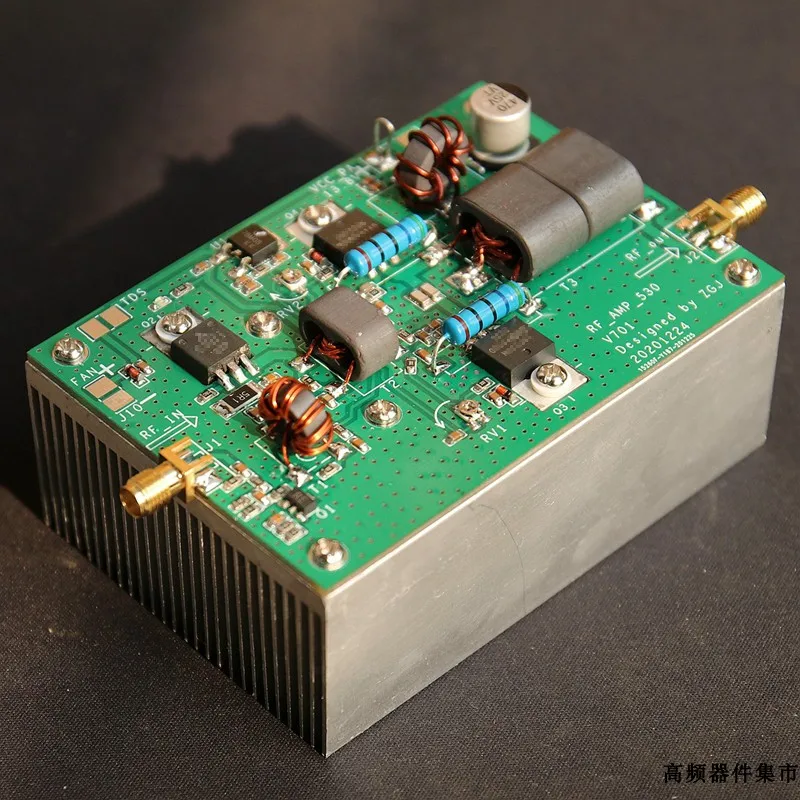

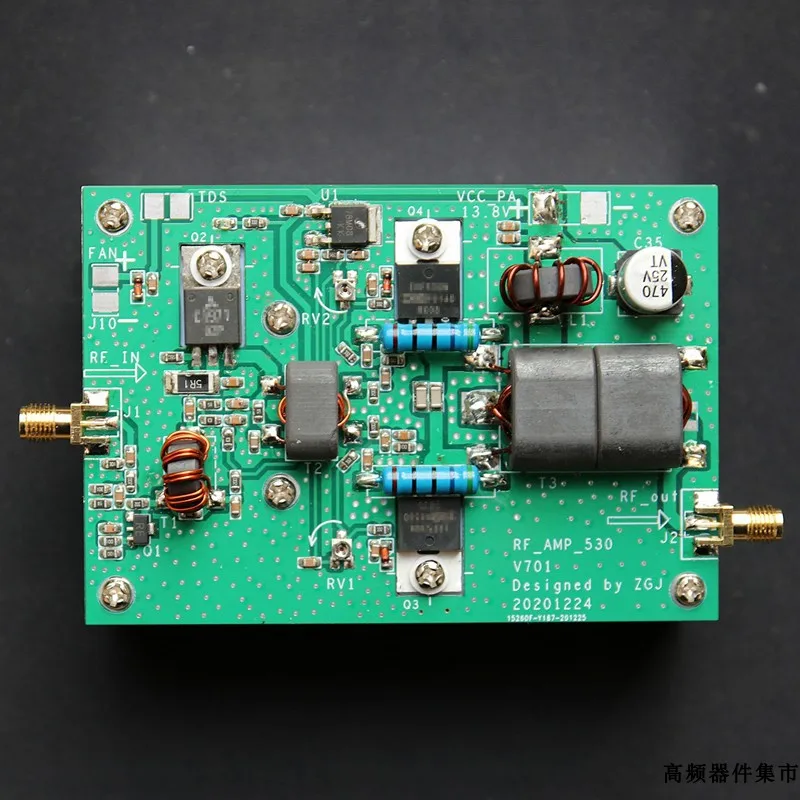

Готовая версия с теплоотводом
