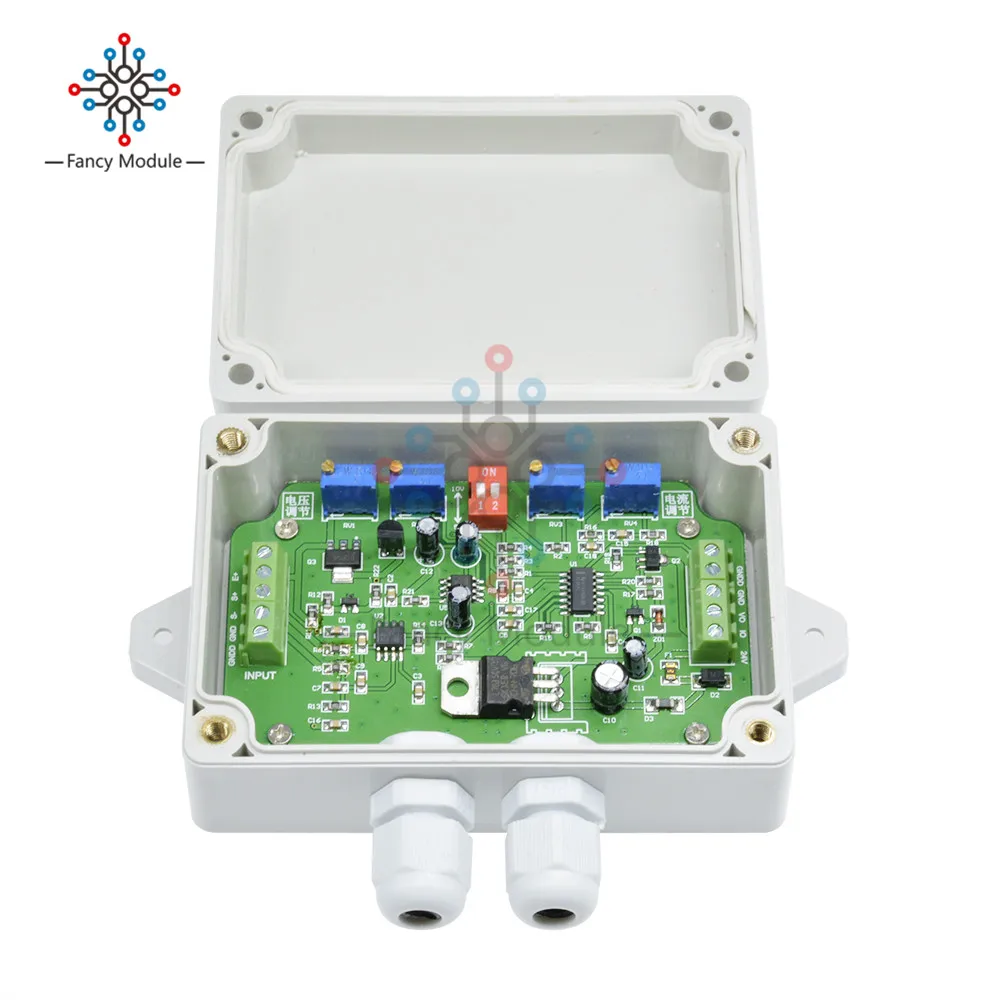

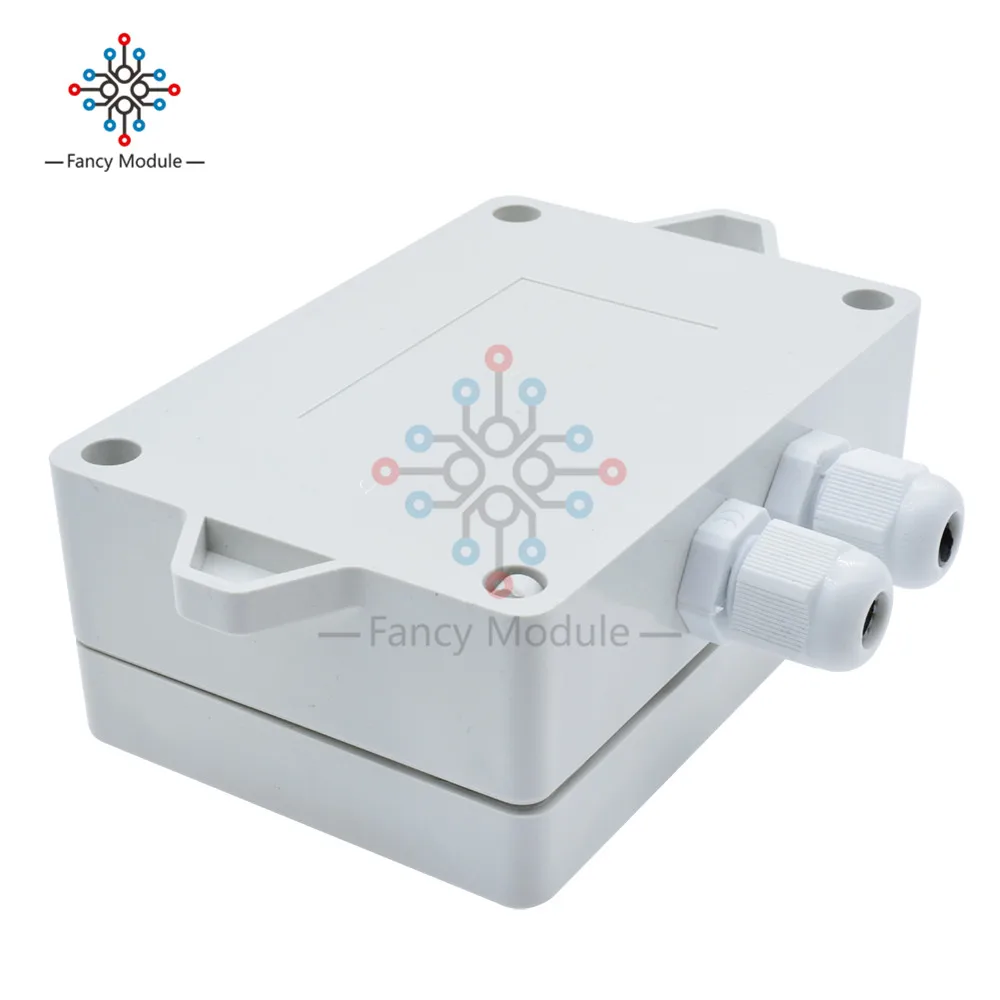

Корпус и соединители для проводов имеют водонепроницаемый дизайн, хорошее уплотнение, подходит для суровых условий

Красивый внешний вид, прочный и прочный, защита от помех

Сверхвысокоточный операционный усилитель цепи, высокая точность измерения и хорошая стабильность

Источник питания имеет защиту обратного подключения, защиту от перенапряжения, защиту от перегрузки по току

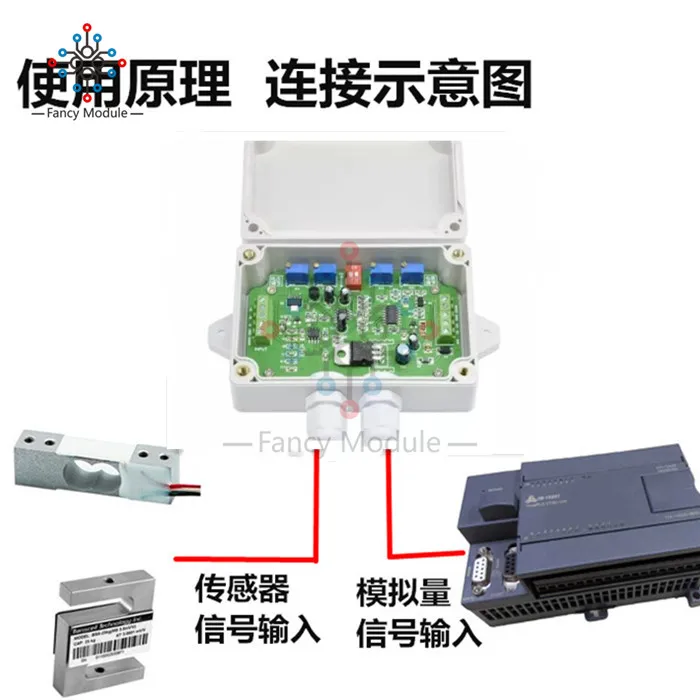

Подходит для взвешивания, натяжения, давления, крутящего момента и других деформационных датчиков.

Технические параметры:

Рабочее напряжение: 12-24 В постоянного тока

Выходной сигнал: 4-20 мА напряжения (0-5 В, 0-10 В, 1-5 В, ± 5 В)

Входной сигнал: Чувствительность датчика 2. 0мв/в

Выходное Возбуждение: 5 В (E +)

Диапазон рабочих температур: -20-80

Рабочая влажность: 10% RH-90 % RH (без конденсации)

Точность: лучше, чем 0.1% F.S

Точность лучше, чем 0.05% f. S

Выбор шестерни: выключение, выход V0 0-5 В, 1 поворот для разговора V0 выход 0-10 в

1 и 2 переключаются на выход VO 0-5V IO выход 4-20mA

Об отладке:

1 Нулевая регулировка

Во-первых, сделайте систему в режиме ожидания, отрегулируйте потенциал знака «ноль» для регулировки смещения нулевой точки. Используйте мультиметр для измерения выходного напряжения или тока и сделайте дисплей как можно ближе к нулевому значению. Или изменить увеличение и изменение нулевой точки станет больше.

2 регулировка усиления

Для системы, загруженной с определенным значением веса (рекомендуемый диапазон: 80% ~ 100% FS), рассчитать значение выходного тока на основе отношения между весом нагрузки и максимальным значением веса, используйте цифровой мультиметр для контроля выходного сигнала и отрегулируйте усилитель с помощью потенциометра, чтобы получить отметку «SPAN».

3 ретест

Когда система находится в режиме холостого хода, измерьте нулевую выходную мощность; Загрузите определенное значение веса и измерьте, ожидается ли выходное напряжение для увеличения фтора. Если нет, повторите шаги 1 и 2, чтобы настроить снова.

Посылка включает в себя:

1 * датчик нагрузки усилитель передатчика
