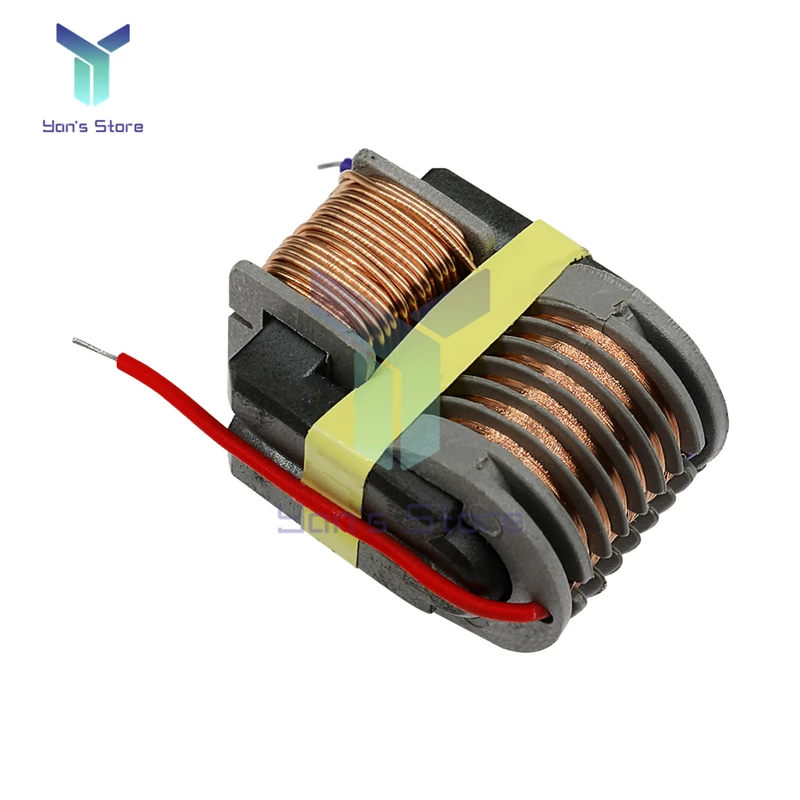

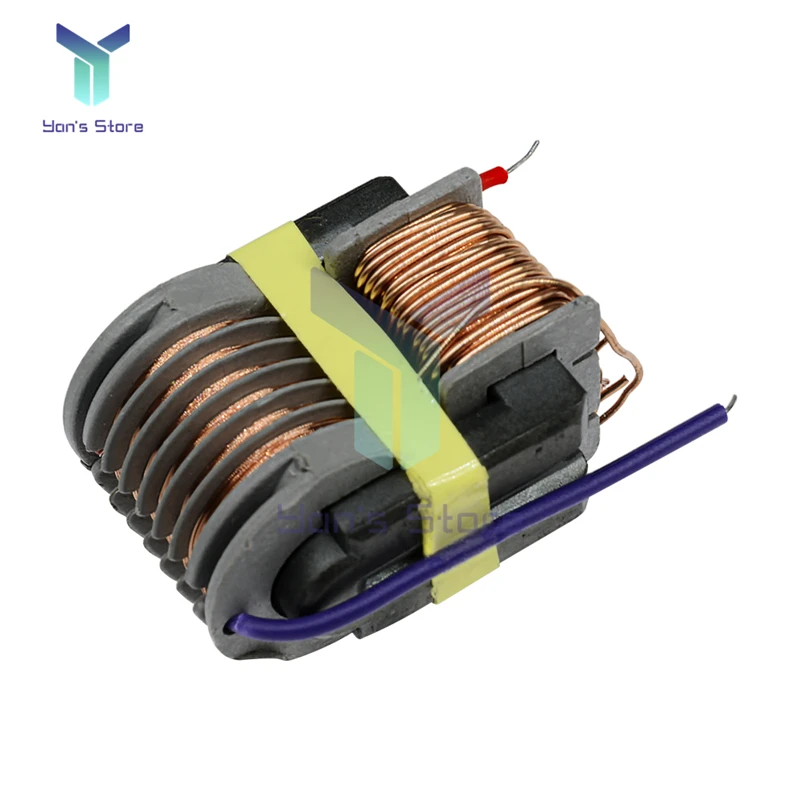

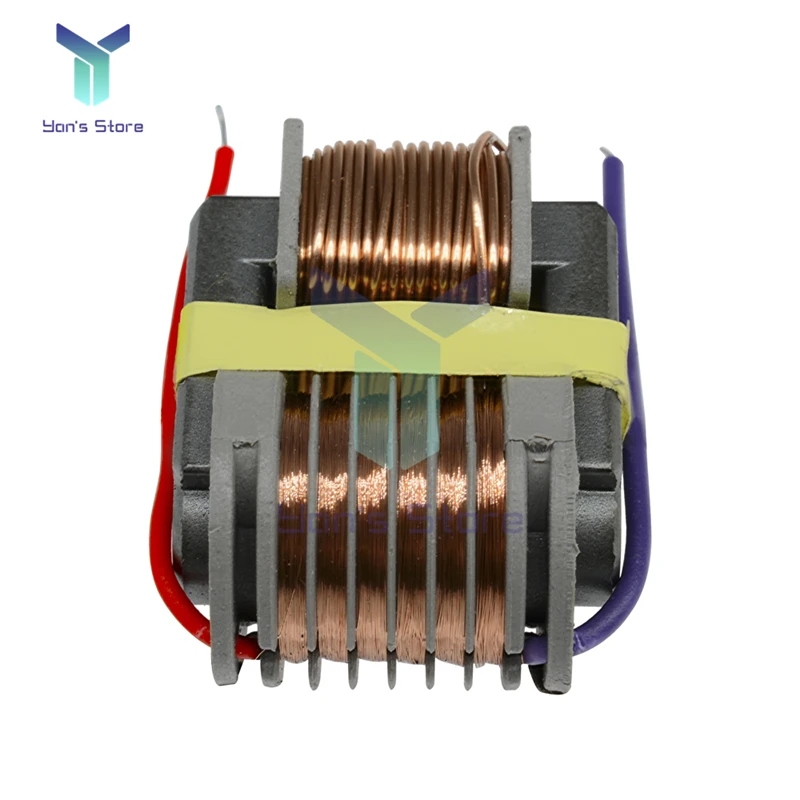

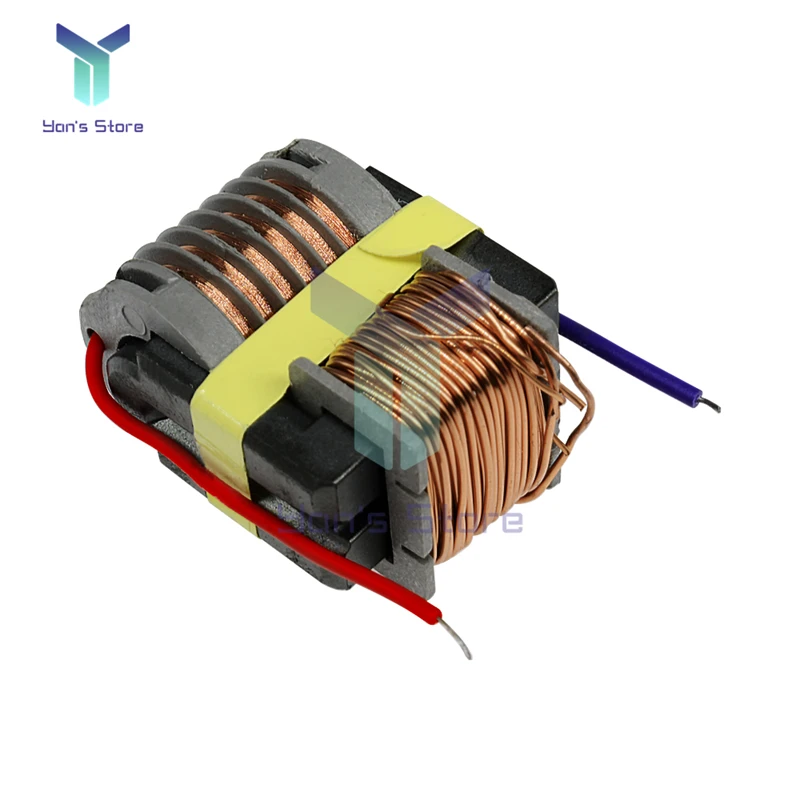

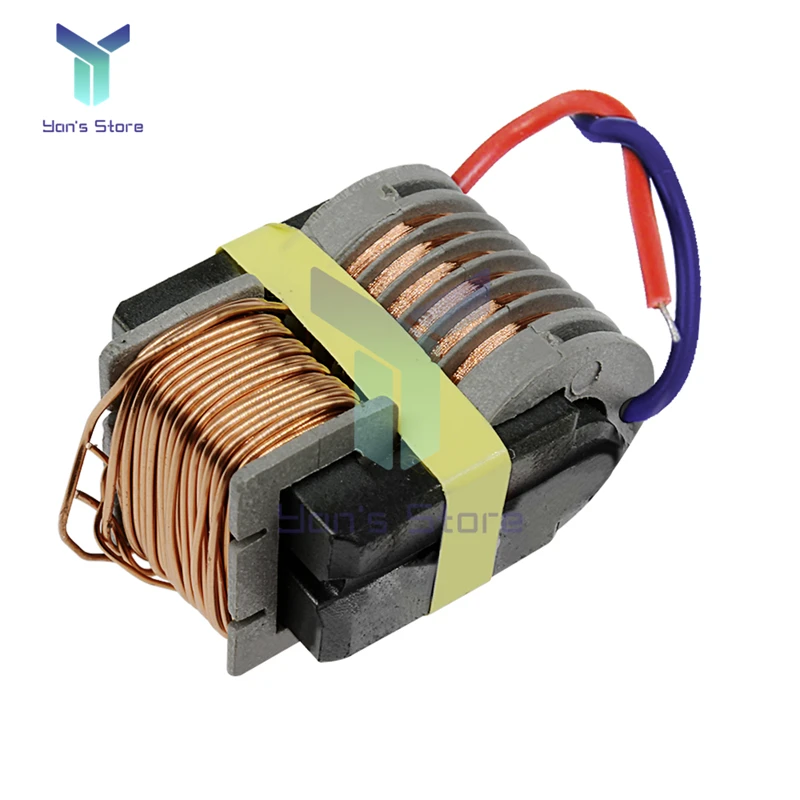

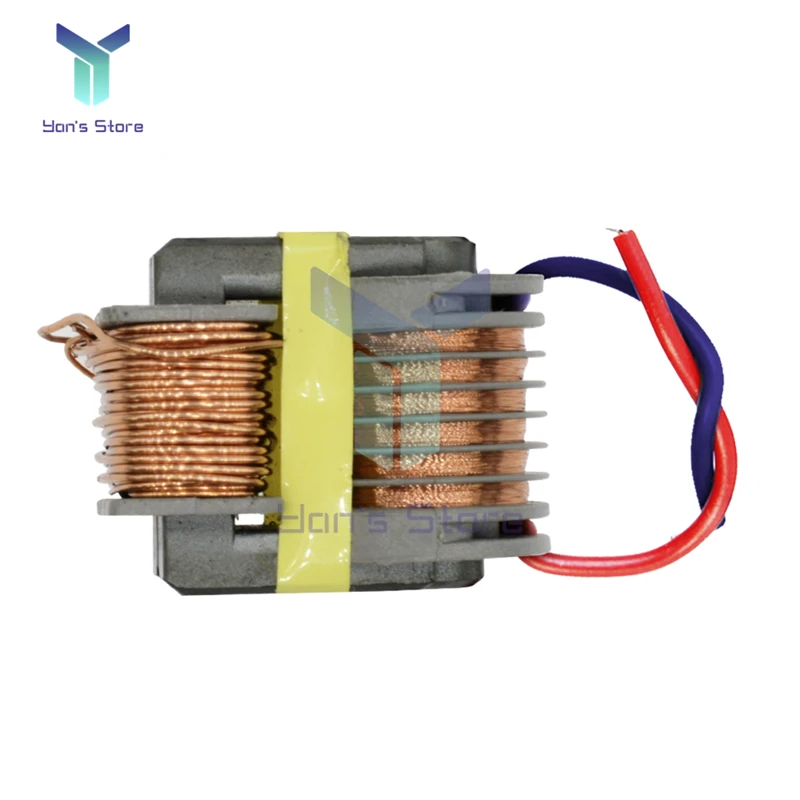

Высокочастотный и высоковольтный инвертор 15 кВ катушка напряжения генератор

Высокочастотный и высоковольтный инвертор 15 кВ катушка напряжения генератор

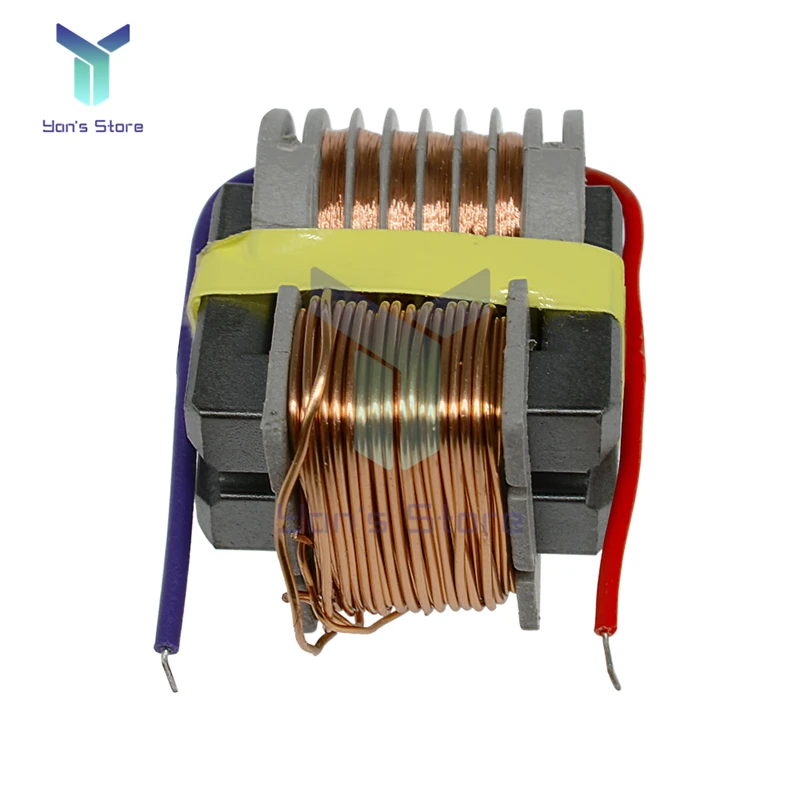

Высокочастотный трансформатор 15 кВ с UU магнитным сердечником гораздо больше и мощнее, чем высокочастотный трансформатор 10 кВ с магнитным сердечником EE.

Примечание:Высоковольтная обмотка трансформатора находится во внутреннем слое, которое обмотано сегментированным каркасом и инкапсулировано эпоксидной смолой, а низковольтная обмотка находится во внешнем слое. Пожалуйста, не думайте, что Высоковольтная обмотка трансформатора намотана так же, как и низковольтная обмотка.

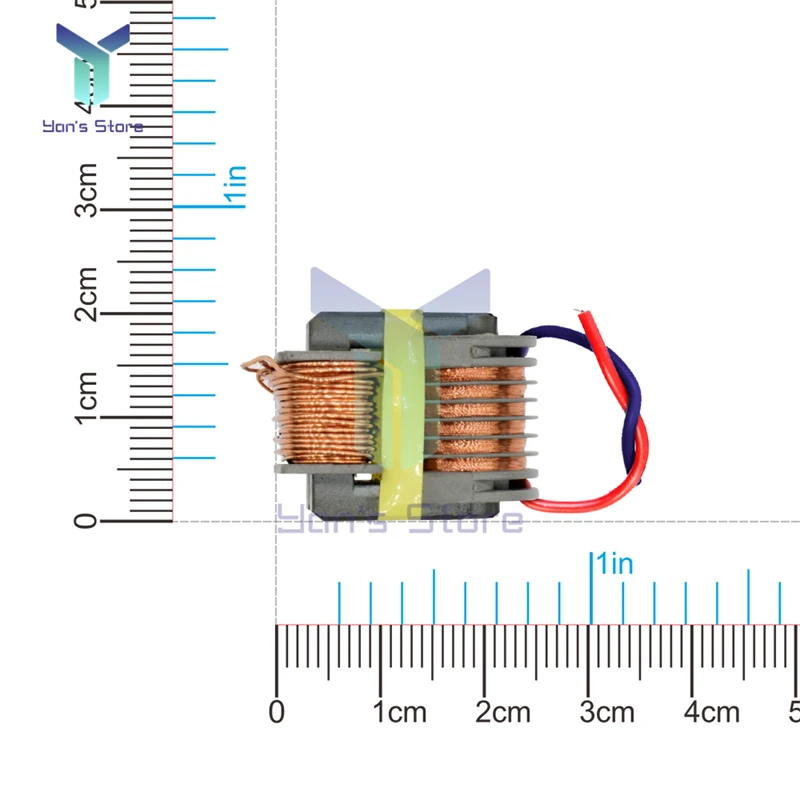

Приблизительный размер:29 × двадцать четыре × 18 мм длина × ширина × высота, неправильный размер, измерение наиболее выступающей части)

Назначение:Эксперимент по популяризации в средней школе, электронный инструмент, Анионный генератор, маленькое производство и т. Д. Когда эта схема работает, она производит стабильную высокочастотную дугу с чрезвычайно высокой температурой, которая может легко воспламенить горючие вещества. Поэтому он называется плазменной зажигалкой (* endnote).

Трансформатор имеет две основные обмотки, одну основную обмотку и одну отзывы. Вторичный выход высокого напряжения.

Когда вторичный высоковольтный выход трансформатора не подключен к высоковольтному диоду выпрямителя и конденсатору, выход-высокочастотное высоковольтное электричество. Когда он ломается в воздухе, это светильник фиолетовой дуги без трещин, но температура очень высокая. Он может легко зажечь бумагу, пластиковую и даже очень тонкую железную проволоку (например, сцену сжигания тонкой железной проволоки в кислороде в химическом тесте средней школы, но это не так сильно, как кислород.)

Если к выходному концу подключено несколько высоковольтных конденсаторов и высоковольтных выпрямителей для формирования цепи двойного напряжения, может быть сгенерировано Высокое напряжение постоянного тока и может быть создан генератор отрицательных ионов.

Примечание:Этот трансформатор также применяется к напряжением 12В, но основание отзывы сопротивление должно быть увеличено до примерно 150 Ω ~ 1,5 k Ом. Значение сопротивления должно быть отрегулировано от большого до маленького. Он не должен быть слишком маленьким. В противном случае он не должен быть слишком большим, чтобы сжечь триод или трансформатор, что повлияет на выходной эффект или сделает Триод работать в непереключающемся состоянии и вызовет сильное нагревание.

Кроме того:Трансформатор предназначен с максимальным выходом 15kV, а максимальная ограничивают выходной не должна превышать 15kV, то есть 1,5 см дуги. Более высокое выходное напряжение может повредить трансформатор. Для надежной и долгосрочной непрерывной работы рекомендуется полностью запечатать его изоляционным воском или эпоксидной смолой. Не допускается нагрузка, когда он не запечатан!

Посылка включает в себя:
1 x инвертор напряжения
