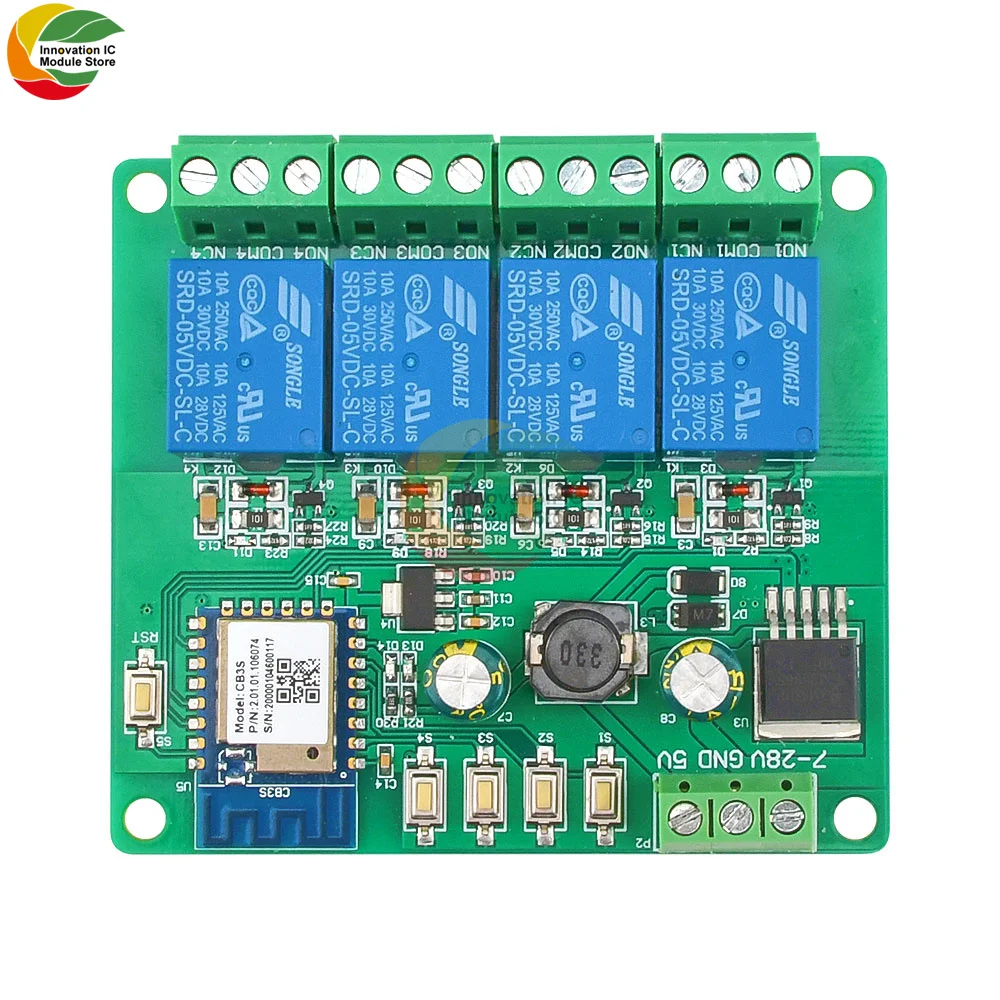

Четырехсторонний дистанционный релейный модуль Ziqqucu Tuya с Wi-Fi умный переключатель

Четырехсторонний дистанционный релейный модуль Ziqqucu Tuya с Wi-Fi умный переключатель

Tuya дистанционное управление WiFi четырехходовой релейный модуль

Модуль дистанционного реле Tuya Quad WiFi
Умный переключатель управления мобильным приложением

一,Три, обзор

Четырехсторонний дистанционный смарт-переключатель WiFi
Оснащен известным оригинальным WiFi модулем отечественного производителя,
Встроенный с Умной программой управления для Интернета вещей, только маршрутизатор
С доступом в Интернет и Android/IOS мобильный телефон может осуществить дистанционное управление
Бытовой техники в любое время и в любом месте, и поддержка местных ключей может быть
Используется для обновления и изменения существующих бытовых приборов, что делает их умными в
Секунд!

二,Четыре,
Функциональные характеристики

1,Встроенный смарт IoT WiFi
Модуль прост в настройке и мощен;

2,Поддержка приложения «Tuya» мобильный телефон через WIFI и 4G/3G
Сетевой пульт дистанционного управления;

3,При использовании управления через мобильный телефон, он поддерживает несколько режимов управления
Такие методы, как время, задержка, обмен устройствами, умные сцены и т. д.;

4,Поддержка в режиме реального времени отзывы о состоянии переключателя, когда оба устройства
И приложение онлайн;

5,Поддержка двух режимов самоблокировки и синхронизации (включая обратный отсчет,
Время цикла, случайные сроки и Переключатель хода),

6,Бортовой 4 5V, 10A/250V AC 10A/30V реле постоянного тока, который может быть активированного угля
Непрерывно в течение 100000 раз, имеют диодную защиту от выпадения, и имеют
Короткое время отклика;

7,Напряжение питания: 5 в пост. Тока/7-28 в, выходное напряжение: 90-250 В переменного тока;

8,Количество каналов: 4 канала, максимальный перегрузки по току на канал:
10 А, максимальная общая мощность 4 каналов: 3200 Вт;

9,Встроенный индикатор состояния WIFI, индикатор реле;

10,Печатная плата и материалы, используемые в смарт-переключателе, не содержат свинца
Технологии, с высококачественными материалами, охрана окружающей среды и безопасность.

Смущены, пожалуйста, свяжитесь сОборудование

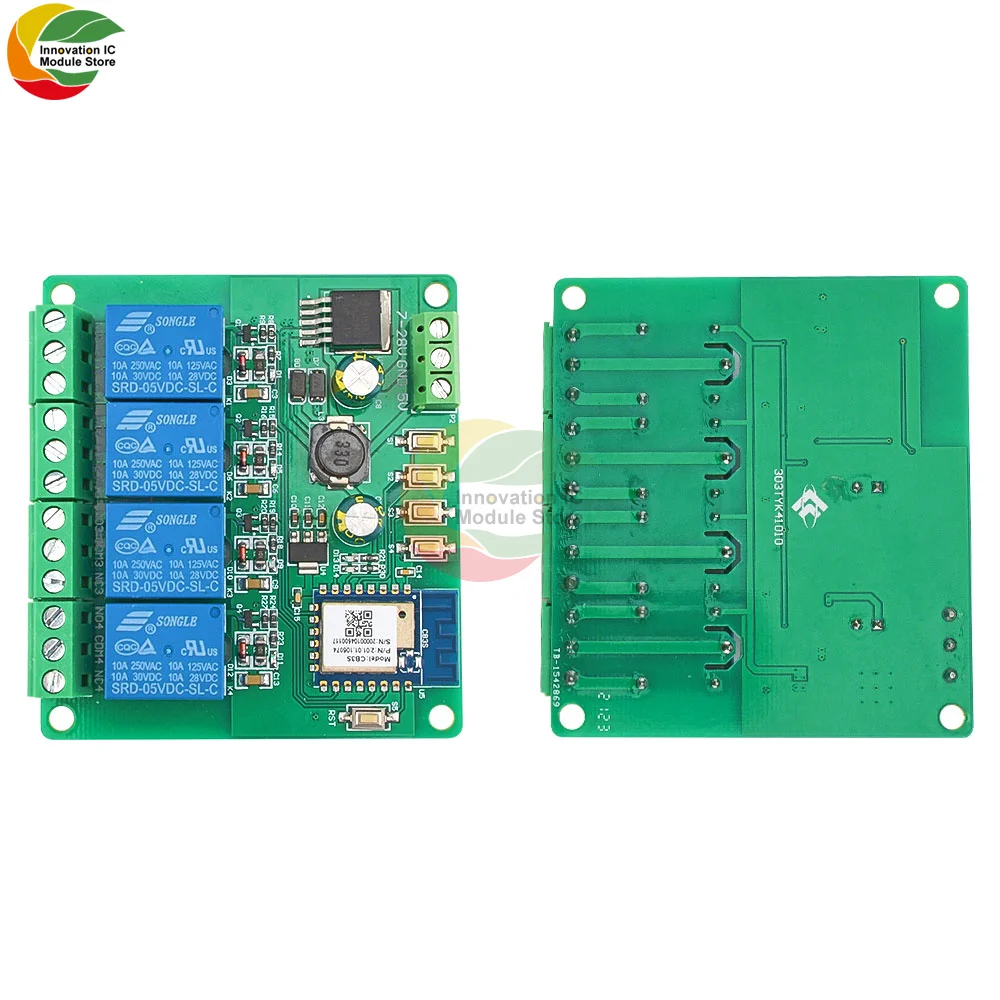

Введение и описание

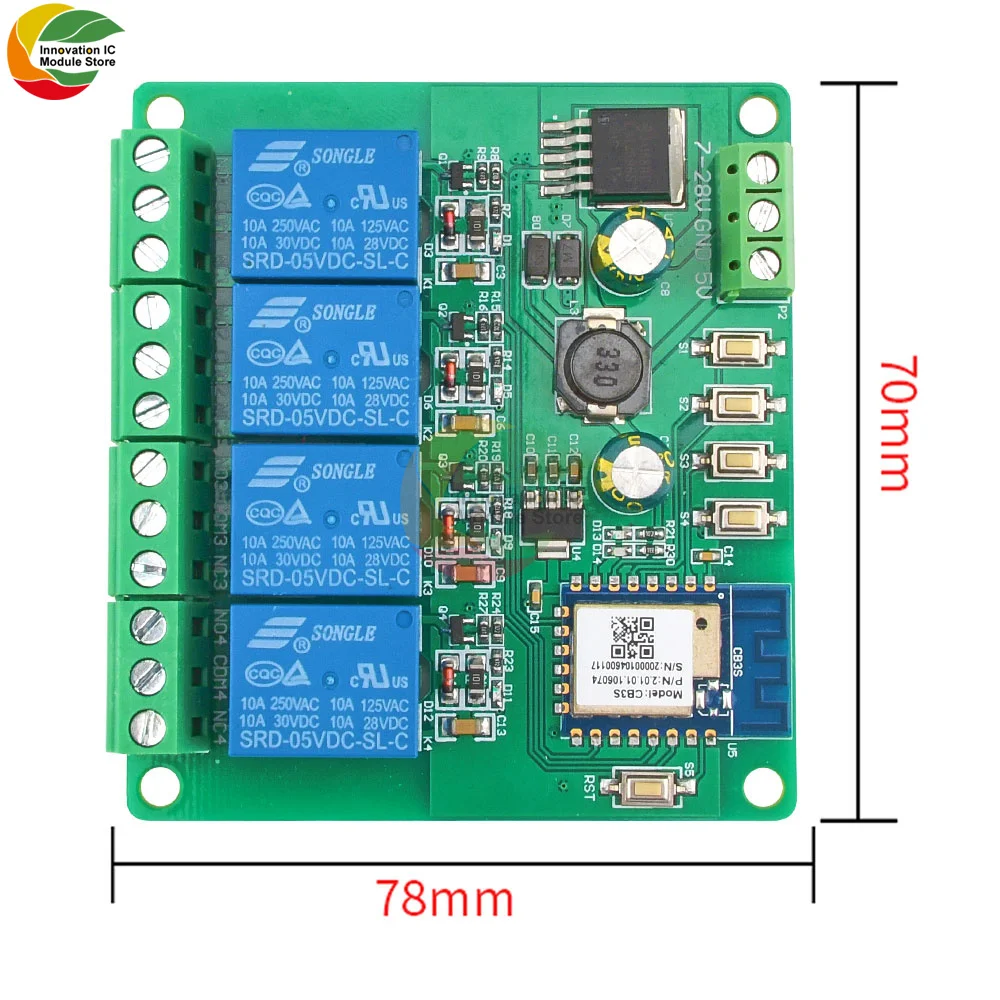

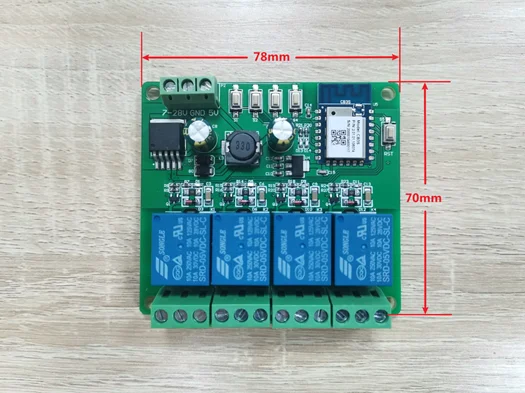

Размер платы:78*70 мм

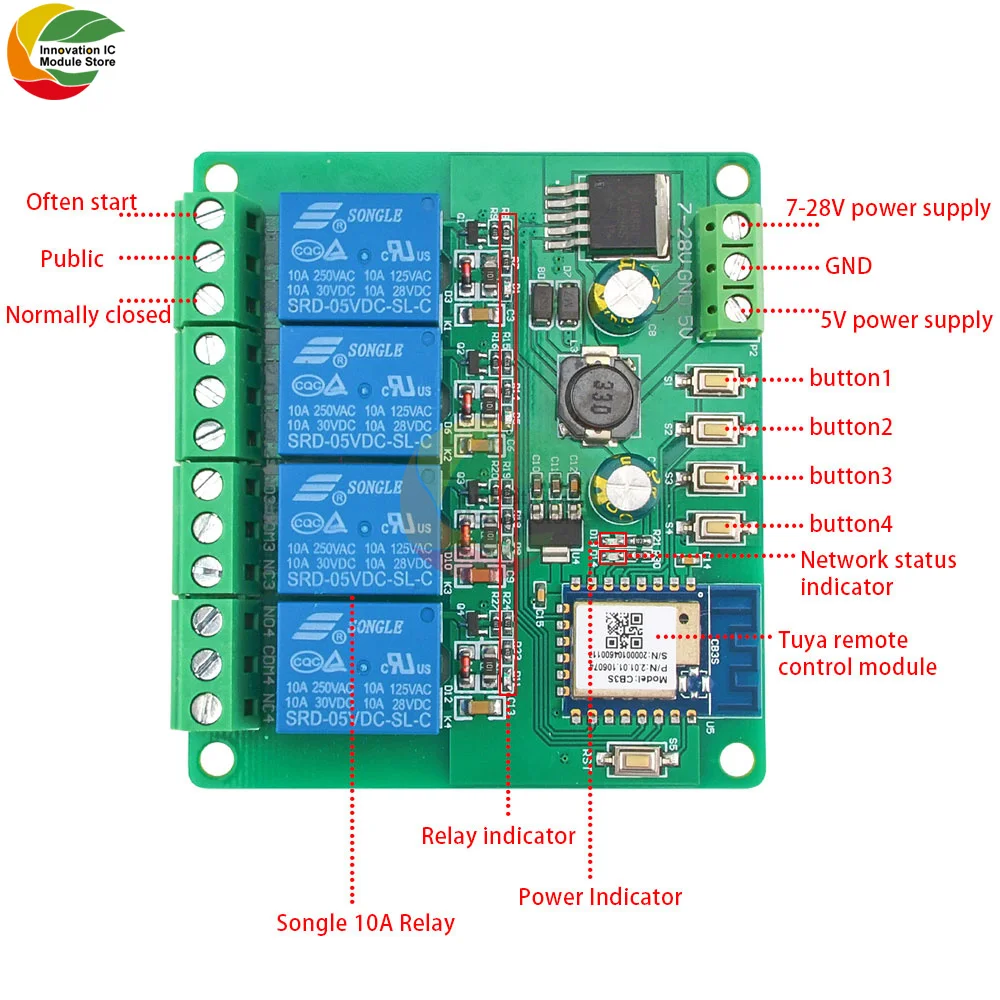

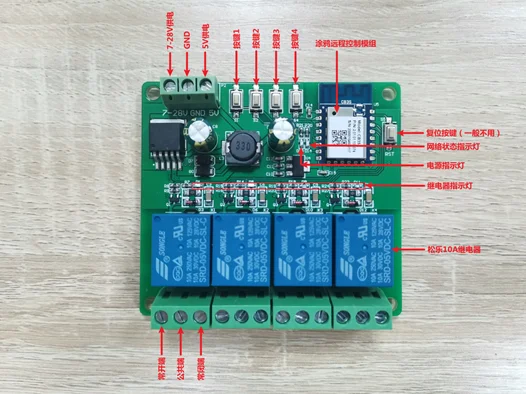

1,Описание интерфейса

1,7-28 В/GND/5 В: DC
7-28 в источник питания или 5 в постоянного тока;

2,Местные кнопки:
S1, S2, S3, S4 соответствуют каналу управления 1, каналу 2, каналу 3 и
Канал 4 соответственно;

3,Статус WIFI
Индикатор (синий светильник): мигание означает ожидание сопряжения,

4,D1, D5, D9, D11
Четыре индикатора выходного состояния реле;

5,Релейный выход
Терминал:

НЕТ: всегда
Старт;

COM:
Открытый конец;

NC:
Нормально закрытый конец;

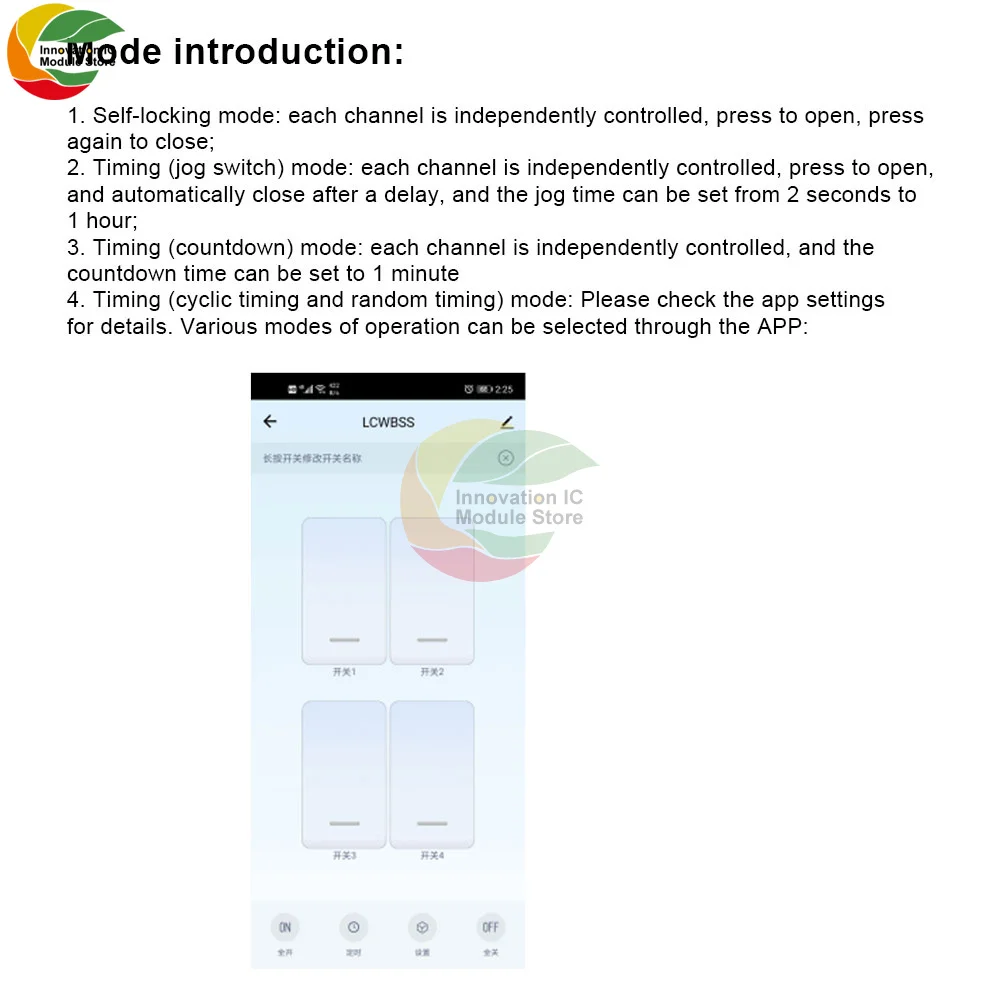

3,Введение
К модели:

1. Режим самоблокировки: каждый канал
Независимо контролируется, нажмите, чтобы открыть, и нажмите снова, чтобы закрыть;

2.Сроки
(Jog switch) режим: каждый канал управляется самостоятельно, нажмите, чтобы открыть, и
Автоматически закрывается после задержки, и время пробежки может быть установлено от 2 секунд
До 1 часа;

3. Сроки
(Обратный отсчет) режим: каждый канал управляется независимо, и обратный отсчет
Время может быть установлено от 1 минуты до 24 часов;

4. Время (циклическое время и случайные сроки) режим:
Пожалуйста, проверьте работу настройки приложения для получения подробной информации

Различные режимы можно выбрать с помощью приложения:

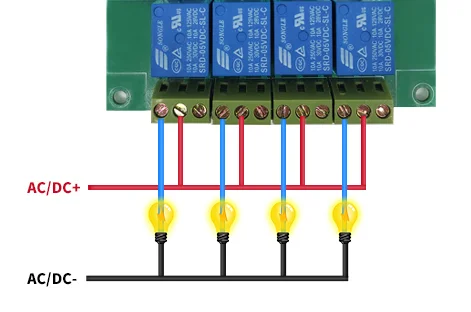

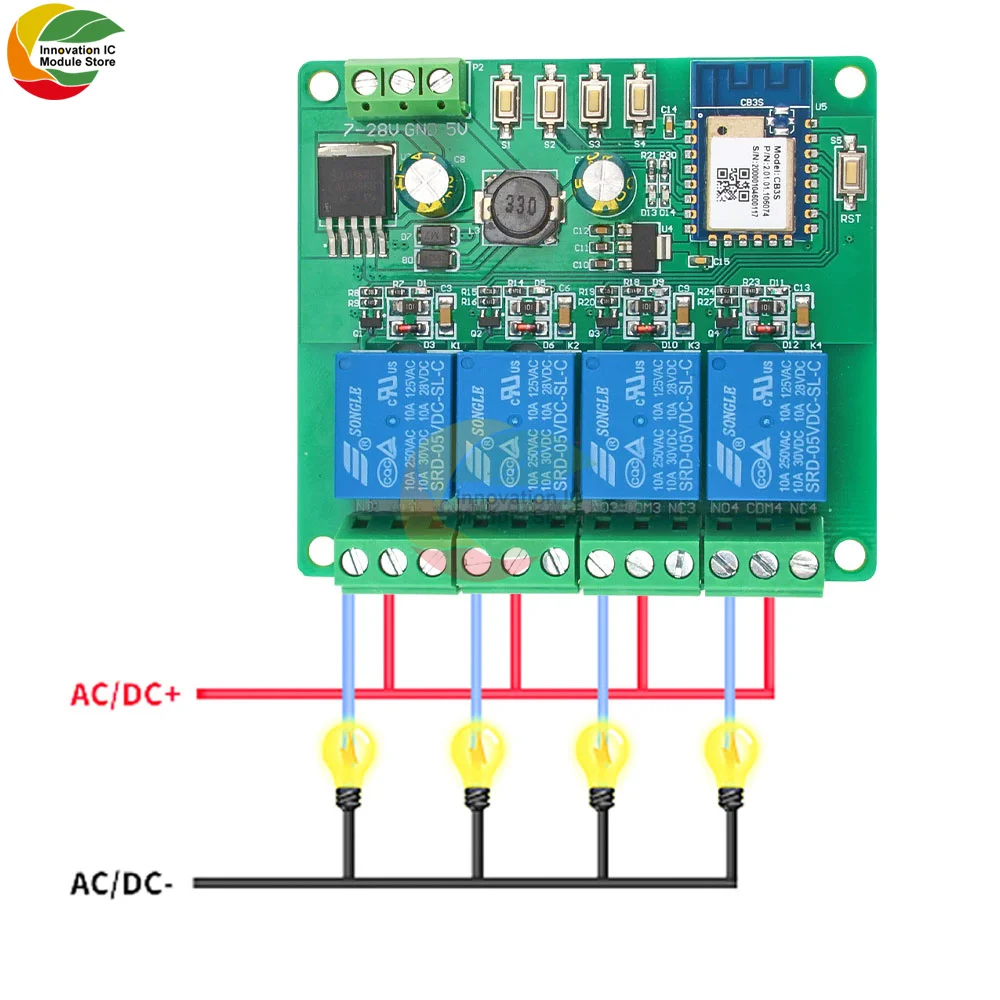

4.,Проводка
Руководство, контрольные лампы:

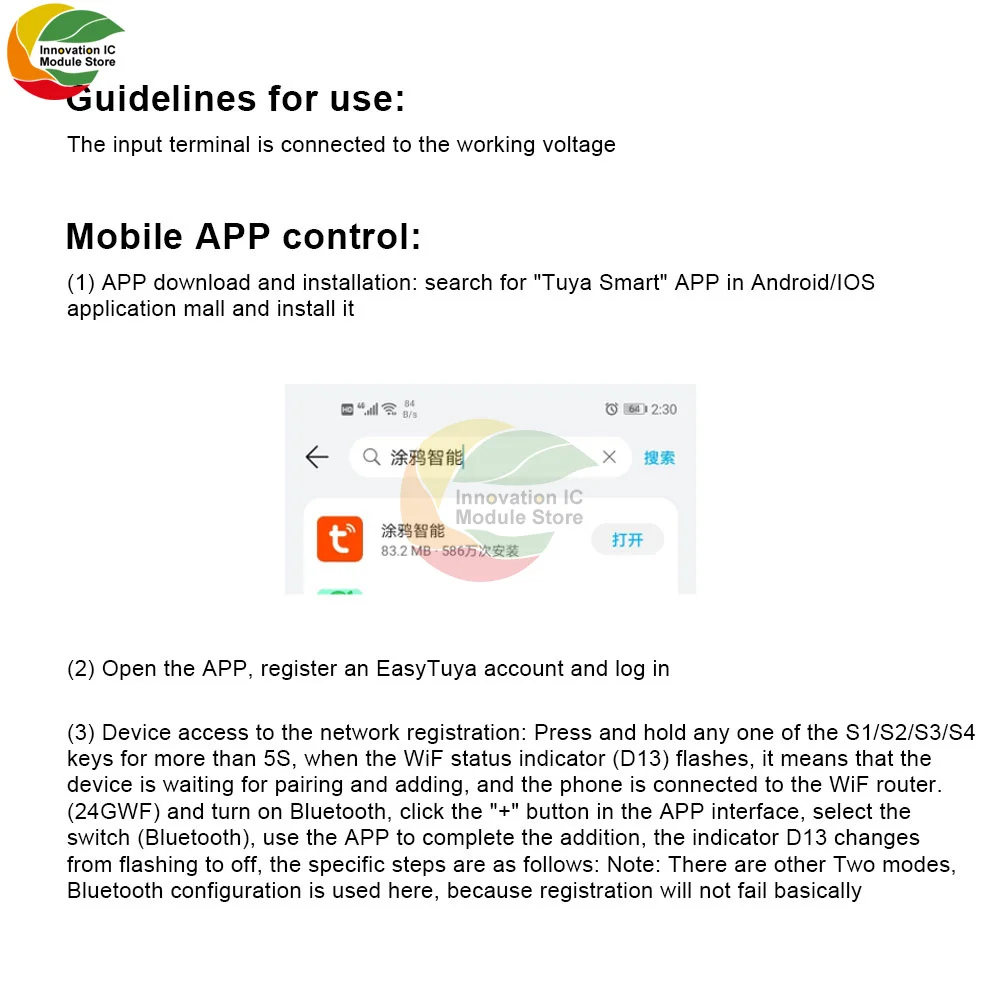

5,Рекомендации по использованию:

Вход
Терминал подключен к рабочему напряжению

1, мобильный
Управление приложением:

(1) Загрузка приложения
И установка: Поиск приложения «Tuya Smart» на Android/IOS
Приложение mall и установите его

(2.)Откройте приложение, зарегистрируйте учетную запись EasyTuya и Войдите в систему:

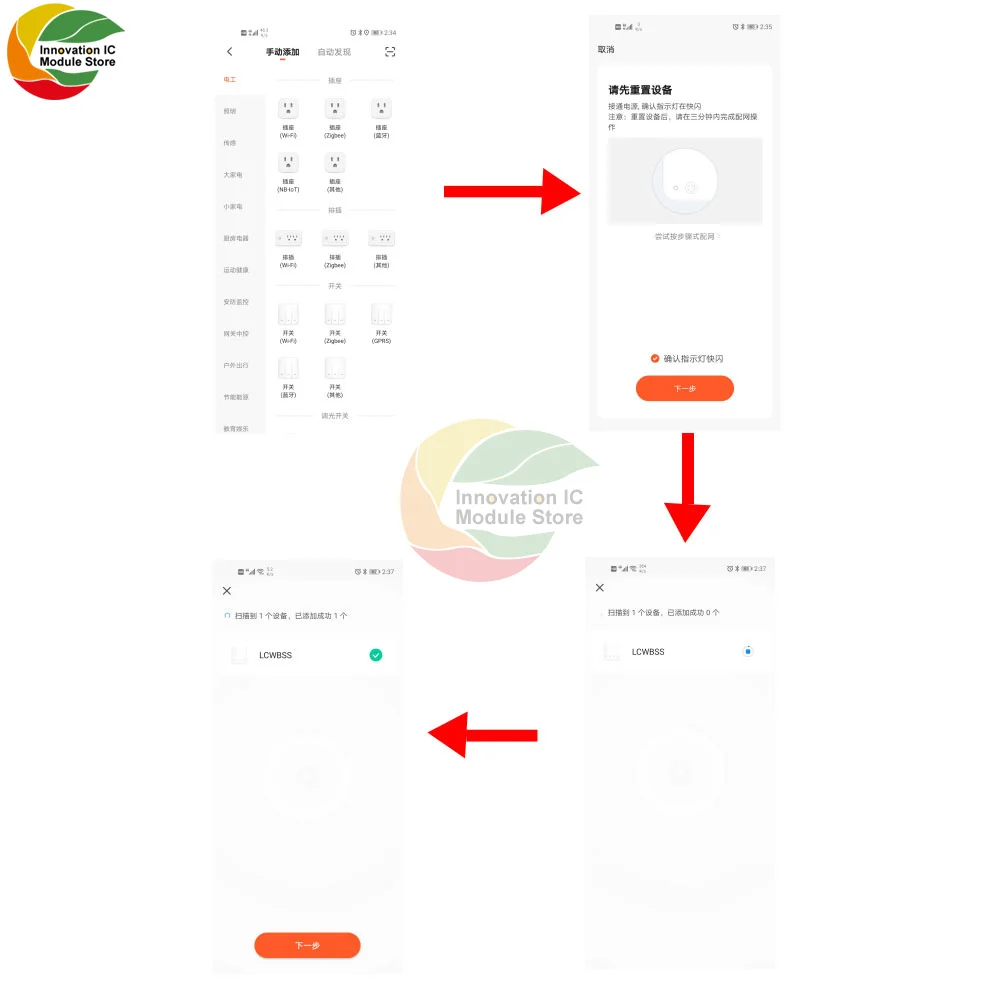

(3.)Регистрация устройства: Нажмите и удерживайте любой из клавиш S1/S2/S3/S4
Более 5S. Когда индикатор состояния WiFi (D13) мигает, это означает, что
Устройство ожидает добавления сопряжения. В это время телефон
Подключен к Wi-Fi роутеру (2,4 GWiFi). ) И Включите Bluetooth, нажмите
Кнопка «+» в интерфейсе приложения, выберите переключатель (Bluetooth), используйте
Приложение для завершения добавления, индикатор D13 меняется от мигания до
Выкл., конкретные шаги следующие:

Примечание: Есть два других режима для сети
Конфигурация. Конфигурация Bluetooth используется здесь, потому что Регистрация будет
Не сработает.

(4) переключатель устройства управления приложением: после добавления
Завершенный, мобильный телефон может удаленно управлять устройством через WIFI/4G/3G
Сеть (если Wi-Fi отключен, вы можете включить Bluetooth и использовать
Управление Bluetooth в пределах десяти метров от устройства). Например, Используйте приложение для
Включите первый переключатель, канал 1 включен, индикатор канала 1 D1 включен,
И устройства, подключенные к каналу 1, работают, как показано ниже:
