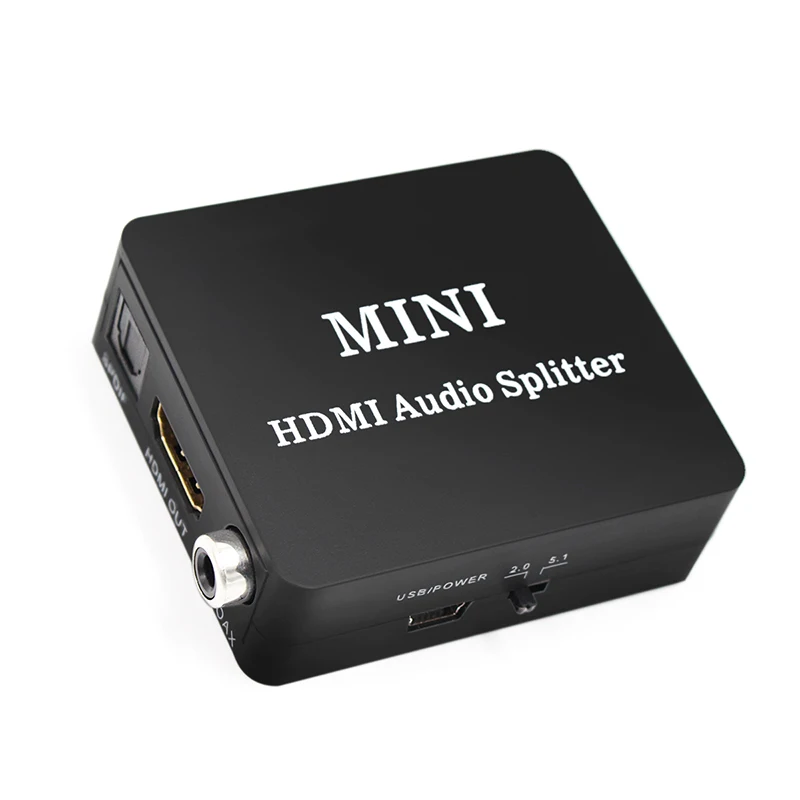

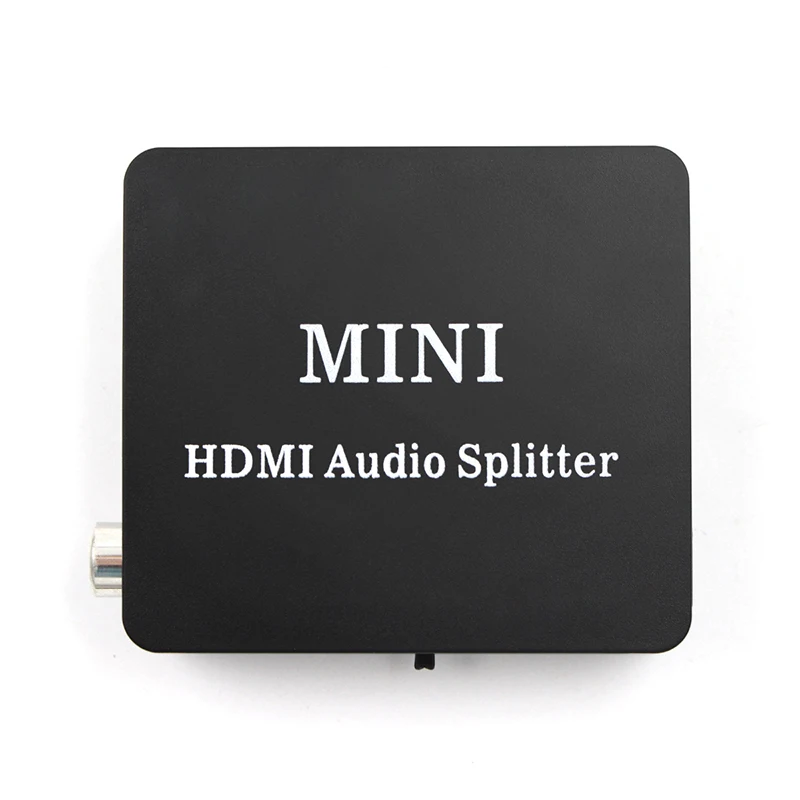

Мини HDMI аудио сплиттер 5 1 HDCP 2 преобразователь в SPDIF коаксиальный 1080p 0 |

Введение: Этот HDMI-HDMI + Аудио конвертер увеличивает аналоговый стерео аудио выход на основе передачи сигнала HDMI. Аналоговый стереосигнал может быть легко подключен к аудиоусилителю. Он может извлечь цифровой аудио сигнал, встроенный в источник HDMI и конвертировать его через коаксиальный выход и SPDIF выход одновременно.

Особенности:

---- Входной порт: 1 * HDMI

---- Выходной порт: 1 * HDMI , 1 * SPDIF,1 * коаксиальный, 1*3,5 мм наушники ---- HDMI вход/выход разрешение: 480i/480p/576i/576p/720p/1080p ---- Аудио режим: HDMI 2,0/HDCP 1,2 ---- HDMI аудио экстрактор: SPDIF, коаксиальный и 3,5 мм аудио наушников ---- Поддержка выход отдельно к усилителю или динамик или 3,5 мм разъем для наушников без подключения ТВ/монитора.

---- Светодиодный индикатор: когда источник связи работает, светодиодный светильник;

---- Отсутствие потери качества;

---- Требуется дополнительная подача электроэнергии, пожалуйста, используйте usb-кабель для питания;

---- Обратите внимание: Этот конвертер не поддерживает устройство sony и blackmagic

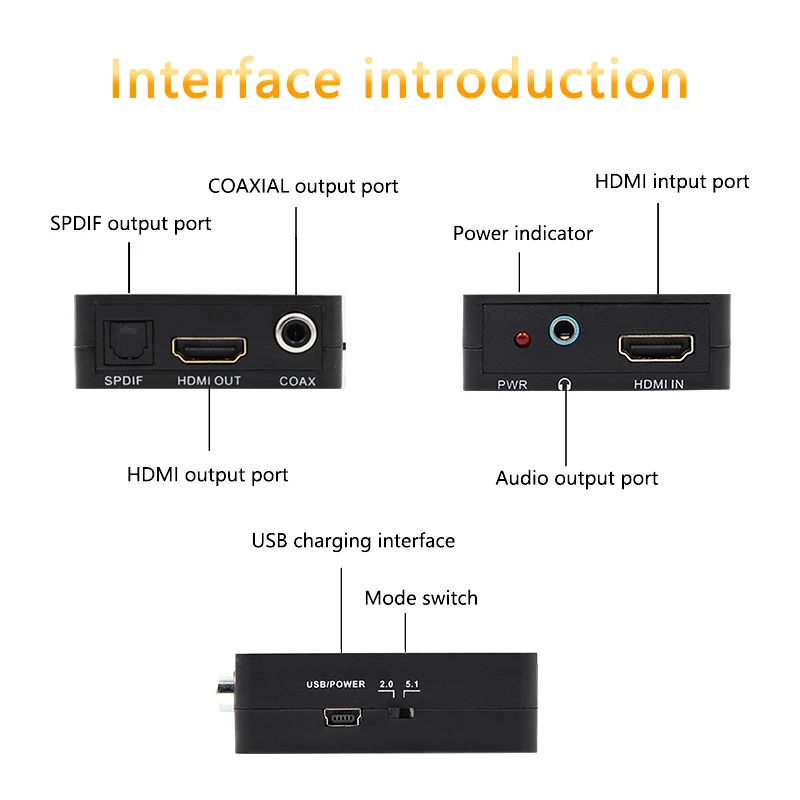

Операционный контроль и функции:

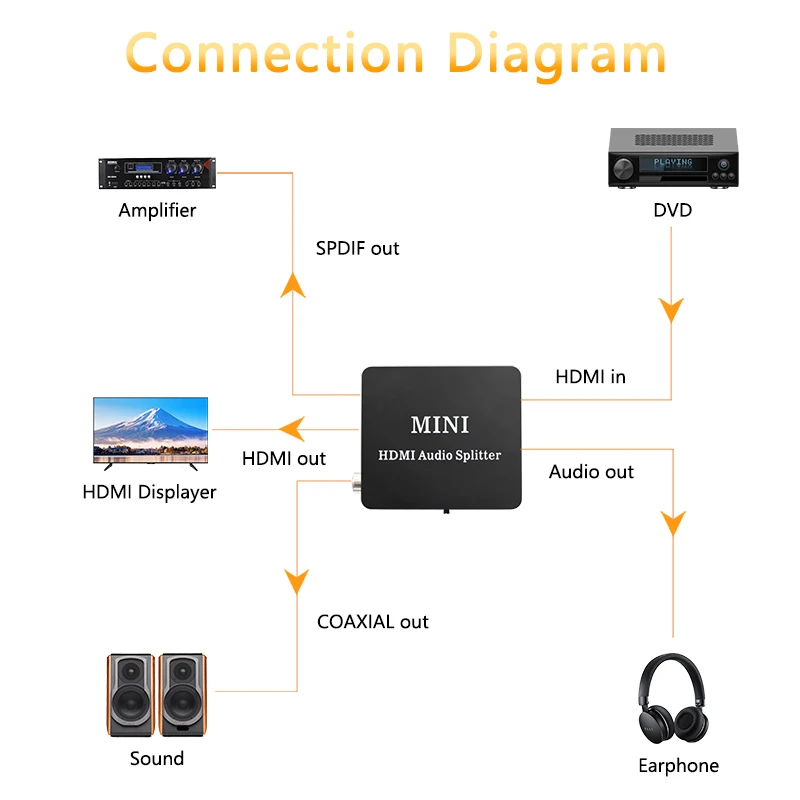

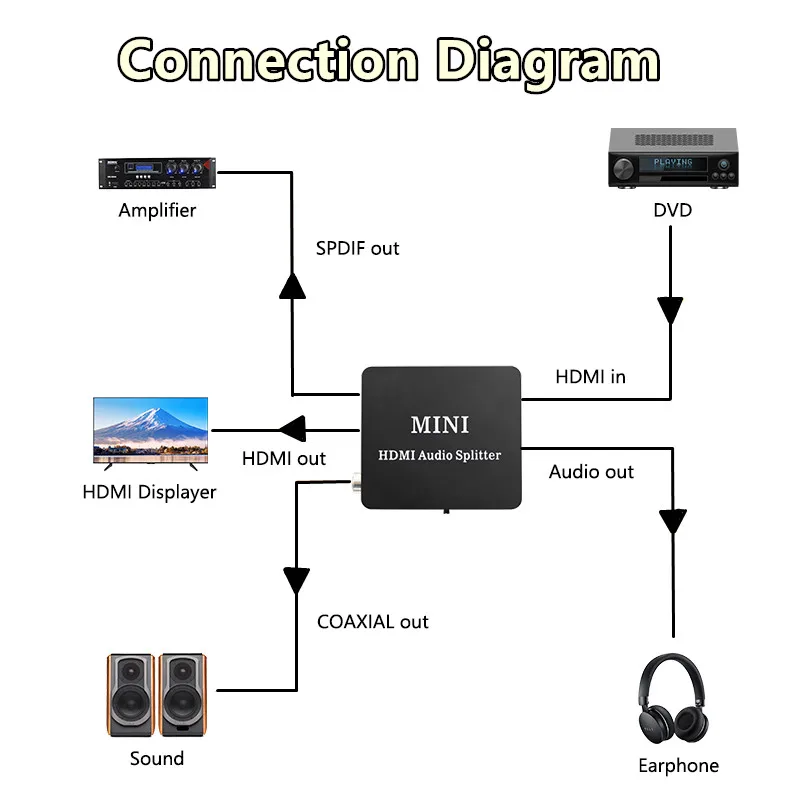

Схема подключения:

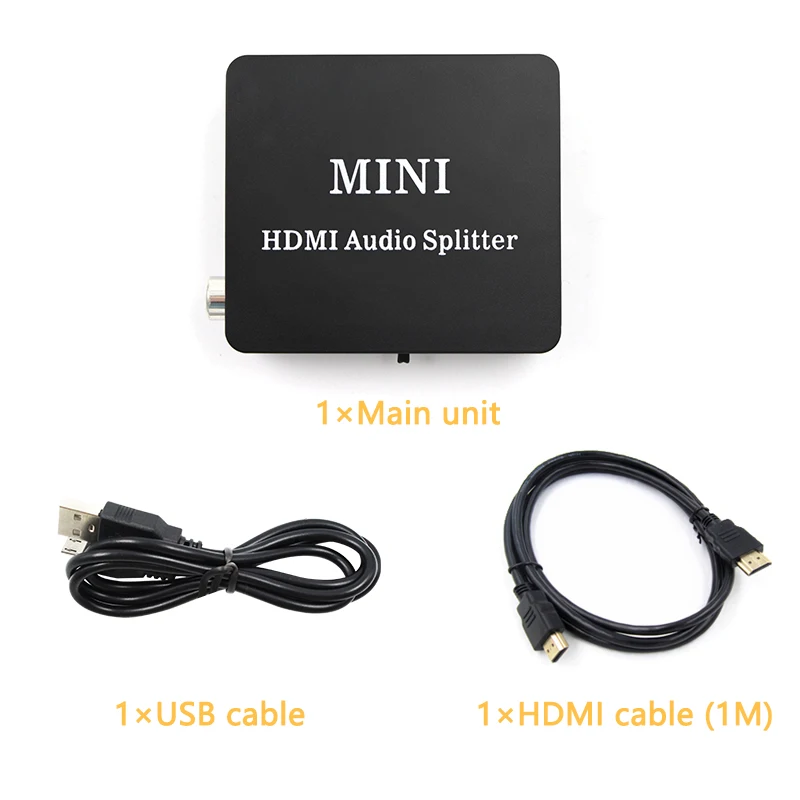

Упаковка:

1 * Основной блок

1 * USB кабель

1 * кабель HDMI 1 м (по вашему выбору)

1 * Руководство пользователя

Часто задаваемые вопросы:

Если вы столкнулись со следующими случаями при использовании продукта, пожалуйста, обратитесь к нему!

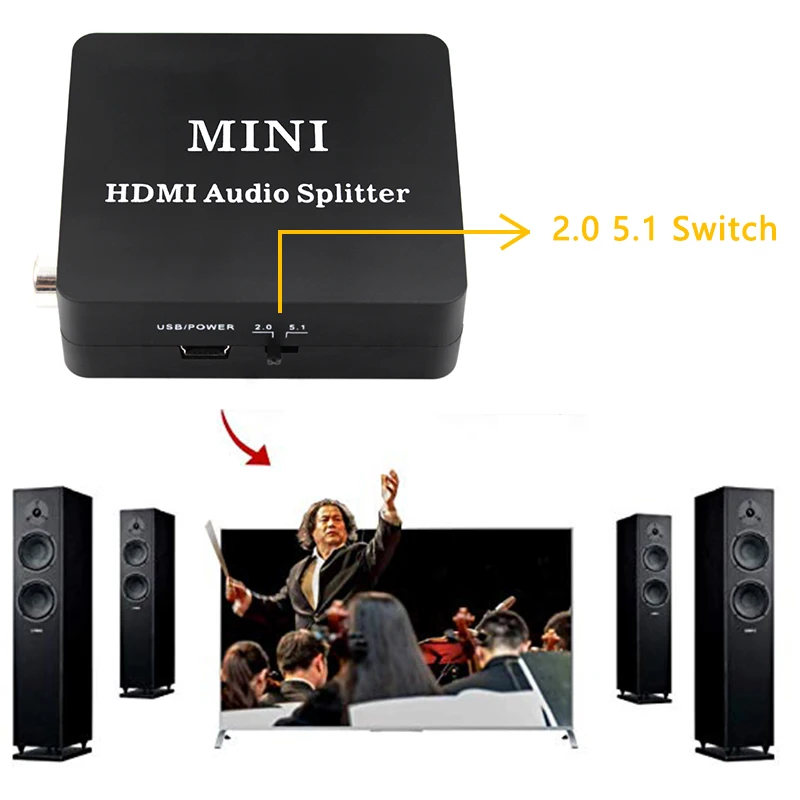

В1: у телевизора есть изображения и нет звука? A1: эта ситуация вызвана выходом аудиосигнала hdmi от устройства источника hdmi, который не поддерживается задней частью телевизора. Процесс заключается в следующем: О: пожалуйста, поверните DIP-переключатель в режим 2,0, перезагрузите аудио-Сплиттер и наблюдайте, является ли это нормальным B: Если шаг а недопустим, пожалуйста, проверьте Режим аудиовыхода hdmi устройства источника HDMI, убедитесь, что установлен режим PCM или Auto C: если вышеуказанные шаги не эффективны, подключите устройство источника HDMI непосредственно к телевизору и наблюдайте, является ли это нормальным В2: нет звука от оптического выхода? A2: эта ситуация вызвана проблемами с совместимостью внешних усилителей и аудиосигнала. Процесс заключается в следующем: A: наблюдайте за портом передачи оптического волокна. Есть ли красный светильник? Если нет, пожалуйста, проверьте подключение кабеля или попробуйте заменить устройство источника hdmi. При нормальных обстоятельствах порт передачи оптического волокна будет иметь красный светильник. B: поверните DIP-переключатель в режим 2,0, перезагрузите аудио-Сплиттер и наблюдайте, если это нормально C: Если шаг B недопустим, пожалуйста, проверьте Режим аудиовыхода hdmi устройства источника HDMI, убедитесь, что он установлен в режим PCM или Auto. Затем попробуйте шаг B D: если вышеуказанные шаги не эффективны, подключите устройство источника HDMI непосредственно к телевизору и наблюдайте, является ли это нормальным В3: нет звука или шума от выхода наушников? A3: обращаем ваше внимание на то фронтальный сигнал представляет собой 5,1-Формат аудио сигнала. Процесс заключается в следующем: О: пожалуйста, поверните DIP-переключатель в режим 2,0, перезагрузите аудио-Сплиттер и наблюдайте, является ли это нормальным B: Если шаг а недействителен, пожалуйста, проверьте Режим аудиовыхода hdmi устройства источника HDMI, убедитесь, что он установлен в PCM или автоматический режим, а затем попробуйте шаг A C: если вышеуказанные шаги не эффективны, подключите устройство источника HDMI непосредственно к телевизору и наблюдайте, является ли это нормальным В4: Может ли оптический волоконный выходной сигнал 5,1? A4: для вывода 5,1 сигналов, переднее оборудование должно быть настроено соответствующим образом. Процесс заключается в следующем: О: пожалуйста, поверните DIP-переключатель в режим 5,1, перезагрузите аудио-Сплиттер и наблюдайте, является ли это нормальным B: Если шаг а недействителен, пожалуйста, проверьте Режим аудиовыхода hdmi устройства источника HDMI, убедитесь, что настроили необработанные данные или автоматический режим, затем попробуйте шаг A C: если вышеуказанные шаги не имеют эффекта, пожалуйста, предоставьте модель переднего и заднего устройства источника hdmi и модель задней панели телевизора. Q5: почему выход наушников имеет шум при сигнальном состоянии 5,1? A5: Поскольку этот продукт имеет только функцию декодирования pcm2.0, нет функции декодирования сигнала 5,1, такой как DTS и Dolby
