Широкий диапазон напряжения 5в 30в фотографический модуль с таймером

Широкий диапазон напряжения 5в 30в фотографический модуль с таймером

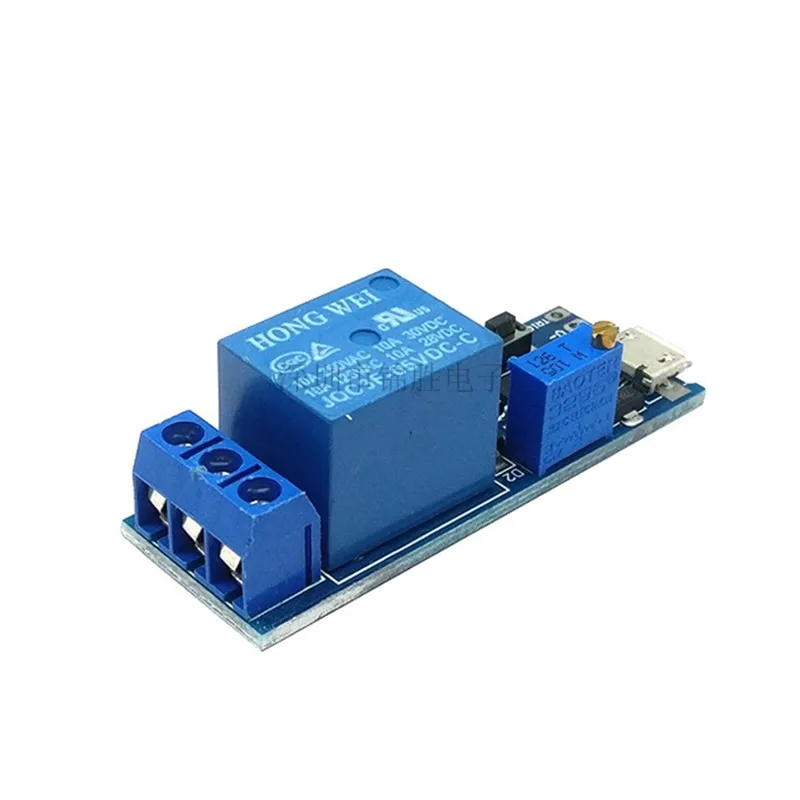

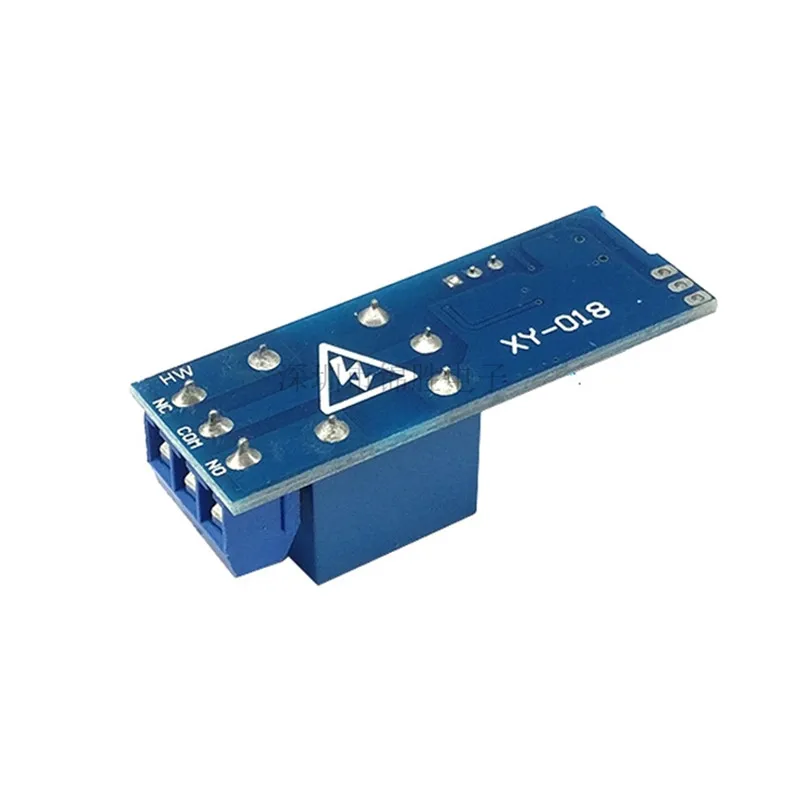

Широкий диапазон напряжения 5V-30V реле задержки запуска модуль с таймером задержки задержка включения кнопка включения

Основные характеристики модуля:

Время может быть отрегулировано потенциометром для удовлетворения ваших большинства случаев.

С MicroUSB 5,0 в Потребляемая мощность, это очень удобно в использовании.

5-30 в ультра-широкое напряжение питания.

Есть два режима запуска: внешний триггер и кнопка на плате.

С реле выдвижной световой светильник.

Сильная способность анти-помех, реле не будет сбоя при различных интерференциях, подходит для промышленного контроля.

Характеристики модуля:

1. Рабочее напряжение: любое напряжение между широким напряжением 5-30 в, MicroUSB и сварочным терминалом два интерфейса питания

2. Режим работы: после подачи питания к модулю статус выходного терминала модуля: нормально открытый (нет) отключен от общего терминала (COM), И нормально закрытый (NC) соединен с общим терминалом (COM).

Подайте слабый импульсный сигнал на внешнем триггерном терминале (TRIG), или в тот момент, когда нажата кнопка триггера, реле активируется, и светильник индикатора работы включен. В это время статус выходного терминала реле: нормально открытый (нет) и общий терминал (COM) подключен. Нормально закрытые (NC) и общие (COM) отключены. После 0-24 секунд (это время может быть отрегулировано в соответствии с вашими потребностями), реле отключено, и реле возвращается в состояние перед запуском.

3. Время может быть отрегулировано потенциометром, по умолчанию 0-24 секунды. Если это занимает больше времени, вы можете заменить больший конденсатор (C2) или потенциометр самостоятельно. Формула времени задержки: T = 1.1RC. К примеру: конденсатор с алюминиевой крышкой, 22 мкФ и устойчивость к высоким температурам, 1 м, затем T = 1,1*0,000022*1000000 = 24,2 секунд.

4. С реле выдвижной световой светильник.

5. Модуль может управляться: 10A 250VAC (AC), 10A 30VDC (DC) или меньше нагрузки.

6. С релейной защитной пленкой.

7. Конец сигнала модуля разработан с выдвижной и фильтрующей схемой, которая имеет сильную способность анти-помех и подходит для промышленного контроля. Многие производители добавили оптомуфты для изоляции, но модуль не изолирован от земли триггерного сигнала, который не имеет эффекта от помех. После тестирования установлено, что стабильность триггерного терминала должна быть улучшена, чтобы противостоять помехам. Реле не будет сбоя независимо от того, находится ли модуль в среде электромагнитных помех или в момент включения или выключения модуля.

8. Размеры: 5,4*1,9*1,8 см (длина * ширина * высота)

9. Вес: 16 г

Применение:

1. Анти-Вор сигнализационный задержки, в установке и светильник управления светильник и т. д.

2. Задержка подключения бортового оборудования для предотвращения чрезмерного тока от сжигания бортового оборудования, когда автомобиль горит.

3. Там, где есть необходимость последовательного запуска, чтобы предотвратить несколько устройств от начала в то же время и электрический ток слишком велик, чтобы сжечь электроприборы.
