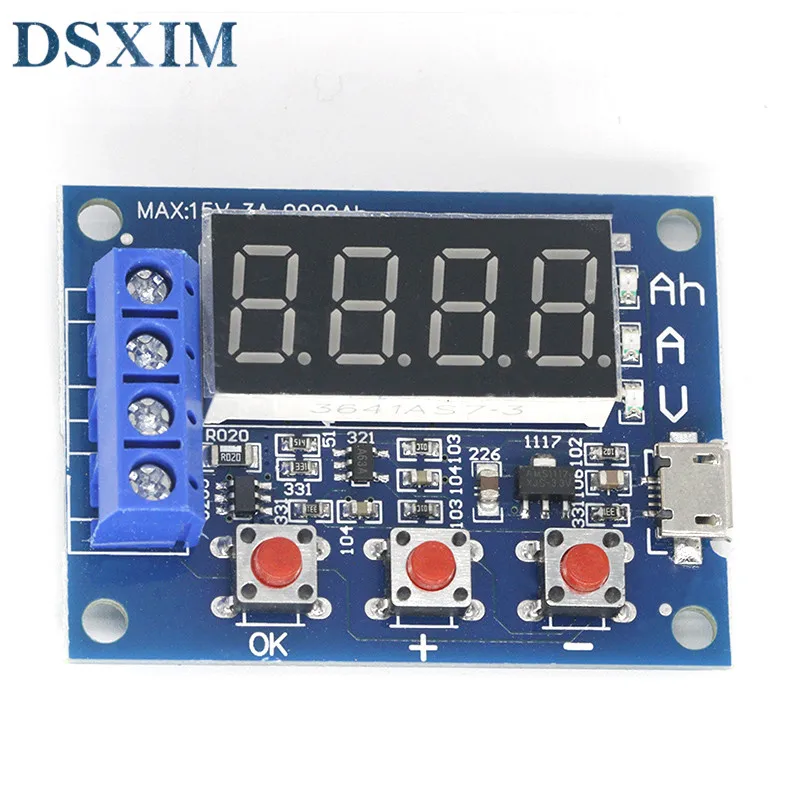

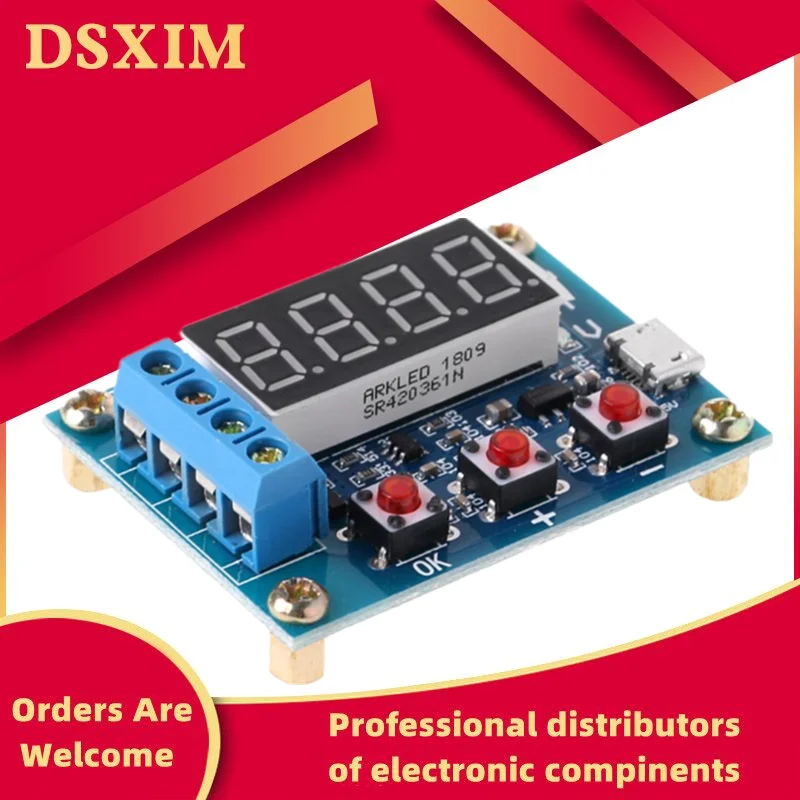

ZB2L3 Батарея Ёмкость Тесты er внешний сброс нагрузки Тип 1 2-12V 18650 равных высокое

ZB2L3 Батарея Ёмкость Тесты er внешний сброс нагрузки Тип 1 2-12V 18650 равных высокое

Спецификация:

\

Напряжение источника питания: DC4.5-6V (интерфейс micro USB)

\

Рабочий ток: не более 70 мА

\

Разрядное напряжение: 1,00 V-15,00 V Разрешение 0,01 V

\

Выходного напряжения диапазон: 0,5-11,0 V

\

Поддержка через ток: не более 3.000A разрешение 0.001A

\

Погрешность измерения напряжения: менее 1% + 0,02 в

\

Ошибка измерения тока: менее 1.2% +-0,002a

\

Диапазон емкости аккумулятора: 9999Ah (1Ah = 1000mAh), когда значение большое, Десятичная точка смещается на переключатель, когда она ниже 10Ah, она отображается как X.XXX, когда он достигает 10Ah или более, он отображается как XX.XX и так далее.

\

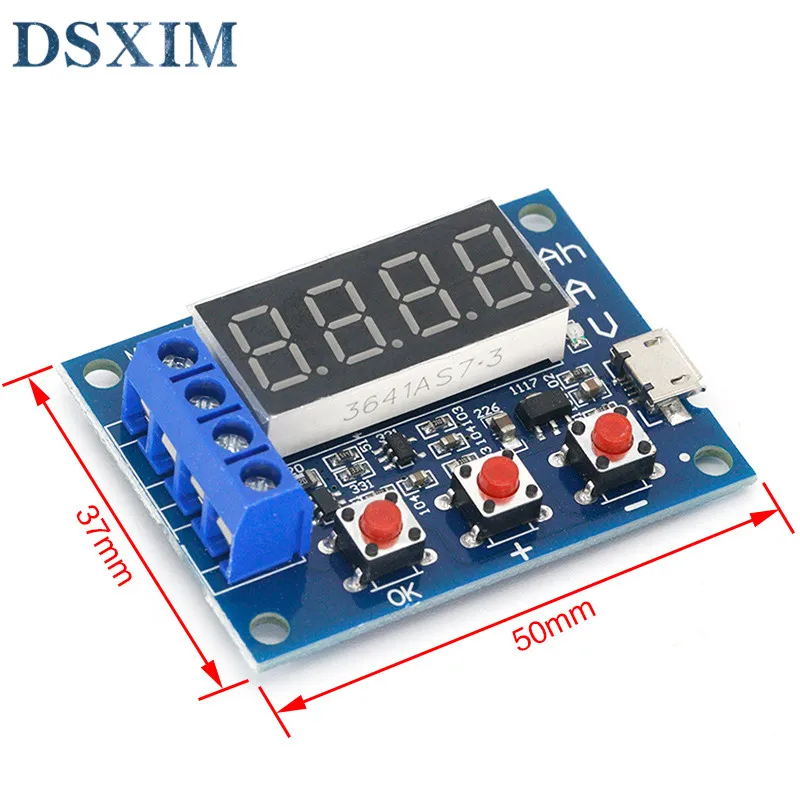

Размер печатной платы: 50 мм x 37 мм

\

Размер готового продукта: 50 мм X 37 мм X 17 мм (Длина X Ширина X высота, включая высоту медной стопы)

\

Масса платы и аксессуаров: одиночная доска 28 г (включая медную колонку), два керамических резистора 5 Вт 9 г, резисторы 50 Вт около 27 г (включая провод)

\

Примечание: для повышения точности измерения напряжения, эта схема специально разработана для смещения постоянного тока. Когда терминал не подключен, будет отображаться очень маленькое напряжение, которое не влияет на фактическое измерение. При коротком замыкании входной терминал (на этот раз должен быть 0 В) будет отображаться 0. Если вы хотите понять принцип, вы можете обратиться к теорему суперположения в электротехнике.

\

Инструкции:

\

1. Тестируемый аккумулятор должен быть полностью заряжен.

\

2. Подключите положительный полюс батареи под тестом к положительному входу, а отрицательный полюс к отрицательному входу. Не Переворачивайте соединение (обратное соединение с нагрузкой может повредить цепь)! Подключите нагрузку к положительному выходу и отрицательному выходу, а также Включите микро-usb тестера (не доступен для настольного компьютера или ноутбука USB), и напряжение батареи отображается в это время.

\

3. Чтобы начать тест напрямую, вам нужно всего лишь нажать кнопку «ОК». Тестер может автоматически установить подходящее выходное напряжение в соответствии с полным напряжением заряда аккумулятора и будет мигать 3 раза перед началом теста. Если вам нужно вручную установить конечное напряжение, вам нужно всего лишь нажать кнопку «+» или «-», чтобы изменить состояние отображения напряжения батареи. Конца напряжение дисплея начинается с P и задней представляет собой значение напряжения с разрешением 0,1 V. После настройки нажмите «OK», чтобы начать тестирование.

\

4. После начала тестирования тестер включит электронный переключатель, который контролирует нагрузку, и данные процесса тестирования будут отображаться по очереди среди емкости разряда (Ah), ток разряда (а) и напряжение батареи (в). Когда напряжение аккумулятора достигает установленного выходного напряжения, тестер отключает переключатель управления нагрузкой, а отображаемые данные остаются на емкости (Ач) и быстро мигает с соответствующим индикатором. В это время отображаемая емкость является фактической разрядной емкостью аккумулятора, нажмите его, как только «ОК» может остановить мигание и сделать Отображение данных стабильно, нажмите кнопку «OK» снова, чтобы восстановить состояние, только что включенное, вы можете заменить батарею, чтобы проверить следующий раздел...

\

Код ошибки и значение:

\

Err1: напряжение батареи выше 15 в

\

Err2: напряжение батареи ниже установленного выходного напряжения

\

Err3: аккумулятор не может выдерживать сброс нагрузки или слишком большое внутреннее сопротивление цепи

\

Err4: чрезмерный ток (ток превышает 3,1 а)

\

Err5: неправильное использование или ошибка проводки привели к тому, что устройство сгорело и не может быть использовано (текущий образец или переключатель управления MOS выгорел)

\

Примечание: Если аккумулятор подключен обратно, когда нагрузка подключена и ток нагрузки большой (около> 0,8a)), Это может повредить цепь переключателя!
