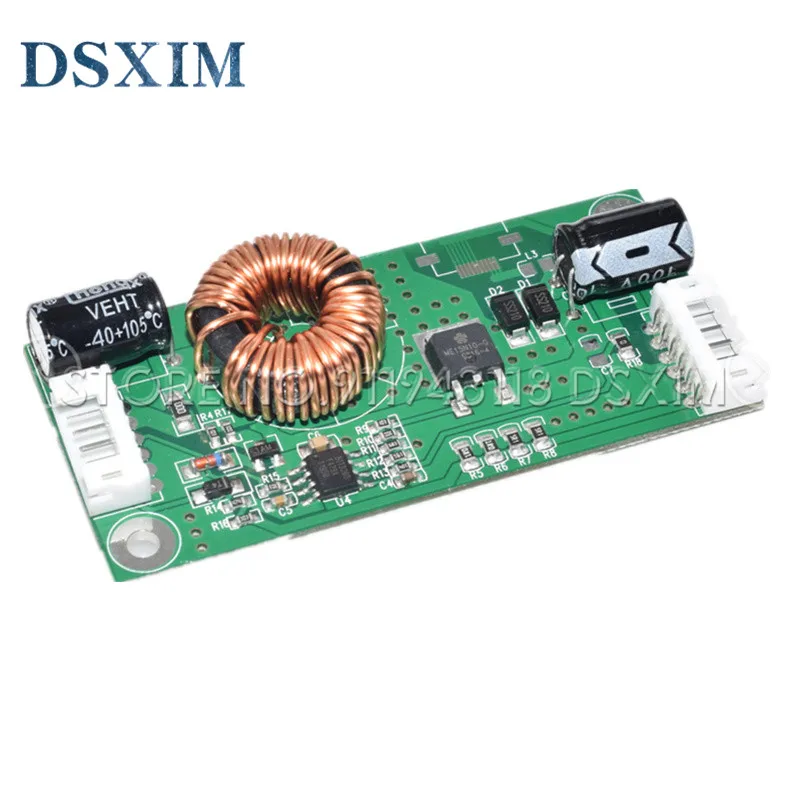

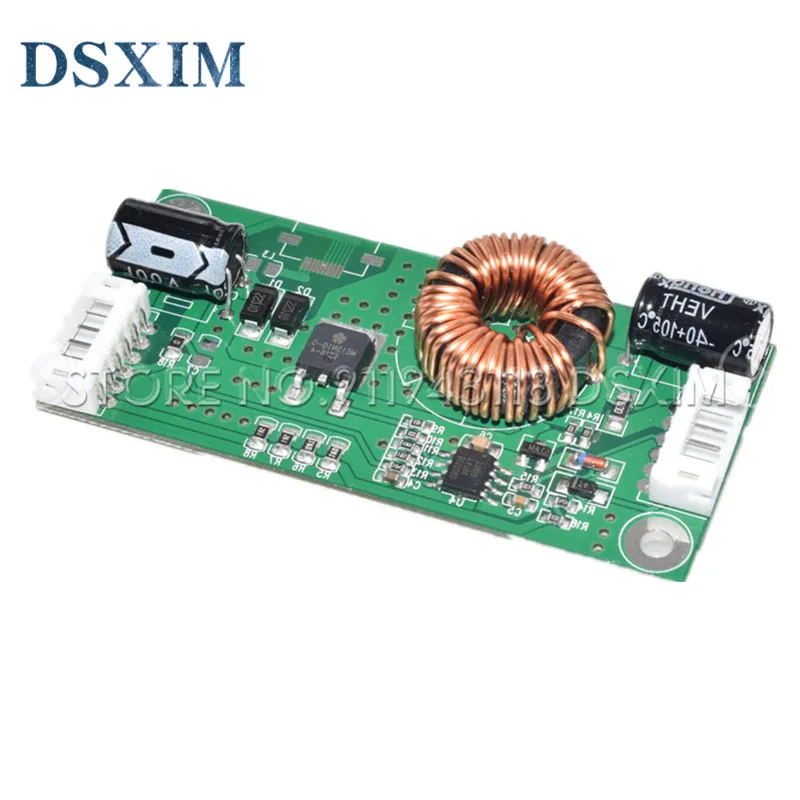

14-37 дюймов драйвер светодиодной подсветки доска ЖК-дисплей ТВ постоянного тока

14-37 дюймов драйвер светодиодной подсветки доска ЖК-дисплей ТВ постоянного тока

Описание:

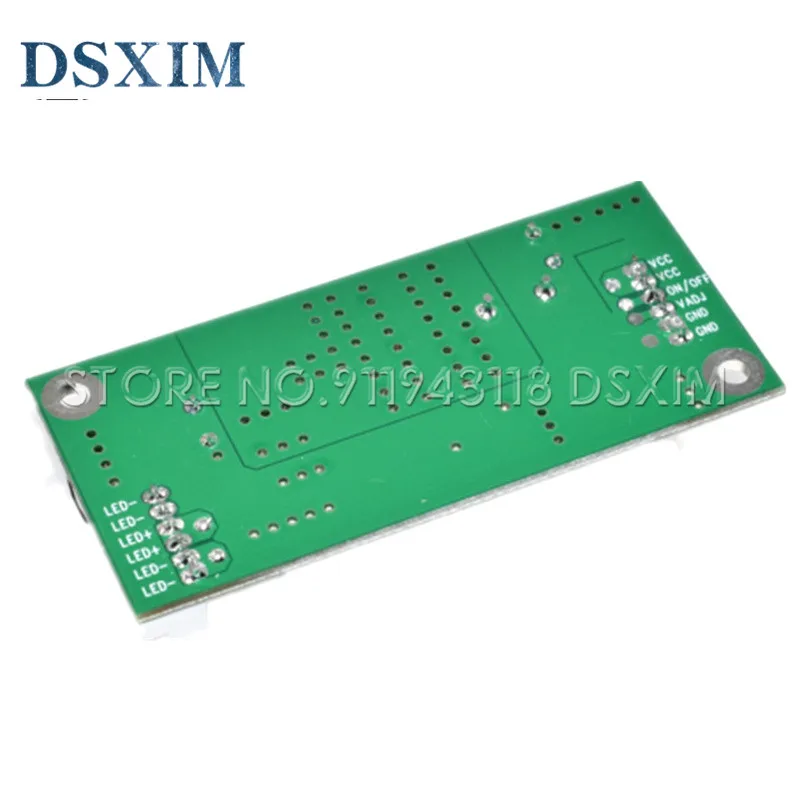

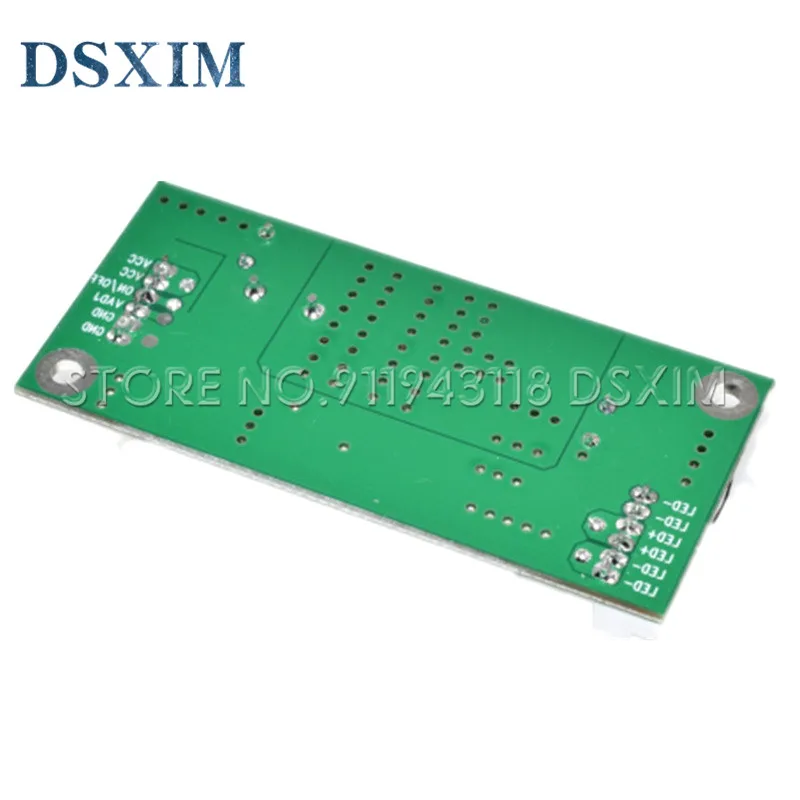

Общий электронный символический код подсветки:
1. VCC: положительное напряжение, напряжение цепи (напряжение обычно 12 В или 24 В)
2..Вкл/Выкл, ВКЛ, EN,ON_BL:Сигнальный штырь переключателя
3..PWM,PDIM,VDAJ,BL-PWM:Штырь регулировки яркости
4..GND:Заземление (отрицательный электрод)
5.Светодиодный +:Светильник с положительным электродом (лампа)
6.Светодиодный-:Светильник с отрицательным электродом (лампа)

Применение:

Особенности продукта:
· 14-37 дюймовый светодиодный драйвер лампы с подсветкой плата постоянного тока
· BOOST структура
· Эффективность преобразования достигает более 92%
· Низкое нагревание устройства,Стабильность, более длительный срок службы
· PCB небольшой, тонкий дизайн, ошибка контроля тока в пределах ± 5%
· Вы можете использовать блок питания 12 В для снижения стоимости системы!
· Этот продукт является платой постоянного тока, напряжение автоматически адаптируется
· Повышение температуры контролируется при температуре около 25 градусов (повышение температуры = температура поверхности устройства-температура окружающей среды)
· Предельные параметры:
В тех случаях, когда до 24V вход: Vout = 75V Vout = 720mA максимальный или 60 Вт
Когда до 12 В вход: Vout = 75 в Iout = максимум 400 мА или 30 Вт

Теплый наконечник:

Предельный параметр относится к максимальной емкости, когда продукт в процессе приложения. На самом деле, пожалуйста, под ограничительными параметрами, чтобы обеспечить надежность продукта при использовании.
