CDPRO2 CDM3/4/9 Поворотная цифровая Выходная плата IIS к коаксиальным I2S SPDIF ЧАСЫ PLL -

CDPRO2 CDM3/4/9 Поворотная цифровая Выходная плата IIS к коаксиальным I2S SPDIF ЧАСЫ PLL -

Особенности

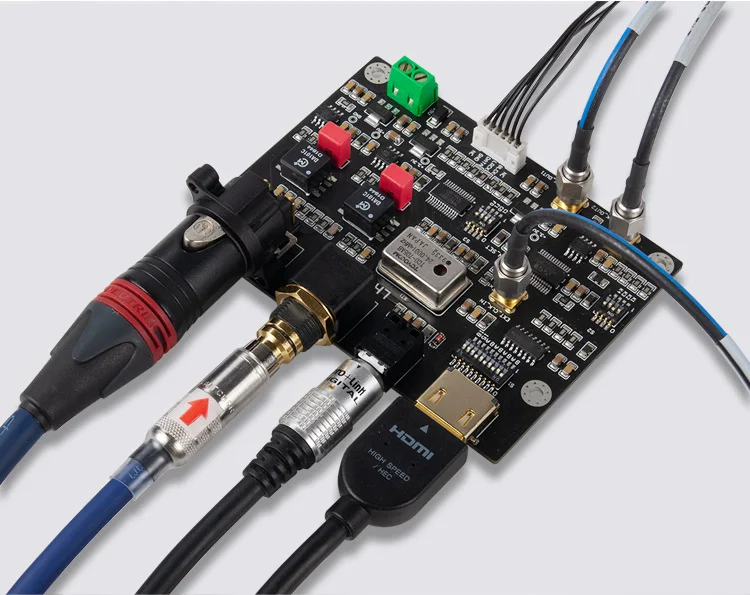

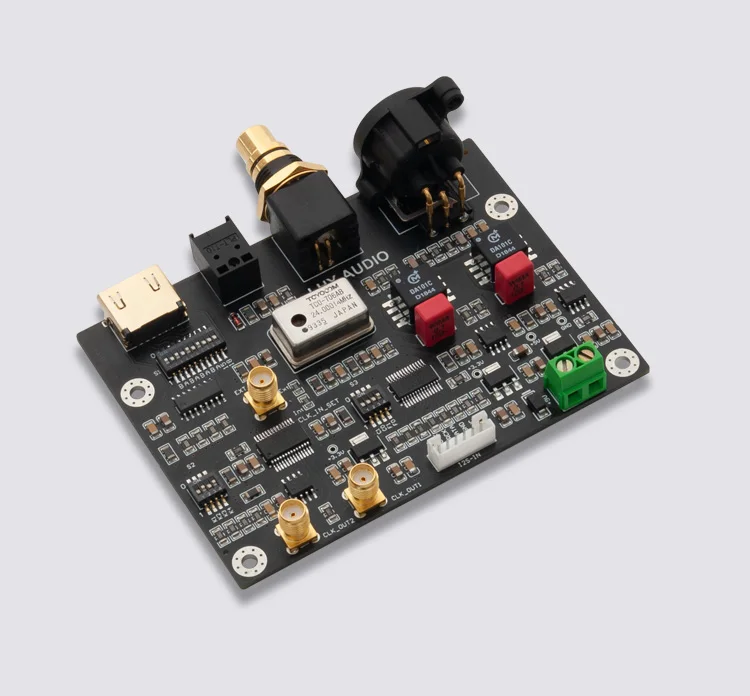

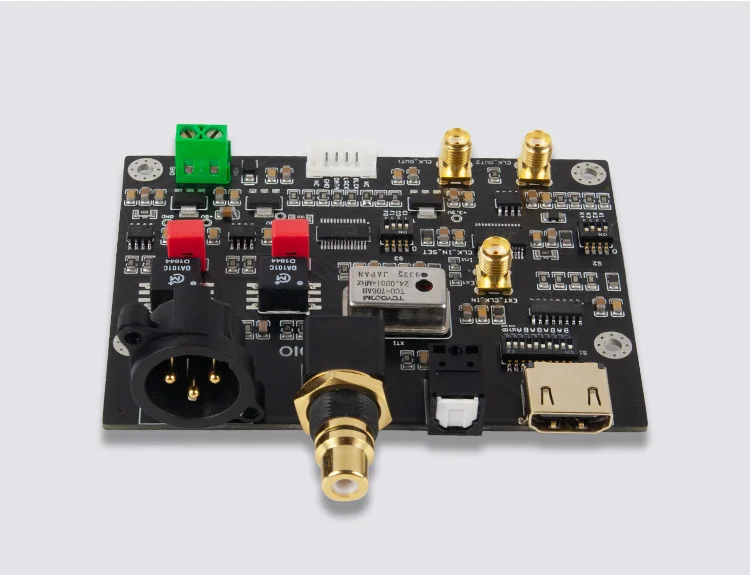

Эта Коаксиальная Выходная плата разработана специально для поддержки различных цифровых вертушек, таких как CDM и CDpro2. Имеет 3 основные функции:

Преобразование сигнала IIS в коаксиальный SPDIF сигнал, привод 2 DS8921 в качестве сигнала, а затем выход в RCA/BNC/Оптическое волокно/AES через цифровой изолирующий трансформатор DA101C (может быть обновлен до SC947-02LF), поддержка подойдет как для повседневной носки, так режим.
Привод IIS сигнал через LVDS чип и выхода его на HDMI-IIS интерфейс (A/B режим можно установить через 10-бит поворотный переключатель) который может быть совместим с большинством современных декодеров с HDMI-IIS входным интерфейсом.
Два часовых сигнала выводятся одновременно, часы используют новый импортированный TCOX + PLL, в общей сложности 2 набора тактового выхода, CLKOUT1 (вождение DIT4192), CLKOUT2 может обеспечить сигнал часов обратно на поворотный стол. В то же время плата имеет порт ввода часов, который может быть обновлен с помощью входного сигнала OCXO или rubidium для замены стандартного VCXO;

Технические характеристики

Входной интерфейс: ies (CDM349 CDpro2 SONY и т. Д.)
Выходной интерфейс: коаксиальный, AES, оптическое волокно, HDMI-IIS
Тактовый вход: Встроенный VCXO + PLL, может быть подключен к OCXO, rubidium Clock RB и т. Д.
Тактовая мощность: 8,4672/11,2896/12,288/16,9344/22,5792/24,576 МГц
Поддержка ies (HDMI): до 192K/24 бит, режим A/B может быть установлен
Волокно/коаксиальный/AES поддержка: до 192K/24 бит
Источник питания: DC7 ~ 9V, 0.5A
Размер: 99x74mm
