Улучшенная DAC-03B была продана.

Модифицированная конфигурация DAC-03B выглядит следующим образом:

PCM1794A декодирование + получение CS8416 + OP2604AU операционный усилитель * 3 шт. + CS3310 электронный Громкость + TPA6120 усилитель уха + Американская версия Qualcomm QCC5125 Bluetooth 5,1 + SA9023 карта дочери или TE7022L карта дочери.

Эта машина может производить различные системы напряжения, пожалуйста, обратите внимание на напряжение при фотографировании, по умолчанию 220 В.

Преобразование I/V и схема LPF, рекомендованная TI:

Почему амплитуда выходного сигнала декодера намного выше? CD проигрыватели и другие HIFI аудио источники все выходные 2000мв. Несомненно, динамика, детали, уровни и соотношение сигнал/шум на высоком уровне не сопоставимы с низкоконечными аудиоисточниками! Разумно разработанные усилители мощности позволяют более высоким входным амплитудам, и с высокоуровневыми аудиоисточниками, они могут приложить свой потенциал! Если I/V часть параметров настроена искусственно, а выходной уровень снижен, чтобы адаптироваться к низкому усилителю мощности, звуковое поле будет затягиваться, и звук будет жестким, и усиление не будет стоить потери. Использование потенциометра для регулировки выходного уровня может достичь соответствия с последующим усилителем мощности. Усилитель мощности с высоким входом уровня рекомендуется по умолчанию к выходу уровня 2 В.

По умолчанию громкость контролирует только наушники, а не линейный выход, поэтому эффект хороший, если вы хотите контролировать, пожалуйста, сообщите заранее. Вы можете изменить его самостоятельно без сварки.

Оборудование на картинке может использоваться с цифровым выходом.

1. Характеристики производительности:

◆Эта машина имеет 4 канала цифрового переключения входного сигнала: USB, коаксиальный, оптическое волокно, Bluetooth.

◆Эта машина имеет 2 стерео RCA несимметричные выходы: нормальный выход, трубчатая буферная выход. Удобно сочетать ламповый усилитель или каменную машину для получения различных эффектов.

◆Основная Плата усилителя принимает Двухпанельный дизайн, черный высококлассный припой сопротивляется.

◆Цифровой прием и цифровое-аналоговое преобразование принимают известный CS8416 компании CIRRUS и PCM1794A компании TI.

◆Выходная часть электронной трубки этой машины принимает промежуточную частоту и влажную вакуумную трубку 6N3, звук мягкий, высокое напряжение и нить являются регулируемым источником питания постоянного тока.

◆Резисторы и конденсаторы этой машины собраны с высококачественными дискретными компонентами fever, так что качество звука может быть гарантировано: Дейл резисторы, дневной свет резисторы, Panasonic резисторы, WIMA полипропиленовые конденсаторы, sulun конденсаторы, CBB ультра-маленькие полипропиленовые Металлизированные конденсаторы, независимые каменные конденсаторы и т. Д., Не используйте обычные оригиналы, такие как полиэфир и керамические чипы. Чтобы обеспечить преимущества чистого тембра, высокое разрешение, низкое окрашивание звука и открытое звуковое поле.

◆Использование трансформатора R-type с превосходной производительностью для источника питания (обычно только для высококлассных моделей). Хотя стоимость намного выше, чем у тороидальных и квадратных трансформаторов, она имеет высокую эффективность и низкую магнитную утечку.

◆Цифровая часть и аналоговая часть самостоятельно выпрямляются, фильтруются и стабилизируются для источника питания для уменьшения помех.

◆Функции этой машины контролируются MCU, и статус канала и громкость в последний раз, когда он был выключен, запоминаются.

◆Электронный громкость принимает чип CS3310, электронный громкость уровня лихорадки, хорошую синхронизацию, длительный срок службы и отсутствие шума.

◆Amp использует чип TPA6120, который является чипом усилителя уровня лихорадки.

2. Характеристики:

★Размеры: Ширина 260 мм, глубина 167 мм, высота 55 мм (без ручки, ножки машины, размер разъема)

★Частотная характеристика: 20 Гц-30 кГц

★Отношение сигнал/шум: Обычный порт Выход: 110 дБ

Выход трубного порта: 90 дБ

★Гармонические искажения: Обычный порт Выход: <0.001%

Выход электронного трубного порта: <0.1%

★Поддержка 16 бит, 20 бит, 24 бит Цифровой поток

★Поддержка следующих частот выборки: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 192 кГц

★Выходной уровень: 2000 мВ

★Динамический диапазон: 120 дБ

★Входное сопротивление: цифровой 75 Ом

★Выходное сопротивление линии: 600 Ом

★Входное напряжение: 110 В, 220 В/50 Гц

★Вес нетто: около 1,75 кг

3. Изображения продукта:

Серебристая панель:
Черная панель:

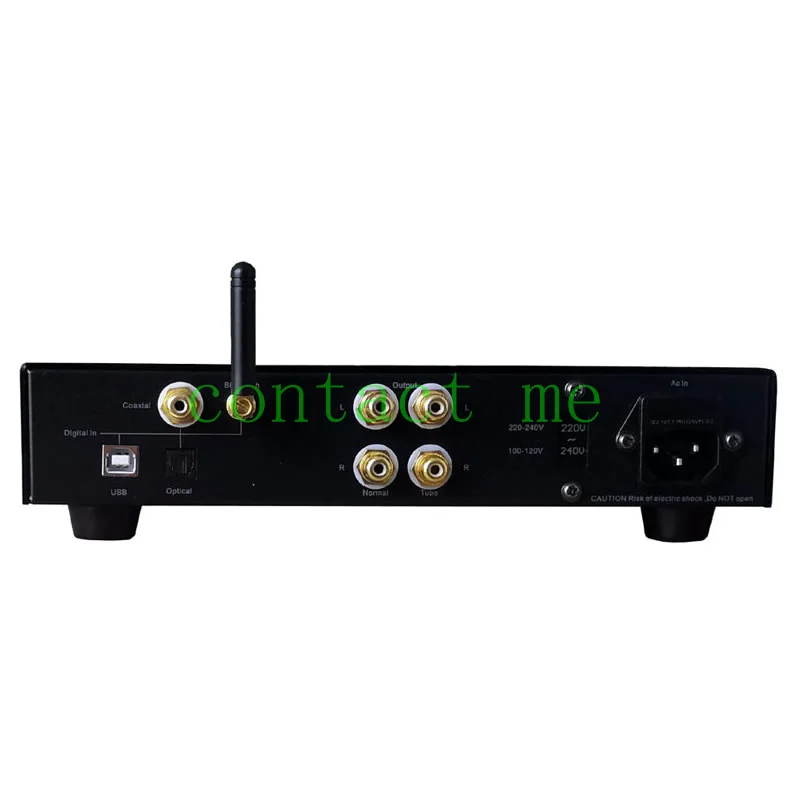

Схема задней панели:

Схема распаковки:

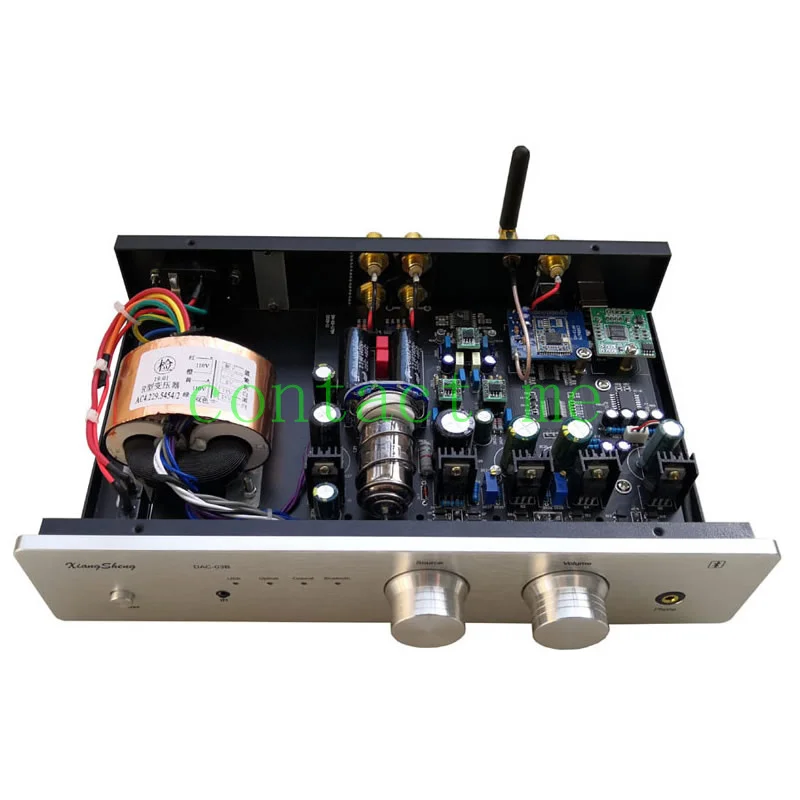

Изображения печатной платы (из-за улучшений или причин покупки, могут быть различия в форме или цвете оригиналов определенной партии с фотографий, но такой же уровень и качество гарантированы, пожалуйста, будьте осторожны, если вы возражаете):

Высококачественный R-type трансформатор с высокой стоимостью, но хорошая производительность:

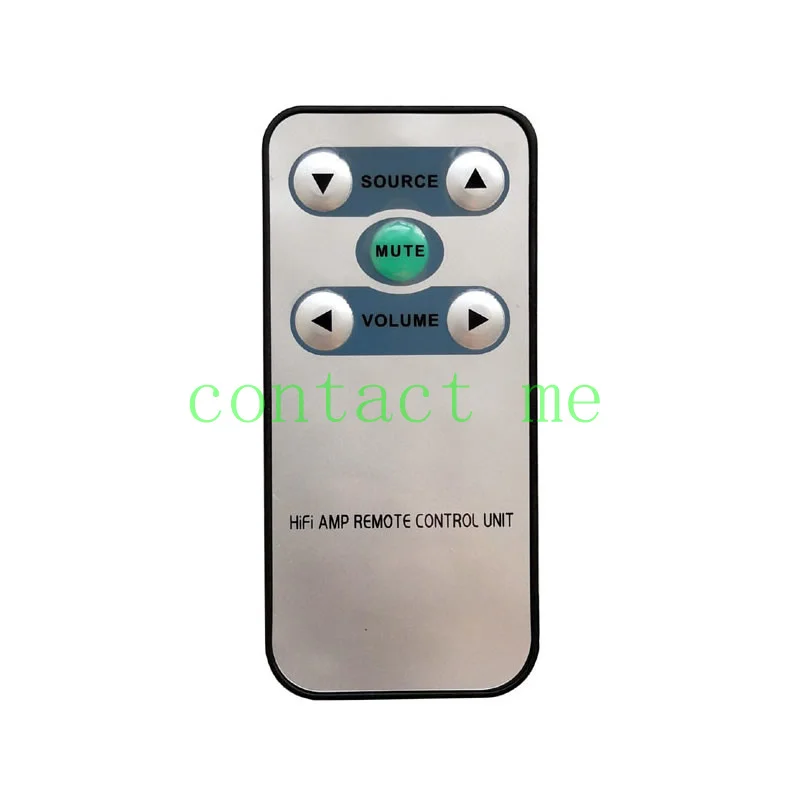

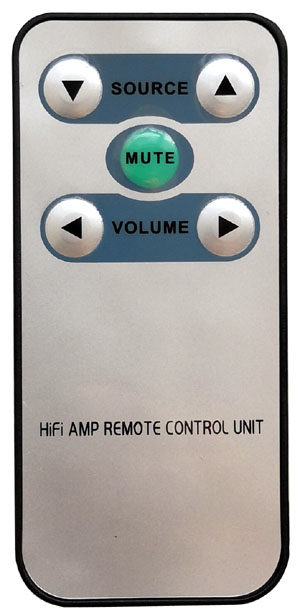

Индивидуальный эксклюзивный пульт дистанционного управления:

Ниже приведены некоторые оригинальные импортные компоненты (из-за покупки или улучшения, могут быть различия в используемых компонентах и изображениях, но такое же качество или хорошее качество гарантировано):

1. Оригинальное сопротивление Dani DALE:

2. Оригинальные электролитические конденсаторы Rubycon

3. Оригинальные конденсаторы philips

4. Сопротивление жары: Дневной светильник сопротивление звуку:

Четыре, дополнительные объяснения:

◆Уровень выходного сигнала этого декодера составляет около 2000 милливольт, что в основном соответствует стандарту настольных CD-плееров.

◆Упаковочная коробка этого продукта изготовлена из многослойной высокопрочной гофрированной бумаги, экологически чистой и биоразлагаемой, нейтральной без печати. Друзья, которые возражают, пожалуйста, будьте осторожны.

Стандартный список аксессуаров для доставки этой машины по умолчанию: Один декодер Xiangsheng DA-03B, один шнур питания, одно руководство и один гарантийный талон. Поскольку прибыль этой машины низкая, цена по умолчанию не соответствует другим связанным проводам (аудио сигнальным проводам и цифровым входным проводам) и может быть выборочно приобретена в соответствии с личными потребностями.

Дружеское напоминание (важно прочитать эту машину):

1. В чехол одного и того же источника звука разрешение и многослойная волоконно-оптического кабеля будет лучше, в то время как коаксиальный кабель будет теплее.

2. Эта машина является двухканальным стерео чистым музыкальным декодером, но различные бренды dvd-плееров могут иметь различные настройки кодирования по умолчанию. Если это многоканальное кодирование dvd-плеера, звуковой карты и т. Д., вам нужно изменить настройки на двойной звук для воспроизведения многоканальных дисков. Формат PCM канала, в противном случае не может быть звука или шума.

3. Если конструкция коаксиального и оптического интерфейса материнской платы компьютера не является хорошей, или конструкция коаксиального и оптического интерфейса dvd-плеера не является хорошей, это также повлияет на качество звука. Для обеспечения качества звука рекомендуется купить dvd-плеер или цифровую звуковую карту высокого качества от обычного производителя.

4. Если усилитель мощности является трубным усилителем, рекомендуется подключить обычный выходной порт этой машины. Рекомендуется, чтобы выходной порт желчи был подключен к усилителю мощности транзистора. Такое сотрудничество является более разумным, дополняющим и дополняющим друг друга.

5. Если усилитель мощности подключен к аналоговому выходу декодера и источнику звука в то же время, это может привести к шуму из-за контура заземления (обычно несколько человек подключаются таким образом). Это явление не произойдет, если тот же диск не используется, что является феноменом, который будет существовать в цифровых декодерах.

6. Настоятельно рекомендуется использовать высококачественные экранированные сигнальные кабели, включая цифровые сигнальные кабели. Плохие провода или Неэкранированные провода могут вызвать шум и повлиять на качество звука и стабильность работы оборудования усилителя мощности.

7. Когда USB-HUB подключен, система может не распознать устройство USB, что приводит к молчанию.

8. При подключении usb-интерфейса компьютера Некоторые компьютеры (особенно ноутбуки), если звук гудения генерируется, это может быть вызвано коммутационным источником питания компьютера или заземлением. В это время просто используйте отдельный расширительный блок питания для компьютера (не делитесь той же розеткой с другим оборудованием). Это возможно, когда все цифровые декодеры подключены к компьютеру.

9. При подключении к компьютеру через USB, 96K будет предложено ненадолго. Вы можете установить эксклюзивный драйвер ASIO после завершения установки, и вы можете видеть, что USB поддерживает 24bit и 96K.

10. Поскольку USB не является выделенным аудиоинтерфейсом, значение дрожания больше, чем у коаксиальных и оптоволоконных интерфейсов, поэтому мы внутренне декодировали USB на коаксиальный сигнал.

11. Для сигнала каждого входного интерфейса этой машины, линия выходной части имеет 2 набора выходов: выход op amp и выход мочевого пузыря. Усилительная часть наушников этой машины не проходит через трубку.

12. Потому что Специальная цена на эту машину почти не имеет прибыли, и разные пользователи используют различные источники звука, и необходимые провода отличаются, поэтому цена здесь поставляется только с шнуром питания. Оптоволоконный кабель, коаксиальный кабель и usb-кабель можно приобрести отдельно в соответствии с личными потребностями. Приобретенный в машине, за провод не взимается дополнительная плата.

13. Специальное примечание: машина распыляется слоем защитного воска при выходе из фабрики, что не является проблемой краски. Он быстро испарится после открытия посылка или протрите ее чистой мягкой тканью.
