Последовательный Bluetooth-адаптер IRXON BT580 RS232 поддерживает стандартное подключение

Последовательный Bluetooth-адаптер IRXON BT580 RS232 поддерживает стандартное подключение

Вы должны развиваться самостоятельно. Мы предлагаем любую техническую поддержку. Если вы не согласны, пожалуйста, не размещайте заказ.

Вопрос: В чем разница между Новой BT578 и BT580?

Существуют следующие различия:

1. Новый BT578 поддерживает двойной режим Bluetooth SPP и BLE, который может подключаться к компьютеру через SPP и мобильный телефон через BLE;BT580 поддерживает только Протокол BLE и не поддерживает традиционный протокол последовательного порта SPP.

2. Новый BT578 не может быть использован в качестве мастера Bluetooth; BT580 может быть установлен как мастер Bluetooth и используется как пара с рабом BT580.

3. Новый BT578 принимает во внимание традиционный протокол последовательного порта Bluetooth SPP и не поддерживает режим сна и wakeup; BT580-это чистый продукт с низким энергопотреблением Bluetooth, поддерживает режим сна и wakeup, И имеет более длительный срок службы батареи.

4. Новый BT578 должен быть подключен к последовательному порту компьютера и настроен путем отправки команд с компьютера; BT580 может быть подключен к мобильный телефон через Bluetooth, И команда AT отправляется с мобильный телефон, чтобы настроить его.

В: я вижу через LightBlue, что BT580 имеет обслуживание батареи (обслуживание батареи), есть ли какое-либо справочное значение для процентного значения мощности батареи, отображаемого службой батареи?

Ответ: нет справочной ценности, поэтому не беспокойтесь об этом. Поскольку обслуживание батареи BT580 измеряет выходное напряжение батареи через низкую трубку регулятора напряжения, а не напряжение батареи. Когда оставшаяся мощность батареи составляет более 20%, измеренное значение напряжения в основном одинаковое, и оно не отражает фактическую оставшуюся мощность аккумулятора. Однако, когда напряжение батареи слишком низкое, выходное напряжение трубки регулятора низкого выпадения также уменьшится. В это время Измеренные данные имеют справочное значение, поэтому синий световой светильник мигает сигнал тревоги, когда батарея низкая, что является справочным значением.

Вопрос: Поддерживает ли BT580 девятый штырь последовательного порта для источника питания?

Ответ: BT580 может быть приведенный в действие девятый pin-код последовательный порт, до тех пор, пока девятый pin подключен к 3V-6V источника питания и пятый pin основана.

Введение

BT580 серийный bluetooth-адаптер обычно подключается к серийному устройству с помощью последовательного порта DB9, а затем общается с мобильный телефон или ПК через Bluetooth с низкой энергией (BLE), он может устранить ваш обычный серийный кабель RS232, соединяет связь с обеих сторон по воздуху, обеспечивает беспроводное последовательное соединение с большей свободой и удобством.

Ключевые особенности

Особенности дизайна

• Штекерный разъем DB9 может быть непосредственно подключен к широко используемому женскому серийному устройству или подключен к мужскому серийному устройству с помощью DB9 конвертер «Папа-мама» снабжен адаптером.

• Его можно использовать в качестве bluetooth-раба для соединения с устройством Bluetooth master, таким как мобильный телефон; он также может быть установлен как Мастер Bluetooth, отправив по команде и использоваться для подключения к slave BT580.

• Встроенный литиевый аккумулятор и схема зарядки, его можно использовать без внешнего источника питания. Он также может быть подключен к питанию от Pin9 из DB9 порт, просто подключите pin9 до 3V ~ 6V и pin5 к заземлению.

• Когда байт проходит через BT580 последовательный порт, независимо от того, отправляется ли он или получает, зеленый светодиодный индикатор будет мигать,
Если есть непрерывные данные, он будет продолжать.

• Когда адаптер обнаруживает, что напряжение встроенной литиевой батареи слишком низкое, синий светодиодный индикатор быстро мигнет, чтобы напомнить пользователю о необходимости зарядки аккумулятора вовремя.

Дистанционное управление Bluetooth при настройке команды

Вы можете отправлять команды через bluetooth-соединение, чтобы установить адаптер на свой мобильный телефон, по сравнению с традиционным способом настройки через подключение RS232, дистанционное управление Bluetooth через команды обеспечивают более удобный и простой способ установки адаптера.
Пульт дистанционного управления очень прост. Запуск программы «ATBlue» на мобильный телефон, нажмите кнопку «SCAN», чтобы найти BT580, затем нажмите «BT580» для подключения, введите команду и нажмите «отправить», вы получите обратное сообщение от адаптера.
«AT + BT» является пультом тестирования по команде BT580, если тест в порядке, адаптер вернет сообщение «OK».
BT580 предоставляет множество команд. Пользователи могут изменить роль Bluetooth, скорость передачи данных, имя Bluetooth и т. Д., и даже установить способ поиска и подключения для BT580 master, отправив удаленное управление по командам.

Автоматический Режим сна и автоматическое Пробуждение

Функция автоматического сна: адаптер войдет в спящий режим, если в течение 30 секунд не будет последовательной и передачи данных по Bluetooth, потребление энергии в спящем состоянии может достигать 0,1 мА, что может значительно улучшить срок службы батареи.
Функция автоматического пробуждения: активность последовательных данных или активность передачи данных по Bluetooth могут просыпаться BT580 из состояния сна и немедленно вернуться в полноскоростное состояние.
Вышеуказанные графики энергопотребления показывают, что BT580 по-прежнему выполняет передачу по Bluetooth, когда он находится в спящем состоянии и может быть обнаружен с помощью устройства Bluetooth master. Потребление энергии почти равно нулю во время интервала двух трансляций, в то время как потребление энергии в режиме полной скорости составляет около 10 мА.
Из графиков также видно, что BT580 поддерживает соединение Bluetooth во время сна, во время интервала подключения энергопотребление почти равно нулю. Чем дольше интервал подключения, тем ниже Потребляемая мощность, тем медленнее скорость Bluetooth, интервал подключения BT580 очень короткий, что может увеличить пропускную способность передачи данных через Bluetooth.

Параметры

• Стандарт: Bluetooth v4.0 с низким энергопотреблением (BLE)
• Выбор серийного скорости передачи данных: 1200,2400,4800,9600,19200,38400,57600,115200 bps
• Характеристики последовательной связи BLE: rg610.
• Типичное покрытие Bluetooth: 30 метров (линия видимости)
• Мощность TX: 3dBm
• Чувствительность RX: -90 дБм
• Типичный ток сна/полной скорости: 0.1 мА/10 мА
• Размеры и вес: 78x34x16 мм 39 г

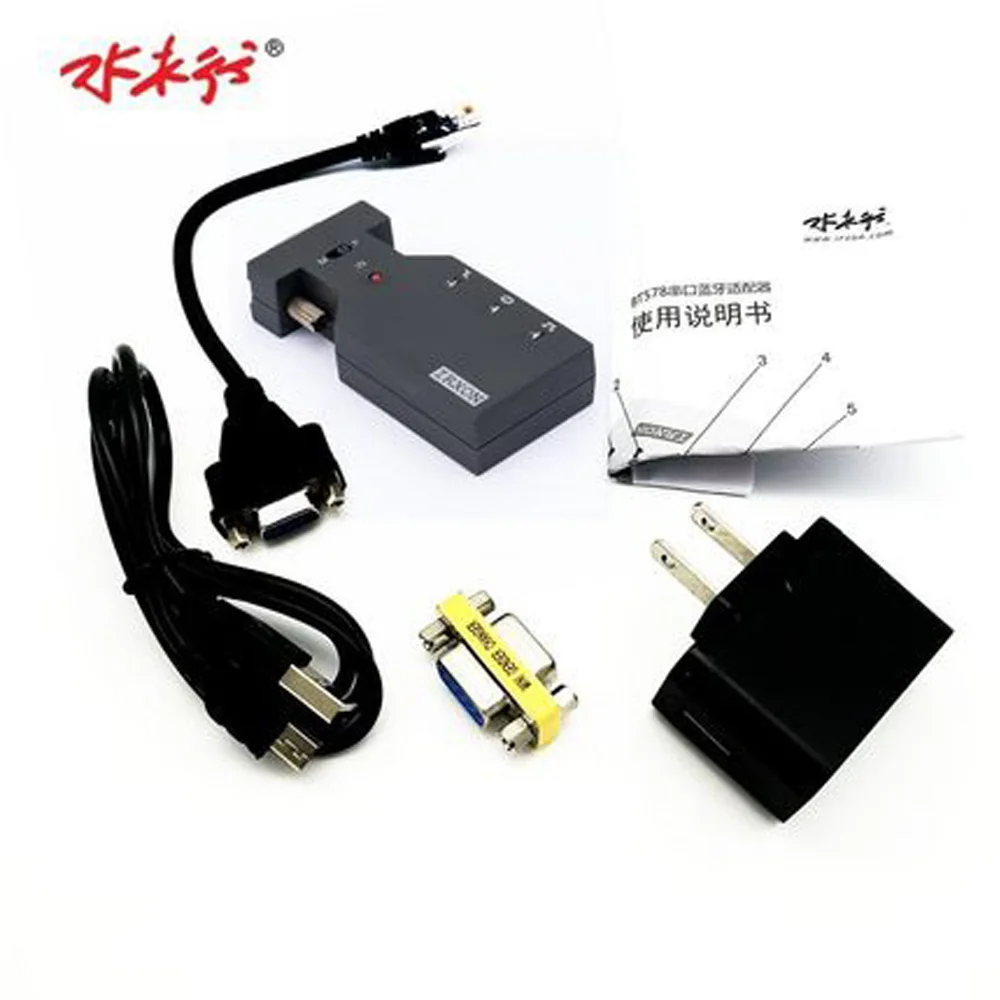

Посылка

• Серийный bluetooth-адаптер BT580 x1
• DB9 конвертер «Папа-мама» x1
• Адаптер питания AC-USB x1
• Usb-кабель для зарядки и питания миниusb x1
• Guidesx1 (нажмите, чтобы скачать)
