Индукционная нагревательная машина 3000 Вт встроенный измеритель мощности Защита

Индукционная нагревательная машина 3000 Вт встроенный измеритель мощности Защита

Товары продаются хорошо!

Это новый! Автоматическая защита! Настройка перегрузки! Внешний ножной переключатель! Умное управление!

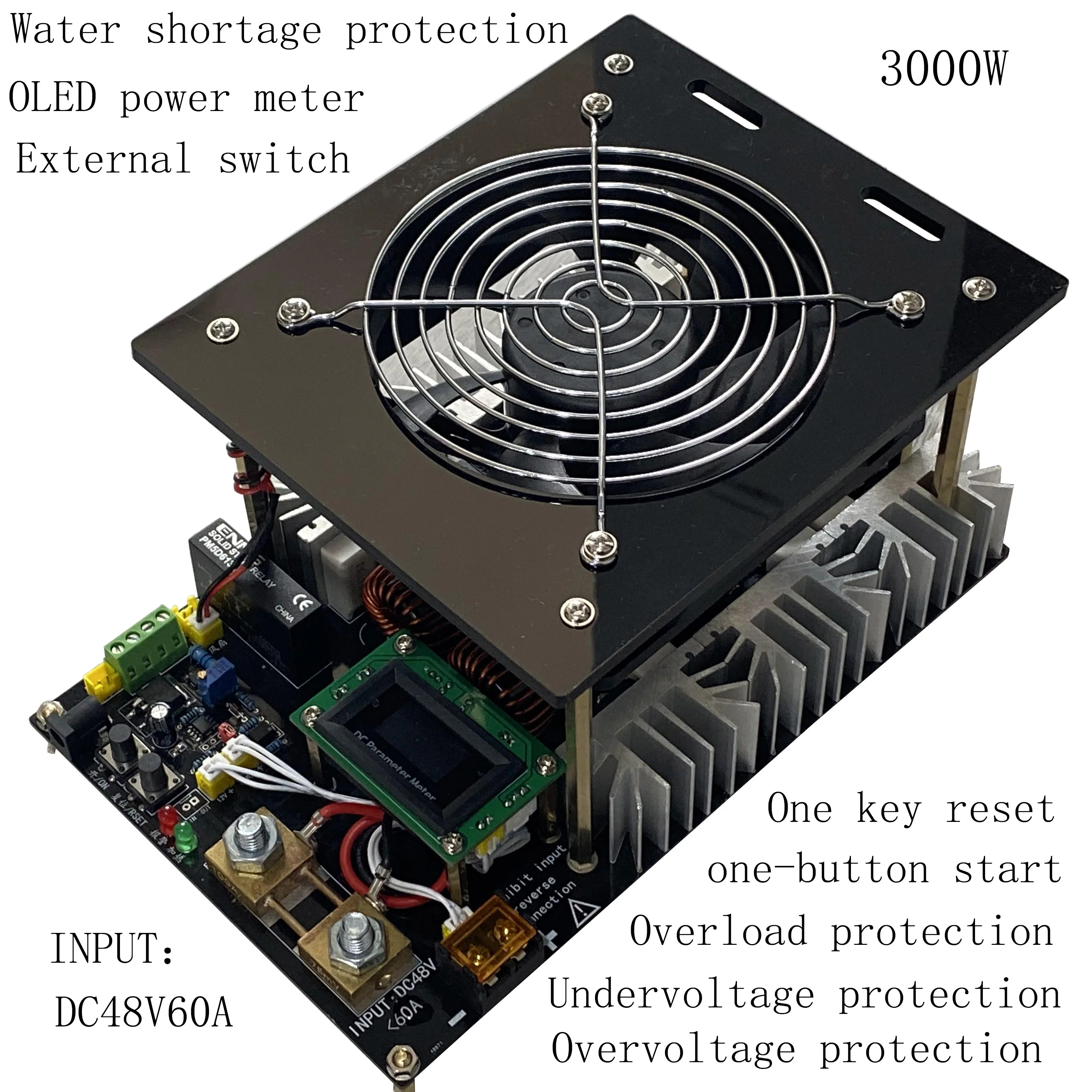

Этот продукт DC48V60A источник питания малой индукционной нагревательной машины, в основном используется для закалки мелкого железного металлического материала с соответствующей максимальной температурой графитового тигля 70 мл до 1600 градусов Цельсия. Легко расплавляемые металлы, такие как железо, медь, золото, серебро и алюминий. Сталь диаметром до 10 мм может быть выкована и закалена с помощью нагревательного Кольца На заказ. (По умолчанию диаметр волос 60 мм радужного нагревательного кольца, если нужно сделать закалку ковки, свяжитесь со службой поддержки клиентов, чтобы сделать нагревательное кольцо)

Примечание:

1. Источник питания для разборки источника питания, там будут некоторые царапины или пыль, не влияет на нормальное использование, потребность в новом источнике питания, пожалуйста, свяжитесь с продавцом
2. Стандартное рабочее напряжение поддерживающего источника питания составляет ac220в, мощность будет сокращена в два раза при использовании источника питания AC110V, и два источника питания рекомендуется для региона гражданских сил AC110V, чтобы быть купленным в два раза

Протестируйте видео

1. Плавильное железо: //v.youku.com/v_show/id_XNDg3ODUzNDc1Ng

Особенности и функции продукта

1. Не рекомендуется использовать 1,6 мм толщина военного класса, дизайн печатной платы, толщина металлизированного слоя (меди 2OZ, избыточному току, хорошее охлаждение;
2. Вентилятор охлаждения 120 мм;
3. Использование индивидуальных больших мощных тепловых насосов для обеспечения рассеивания тепла в трубах MOS;
4. На выходе используются три медные колонны M4 в боковой стороне, в дополнение к нагревательному кольцу можно подключить к высоковольтным упаковкам или высокочастотным трансформаторам;
5. Использование шести оригинальных IRFP260 и одного оригинального MKPH конденсатора в-Юнион резонанса, высокая эффективность мощности;
6. Этот продукт может работать непрерывно в течение длительного времени при условии тепловыделения.
7. Интегрированная конструкция все-в-одном измерителя мощности и системы управления проста в использовании.
8. Интегрированное управление, чтобы избежать сложной проводки;
9. Нагревательное кольцо упаковано в теплостойкие изоляционные материалы для предотвращения коротких замыканий в процессе нагрева;
10. Добавьте цифровой выключатель защиты от перегрузки по току и автоматически отключите цепь защиты от нагрева во время перегрузки;
11. Различные рабочие параметры системы цветного ЖК-экрана, включая напряжение, ток, мощность, емкость системной платы и возможность легко переключаться между китайским и английским, благодаря набору измерителей мощности, чтобы обеспечить максимальную мощность, работайте за пределами максимальной рабочей мощности немедленно в режим защиты от перегрузки.
12. Управление ключом, и может быть внешним контролем ног, удобно для различных сцен в использовании.
13. Системы с водяным охлаждением защищены от нехватки воды.

Физические и электрические параметры

1. Размеры: 237x150x96 (мм).
2. Рабочее напряжение: 12-48 в
3. Максимальное рабочее напряжение: 48 В
4. Максимальная мощность: 3000 Вт
5. Максимальный ток: 60A
6. Внутренний диаметр нагревательного кольца: 60 мм

Меры предосторожности для использования

1. В любой чехол не допускается воздушная мощность (пустая нагрузка относится к выходному порту не подключается к какой-либо нагрузке), как только пустая нагрузка заставит плату делать высокочастотный шум, что приведет к полностью поврежденной трубе MOS, не подлежит ремонту;
2. При использовании переключателя питания следует отметить, потому что высокомощный импульсный источник питания, как правило, имеет функцию медленного запуска, то есть, когда начальное выходное напряжение медленно растет, И если напряжение поднимается до 11 в, прежде чем индукционная нагревательная схема будет из-за напряжения не достаточно, чтобы привести к цепи не Вист, так что две MOS трубы одновременно и сжечь компоненты, Поэтому важно Переключить напряжение источника питания после стабильности, а затем получить доступ к индукционной нагревательной цепи, может быть подключен между источником питания и материнской платой воздушный выключатель;
3. Эта схема очень строгая на источнике питания, 12 в источник питания должен использовать более 500 Вт источник питания, 24 В больше 1200 Вт, 36 В больше 2000 Вт, 48 в больше 30 00 Вт (рекомендуемое рабочее напряжение 48 В);
4. Используется при любом напряжении до тех пор, пока рабочий ток менее 60 А не выгорит из цепи, максимальная Настройка тока измерителя мощности может быть установлена до 60 А, высокая мощность бега тепла неизбежна, поэтому не забудьте сделать хорошую работу охлаждения.
5. Рабочее напряжение никогда не должно быть ниже 12 В.
6. Нагревательная машина при работе нагревательного кольца будет производить высокую температуру, рекомендуется использовать охлаждающее кольцо с водяным охлаждением, чтобы не повредить материнскую плату, условное использование холодной воды в, диаметр горячей воды сброс в канализацию.
7. Вход питания отмечен aplus-sign и не должен быть изменен!
8. Не загружать мощность на пустой (здесь пустой означает, что выход не подключен к любой нагрузке и нагревательное кольцо не нагревает объект не пуст).

Как использовать

1. В соответствии с схемой проводки способ подключения проводов, тщательно проверьте, не ошеломляясь.
2. Подключите блок питания 12V2A к AC110V-220V, чтобы убедиться, что насос и вентилятор работают должным образом.
3. Если вентилятор насоса работает должным образом, подключите источник питания DC48V к AC220V и подождите около нескольких секунд, чтобы увидеть, есть ли отображение напряжения счетчика мощности на материнской плате около 48 В.
4. Если дисплей напряжения верен, нажмите кнопку «M» для сброса мощности на измеритель мощности, затем нажмите «on/on» для включения нагрева, зеленый светильник включается, и когда вы видите ток в измерителе мощности, нагрев включается.
5. Хотите выключить нагревательный пресс «сброс/RSET», выключить нагрев, зеленый светильник, измеритель мощности, нулевой ток.
6. Эта нагревательная пластина с защитой от перегрузки и системой защиты от нехватки воды, если насос не работает должным образом или система нехватки воды в насосе автоматически защитит отключаемое отопление, красный светильник s up
7. Максимальный ток и минимальное входное напряжение максимальное входное напряжение и максимальный сигнал тревоги можно установить, подробные настройки можно найти в приложении, Метод настройки счетчика мощности.
8. Если используется красный светильник для остановки нагрева, сначала проверьте, есть ли поток воды в насосе, если вода нормальная, посмотрите, превышен ли максимальный ток сигнала тревоги, максимальный ток сигнала тревоги по умолчанию-60 А, мощность-3 200 Вт.
9 если напряжение тока или сигнал питания генерируется для остановки нагрева, а затем нагрев должен быть включен снова после того, как будильник будет поднят, измеритель мощности должен быть сброшен нажатием кнопки «M» счетчика мощности перед включением нагрева.

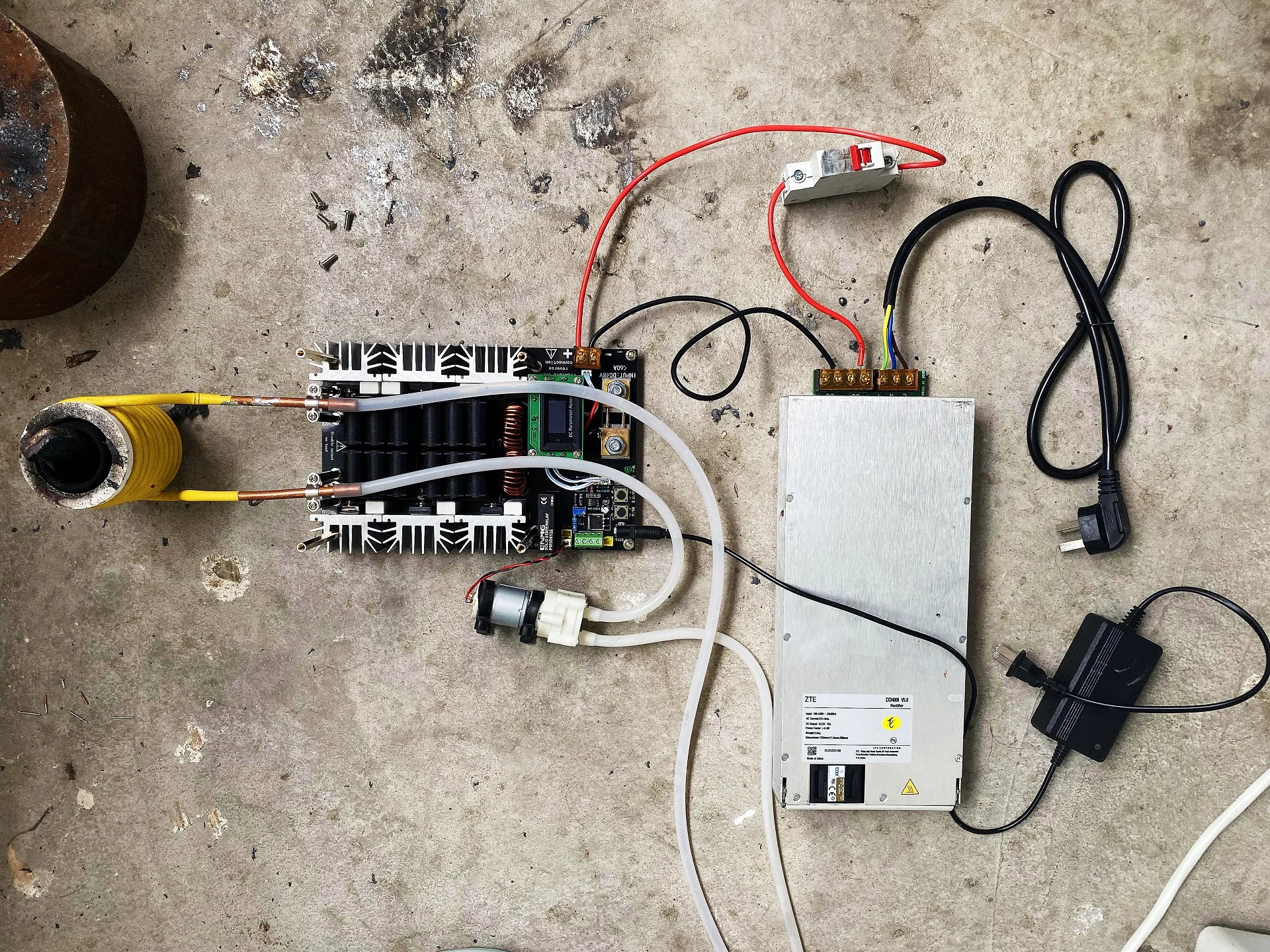

Схема проводки

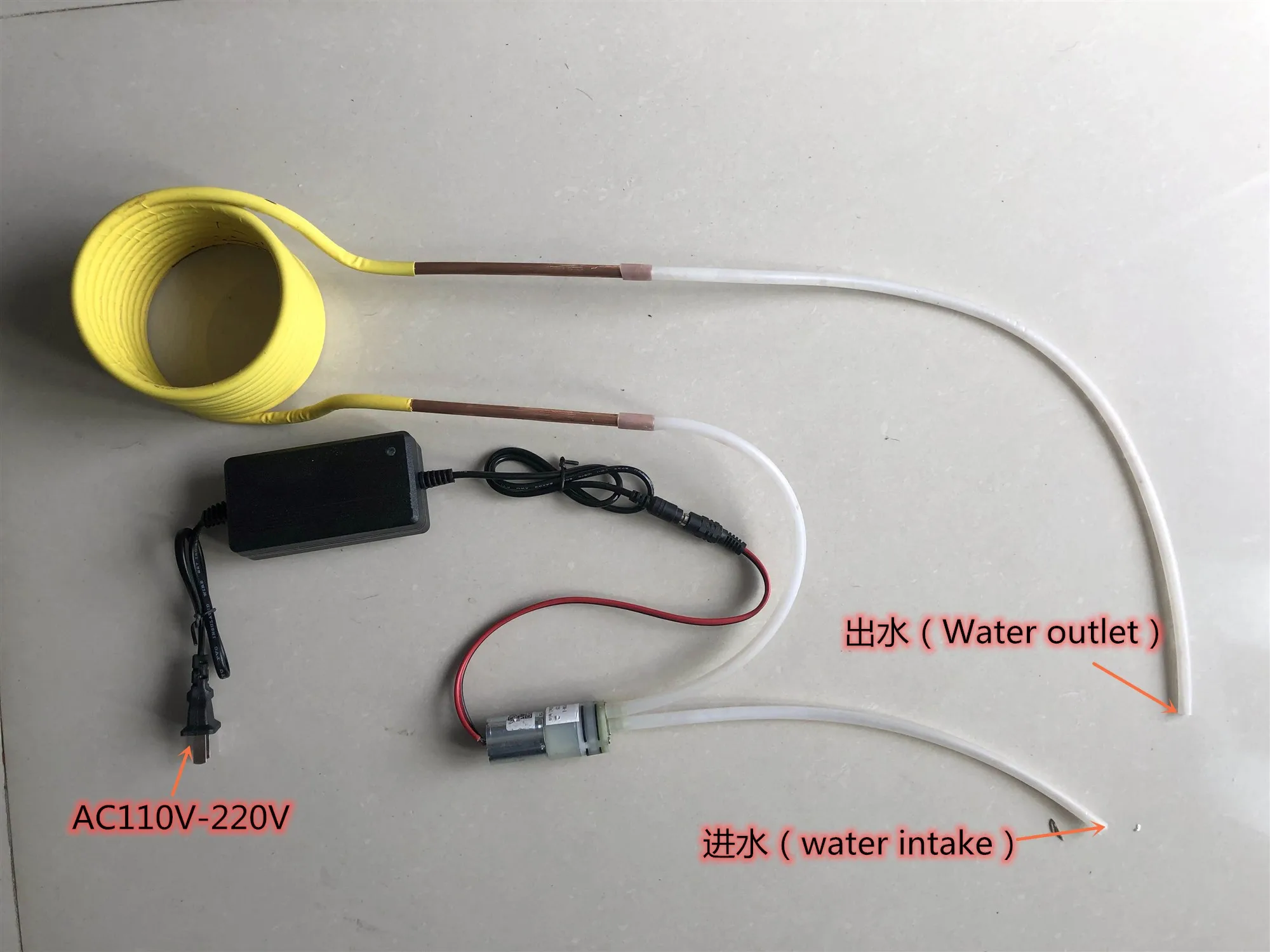

Метод подключения насоса
