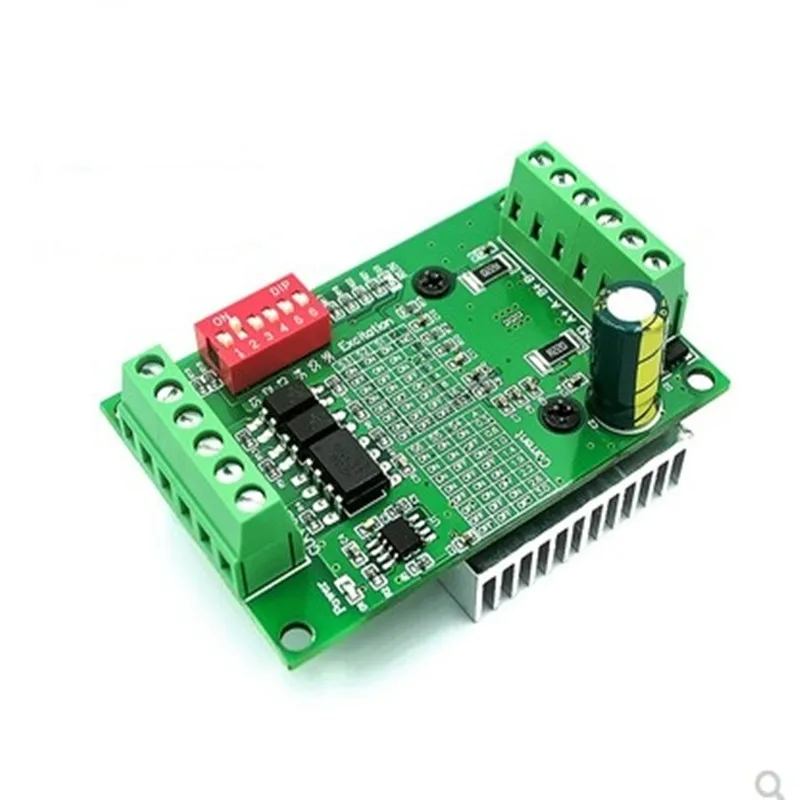

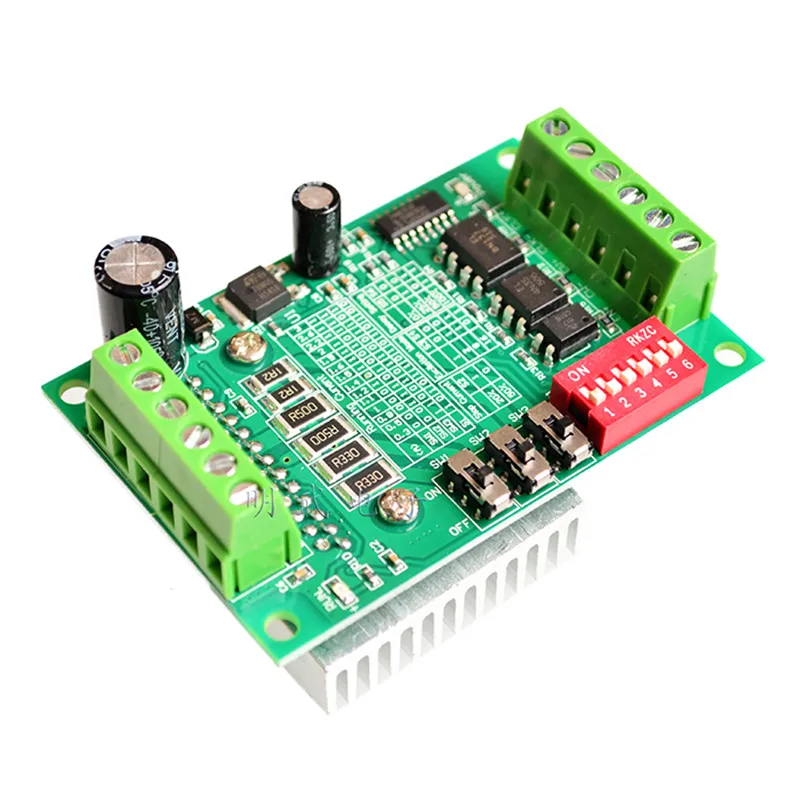

TB6560 3A Драйвер шагового двигателя мотор драйвер платы одноосная система

TB6560 3A Драйвер шагового двигателя мотор драйвер платы одноосная система

Он весит около 86 граммов

Размер платы PCB составляет около 75*50 мм

Пожалуйста, внимательно прочитайте инструкции, покупайте только тогда, когда вы знаете, как использовать их, техническая поддержка не предоставляется.

1) Рабочее напряжение-10 В-35 В постоянного тока. Рекомендуется использовать импульсный источник питания DC24V для источника питания.

2) Использование высокоскоростного оптического соединения 6N137 для обеспечения высокой скорости без потери шага.

3) используя новый оригинальный чип Toshiba TB6560AHQ, есть выключение низкого напряжения, отключение перегрева и схемы защиты от перегрузки по току для обеспечения производительности.

4) Номинальная большая мощность: ± 3A, пик 3.5A.

5) Подходит для двухфазного/четырехфазного/четырехпроводного/шестипроводного шагового двигателя с шагом 42,57 в пределах 3 А, не подходит для шагового двигателя с более чем 3 А.

6) автоматическая функция полупотока.

7) разделение: полный шаг, половина шага, 1/8 шаг, 1/16 шаг, максимум 16 делений.

8) Объем: ширина 50 * длина 75 * высота 35 (мм)

Особенности в аналогичных продуктах:

1. Текущий уровень можно регулировать шаг за шагом, чтобы удовлетворить ваши различные требования к применению.

2. Автоматический полупоток регулируется.

3. Высокоскоростной оптический Лотос 6N137 используется для обеспечения высокой скорости, не теряя шаг.

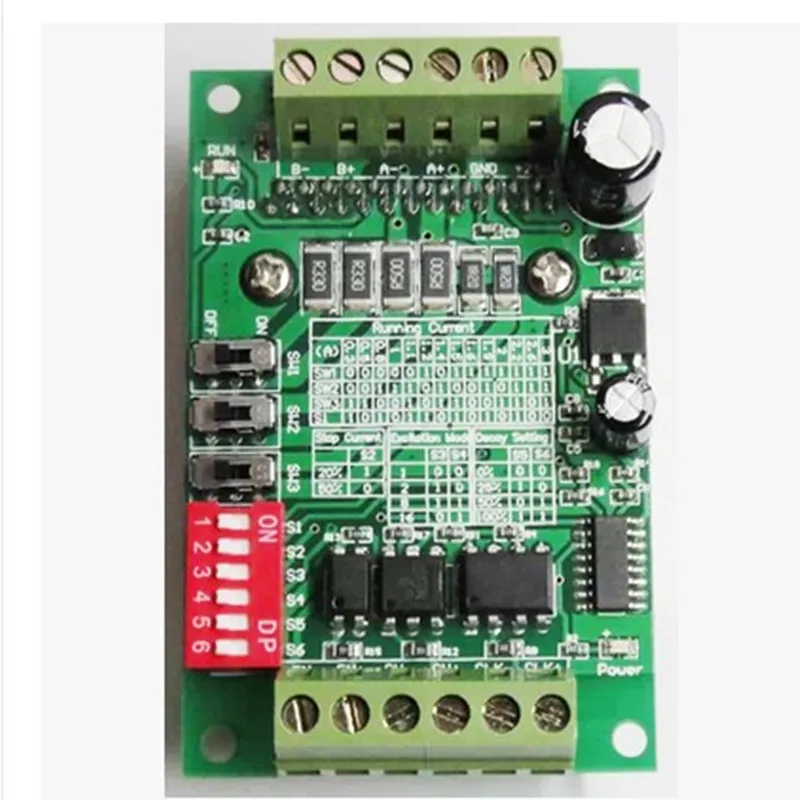

4. Инструкции по печатанию платы могут работать без ручного использования.

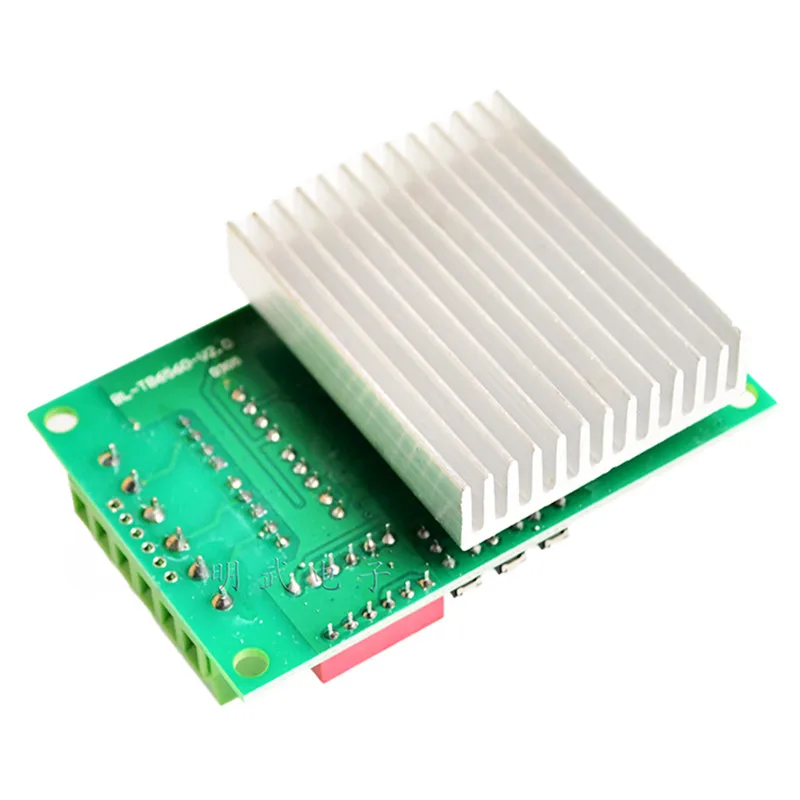

5. Принимает толстый и плотно зубчатый радиатор для хорошего рассеивания тепла.

Этот продукт был полностью протестирован и был применен к гравировальным машинам, машинам размещения и другому оборудованию, гарантии качества, может быть использован с уверенностью.
