Одна глава введение продукта

1. Обзор продукта

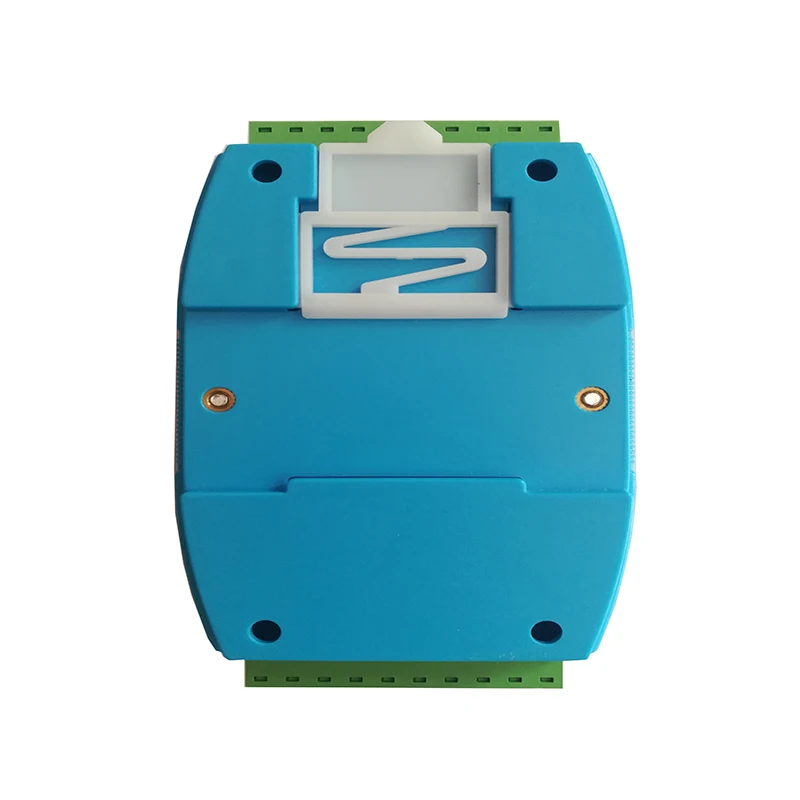

MBSL6AD4DI4DOmodule представляет собой 6-канальный 0 ~20 мААналоговый вход переменного тока, 4 канала изолированных цифровых входов, 4 отдельные электронные сигареты с цифровым выходом (Силовые транзисторы NPN транзистор открытый коллекционный выход) для проектора, выход изоляции RS485 интерфейсом. Модуль принимает стандартную Modbus RTU связь, которая может быть непосредственно адаптирована к различным программным обеспечением конфигурации хоста компьютера, PLC, DCS, И т. Д. Блок питания модуля и электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляя различные последовательные режимы и помехи общего режима, а также обеспечивая стабильную и надежную работу модуля.

1,Используя RS485 MODBUS RTU стандарт связи, может быть сеть с ПК конфигурации программного обеспечения, PLC, промышленный сенсорный экран,С индикатором состояния связи.

2,Промышленный стандарт: Контроль сигнала, источник питания, коммуникационные сигналы RS485, такие как электрическая изоляция друг от друга.

3. Цепь электронной коммерции принимает молниезащиту, защиту от помех, иЗащита от полярности источника питания.

4. Интерфейс выхода сигнала связи RS485 обеспечивает двойную защиту от перенапряжения и перегрузки по току.

5. Он может быть широко использован для получения сигнала и контроля промышленного полевого оборудования.

6. Модуль принимаетПрограммное и аппаратное обеспечение двойной часовой таймерАвтомобильная стандартизация гарантирует, что модуль не разобьется и не будет работать стабильно и надежно.

7.Защита от отключения выхода: Когда сеть 485 прерывается и машина не получает данные, отправленные главной станцией в течение установленного времени, модуль автоматически отключит выход, таким образом, автоматически защищает безопасность полевого оборудования.

8. Адрес станции и формат связи могут быть установлены программным обеспечением.

2. Основные технические показатели

Товар

Технический индекс

Аналоговый входной сигнал

1. Аналоговый входКанал:6-изолированный канал приобретения

2. Аналоговый тип ввода:0-20мА/4-20mAanalog сигнал

3. Точность аналогового ввода: ± 0,02 мА

4. Диапазон рабочих температур: -20 ~ 70 ℃

5. Разрешение: 12 бит

6. Внешний источник питания: 9 В постоянного тока ~ 30 В/2 Вт

Вход/выход цифрового сигнала

1. Входной канал: 4 цифровых входа s

2. Выходные каналы: 4 цифровых выхода s

3. Грузоподъемность: резистивная нагрузка 200 мА/канал

Выход связи

1. Протокол связи: MODBUS-RTU

2. Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает двойную защиту от перенапряжения и перегрузки по току

3. Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4. Паритет: Нет паритета, даже паритета, нечетный паритет

5. Метод настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением

6. Расстояние связи: @ 9600bps 1200 метров

Размер модуля и метод установки

1. Способ установки: Стандартная din-рейка или винтовая установка

2, Размеры: 125 × 73 × 35 мм

Рабочая среда

Температура: -10 ~ + 60 ℃влажность: 35 ~ 85% (без конденсации)

Источник питания

1. Напряжение источника питания: 10 В ~ 30 в широкий диапазон питания, с защитой от полярности

2. Потребляемая мощность: менее 3 Вт

Три, определение интерфейса

Название терминала

SaidMing

Название терминала

SaidMing

PW +

Внешний вход питания положительный терминал

485A

RS485signal A +

PW-

Внешний вход питания отрицательный терминал

485B

RS485signal B-

DI1

Цифровой входной канал1.

AI1

Аналоговый Входной канал1.

DI2

Цифровой входной канал2.

AI2

Аналоговый Входной канал2.

DI3

Цифровой входной канал3.

AI3

Аналоговый Входной канал3.

DI4

Цифровой входной канал4.

AI4

Аналоговый Входной канал4.

D01

Канал цифрового выхода1.

AI5

Аналоговый Входной канал5

D02

Канал цифрового выхода2.

AI6

Аналоговый Входной канал6

D03

Канал цифрового выхода3.

AGND

Аналоговый сигнал отрицательный

D04

Канал цифрового выхода4.

AGND

Аналоговый сигнал отрицательный

Четыре, схема проводки модуля

5. Описание связи

1. Описание параметров связи (Заводская стоимость): 9600, N, 8, 1

Параметр

Описание

9600

Скорость передачи данных

N (без паритета)

Контрольная цифра

8

Бит данных

1.

Стоп-бит

2.Скриншот отладки программного обеспечения

Глава 2Описание модбусрегистра и протокола связи

Один. Код функции MODBUS и диапазон адресов, поддерживаемый модулем

1. Коды функций MODBUS, поддерживаемые модулем

Тип регистра

Диапазон адресов

Функциональный код

Описание функционального кода

Эксплуатация

Выход катушки регистра

00001-00004

0x01H

Чтение нескольких регистров катушек

Прочитайте значение одного или нескольких регистров катушек

0x05H

Запись катушки

Напишите значение регистра катушки

0x0FH

Напишите один или несколько регистров катушек

Напишите значение одного или нескольких регистров катушек

Холдинг-Регистратор

40001-40016

0x03H

Чтение нескольких регистраторов

Прочитайте значение одного или нескольких холдинговых регистров

0x 06H

Запись единого холдинга

Запись данных в холдинг-регистр

0x 10H

Запись нескольких регистраторов

Запись одного или нескольких данных в Холдинг-регистр

Входное цифровое количество

10001-10004

0x02H

Чтение входного дискретного

Дискретный входной регистр

Два. Описание определения регистра

1. Выход катушки Регистра (код функции:0x01H,0x05H,0x0FH)

Адрес

Параметр

Длина

Чтение/Написать

Мин

Макс.

Описание

00001

DO1

1.

Чтение/Написать

0

1.

Состояние цифрового выходного бит 1

00002

DO2

1.

Чтение/Написать

0

1.

Состояние цифрового выходного бит 2

00003

DO3

1.

Чтение/Написать

0

1.

Состояние цифрового выходного Бит 3

00004

DO4

1.

Чтение/Написать

0

1.

Состояние цифрового выходного бит 4

2. Дискретный входной регистр (код функции:0x02H)

Адрес

Параметр

Длина

Чтение/Написать

Мин

Макс.

Описание

10001

DI1

1.

Только для чтения

0

1.

Состояние цифрового входного бит 1

10002

DI2

1.

Только для чтения

0

1.

Состояние цифрового входного бит 2

10003

DI3

1.

Только для чтения

0

1.

Состояние цифрового входного Бит 3

10004

DI4

1.

Только для чтения

0

1.

Состояние цифрового входного бит 4

3. Журнал хранения (код функции:0x03H,0x06H,0x10H)

Адрес

Параметр

Длина

Чтение/Написать

Мин

Макс.

Описание

40001

DI(1 ~ 8)

2.

Только для чтения

0

0xff

Ознакомьтесь с состояния 8 бит цифровой вход

40002

DO(1 ~ 8)

2.

Чтение/Написать

0

0xff

Управление состояния 8-битный электронные сигареты с цифровым выходом

40009

AI1

2.

Только для чтения

0

4095

Аналоговый Входной канал 1

40010

AI2

2.

Только для чтения

0

4095

Аналоговый Входной канал 2

40011

AI3

2.

Только для чтения

0

4095

Аналоговый Входной канал 3

40012

AI4

2.

Только для чтения

0

4095

Аналоговый Входной канал 4

40013

AI5

2.

Только для чтения

0

4095

Аналоговый Входной канал 5

40014

AI6

2.

Только для чтения

0

4095

Аналоговый Входной канал 6

40003

Адрес устройства

2.

Чтение/Написать

1.

247

1.(По умолчанию)

40004

Скорость передачи данных

2.

Чтение/Написать

1.

5

1(4800) 2(9600)По умолчанию3(19200) 4(38400) 5(57600)

40005

Контрольная цифра

2.

Чтение/Написать

1.

3.

1 (Нет паритета.)По умолчанию2 (Четность четности) 3 (Даже паритет)

40006

Выбор кода функции

2.

Чтение/Написать

0

1.

Если он настроен на1,Цифровой выходной порт контролируется из холдинга, andif it isset to0,Он управляется с помощью

40007

Версия продукта

2.

Только для чтения

0

-

Год+Месяц+День

Глава 3 Конфигурация продукта

Один. Настройки связи

1. Заводские параметры связи по умолчанию

Проект

Зарегистрированный адрес

Описание

По умолчанию

Адрес

40003

1 (по умолчанию)

1.

Скорость передачи данных

40004

1(4800) 2(9600) по умолчанию 3(19200) 4(38400) 5(57600)

2.

Контрольная цифра

40005

1 (без паритета) По умолчанию 2 (нечетный паритет) 3 (четный паритет)

1.

Бит данных

---

Не регулируется

8 бит

Стоп-бит

---

Не регулируется

1 бит

2. Сброс параметров связи

1. Чтобы не допустить, чтобы пользователь забыл параметры связи, которые были установлены, невозможно связаться с модулем. Функция инициализации восстановления специально разработана.

2. Применение зубочистку, чтобы нажмите и удерживайте в течение нескольких секунд "кнопка" на задней части модуля для более чем 3 секунд, до тех пор, пока красный индикатор светильник модуля RUN "не начнет мигать. Отпустите нажатую кнопку. После того, как индикатор пробежки мигает 3 раза, он вернется в обычный светильник (рабочее состояние), и он возобновится. Заводские настройки. Затем Параметры связи были сброшены до значений по умолчанию после отключения питания модуля и включения снова.

2. Описание индикатора связи

1, модуль питания, красный светильник, работает "запуск", стабильно, при нажатии кнопки сбросаИли параметры связи установленыКогда вспышка будет три раза с интервалом в 1 секунду.

2. В модульной связи индикатор связи мигает в соответствии с полученными данными «RXD», а Отправка данных «TXD» регулярно мигает после обработки процессора. Когда сообщение является ненормальным, мигание будет мигать нормально, чтобы определить причину отказа связи.

В-третьих, инструкции по отладке хост-компьютера

Этот модуль предоставляет стандартное программное обеспечение для отладки modbus для реализации функции отладки и настройки параметров модуля,Следуйте инструкциям ниже:

LИспользуйте конвертер RS485 для подключения компьютера и модуля

LПодключите внешний источник питания 24 в к модулю и включите его.Чтобы избежать ненужных повреждений, пожалуйста, проверьте, правильно ли подключены положительные и отрицательные клеммы источника питания перед включением

LОткройте отредактированный файл программного обеспечения отладки, установите правильные параметры связи, откройте порт связи и введите функцию отладки или интерфейс настройки параметров

LВыберите соответствующие настройки, опции приобретения и управления

Примечание:

При подключении модульных клемм рекомендуется сначала удалить Клеммную колодку, а затем подключить ее. И проверьте его в соответствии с схемой проводки и символами проводки на модуле, а затем включите питание после подтверждения правильности.
