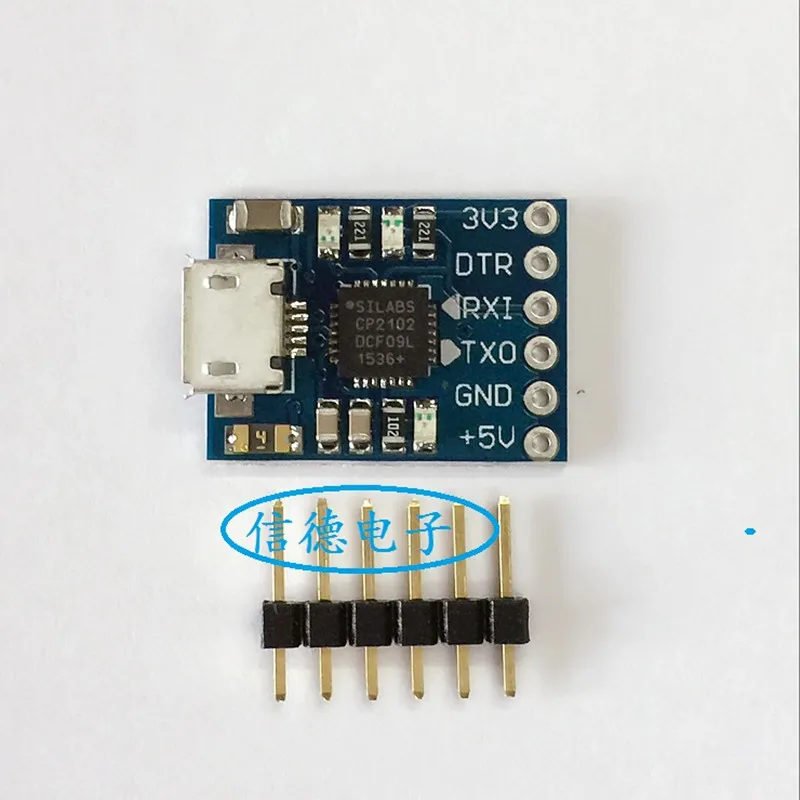

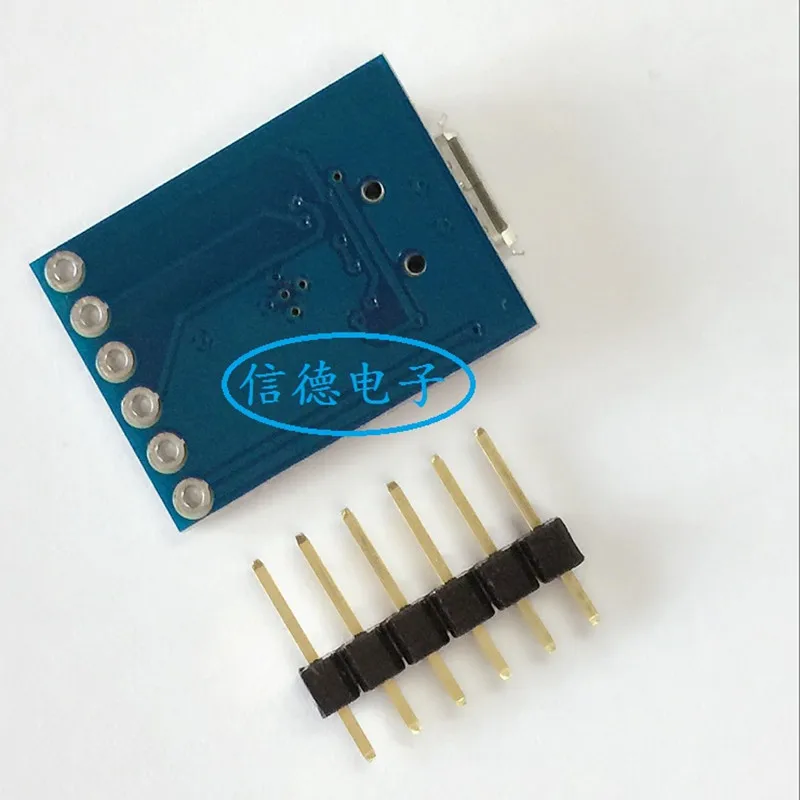

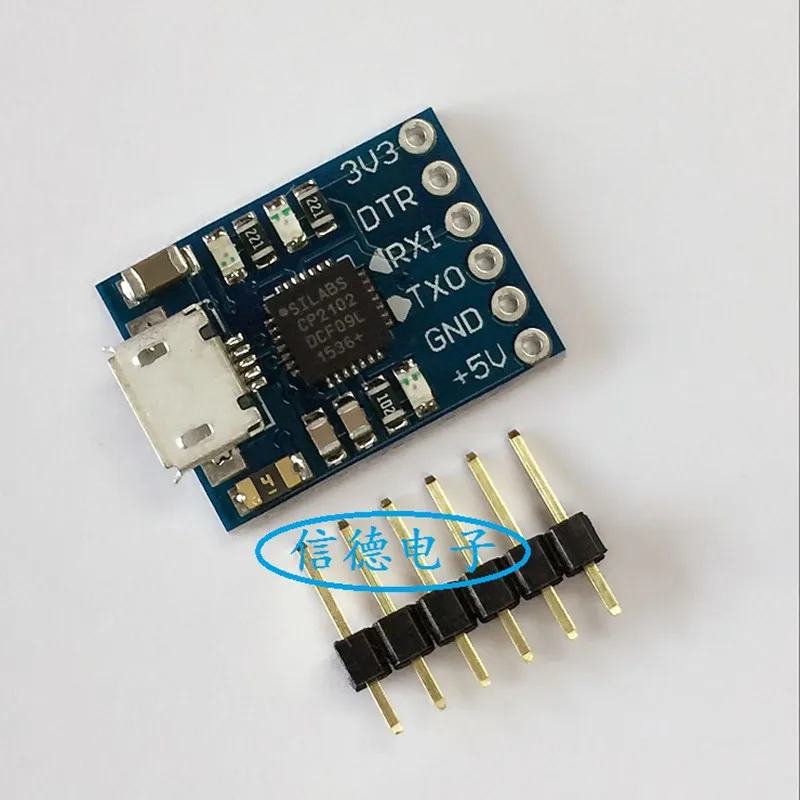

MCU-arduino CP2102 модуль USB к TTL USB к последовательному порту UART STC downloader

MCU-CP2102 имеет высокий уровень интеграции, встроенный USB 2,0 полноскоростной функциональный контроллер, usb-приемопередатчик, кристаллический осциллятор, EEPROM и асинхронная последовательная шина передачи данных (UART), поддерживает полнофункциональные сигналы модема, И не требует каких-либо внешних usb-устройств. Принцип работы MCU-CP2102 аналогичен принципу коммутации других USB-UART. Usb-порт ПК является виртуальным как com-порт через драйвер для достижения цели расширения.

MCU-осанка модуль связи USB к TTL Модуль 5V Выходная мощность TTL уровень CP2102 ядро MCU-CP2102 является высоко интегрированный USB-UART мост, который может обеспечить простое решение, которое использует минимизированные компоненты и пространство PCB для достижения преобразования RS232 в USB-программу. Проще говоря, пользователь может использовать MCU-CP2102 для преобразования между интерфейсом USB и интерфейсом RS232.

Описание модуля:

1. Оригинальный чип CP2102, COM порт будет генерироваться после установки драйвера.

2. Подключите блок к MICRO nano-стандарт MINI-USB линейный вход к компьютеру USB интерфейс, с двумя выходной мощности 3,3 V 5V Напряжение

3. С самовосстанавливающимся предохранителем. В случае случайного короткого замыкания, он может эффективно защитить ваш загрузчик и порт USB компьютера

4. Бортовой индикатор состояния, индикатор трансивера, индикатор состояния всегда будет включаться после того, как драйвер будет установлен правильно, светодиодный индикатор трансивера будет мигать во время общения, с бегущим светодиодный индикатор.

5. Поддержка скорости передачи данных от 300bps до 1 Мбит/с

6. Связь Поддерживаемые форматы: 1), 5, 6, 7, 8 бит данных; 2) Поддержка 1, 1,5, 2 стоп-бита; 3) странно, даже/mark/space проверить

7. Поддержка операционной системы: windows 8,1/7/vista/xp/98, Mac OS-X/OS-9, Linux

8. Разъем USB-это разъем MICRO MINI-USB

9. Компоненты SMD сварены обычной компанией, с стабильным качеством и красивым внешним видом

10. С выходом сигнала триггера DTR вы можете напрямую загрузить программную коммуникацию на Материнские платы Arduino pro mini ATMEGA328P.

11. Размер модуля: 16 мм * 20 мм супер маленький.

Особенности:

1. Встроенный usb-приемопередатчик, не требуется устройство внешней цепи

2. Содержит цепь часов, нет необходимости в внешнем монтажном устройстве

3. Встроенная схема сброса питания

4. На чипе Стабилизация напряжения может выход 3,3 V напряжение

5. Соответствует требованиям спецификации USB2.0

6. Приостановить pin поддерживает статус USB приостановить

7. Асинхронная последовательная шина данных совместима со всеми интерфейсными сигналами ручного и модуляционного регулятора

8. Поддерживаемый Формат данных-бит данных 8, стоп-бит 1, 2 и проверка бит

9. Данная фраза описывает 512 байт буфера приема и 512-байт передает буфер

10. Поддержка аппаратных средств или X-ON/X-OFF рукопожатие

Описание установки драйвера:

Инструкции по использованию

Win7/win8

1. Сначала откройте установочную посылка, просто пройдите весь путь, запомните каталог установки

2. Начните обслуживание в соответствии со следующим методом

3. Найдите драйвер в менеджере устройств, выберите драйвер обновления, найдите компьютер, чтобы найти драйвер, выберите только что установленный каталог и подождите после подтверждения

Win8.1

Щелкните правой кнопкой мыши для обновления драйвера и автоматического поиска драйвера. Это подскажет, что данные драйвера недействительны. На самом деле, эта проблема часто возникает под Windows 8. Драйвер в порядке. Сначала он не может быть установлен. Позже было обнаружено, что оборудование может быть несовместимо.

Если система, которую вы используете, Windows 8 или Windows 8,1, и это призрак или другая неподлинная система, и вы использовали различные инструменты оптимизации для оптимизации и оптимизации системы, В процессе установки драйвера могут быть обнаружены «неверные данные». Ошибка

Решение «недопустимые данные» заключается в следующем:

1. Нажмите Winkey + R на клавиатуре, введите «Услуги. msc» во всплывающем окне «Запуск» или найдите «услуги» в окне «управление компьютером»;

2. Найдите два сервисных элемента «Сервис установки устройства» и «диспетчер настройки устройства» в списке обслуживания и подтвердите, включены ли эти два сервиса. Если они не включены, вы можете нажать кнопку «СТАРТ» в левой части сервиса.
