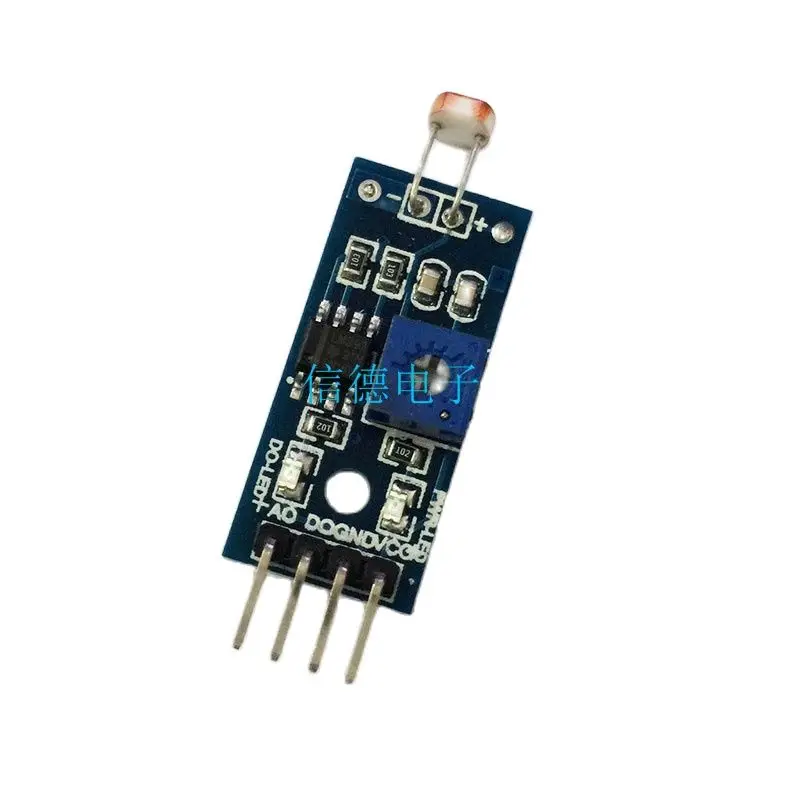

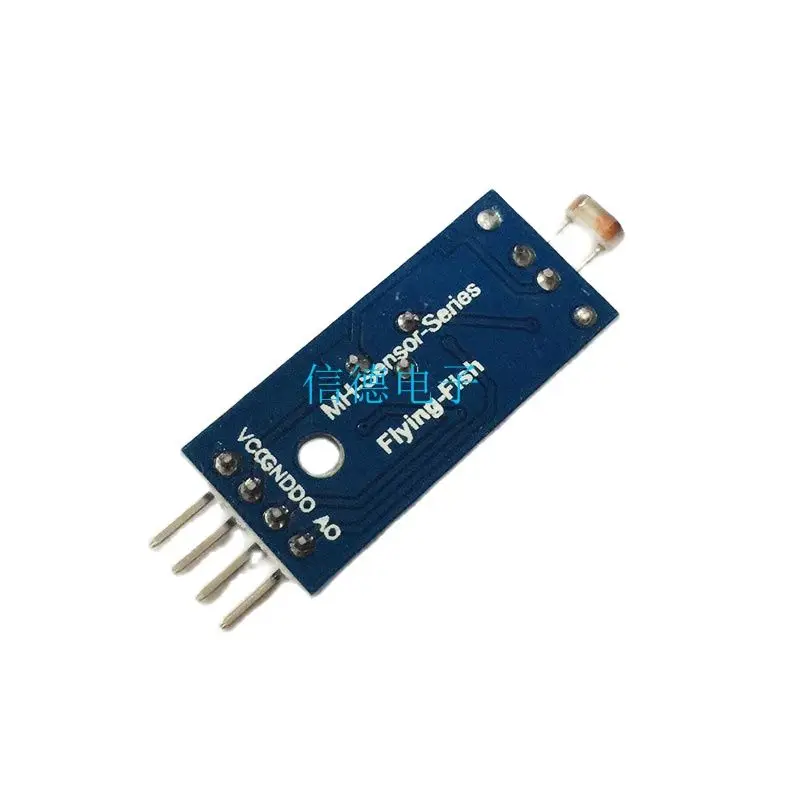

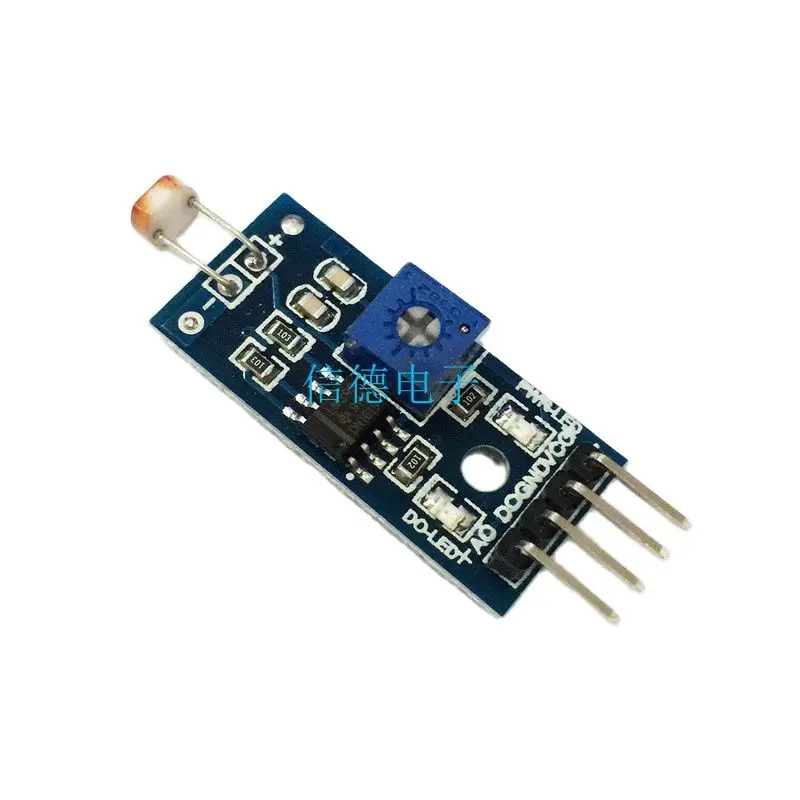

4 контактный фоторезистор модуль датчика светильник обнаружения

4 контактный фоторезистор модуль датчика светильник обнаружения

Использование:

Светильник обнаружения интенсивность, светильник датчик интенсивности, умный автомобиль, светильник, ищущих модуль

Характеристики модуля:

1. Используйте чувствительный Фоточувствительный датчик сопротивления

2. Компаратор, чистый сигнал, хорошая форма волны, сильная способность вождения, более 15 мА.

3. Оснащен регулируемым потенциометром для регулировки яркости светильник обнаружения

4. Рабочее напряжение 3,3 V-5V

5. Форма выхода: DO выход цифрового переключателя (0 и 1) и AO аналоговый выход напряжения

6. Оснащен крепежными отверстиями для крепления болтов для легкой установки

7. Небольшая плата PCB Размер: 3,2 см x 1,4 см

8. Используйте широкий Компаратор напряжения LM393

Инструкции по модулю

1. Фоторезистор-модуль является наиболее чувствительным к окружающему светильник, и обычно используется для обнаружения яркости окружающего светильник, триггера одночипного микрокомпьютера или релейного модуля и т. Д.;

2. Когда окружающий светильник модуля не достигает установленного порога, терминал DO выводит высокий уровень; Когда внешний окружающий светильник превышает установленный порог, DO terminal выводит низкий уровень;

3. Выходной терминал DO может быть непосредственно подключен к микрокомпьютеру с одним чипом, и высокий и низкий уровень может быть обнаружен микрокомпьютером с одним чипом, таким образом, обнаруживает изменение яркости светильник окружающей среды;

4. Выходной терминал DO может непосредственно управлять нашим релейным модулем, который может образовывать светильник с переключателем управления.

5. Небольшой аналоговый выход AO может быть подключен к модулю AD, и через преобразование AD можно получить более точное значение интенсивности окружающего светильник;
