Требования к источнику питания этого модуля: блок питания 5 В и источник питания USB компьютера могут удовлетворить требования на начальном этапе отладки компьютера. Потому что мы добавили большую емкость 1000 мкФ. Постоянный ток с большим количеством потребляемой мощности рекомендуется для длительной передачи данных рекомендуется для постоянного тока с напряжением более 1 А. TTL уровень последовательный порт является адаптивной совместим с 3,3 V 5V один микрокомпьютер чип.

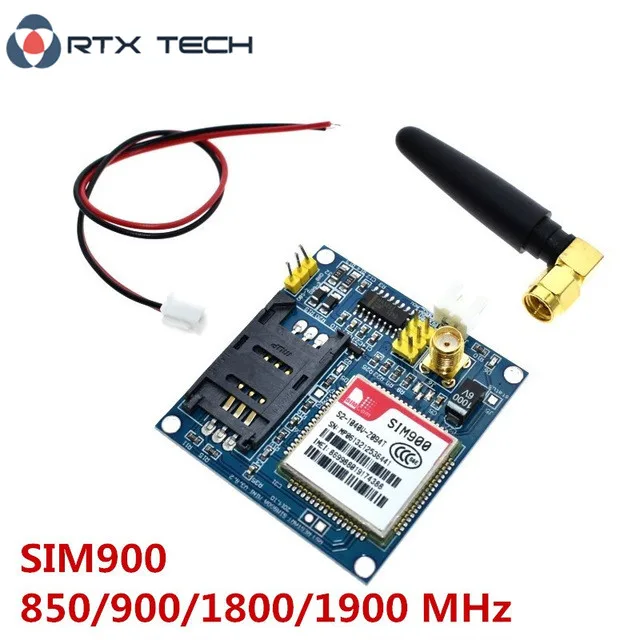

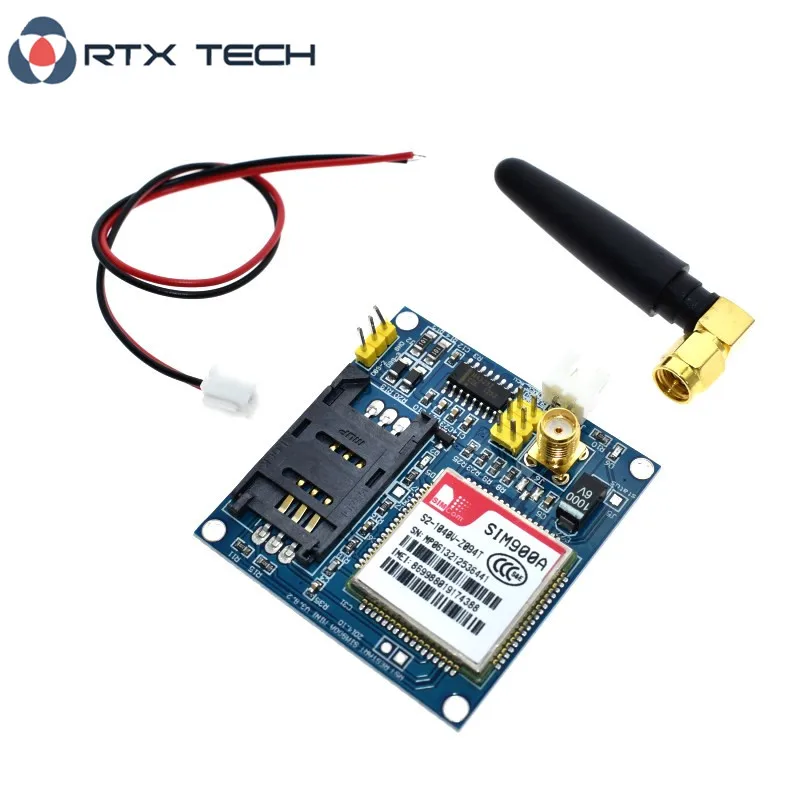

1. Введение в модуль sim900a



Требования к источнику питания этого модуля: блок питания 5 В и источник питания USB компьютера могут удовлетворить требования на начальном этапе отладки компьютера. Потому что мы добавили большую емкость 1000 мкФ. Постоянный ток с большим количеством потребляемой мощности рекомендуется для длительной передачи данных рекомендуется для постоянного тока с напряжением более 1 А. TTL уровень последовательный порт является адаптивной совместим с 3,3 V 5V один микрокомпьютер чип. Можно напрямую подключить один чип. Режим ожидания составляет около 80 мА, и режим сна может быть установлен на 10 мА или около того. Отладка компьютера Usb-232 и usb-ttl может быть определена в соответствии с каждым аксессуаром. Поддержка SMS, данных, MMS, Интернета и т. д. сброс иглы может осуществить удаленный сброс без персонала на месте и дистанционного управления с функцией DTMF. Преимуществом модуля является сохранение 232 портов. Он может контролировать выполнение 51 низкого класса MCU и модуля инструкции во время обучения или развития, и может узнать причины быстрее и сэкономить время разработки и обучения.





Этот модуль TTL уровень совместим с 3,3 V системы, а также на расстоянии 5v ttl система должна пройти 232 модуль управления.







Преимущества этого модуля:





Схема последовательного порта: для защиты платы используются телевизоры и Магнитные защитные устройства, так что плата не будет повреждена от перенапряжения и высокого напряжения.

Схема sim-карты: Добавьте чип электростатического выпуска smf05c.

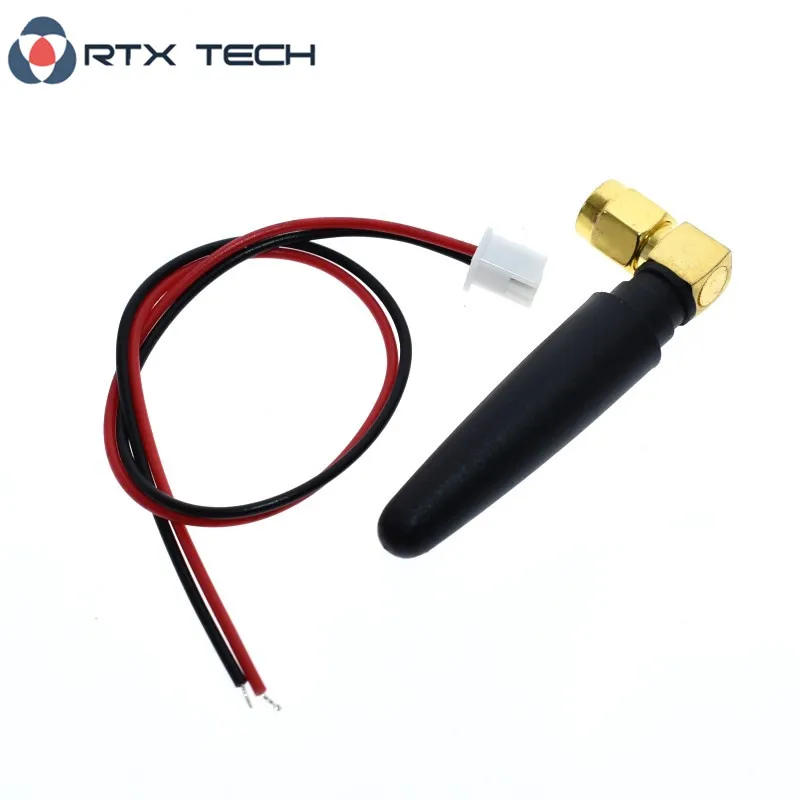

Антенна: короткая и прямая, чтобы обеспечить прочность сигнала.

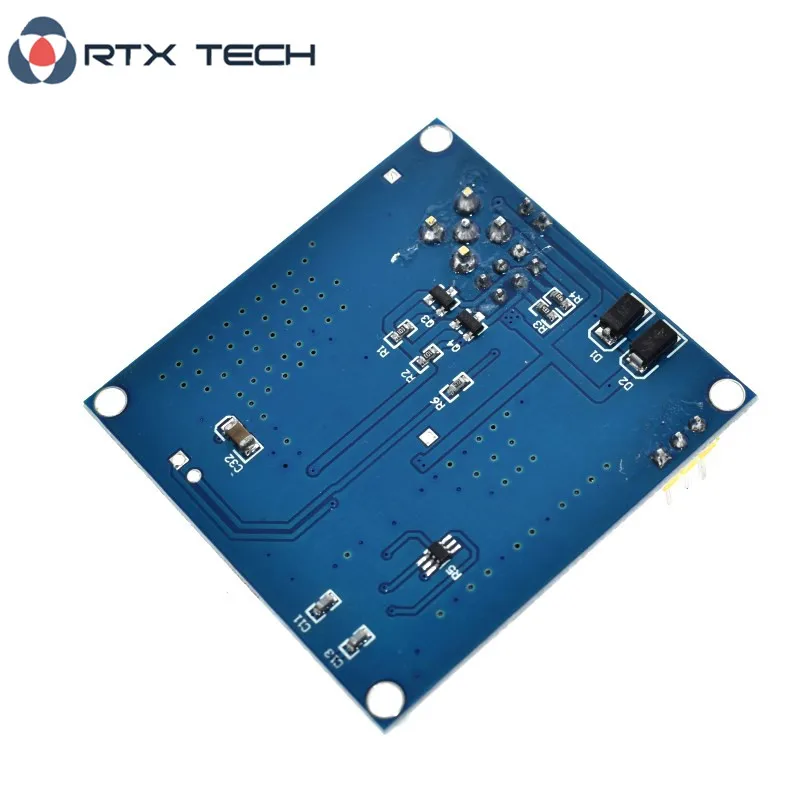

Дисплей PCB: каждый интерфейс напечатан и маркирован, что удобно для вторичного развития. Дизайн в соответствии с руководством по дизайну оборудования sim900a.

Один из способов 5 в интерфейс питания: мы сделали защиту, даже если соединение перевернуто, мы не будем сжигать плату. Источник питания USB может быть отрегулирован в начале компьютера; Мы рекомендуем DC с большим количеством потребления энергии для долгосрочной передачи данных.

Один из способов TTL интерфейс: Поддержка 3,3 V один микрокомпьютер чип и 5V один микрокомпьютер чип. То есть, он поддерживает микрокомпьютер с одним чипом 51 класса 5 В и микрокомпьютер с одним чипом STM32.

Два антенных интерфейса: SMA Антенный интерфейс, IPX мини Антенный интерфейс (не сварен по умолчанию).

Один из способов интерфейса 232 уровня: То есть вы можете напрямую подключить модуль к компьютеру через кабель последовательного порта 232 - USB. Вы также можете подключиться к компьютеру через usb-ttl в зависимости от ваших аксессуаров. Не нужно много денег, чтобы купить аксессуары, что отличается от других продавцов.

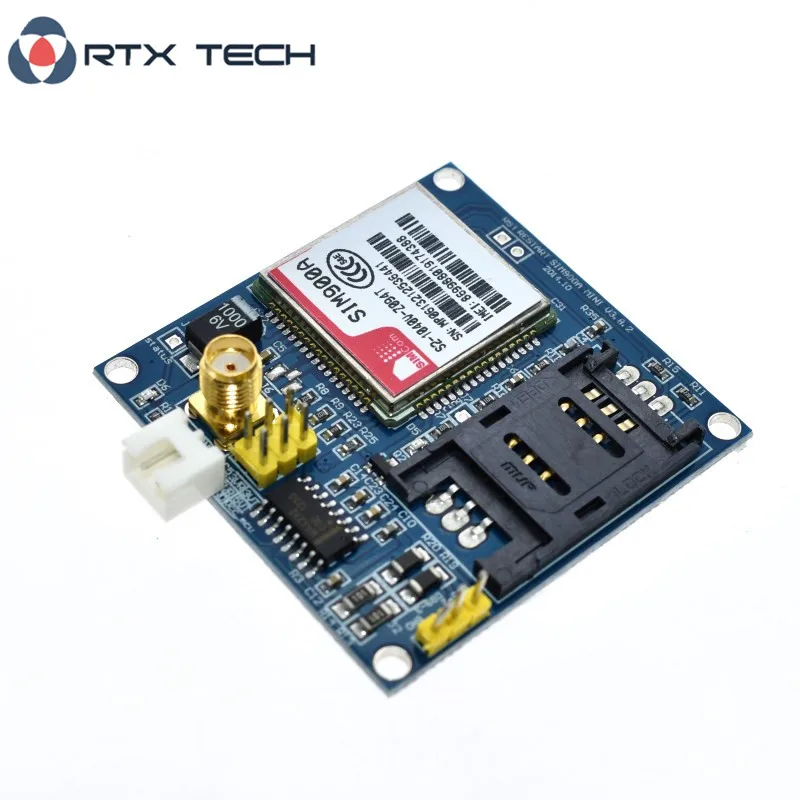

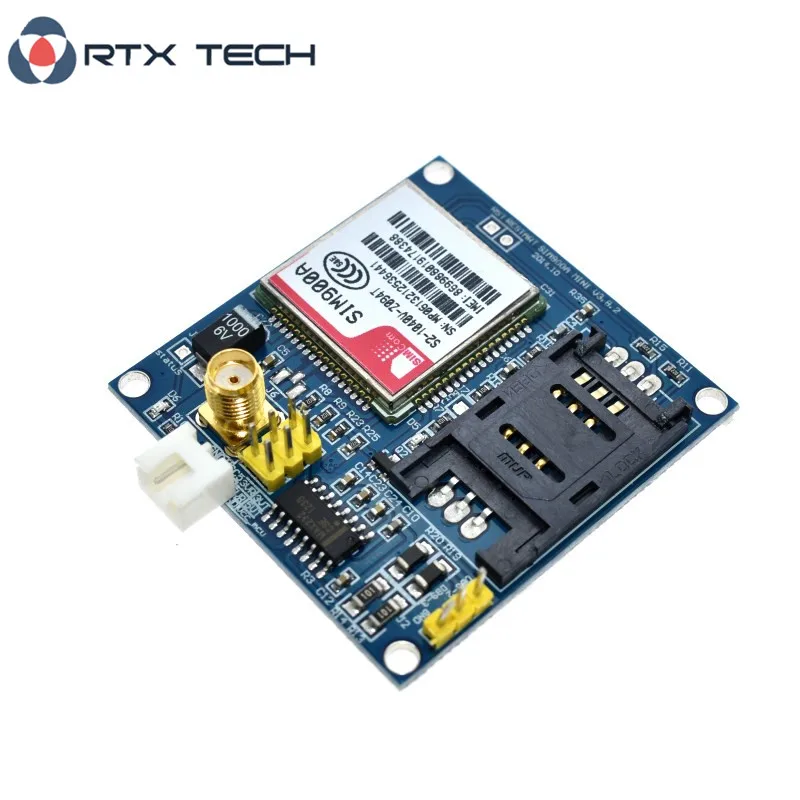

Детали модуля Sim900a:







Метод модуля компьютерного управления:



Одним словом, он должен управлять модулем, выдавая инструкции (по инструкции) через последовательные порты. Описаны следующие два общих способа Управления Модулями sim900a:

Тип: через CP2102 USB Передача в TTL модуль, наш магазин имеет продажи, компьютерная отладка sim900a модуль







Второй тип: подключите модуль к компьютеру через Usb-232 кабель последовательного порта, а затем подключите к источнику питания 5 В
