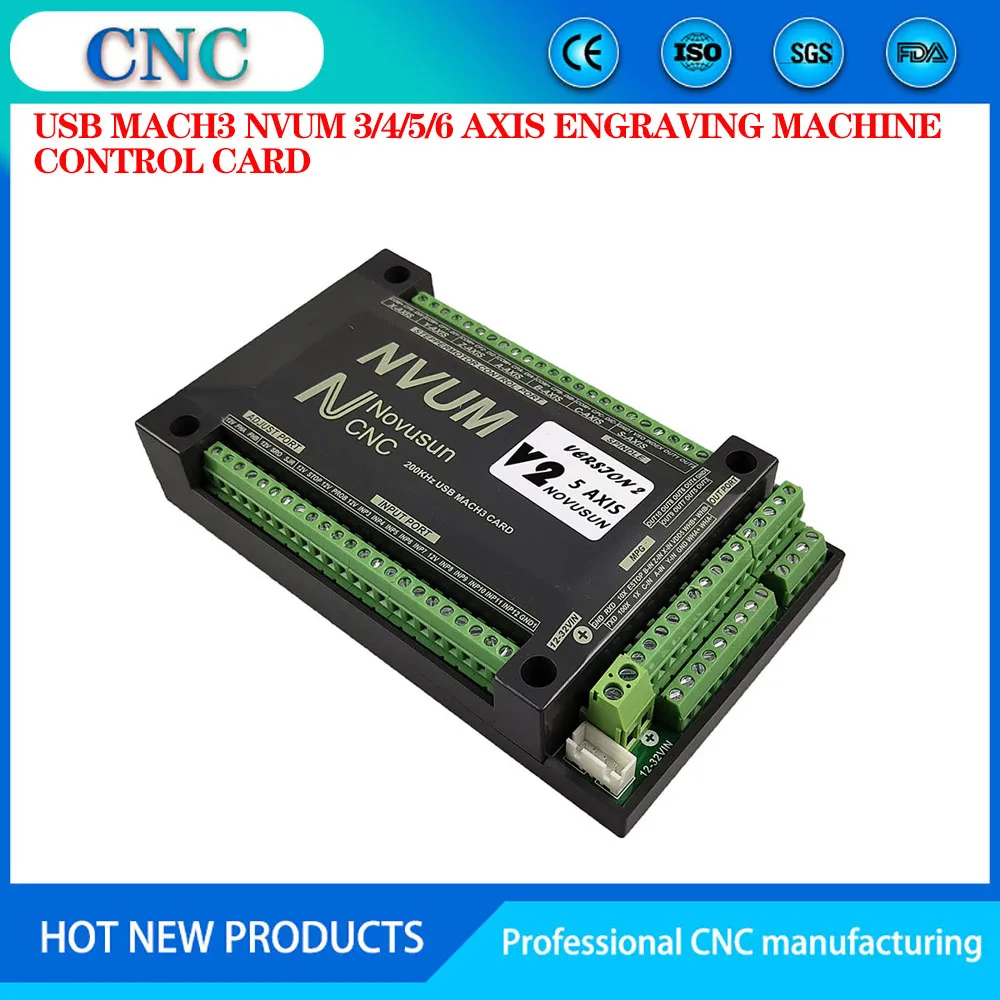

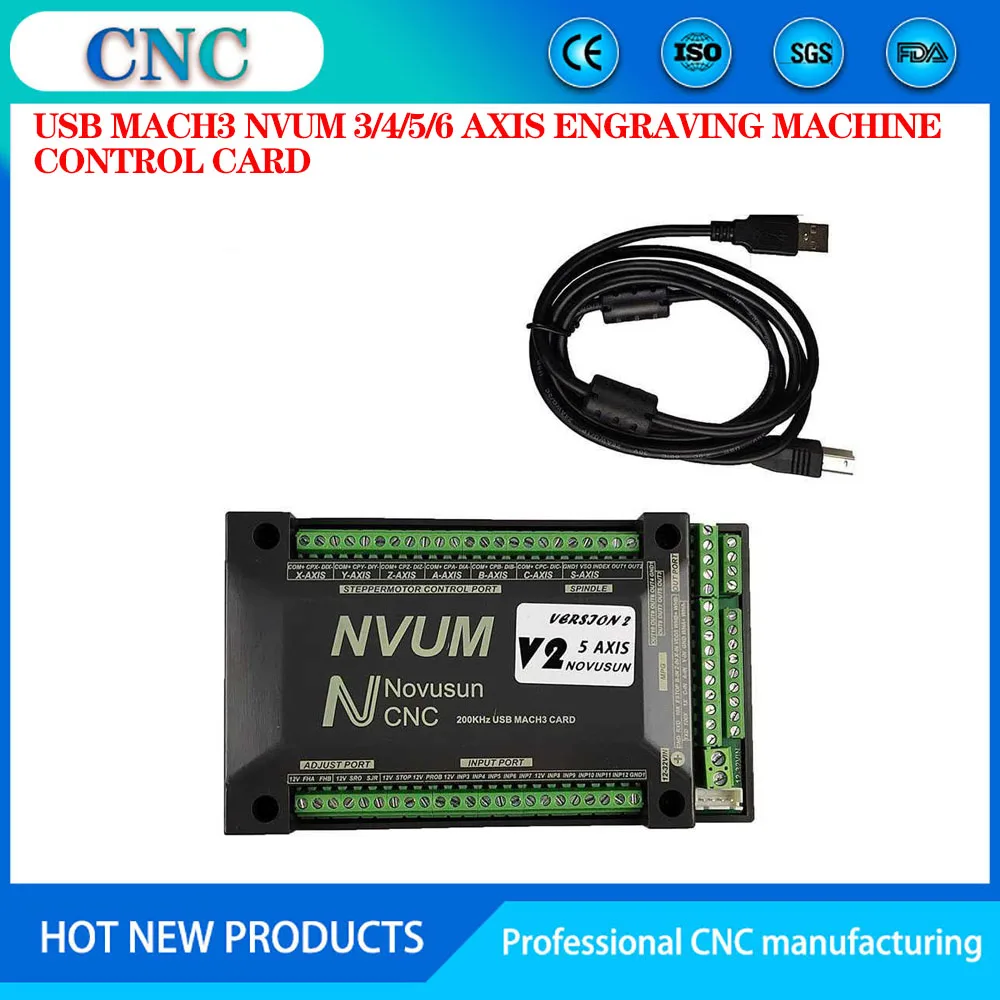

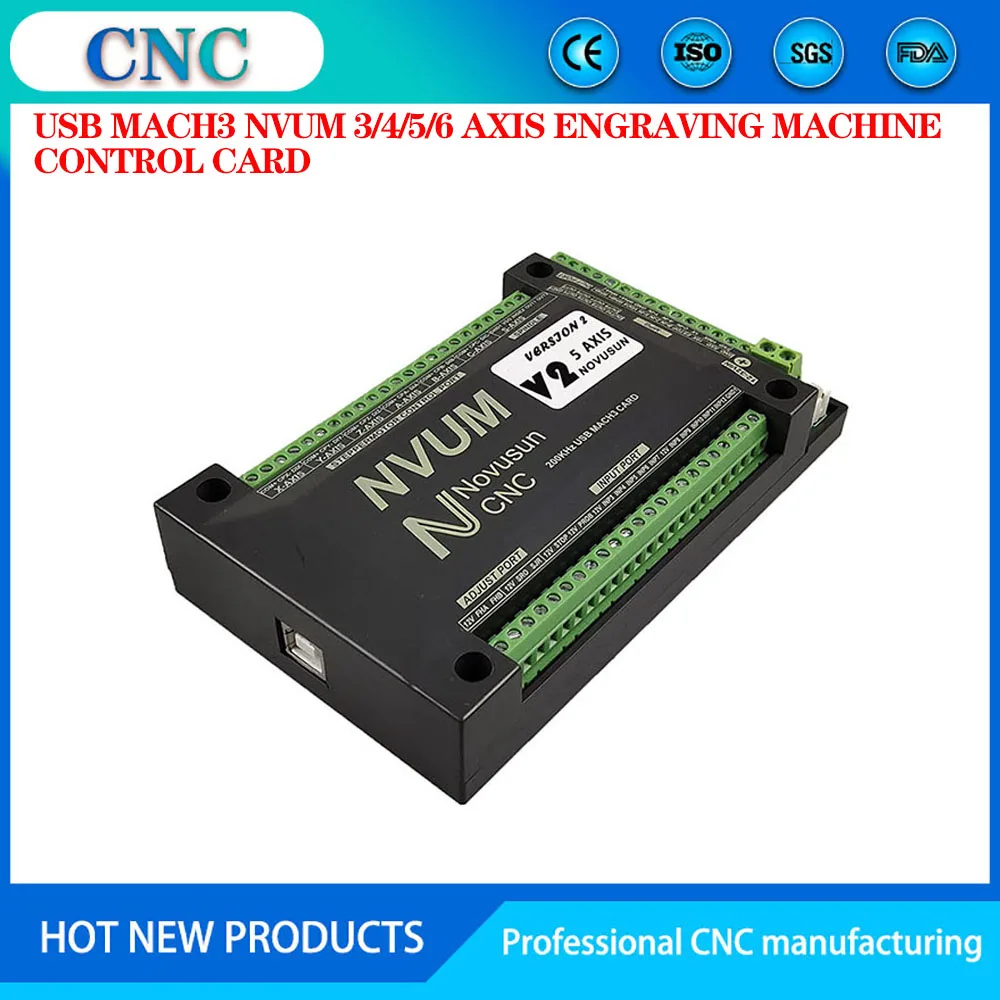

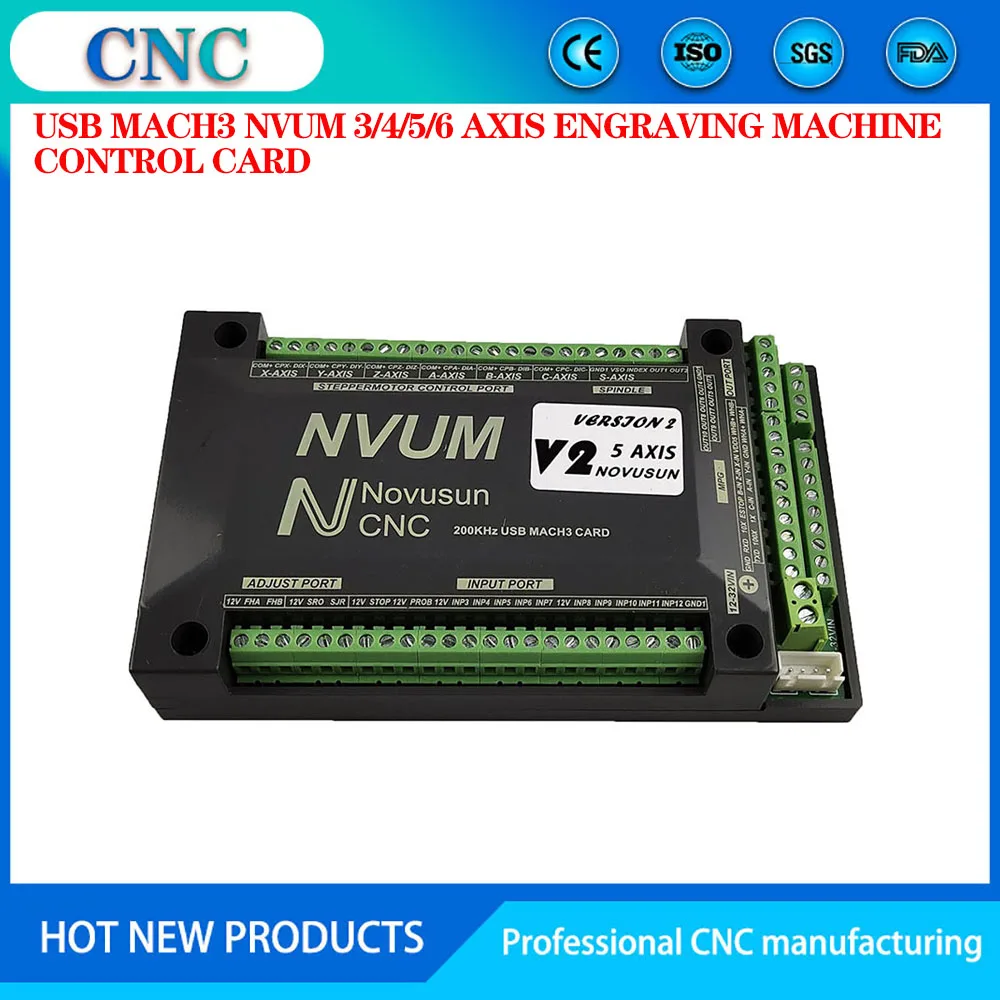

Nvum v2.1 USB 3-axis 4-осевой 5-осевой 6-axis mach3 motion контрольной картой и 6-осевой аварийной

Nvum v2.1 USB 3-axis 4-осевой 5-осевой 6-axis mach3 motion контрольной картой и 6-осевой аварийной

Список товаров:

Карта управления * 1
1 м сетевой кабель * 1

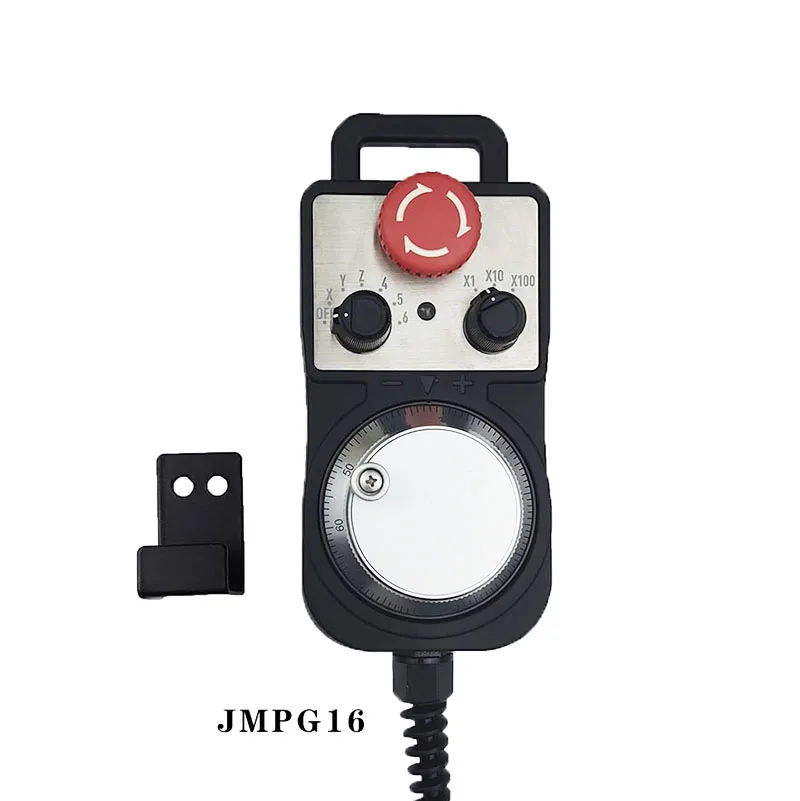

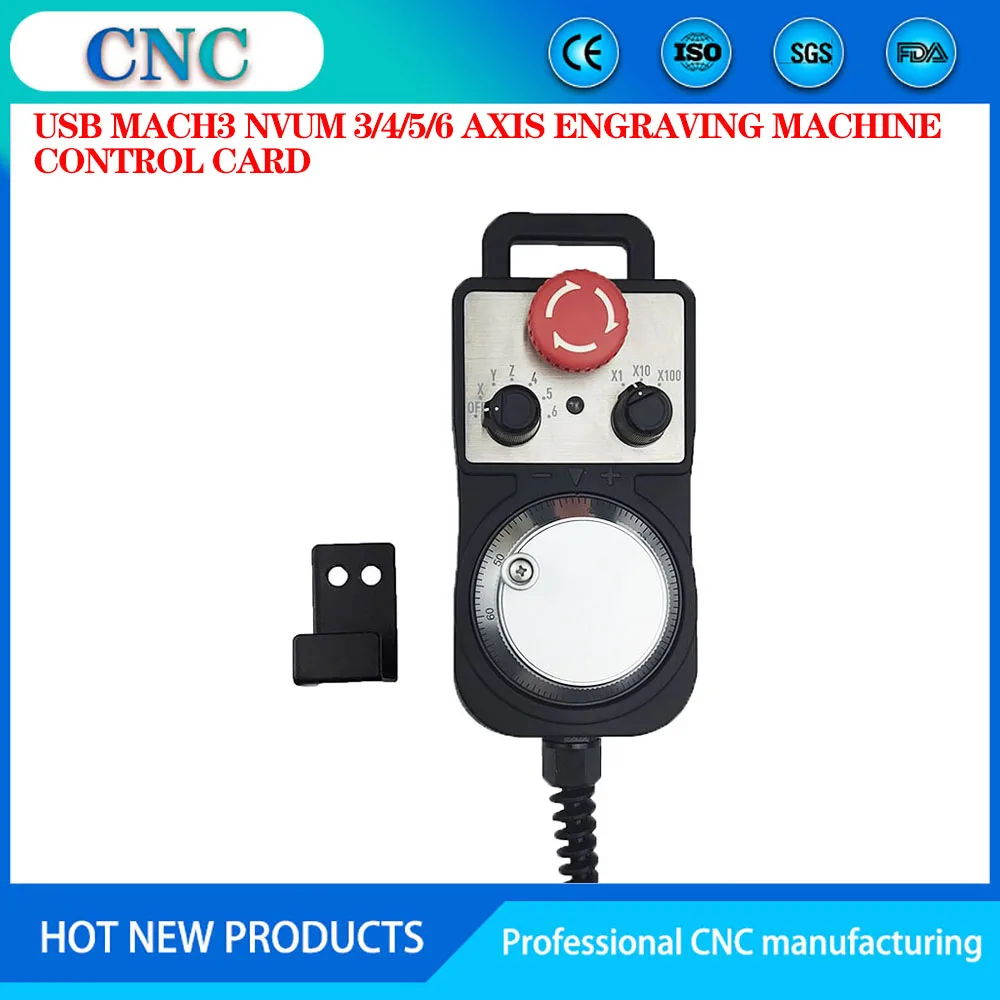

MPG * 1
Крючок * 1
CD * 1

Введение продукта:

NVUMV2.1 представляет собой с диагональю экрана 3-6 оси motion контроллер мы проводим 4 года на всех этапах.
NVUMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через Ethernet
Свяжитесь с компьютером, просто используйте шпагат для прямого подключения или передачи с маршрутизатором.
NVUMV2.1 контроллер движения принимает рамки дизайна руки. Дизайн руки
Включает в себя связь, кодеаналитический, основной алгоритм и импульсное развитие. Рационально
Дизайн, удобный в эксплуатации.

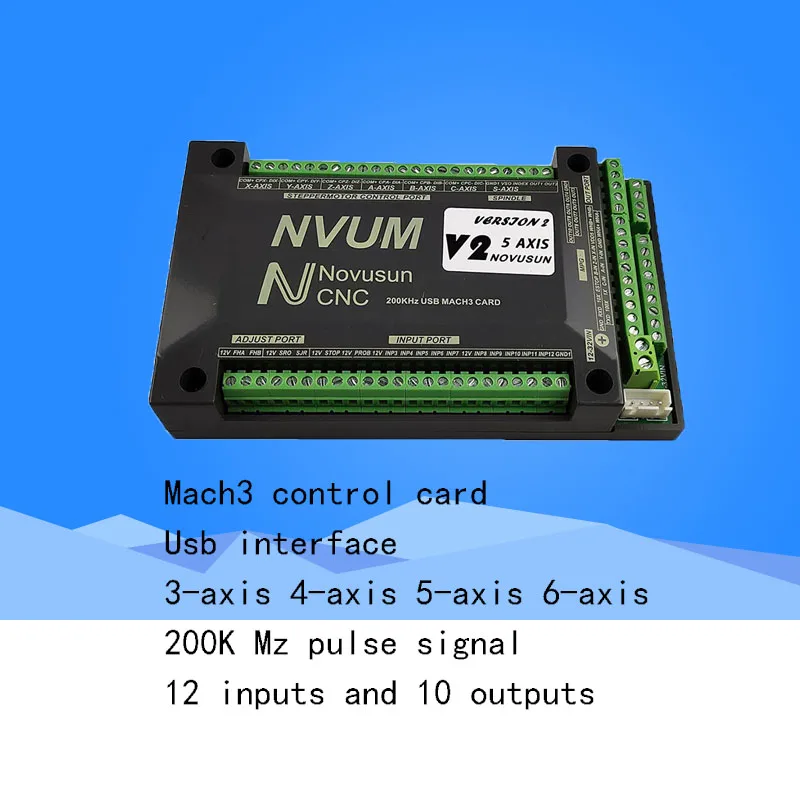

Параметры производительности:

Поддержка локальных сетей;
 12 портовая фотоэлектрический изолированные входной интерфейс если вы хотите заказать обычное цифровых данных;
 10 портов фотоэлектрический изолированные Выходной интерфейс: если вы хотите заказать обычное цифровых данных;
1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);
 Поддерживает 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси;
Микросхема управления движением руки;
 Основного устройства составляет 12V-32VDC источника питания входное напряжение, ток, должно быть больше, чем 0.5A;
Совместимо с MPG входом, поддерживает цифровой дисплей MPG от нашей компании.

Внешний вид и размер:

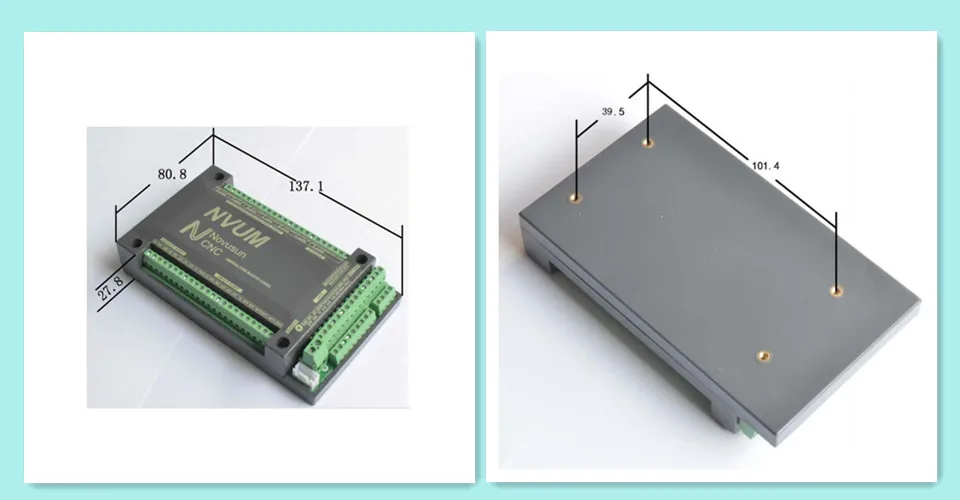

Контроллер движения NVUMV2.1 имеет герметичную конструкцию корпуса, есть 4 отверстия для установки
Внизу. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер в
Шкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2:

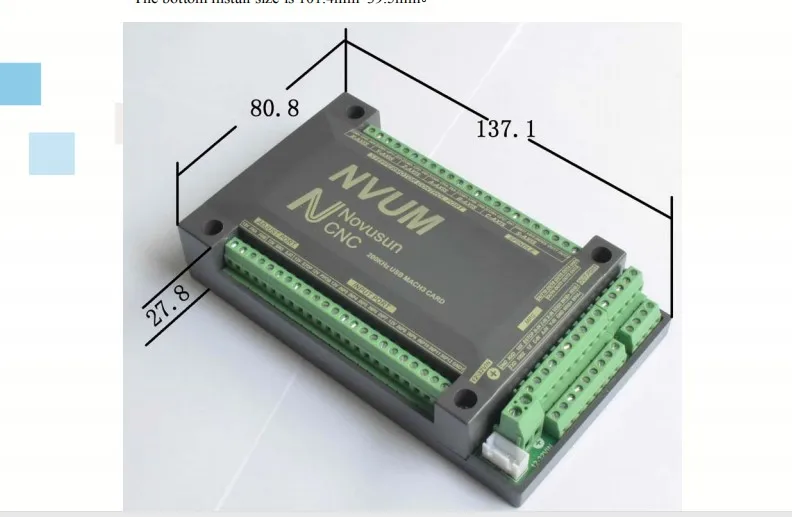

Общий размер изделия-137,1 мм * 80,8 мм * 27,8 мм;
Нижний Размер установки 101,4 мм * 39,5 мм.

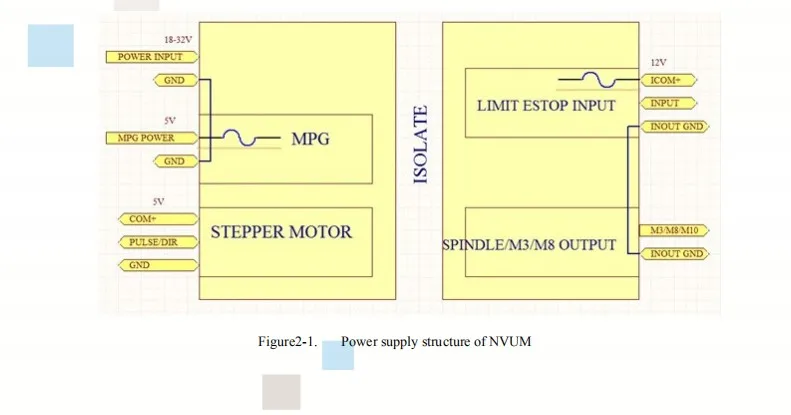

Схема питания:

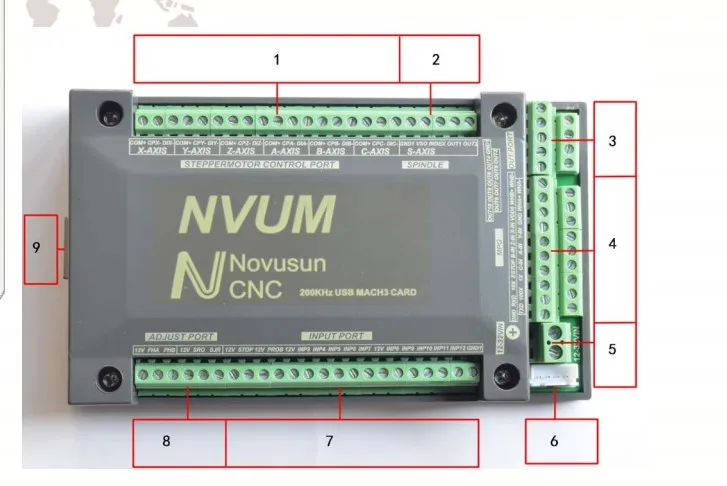

Определение проводки:

Подключение контроллера включает в себя:
1. Интерфейс питания,
2. Интерфейс подключения Ethernet,

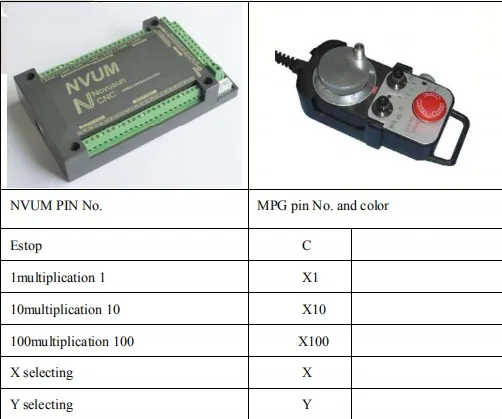

3. Интерфейс MPG,

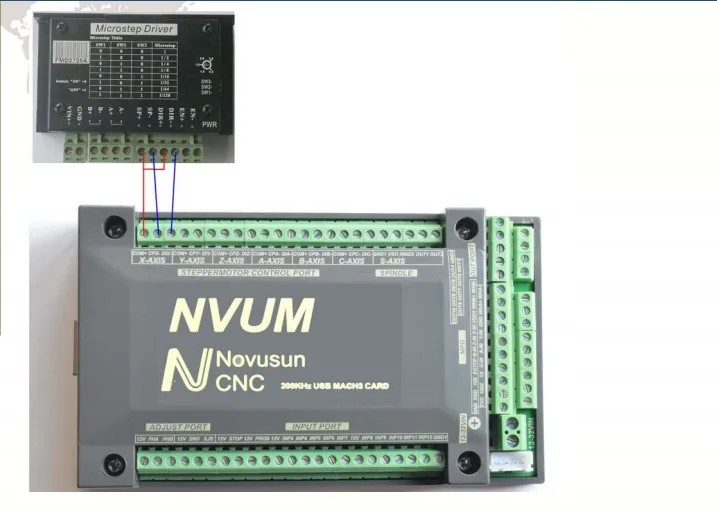

4. Шаг/сервопривод управления выходной интерфейс,

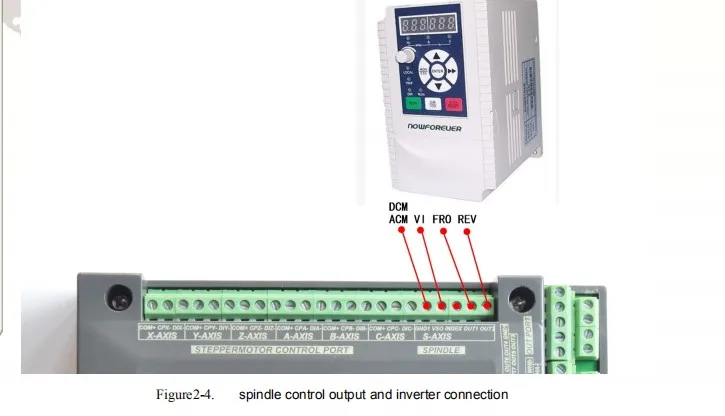

5. Выходной интерфейс управления шпинделем,

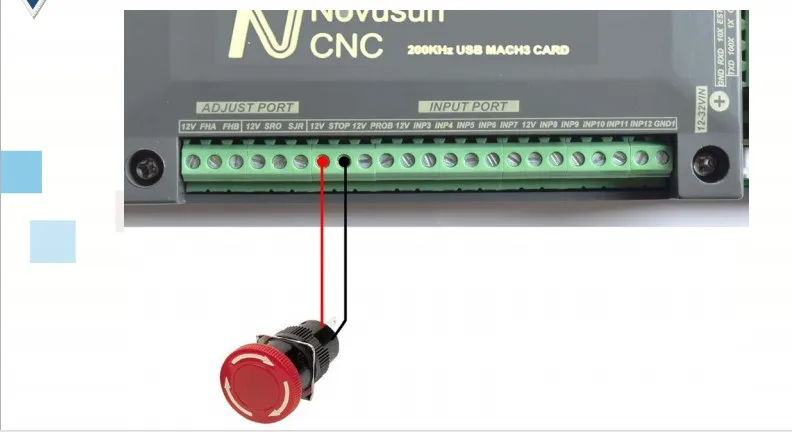

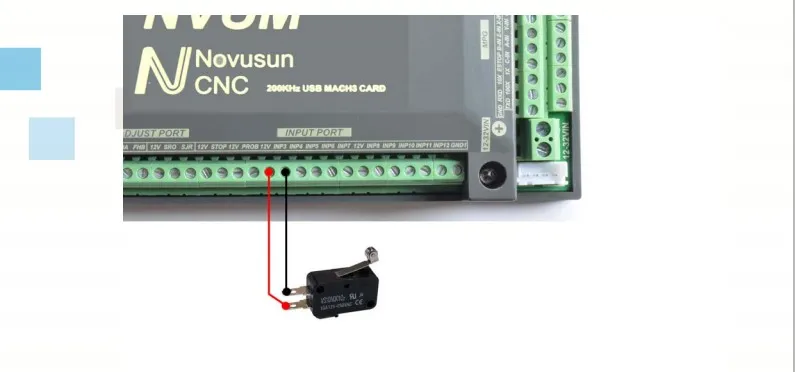

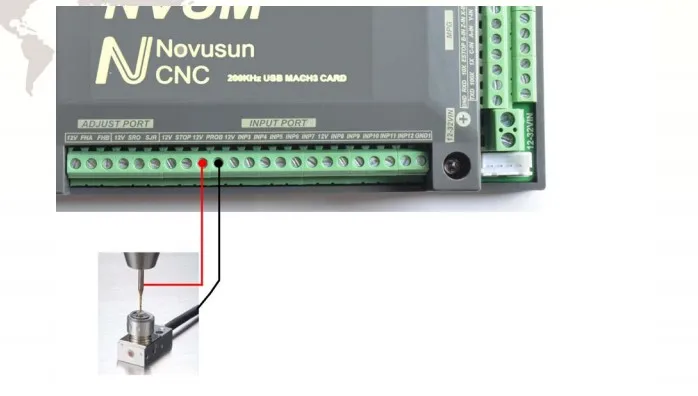

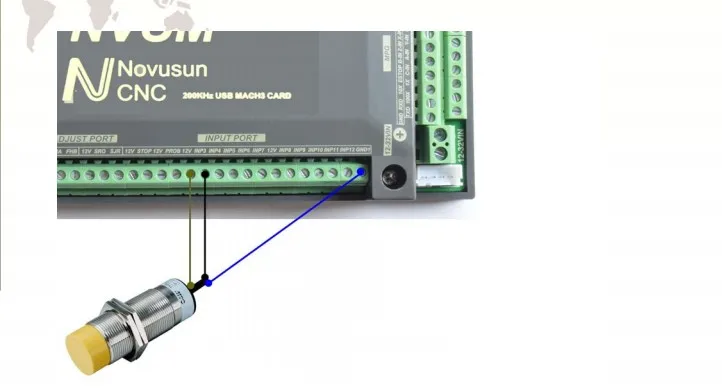

6.Estop и концевой переключатель и инструмент настройки входного интерфейса
И так далее.
Теперь мы описываем их в деталях, как показано ниже.
