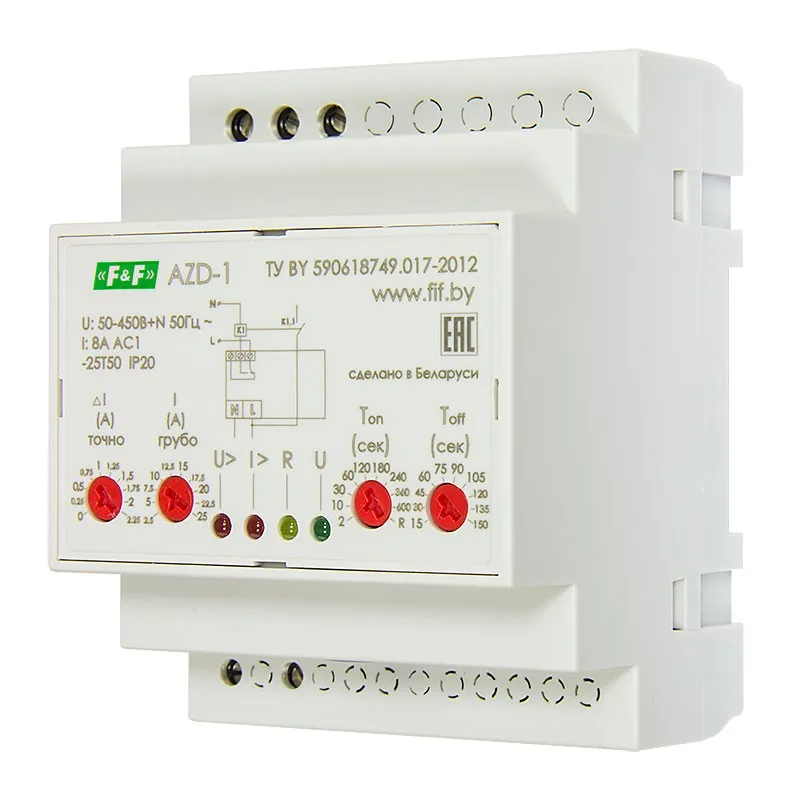

Реле защиты электродвигателей AZD-1 |

Реле защиты электродвигателей AZD-1 |

Назначение
Реле защиты электродвигателей AZD-1 предназначено для непрерывного контроля тока в цепи питания однофазных электроустановок (ЭУ) переменного тока и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.

Принцип работы
Реле AZD осуществляет непрерывный контроль тока в однофазной обслуживаемой электроустановке и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:
— перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
— недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
— при работе на пониженном или повышенном напряжении;
— при перегреве ЭУ;
— при коротком замыкании.
