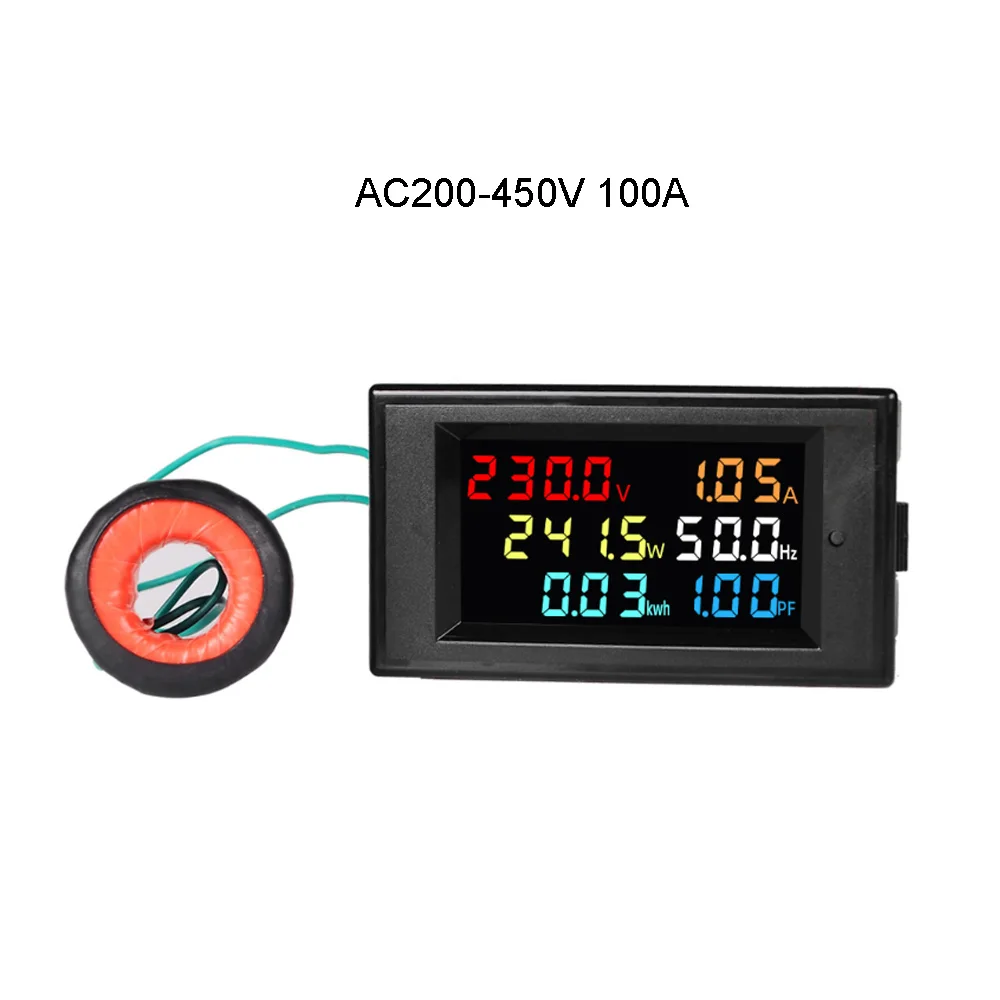

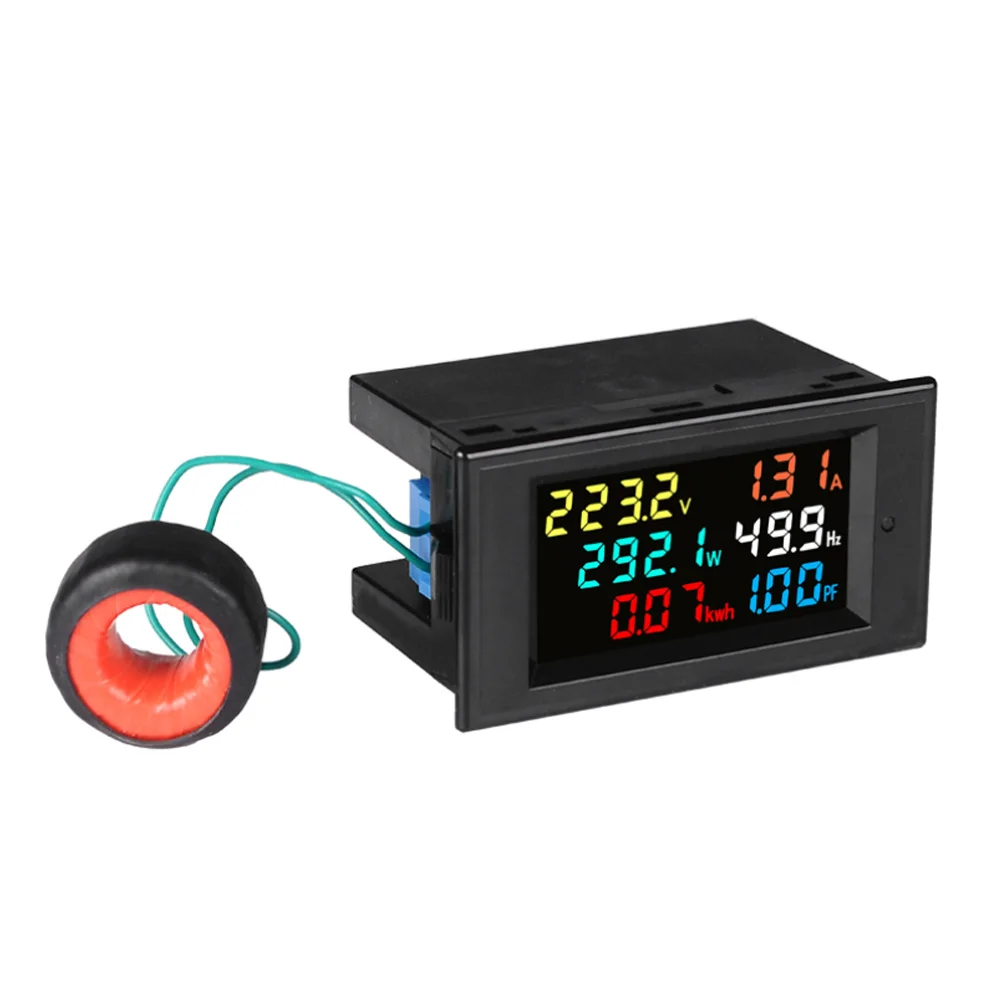

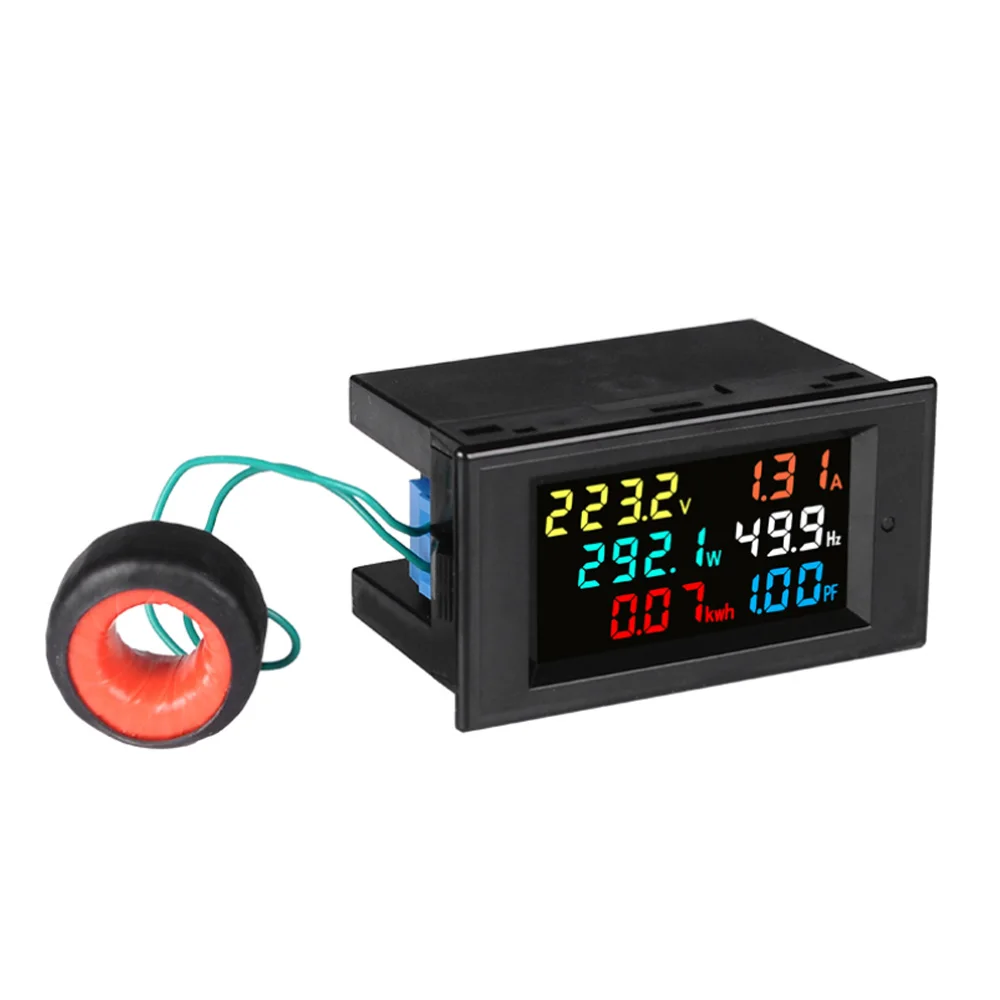

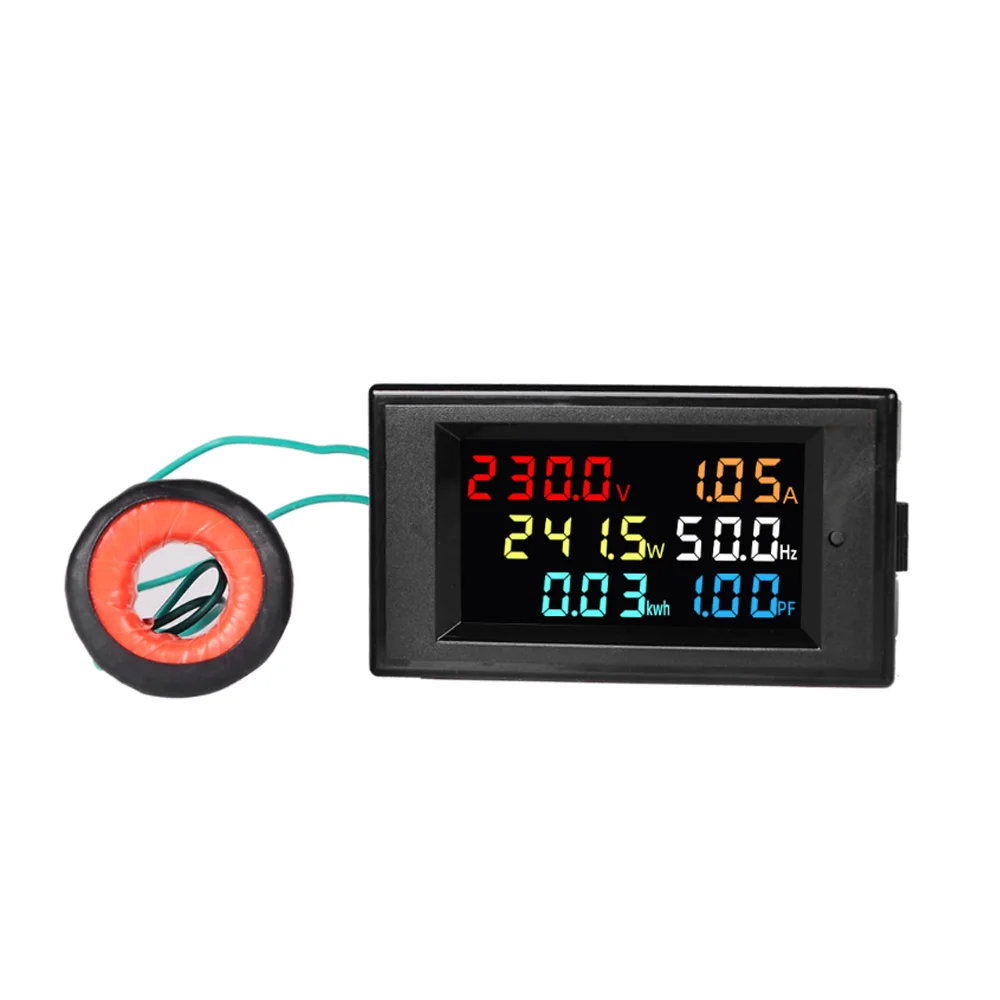

Многофункциональный цифровой дисплей предназначен для одновременного отображения измеренной мощности переменного тока на одном и том же экране.

Шесть электрических параметров: напряжение, ток переменного тока, активная мощность, коэффициент мощности, частота и электричество/электрическая энергия. Дисплей прибора

Часть дисплея имеет цветной жидкокристаллический дисплей высокой четкости.

Основные характеристики:

1. Точность измерения: 1% ± 2 слова

2. Диапазон измерения: напряжение переменного тока: AC80.O-300.OV или AC200.0-450.0V, истинное эффективное измерение стоимости.

Ток переменного тока: ACO-99.99A, текущее разрешение дисплея составляет 0,01a, когда он превышает 100A, он будет отображать 100.OA

Активная мощность: 80-300 В Диапазон отображения 0-30000 Вт, 200-450 в Диапазон отображения 0-45000 Вт, при O-9999.9

Разрешение дисплея между W 0,1 W [остальное 1 Вт]

Электричество: диапазон измерения составляет 0-99999квтч, а минимальное разрешение дисплея 0-999,99квтч-0,01 кВтч 10000.

0-9999.9kwh минимальное разрешение дисплея 0.1kwh, 10000,0-99999kwh минимальное разрешение 1kwh

Частота мощности: 45.OHz- 65.OHz

Коэффициент мощности: 0,00-1.OOPF

3. Скорость измерения: 2 раза в секунду

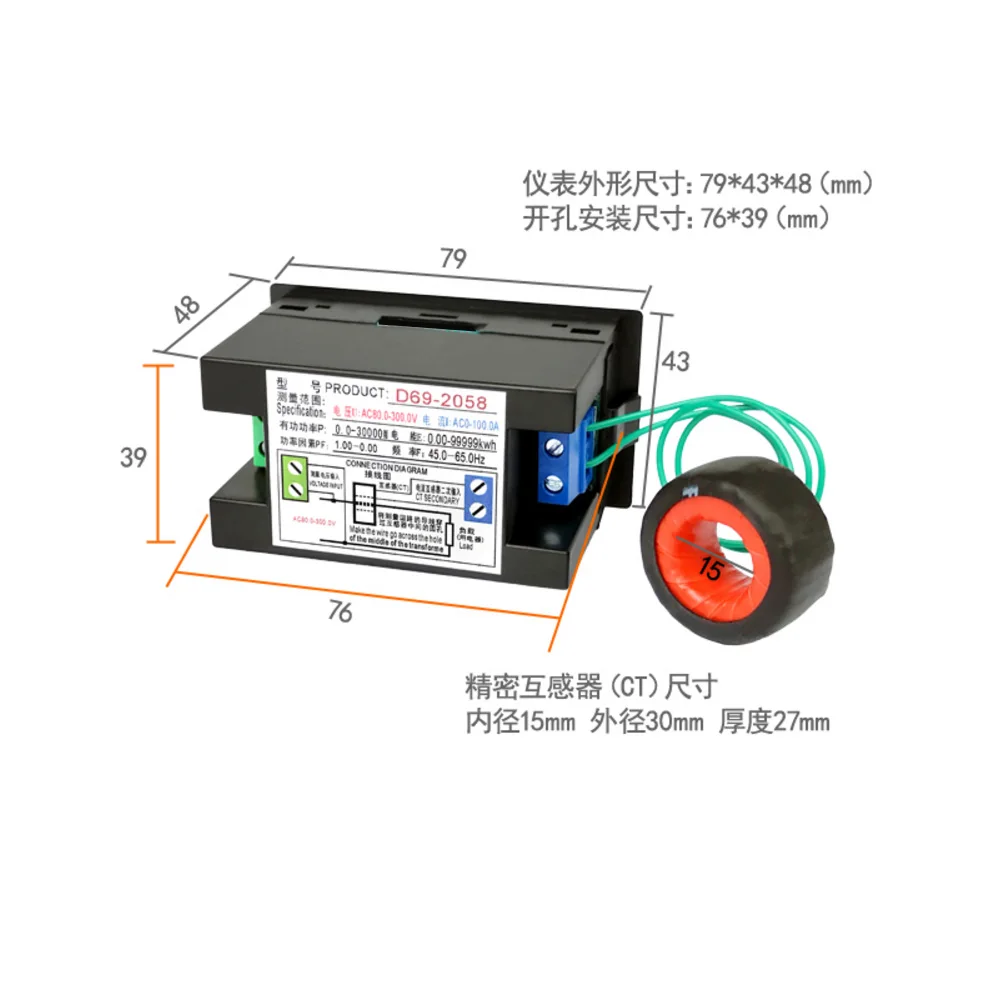

4. Размеры: 79*43*48 мм

5. Размер установки: 76*39 мм

Видимый размер экрана: 52*26 мм

6. Функция памяти: когда счетчик выключен во время использования, кумулятивное значение мощности счетчика будет храниться автоматически (ранее сохранение данных).

Инструкции по эксплуатации:

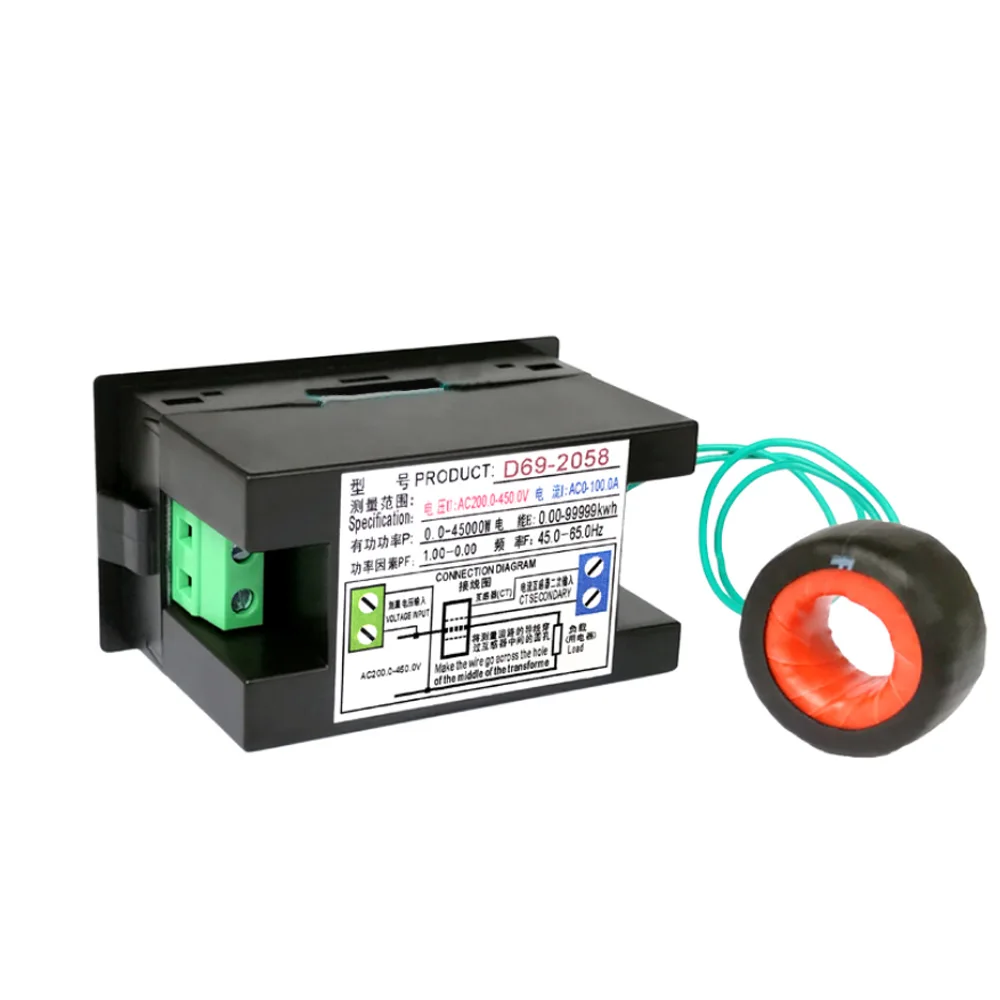

1. Подключите в соответствии с схемой проводки прикрепленного чертежа и подключите дополнительный конец трансформатора тока счетчика (зеленый свинец), подключенного к синему терминалу прибора, И пропустите провод измерительной петли через Средний круг отверстия трансформатора тока.

2. Подключите замеры напряжения к зеленой клемме счетчика, затем Измерьте напряжение, как указано выше, и начните считывать результат измерения.

3. Измерительный прибор отображает измеренное значение после включения питания.

4. Нажмите и удерживайте кнопку сброса на передней панели счетчика в течение 5 секунд, и накопленное значение мощности счетчика будет очищено.

5.100A трансформатор диаметр отверстия 15,5 мм могут соотвествуют национальному стандарту 21-25 квадратных миллиметров, стандартный медный кабель ближнего света с помощью

6. Окончательные Условия работы:

Рабочая температура: -10 ~ + 50 ℃

Рабочая влажность: 10 ~ 80% (без конденсации)

Рабочее давление: 80 ~ 106 кПа

Воздействие Солнца: без прямого воздействия

Меры предосторожности:

1. Входное напряжение (зеленый) терминал и трансформатор тока вторичный входной терминал (синий) терминал проводка не может быть неправильно подключена, в противном случае счетчик будет поврежден!

2. 200-450 в подходит только для чистого источника питания переменного тока 50-60 Гц, а не для квадратной волны, инверторного выхода и измерения на модифицированной синусоидальной цепи, в противном случае счетчик будет поврежден!

3. При установке прибора не нажимайте ЖК-экран прибора, иначе будут искажены/повреждены коды!

4. Если вы покупаете несколько инструментов для использования, трансформаторы не могут использоваться взаимозаменяемо! [Поскольку измерительный прибор и трансформатор проверены на пару], чтобы не повлиять на точность измерения!

5. Для измерения напряжения сети 110 В 220 в, пожалуйста, проверьте 80-300V100A, чтобы измерить напряжение 380 В и проверить 200-450 в! Если вы проверяете 200-450 в для измерения напряжения 220 В, когда напряжение ниже 220 В, измерение не является точным! Помните.
