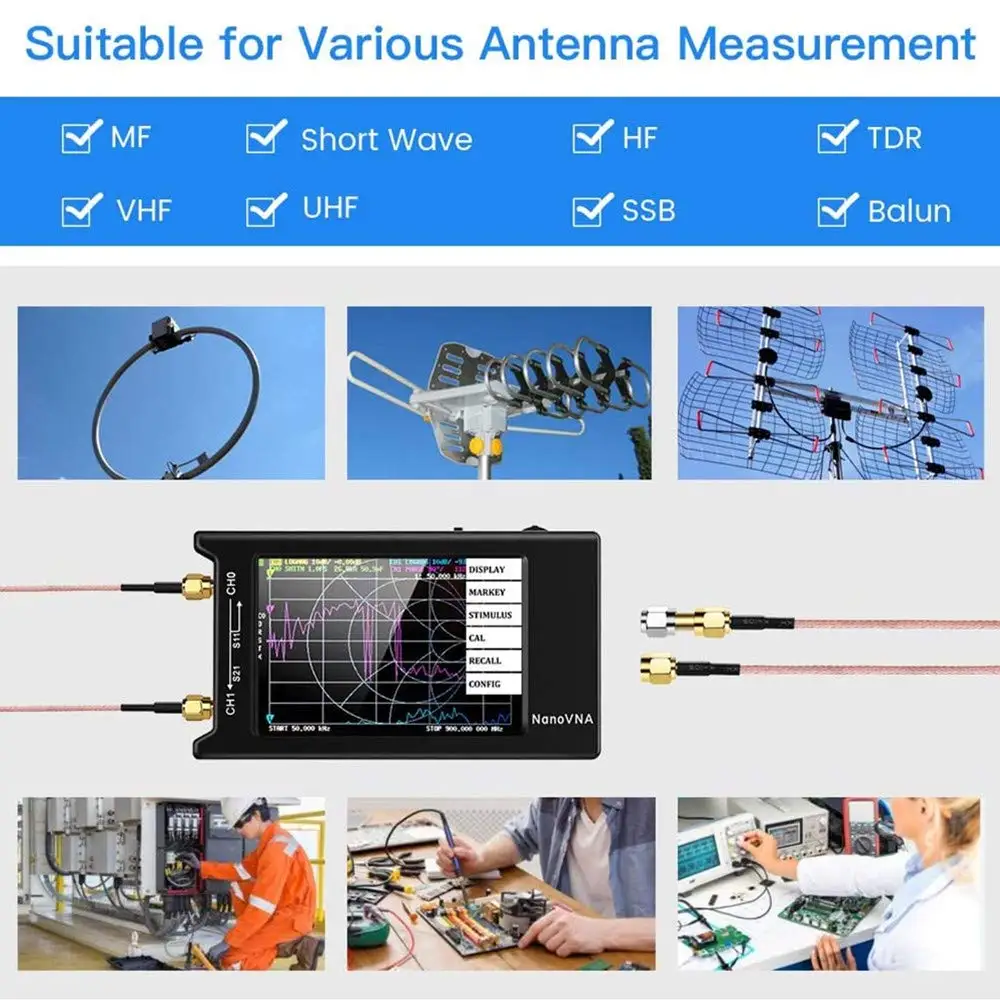

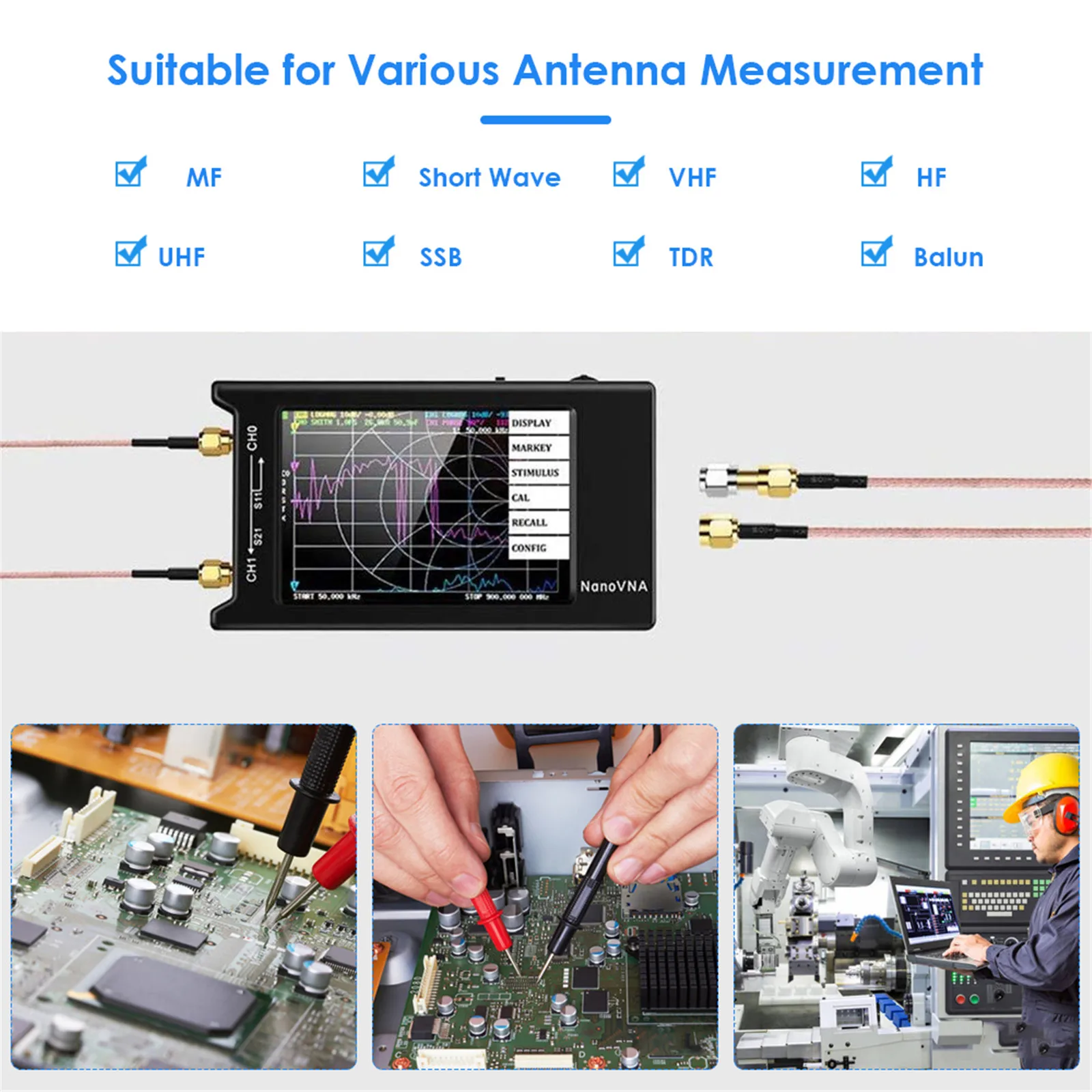

[2020 г., обновленная версия] антенна, анализатор сети NanoVNA 10 кгц-1.5 ГГц, 4,0 дюймовый ЖК-дисплей, сенсорный экран, коротковолновый, MF HF UHF, анализатор, стоячая волна «сделай сам»

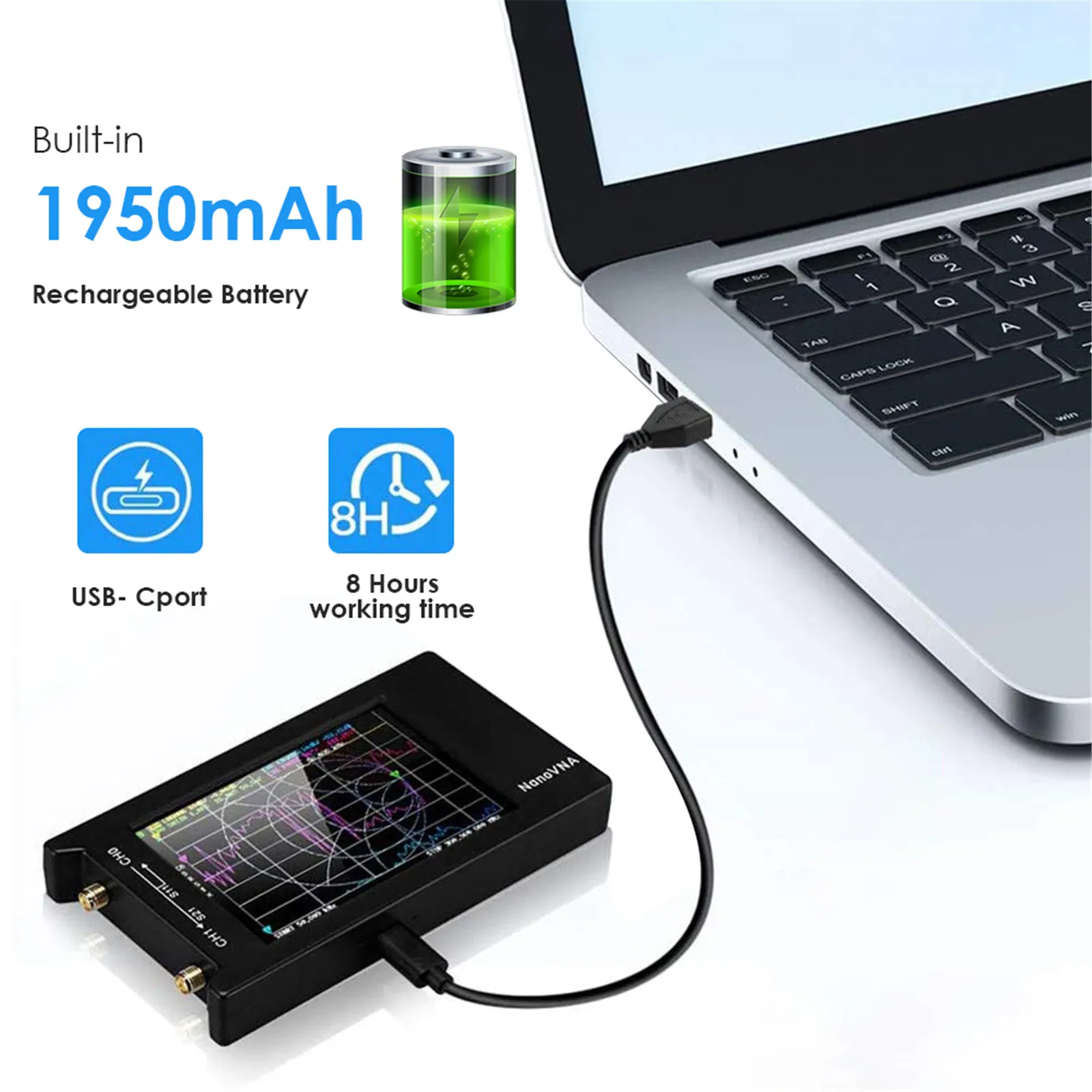

1. [2020 новый модернизированный] ⏰ по сравнению с предыдущей версией продукта, был добавлен чехол ABS для уменьшения внешних помех и повышения точности измерения. Высококачественный и 4,0 дюймовый ЖК-цифровой дисплей легче читать, чем 2,8 дюймовый ЖК-цифровой дисплей предыдущей версии. ⏰встроенный аккумулятор 1950 мАч, который используется для долгое время. Кроме того, он также поддерживает анализ временных доменов (TDR). Выбор сенсорного экрана позволяет легко выполнять различные операции. Используйте кабель передачи данных Type C-Type C (в комплекте) для легкого подключения к телефону Android. (Не совместим с iPhone)
2. [Улучшенная частота] улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частот измерений до 1,5 ГГц. Частотный диапазон прямого вывода 50k-300 МГц si5351 может обеспечить динамическую производительность более 70 дБ. Расширенный диапазон частот 300M-900MHz может обеспечить более 60 дБ Динамики, в то время как диапазон частот 900M-1,5 ГГц может обеспечить более 40 дБ динамики.
3. [идеальное векторное измерение сети] маленький автономный 4,0-дюймовый ЖК-дисплей, обеспечивающий измерение TX/RX и может определять полные параметры S11 и s21. Если необходимо получить S12 и S22, необходимо вручную заменить проводку на порте трансивера.
4. [простое и практичное программное обеспечение для управления ПК] вы можете экспортировать файлы Touchstone (snp) через программное обеспечение для ПК для использования в различных проектировочных и имитационных программах радио. Этот проект призван предоставить энтузиастам радиочастотные гаджеты, но он является полезным инструментом.

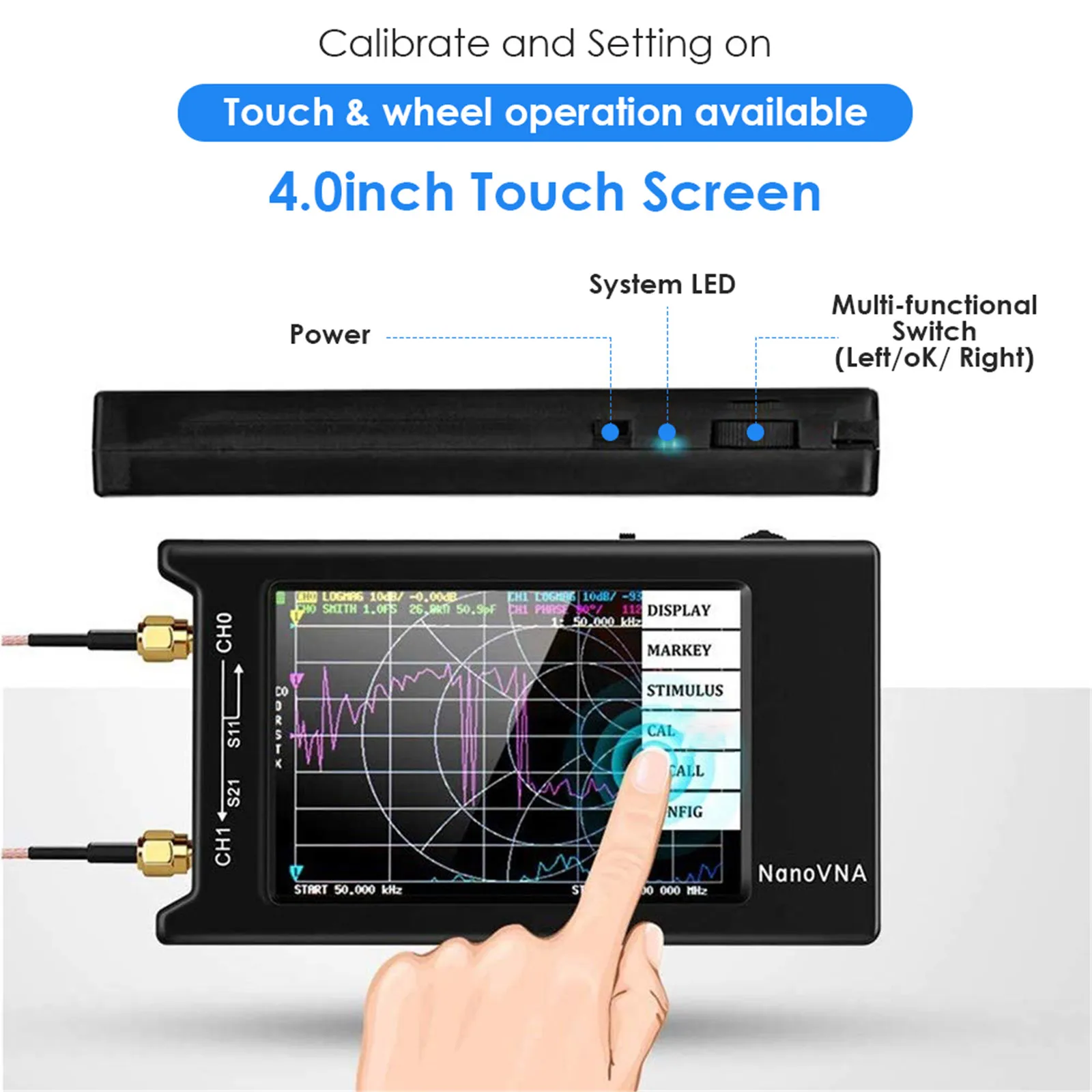

5. [надежный ответ] Примечание: поскольку экран этого продукта является резистивным сенсорным экраном, его лучше всего использовать с сенсорным стилусом, предназначенным для резистивных сенсорных экранов. Руководство по эксплуатации на японском языке-PDF файл. При необходимости свяжитесь с нами. Кроме того, если есть проблема с товаром, пожалуйста, свяжитесь с нами, и мы ответим вовремя.

Описание товара

NANOVNA-H4 анализ преимуществ:

1. 4-дюймовый полноэкранный ЖК-экран с регулировкой постоянного тока может быть более четким при использовании на улице, а использование в помещении более комфортно.
2. Оптимизирован мост для полноценного использования гармоник si501. Теперь 5-ю гармонику можно использовать для измерения до 1,5 ГГц;
3. При использовании фундаментальной волны выходной уровень CH0 увеличивается до 0 дБм, а измерение отражения более точное;
4. Решить аномалию нановны-н вблизи 6 МГц;
5. Воспроизводит разработанную схему управления питанием для дальнейшего снижения шума мощности, уменьшения помех питания USB, снижения тока зарядки и защиты аккумулятора;
6. Оптимизированная компоновка печатных плат, содержащая батарею 1950 мАч, более 8 часов использования;
7. Защищенный интерфейс UART, удобный для DIY расширения;
8. Новая оболочка из АБС-пластика изготавливается путем открытия формы, которая легкая и удобная для защиты машины;
9. Упаковка изысканная, чтобы обеспечить гарантию дальнейшей безопасности транспортировки.

Базовая производительность

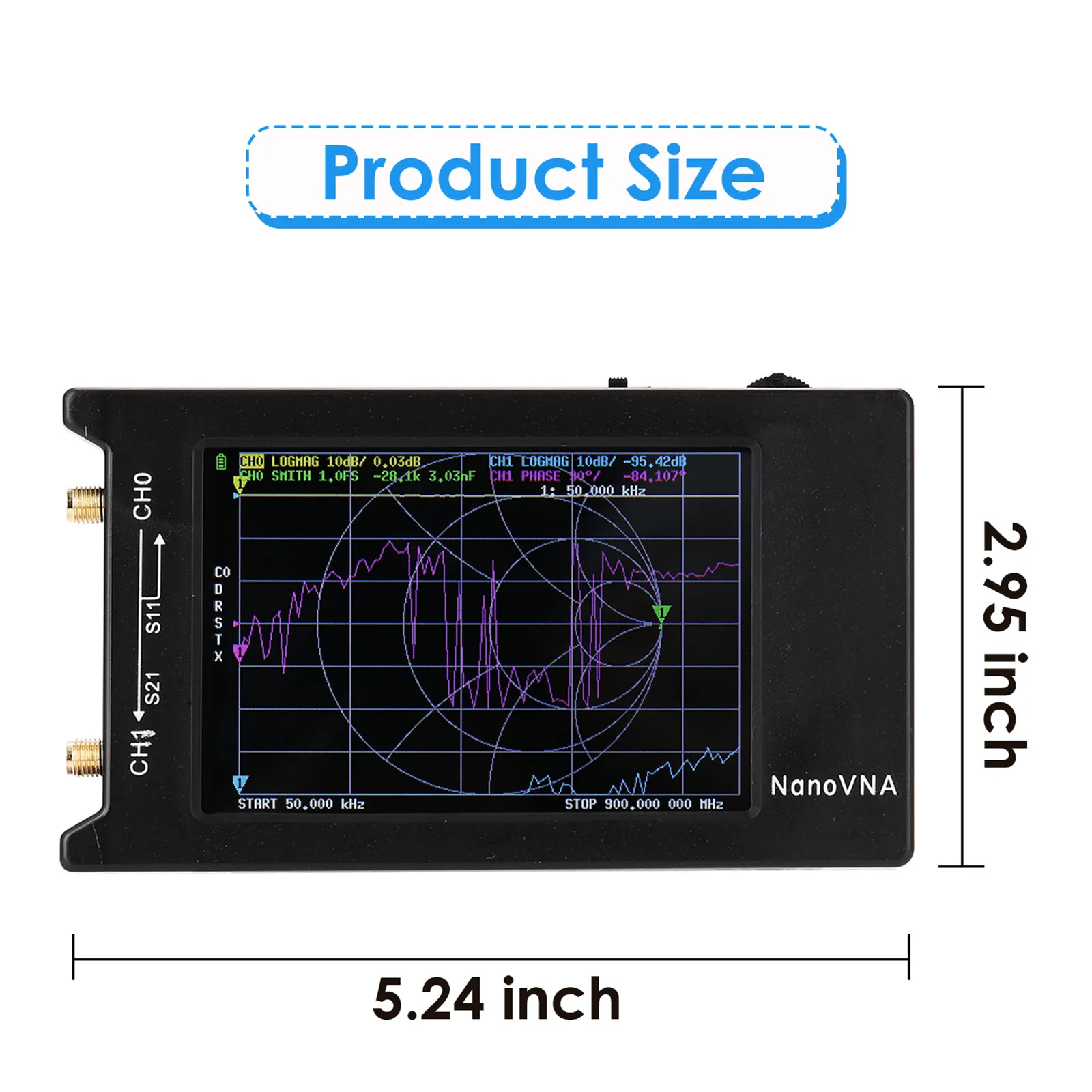

Чехол ABS: 75 мм x 133 мм x 18 мм (без учета выступов)
Частота измерения: 10 кГц-1,5 ГГц
Радиочастотный выход: 0 дБм (± 2 дБм)

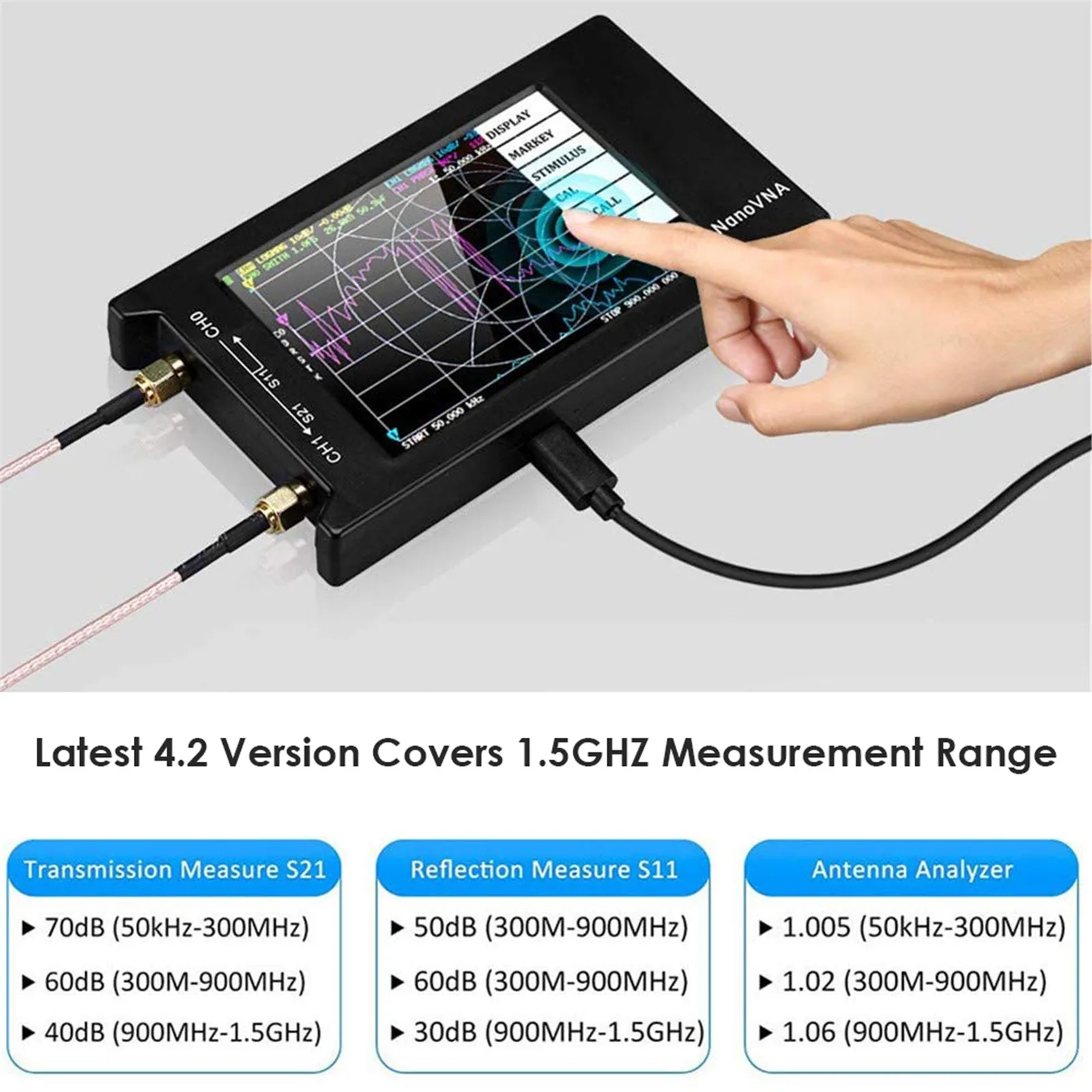

Диапазон измерения: 70дБ (50 кГц-300 МГц), 60дБ (300 м-900 МГц), 40дБ (0,9 г-1,5 ГГц);
Возможны ошибки, вызванные нелинейной трансформацией фундаментальной волны при использовании гармонических измерений.
Порт SWR: <1,1
Дисплей: 3,95 дюйма TFT (320x480)
Интерфейс USB: режим связи USB type-C: CDC (последовательный)
Питание: USB 5V 200mA, встроенный аккумулятор 1950mAh, максимальный зарядный ток 1A
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Допуск по частоте: <2,5 ppm
Стабильность частоты: <0,5 ppm

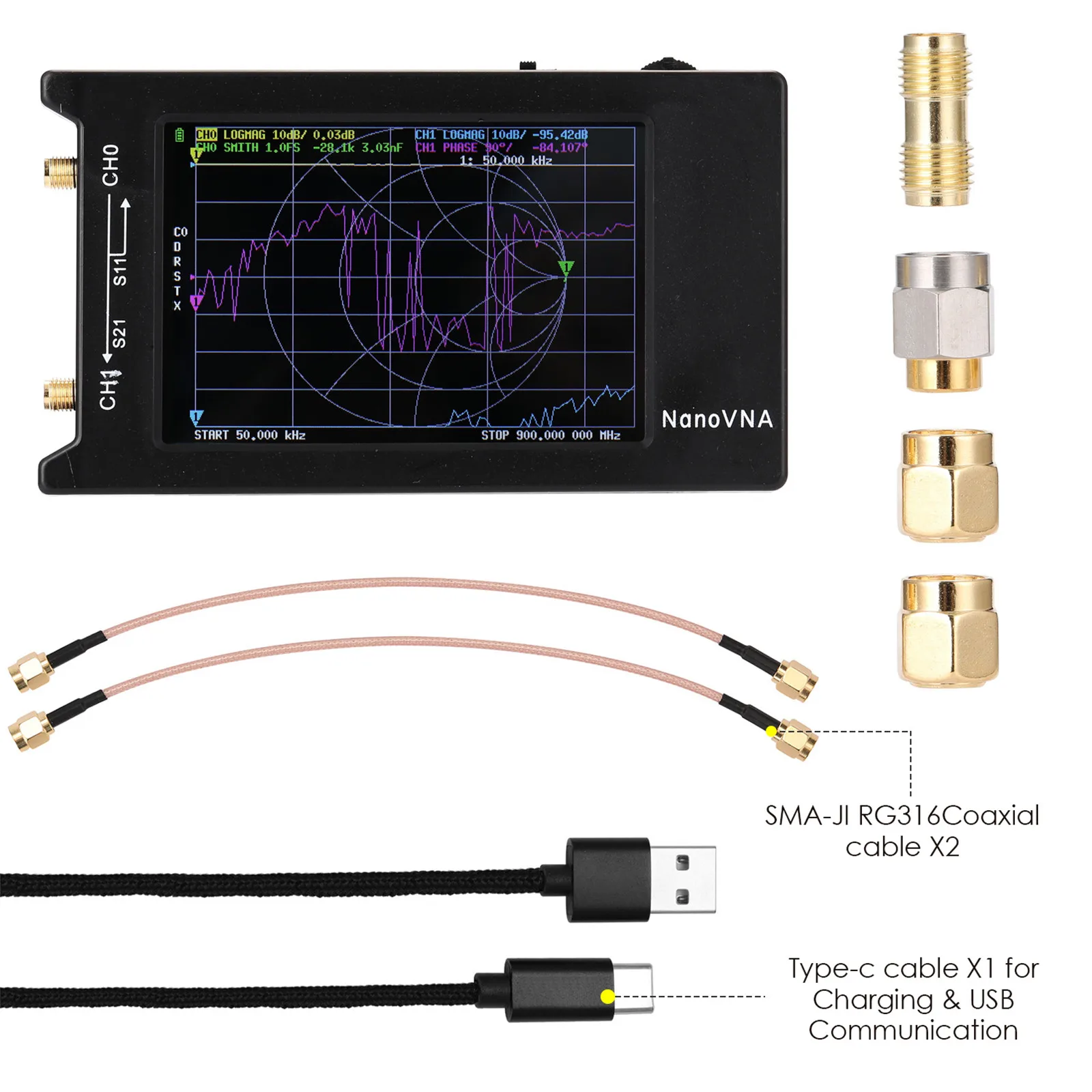

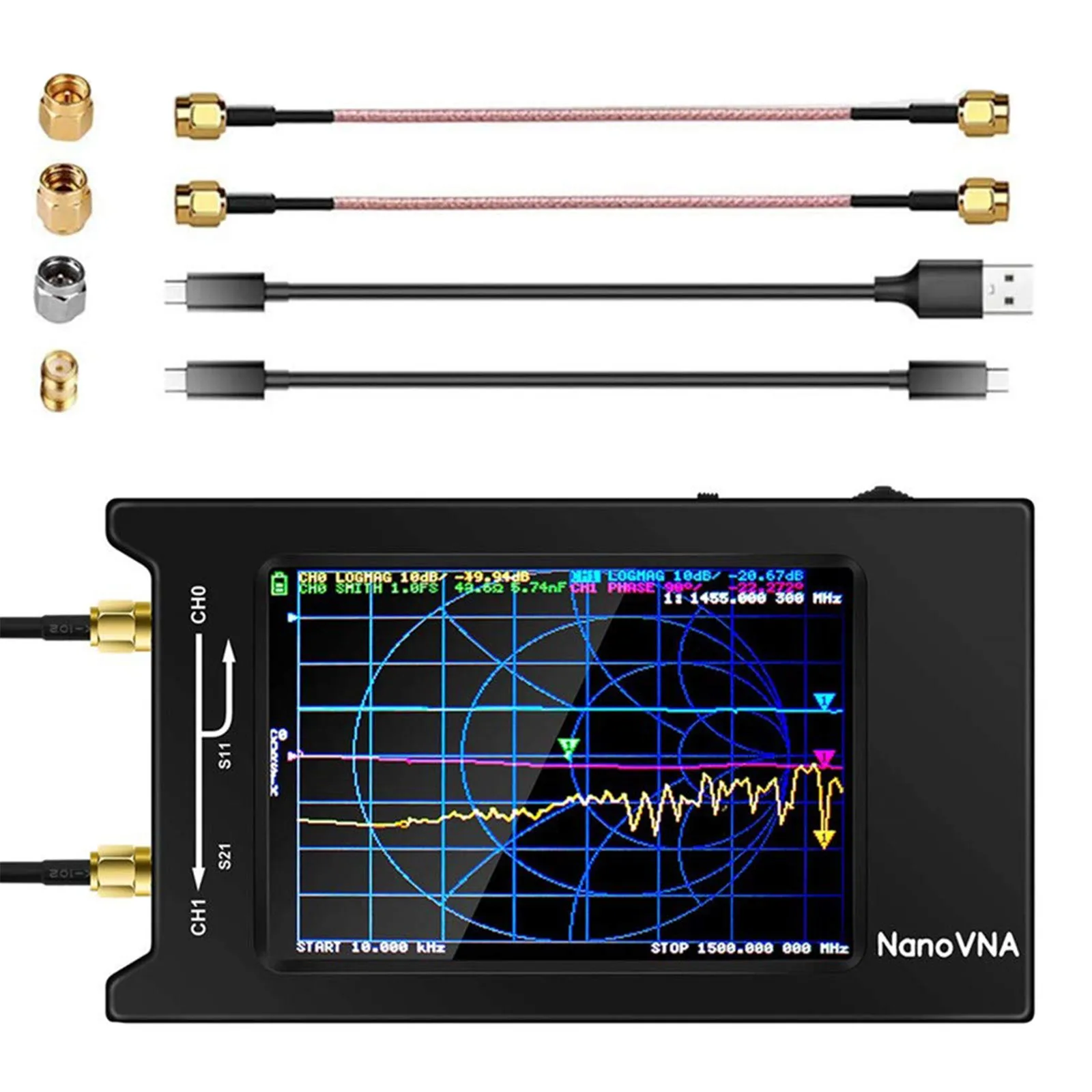

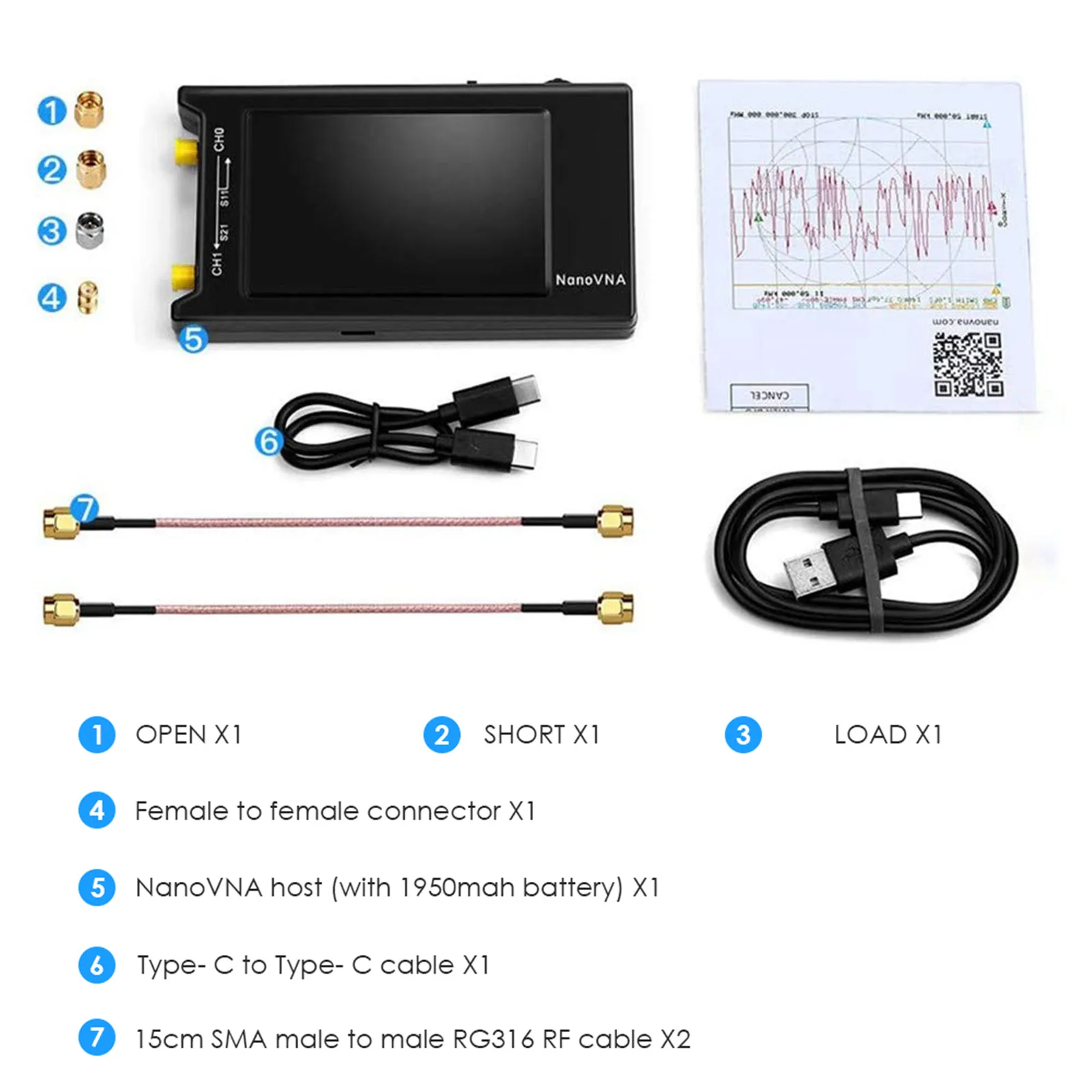

Упаковочный лист

Хост NanoVNA (с аккумулятором 1950 мАч) x 1
Кабель USB Type-C для передачи данных x1
15 см SMA штекер-штекер RG316 RF кабель x2
Комплект для калибровки SMA male-OPEN x1
Комплект для калибровки SMA male-SHORT x1
Комплект для калибровки SMA male-нагрузка x1
Гнездо SMA-гнездовой разъем x1
Кабель Type-c-Type-c x1
