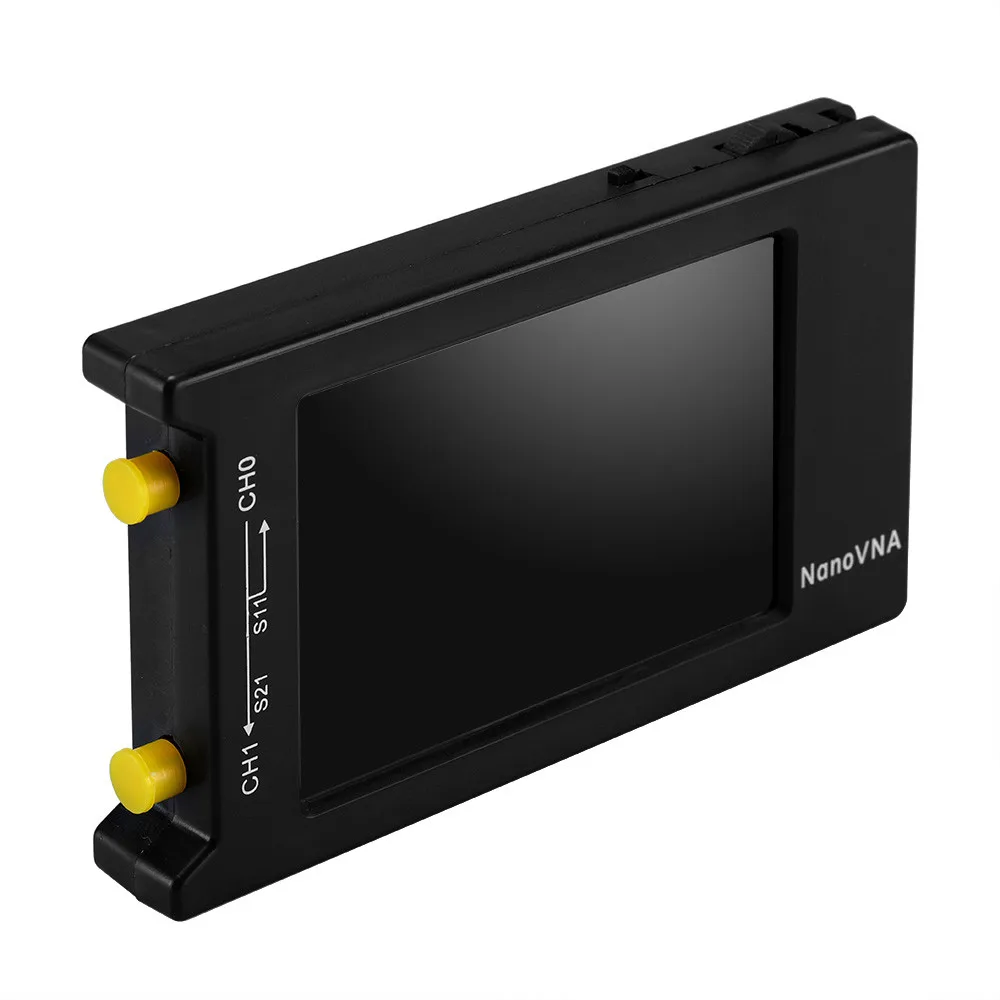

Новый Векторный анализатор сети NanoVNA VNA HF VHF UHF UV с ЖК-дисплеем 2,8 дюйма, антенный анализатор с батареей

Особенности

1. Этот продукт, который обеспечивает идеальные возможности измерения векторной сети, крошечный и портативный, автономный с 2,8 дюймовым ЖК-дисплеем, портативный с питанием от аккумулятора или с питанием от USB

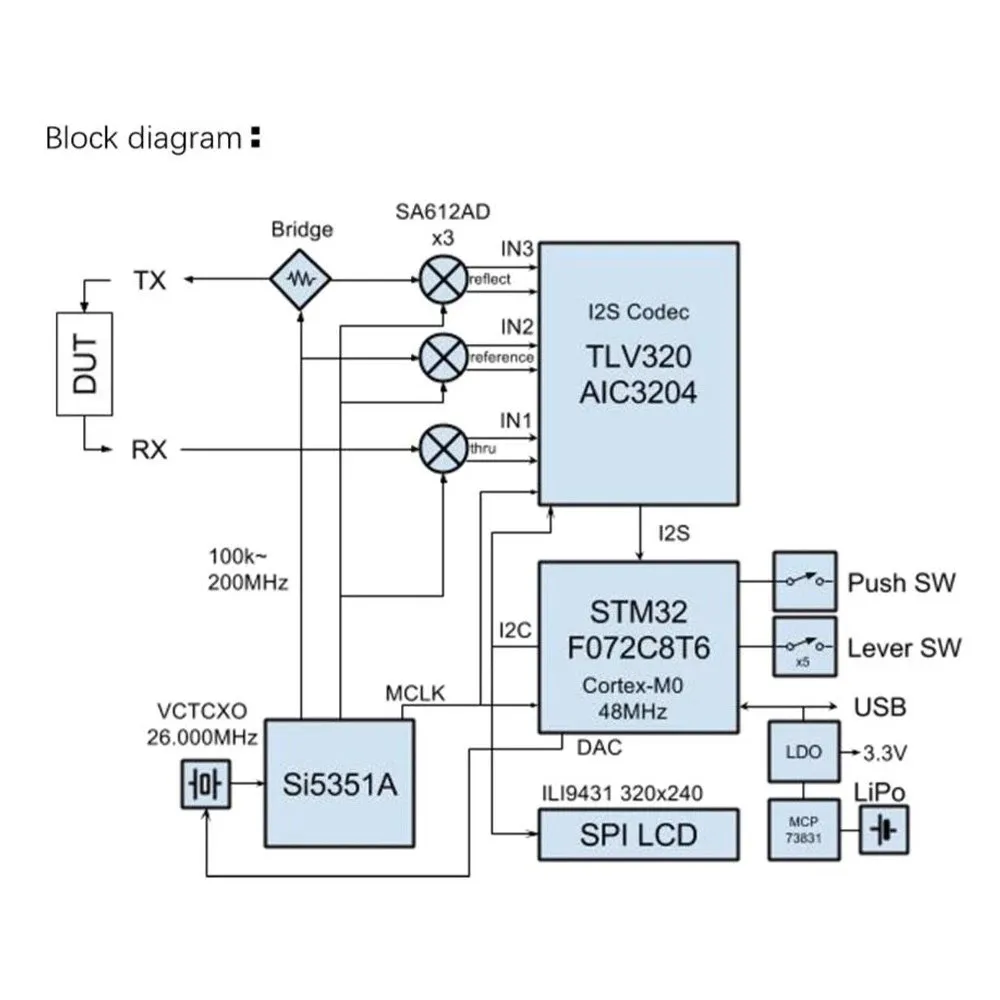

2. Улучшенный алгоритм частот может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 1,5 ГГц. Частотный диапазон 50 кгц-300 МГц прямого выхода si5351 обеспечивает динамику лучше, чем 70 дБ, расширенный диапазон 300-900 МГц обеспечивает более 60 дБ Динамики, И диапазон 900M-1,5 GHz лучше, чем 40 дБ Динамики
3. Основная функция прошивки по умолчанию используется для измерения производительности антенны. Метод TX/RX может измерять полные параметры S11 и s21. Если вам нужно получить S12 и S22, вам нужно вручную заменить проводку порта трансивера
4. Металлический щиток предназначен для уменьшения внешних помех и повышения точности измерений.

Описание

Цвет: черный
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)
Радиочастотный выход: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазон измерения: 70 дБ (50 кгц-300 МГц), 50 дБ (300-600 МГц), 40 дБ (600-900 МГц) включить расширенное по)
Порт SWR: <1,1
Дисплей: 2,8 дюйма TFT (320x240)
Интерфейс USB: USB type-C
Режим связи: CDC (последовательный)
Размер: 5,2*8,6*1,4 см

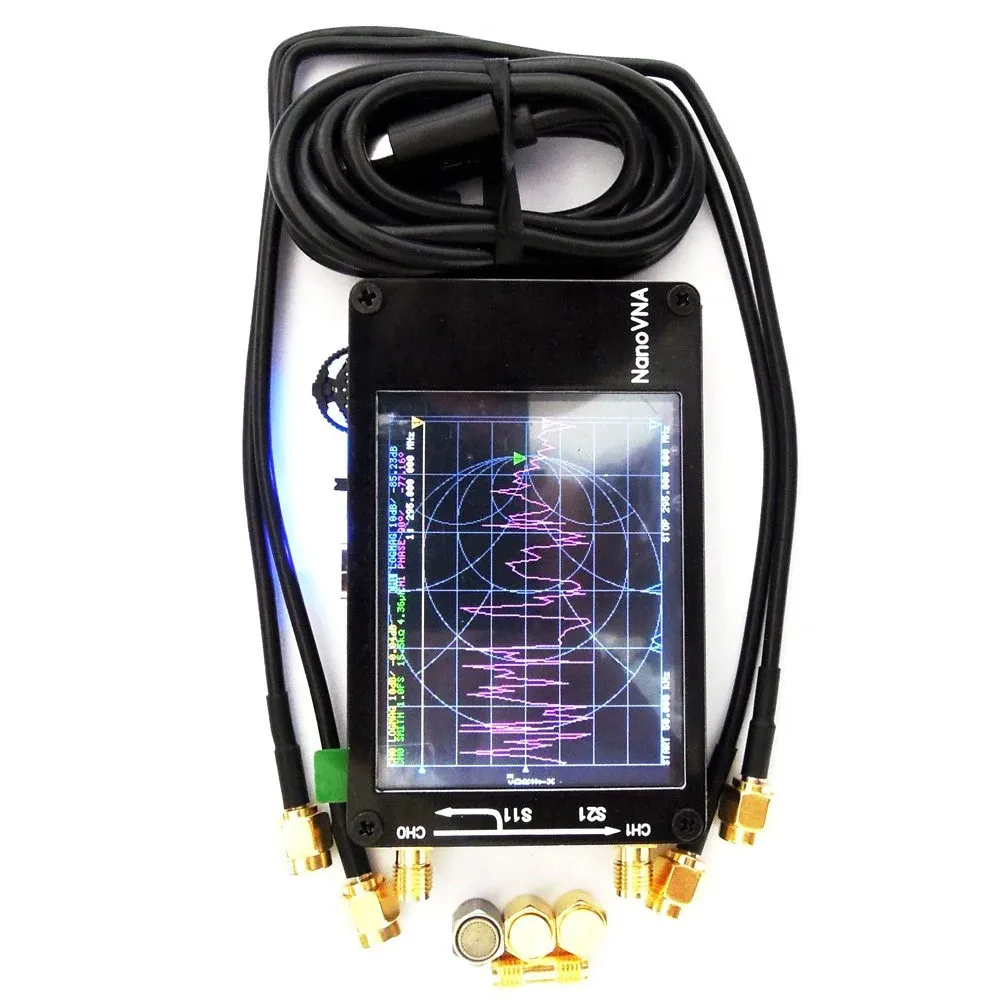

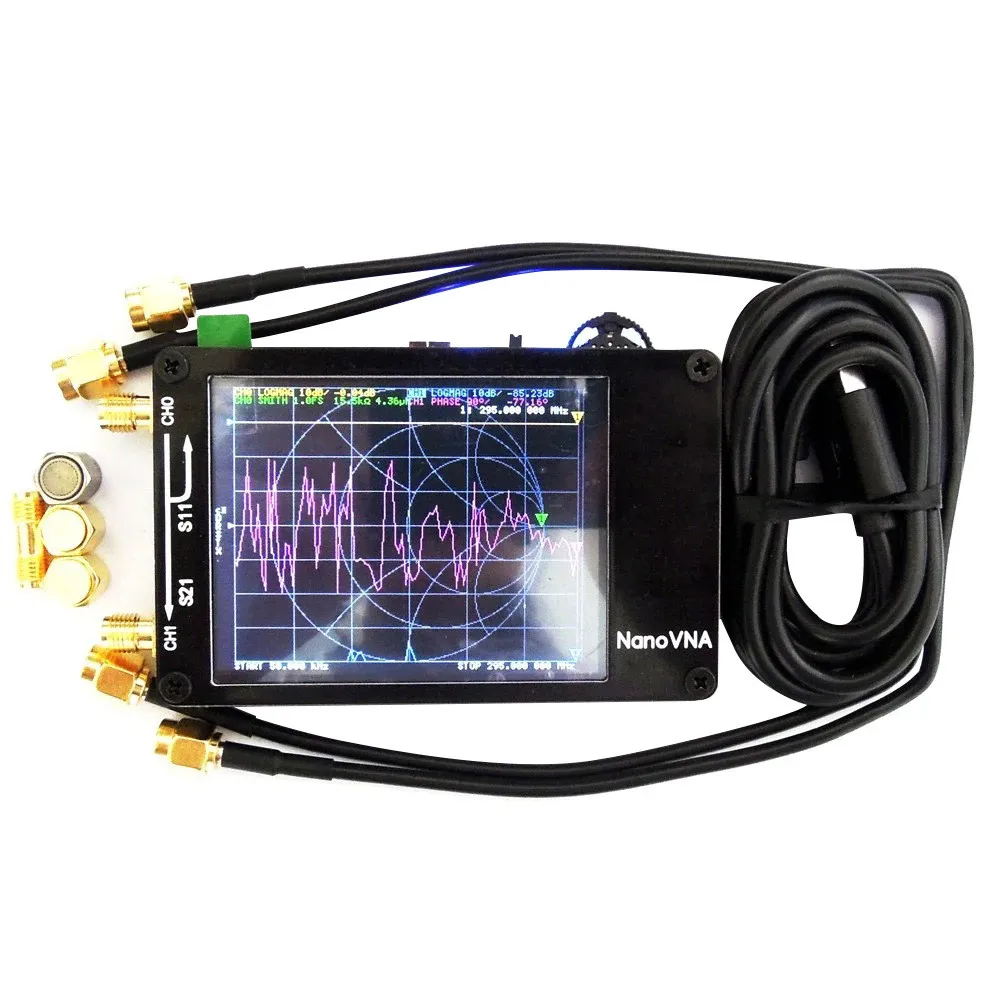

Посылка входит

Хост NanoVNA (с аккумулятором) x1,
Кабель USB Type-C для передачи данных x1,
30 мм SMA штекер-штекер RG174 RF кабель x2,
Простой калибровочный комплект SMA x1,
Гнездо SMA-гнездовой разъем x1
