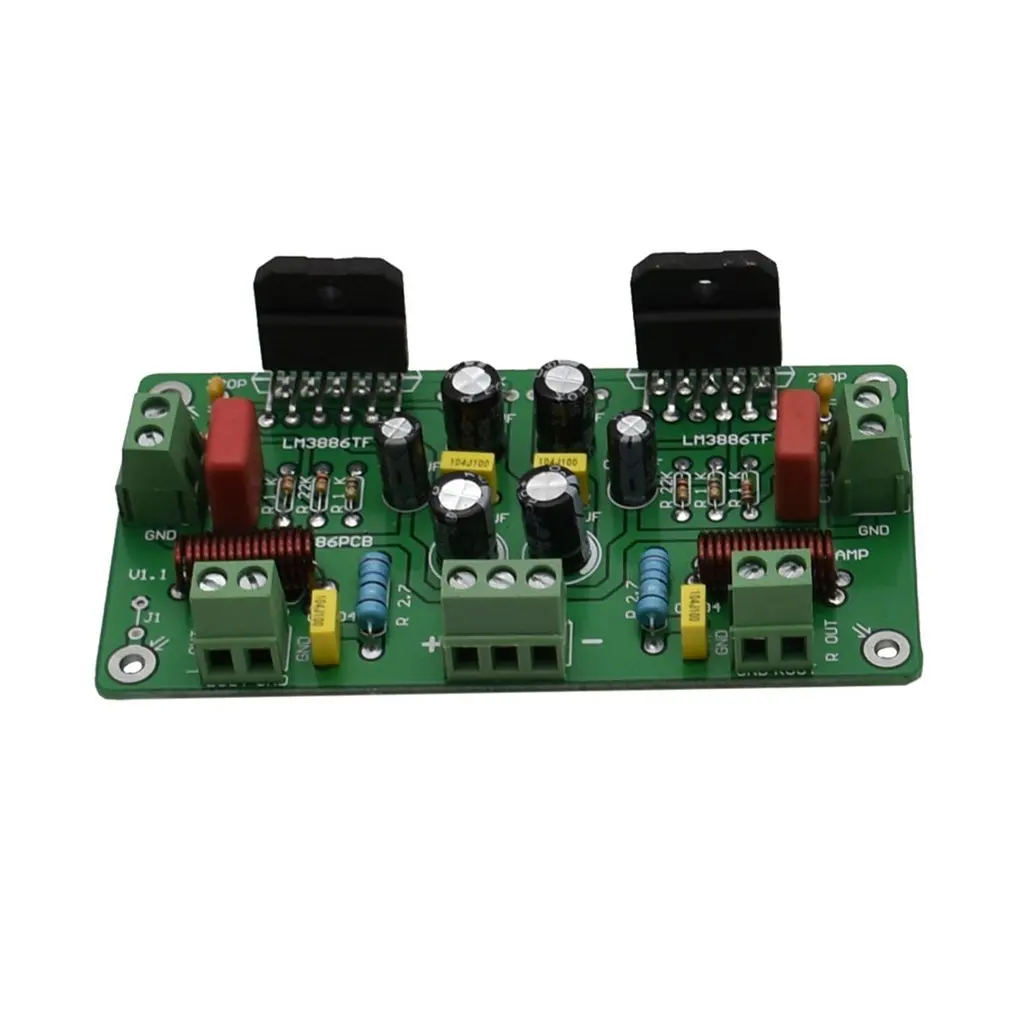

3886 Hi-Fi Dual TF стерео усилитель Собранный AMP доска 68 Вт модуль усилителя мощности

3886 Hi-Fi Dual TF стерео усилитель Собранный AMP доска 68 Вт модуль усилителя мощности

Особенности:
1. Использование двустороннего выравнивания, тщательной компоновки, входной части сигнала вдали от выходной секции.
2. Часть соединительных конденсаторов для более длинной минимальной прокладки 5 мм, максимальная подходит для конденсатора 10 мм.
3. Входная секция добавила схему высокого пропуска, что делает плату более стабильной!
4. Выходная часть RL цепи (индуктивность и сопротивление параллельно) эффективная защита чипа, эффективно предотвращая вызванный электродвижущей силы отключения динамик повреждения чипа.

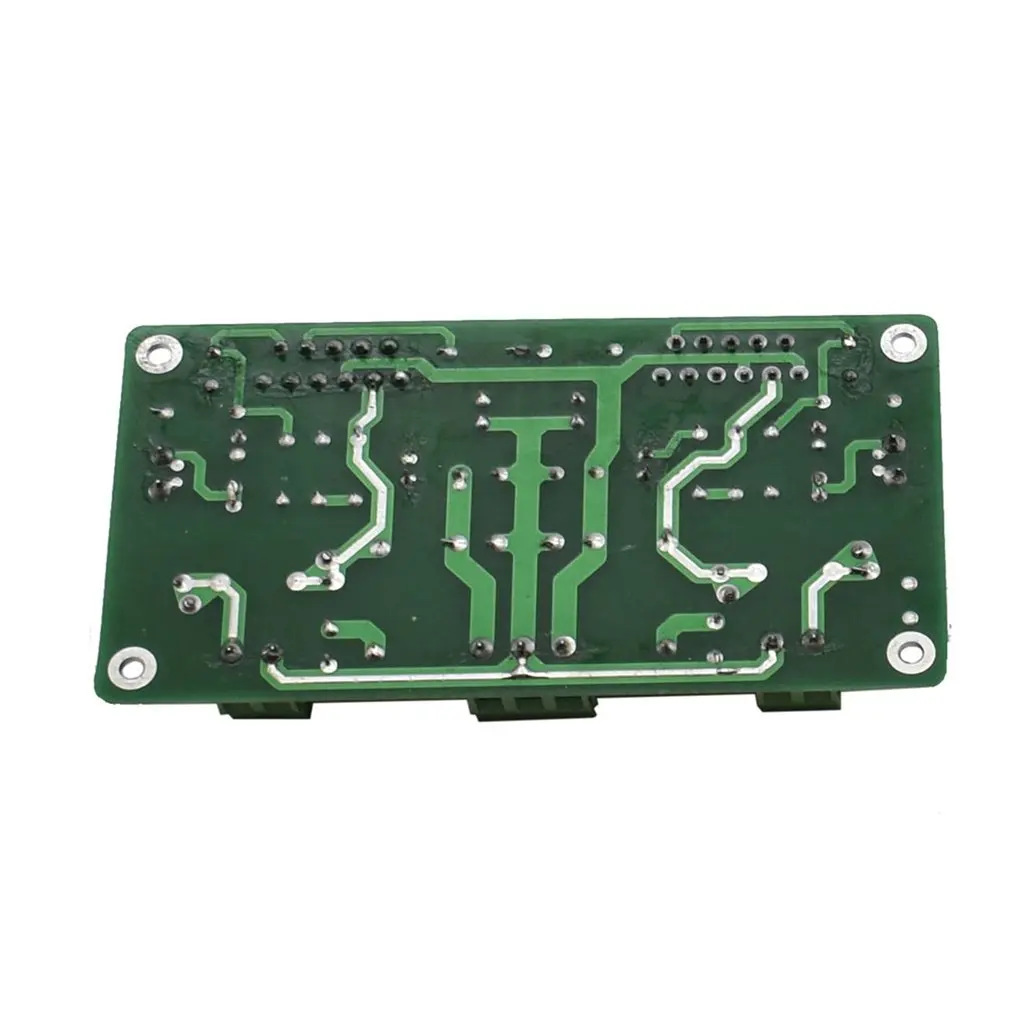

5. Листовое стекловолокно 1,6, размер 106*54 мм, шаг чипа 51 мм. Расширение выходного сечения следов, и оставляет большой электрический поток олова.

Описание:
1,3886-это моно аудио усилитель мощности.
2,3886 более мощный, при номинальном рабочем напряжении до 68 Вт непрерывная средняя мощность без искажений, также имеет относительно идеальную функцию защиты от перегрева от перегрузки по току, кроме того, он имеет функцию тока анти-переключатель автоматически при ударе, Динамик может быть возможен, чтобы избежать перенапряжения тока, когда мощность усилителя включена, что вызывает травму.
3,3886 (оригинальная разборка) Изолированная версия без установки изоляционного листа! Используйте смазку на линии.

Характеристики:
Название продукта: HiFi TF стерео усилитель
Номер модели: 3886
Материал: листовое стекловолокно
Цвет: зеленый
Пиковая мощность: 135 Вт
SNR: ≥ 92 дБ
Коэффициент конверсии: 19 В/США
Интермодуляционные Искажения: 0.04%
Функция отключения звука
Защита SPiKeTM
Примечание по установке:
1. Пластина усилителя не может подключаться непосредственно к выходному концу трансформатора пластины питания, а затем от платы питания до панели питания, обратите внимание на Положительный уровень отрицательного электрода.
2. Пластина использует источник питания постоянного тока, выходное сопротивление динамика, меньший ток увеличивается, чем больше тепло, рекомендуется, когда динамик 4Ω, напряжение предполагает использование ± 28 в (трансформатор двойной 21 в). Спикер 8Ω, напряжение предлагает ± 32V постоянного тока (трансформатор двойной 24V), максимально возможную ± 35в (трансформатор двойной 28V), но обратите внимание, что локальное Напряжение сети стабильное, рекомендуется не использовать.
3. При тестировании мощности вход сигнала на плате к нагрузке не может быть приостановлен, в противном случае это может вызвать индукционный шум, сигнальная линия для использования экранированного кабеля.
4. Убедитесь, что корпус платы подключен к входной поверхности, если он добавлен на переднюю стадию, входной этап не требуется, чтобы нарисовать коробку, до тех пор, пока вход на предыдущий этап подключен к шасси, оба вызовут заземляющие петли, шум.

Посылка:
Размер посылка: 106x56x2 0 мм/4.17x2.20x0.79in
Посылка Вес: 67 г/2,36 oz
Общая посылка

Посылка включает в себя:
1 х HiFi LM3886 TF стерео усилитель

Примечания:
1. Замеры сделаны вручную, поэтому возможны отклонения на 0-3 см.
2. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках.
