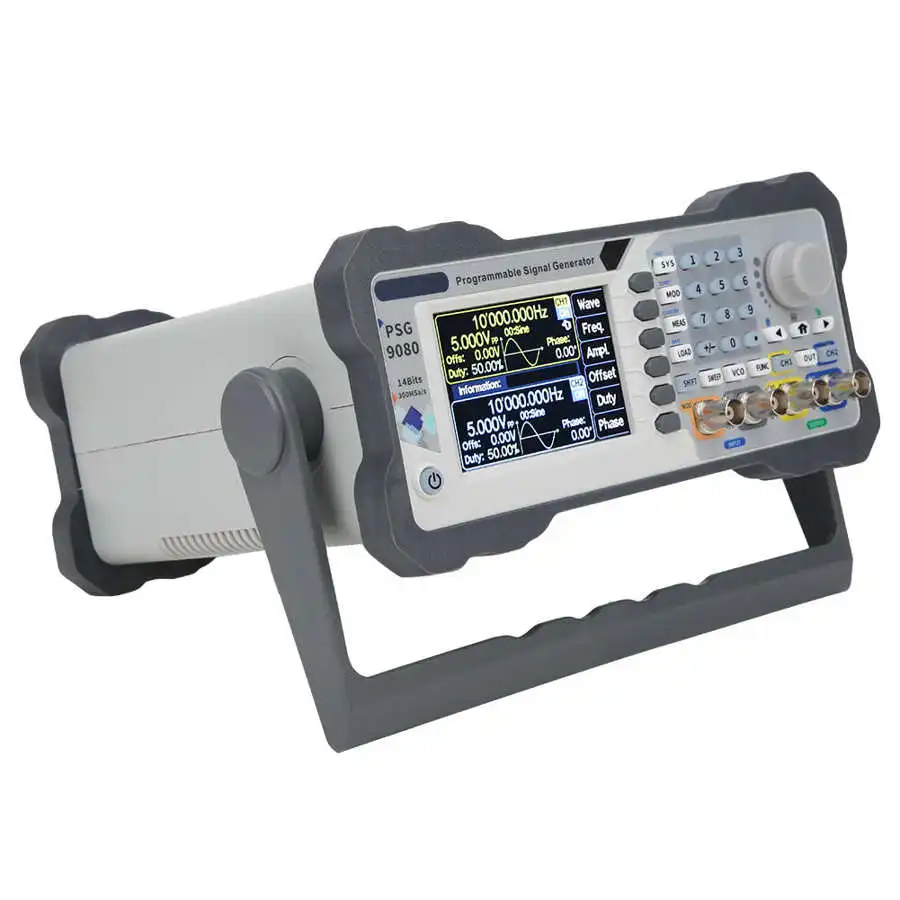

Генератор сигналов PSG9080 80 МГц программируемый двухканальный генератор

Генератор сигналов PSG9080 80 МГц программируемый двухканальный генератор

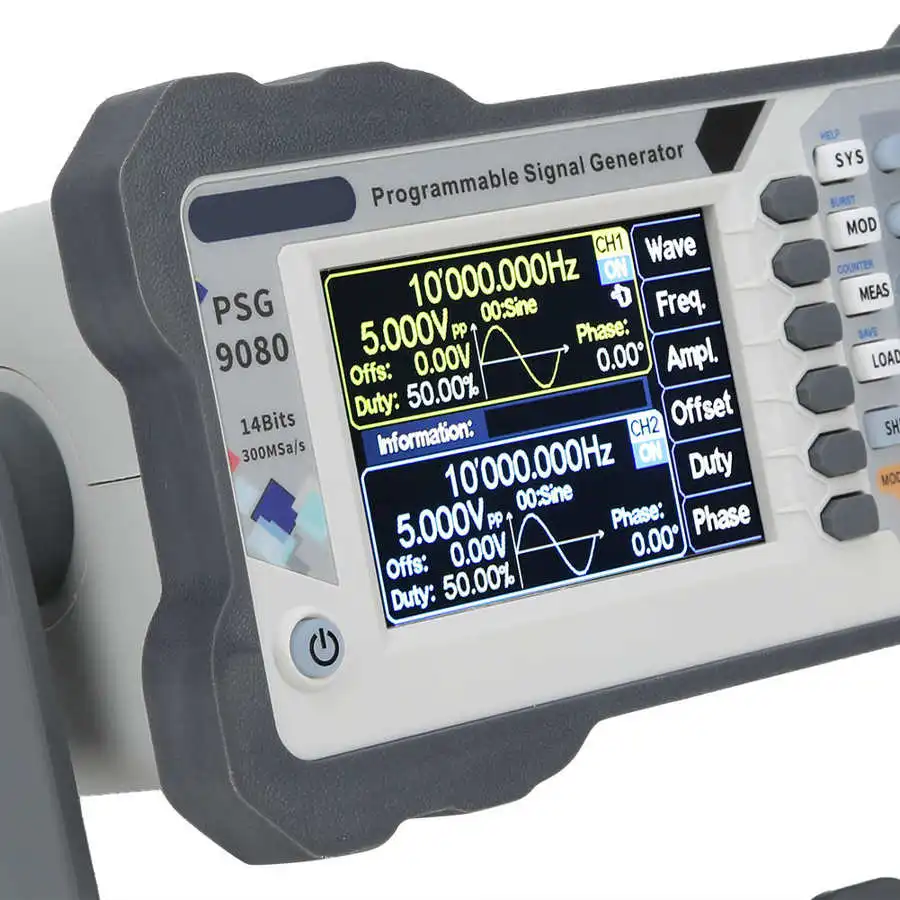

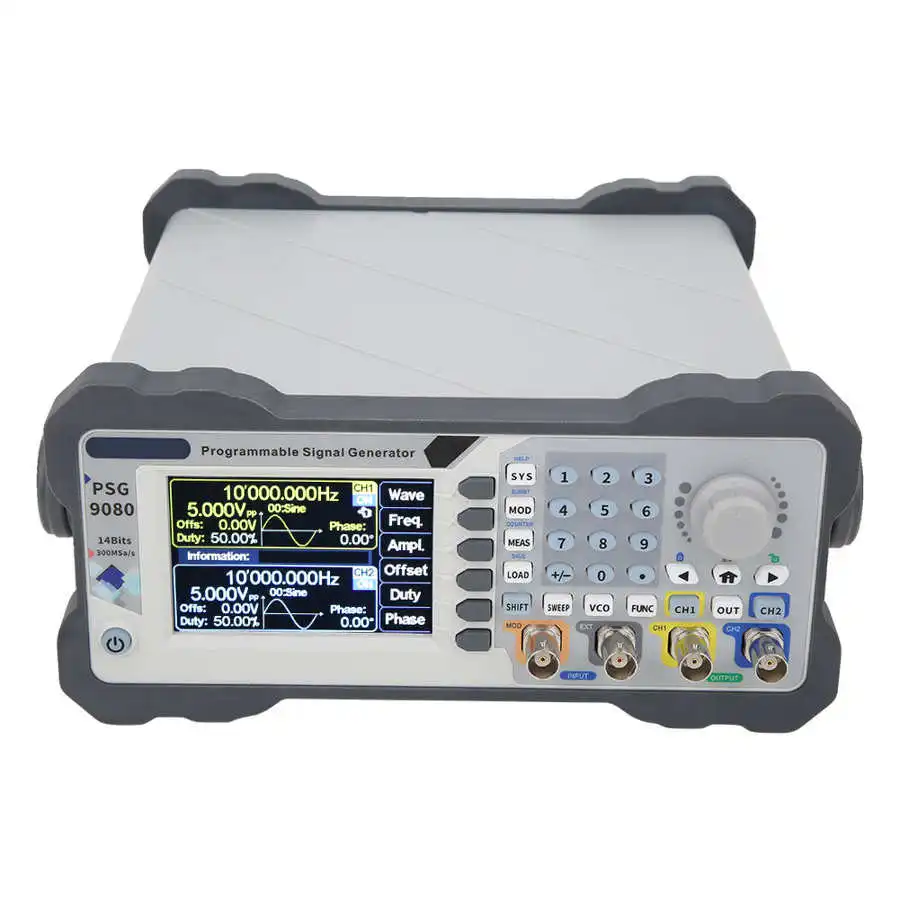

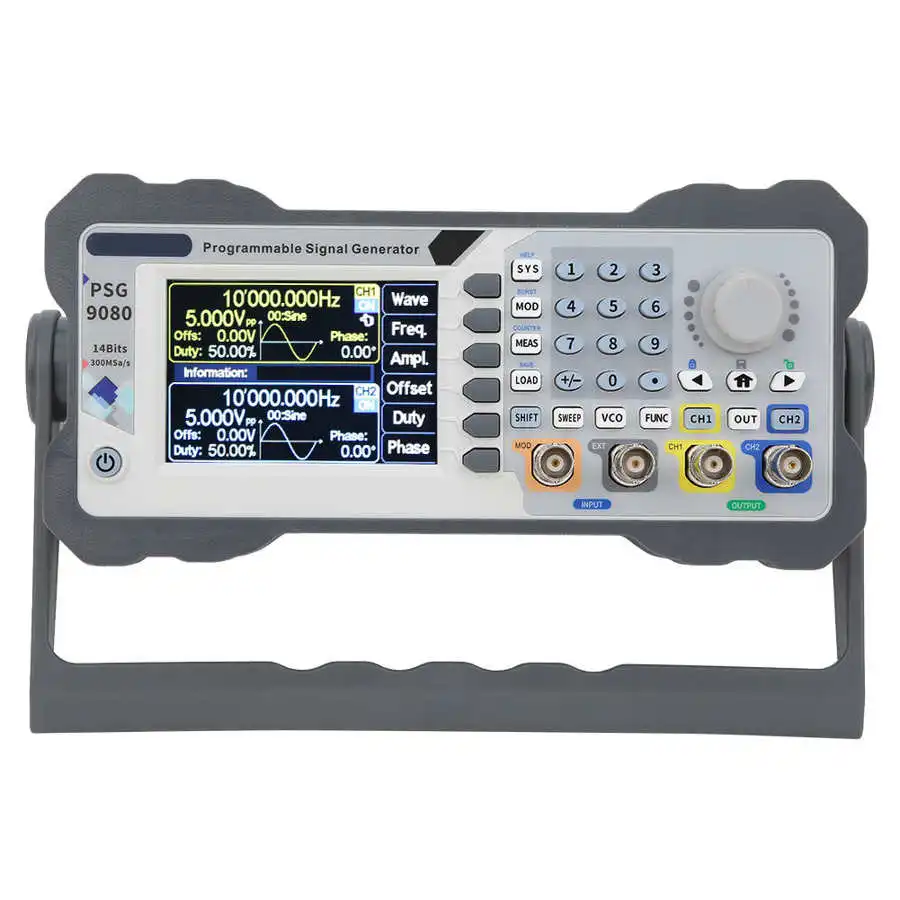

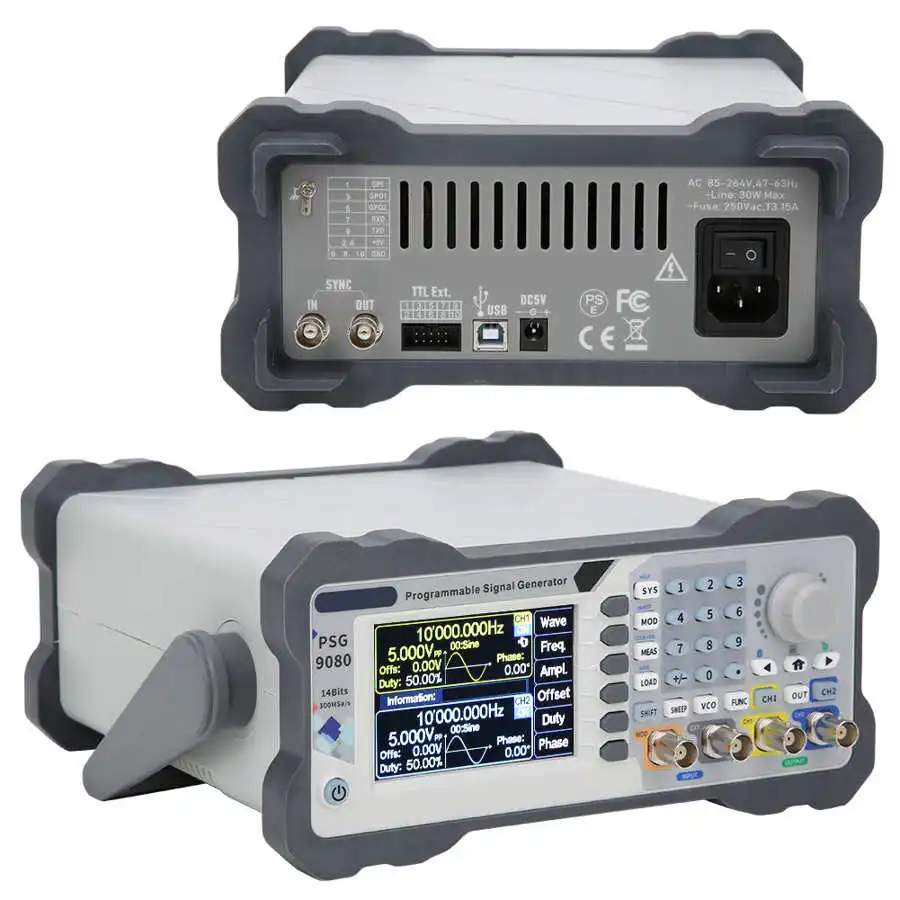

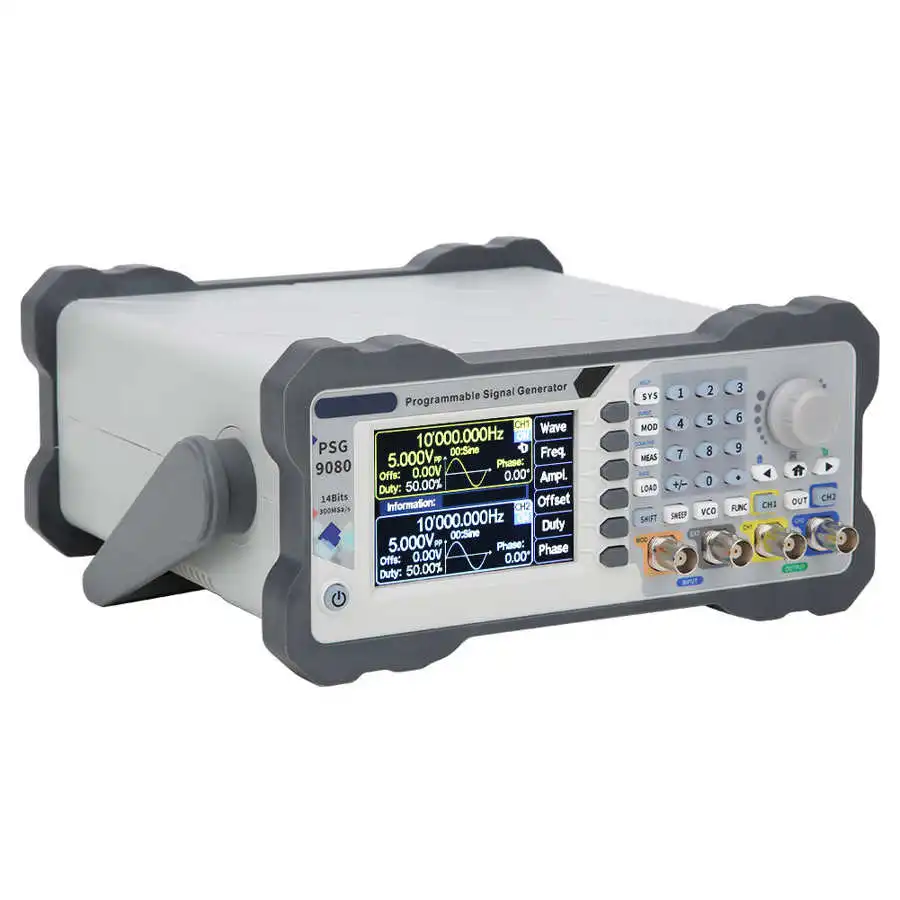

PSG9080 80 МГц программируемый двухканальный генератор произвольных волн амплитудная модуляция сигнала

Характеристика:

Спецификация:

Состояние на 100% абсолютно новый

Тип изделия: генератор сигналов

Материал: АБС-пластик

Модель

PSG9080

Канал

2.

Частота дискретизации

300MSA / S

Характеристики волн

Длина волн

8192 точек/каналов

Вертикальное разрешение формы волны

14 бит

Тип волн

Синусоидальные волны, квадратные волны, импульсные волны (коэффициент мощности, ширина импульса и время цикла могут быть установлены точно), треугольные волны, восходящий пандус, падающий пандус, форма волны CMOS, уровень постоянного тока, половина волн, полные волны, синусоидальные волны, Обратные порядковые волны, экстенциальный подъем, экстенциальное падение, Lorentz импульсные волны, Мультизвуковые волны, случайные шумовые волны, трапециевидные импульсные волны, тонущие импульсные волны, Амплитудная модуляционная Форма волны, частотная модуляционная Форма волны и 99 пользовательских форм.

Частотные характеристики

Диапазон частот синусоидальных волн

1nHz-80MHz

Частотный диапазон квадратных волн

1nHz-30MHz

Частотный диапазон треугольных волн

1nHz-50MHz

Частотный диапазон импульсов

1nHz-30MHz

TTL цифровой Диапазон частот волн

1nHz-20MHz

Частотный диапазон произвольных волн

1nHz-50MHz

Диапазон регулировки ширины импульса

5nS-4S

Диапазон регулировки импульсного периода

10nS-40S

Минимальное разрешение частоты

1нгц

Точность частоты

± 5ppm 0-50 ℃

Стабильность частоты

± 3ppm / 1 год

Чистота спектра синусоидальных волн

Полное гармоническое искажение

≤ 0.5% (при 1 кГц, 5Vpp)

Характеристики сигнала

Квадратные волны

Время подъема/падения

≤ 10 нс

Overshoot

≤ 10%

Асимметрия

≤ 0.1%

Наклонные и треугольные волны

Линейность

≤ 1% (менее 1 МГц)

Асимметрия

≤ 1% (менее 1 МГц)

Импульсные волны

Ширина импульса

5nS-4S

Время импульсного цикла

10nS-40S

Рабочий цикл

0.01%-99.99%

Поднимающийся/падающий край

≤ 10 нс

Overshoot

≤ 10%

Произвольные волны

Длина волн

8192 точек (8K точек)

Вертикальное разрешение

14 бит

Минимальный рост/время осени

≤ 10 нс

Overshoot

≤ 10%

Произвольный волновой номер нелетучего хранения

99

Характеристики выхода

Амплитуда

Амплитудный диапазон

Частота вращения ≤ 1 МГц

1 МГц ≤частота <11 МГц

11 МГц ≤частота <60 МГц

60 МГц ≤частота <80 МГц

2mVpp-25Vpp

2mVpp-10Vpp

2mVpp-5Vpp

2mVpp-3.6Vpp

Разрешение амплитуды

1mVpp

Амплитудная стабильность

± 1% ± 1 mVpp (при 1 кГц, > 10 mVpp)

Амплитудная плоскостность

± 1% (0.1дб)<10 МГц

± 2% (0.2дб)<10 МГц-50 МГц

± 10% (0,9дб)<50 МГц-70 МГц

± 20% (1,9 дБ)<70 МГц-80 МГц

Поляризация постоянного тока

Диапазон регулировки смещения

-9,99 V-15,00 V

Офсетное разрешение

0,01 V

Фазовые характеристики

Диапазон регулировки фазы

0 °-359,9 °

Разрешение фазы

0,1 °

Выход волн

Выходное сопротивление

50 Ом (номинальная)

Защита

Защита от короткого замыкания

Характеристики модуляции

Модуляция

AM,FM,PM,ASK,FSK,PSK,PWM

Амплитудная Модуляция

Перевозчик

Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Волны модуляции

Синусоидальные волны, квадратные волны, Пилообразные волны, шумовые волны, произвольные волны

Глубина модуляции

0%-200%

Частота модуляции

1 МГц-1 МГц

Частотная Модуляция FM

Перевозчик

Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Волны модуляции

Синусоидальные волны, квадратные волны, Пилообразные волны, шумовые волны, произвольные волны

Частота модуляции

1 МГц-1 МГц

Отклонение частоты

0,1 Гц-10 кГц

Фазовая модуляция PM

Перевозчик

Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Волны модуляции

Синусоидальные волны, квадратные волны, Пилообразные волны, шумовые волны, произвольные волны

Фазовое отклонение

0-360 градусов

Частота модуляции

1 МГц-1 МГц

Ширина ключа ASK

Перевозчик

Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Полярность

Положительная и отрицательная полярность

Ставка

1 МГц-1 МГц

Задать амплитуду

0%-200%

Частота ключа FSk

Перевозчик

Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Волны модуляции

50% импульсные волны рабочего цикла

Полярность

Положительный и отрицательный

Ставка

1 МГц-1 МГц

Скачкообразные частоты

0,1 Гц-80 МГц

Характеристики модуляции

Bond Phase PSK

Перевозчик

Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Полярность

Положительный и отрицательный

Ставка

1 МГц-1 МГц

Фаза PSK

0 °-360 градусов

Модуляция ширины пульса ШИМ

Перевозчик

Импульсные волны

Инверсия волн

Вперед и назад

Период пульса

0.01uS-40S

Ширина импульса

0.001uS-4S

Триггер

Холостой ход

0Положение, максимальное положительное значение, максимальное отрицательное значение

Способ доставки

Одиночный, автоматический

Источник запуска

Ручной триггер, CH2 триггер, внешний триггер (AC), внешний триггер (DC)

Количество импульсов

1-1000000000

Функции измерения и подсчета

Режим измерения

Функция измерения

Частота, положительная и отрицательная ширина импульса, период, рабочий цикл

Метод соединения

DC, AC

Время ворот

0,001 S-10,000 S

Метод измерения

Низкая частота, высокая частота

Диапазон измерения частоты

1 Гц-100 МГц

Амплитудный диапазон входного сигнала

2Vpp-20Vpp

Измерение периода

10nS-4S

Ширина импульса

4S

Диапазон измерения рабочего цикла

0.01%-99.99%

Режим подсчета

Диапазон подсчета

0-4294967295

Метод соединения

Соединение постоянного и переменного тока

Метод подсчета

Руководство по эксплуатации

Входные Характеристики внешней модуляции

Амплитудный диапазон входного сигнала

0-3Vpp

Частотный диапазон входного сигнала

DC-200kHz

Функция измерения и подсчета

Канал сканирования

CH1 или CH2

Перевозчик

Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)

Функция сканирования

Частота развертки, амплитуда развертки, обязанность развертки

Режим сканирования

Линейный, логарифмический

Направление сканирования

Увеличение, уменьшение, Круглый ход

Частота начала/конца

В соответствии с верхней и нижней границами соответствующей частоты перевозчика

Диапазон начала/конца

В соответствии с верхней и нижней границами соответствующей амплитуды перевозчика

Старт/конец рабочего цикла

В соответствии с верхней и нижней границами соответствующего цикла несущей обязанности

Время сканирования

0,01 S-640S

Характеристики контроля напряжения

Канал Контроля Давления

CH1 или CH2

Перевозчик

Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)

Функция контроля давления

Частотный контроль, контроль амплитуды и контроль рабочего цикла

Линейный, логарифмический

Режим сканирования

Линейный, логарифмический

Частота начала/конца

В соответствии с верхней и нижней границами соответствующей частоты перевозчика

Диапазон начала/конца

В соответствии с верхней и нижней границами соответствующей амплитуды перевозчика

Старт/конец рабочего цикла

В соответствии с верхней и нижней границами соответствующего цикла несущей обязанности

Диапазон напряжения управления напряжением

0V-5V, отправная точка и конечная точка могут быть установлены произвольно

Особенности программирования

Режим программирования

Ввод в эксплуатацию, обычный

Место для хранения

P00-P19 (20 шт.)

Номер программы

00-99

Время программирования

Время программирования с одним серийным номером 0-99S

Общие спецификации подсчета

Дисплей

Экран

3,5 дюймов TFT цветной ЖК-дисплей дисплей

Разрешение

320x480

Цвет

64K истинный цвет

Хранение и загрузка

Количество

100 групп

Положение

От 00 до 99 (по умолчанию параметр места хранения 00 вызывается при включении устройства)

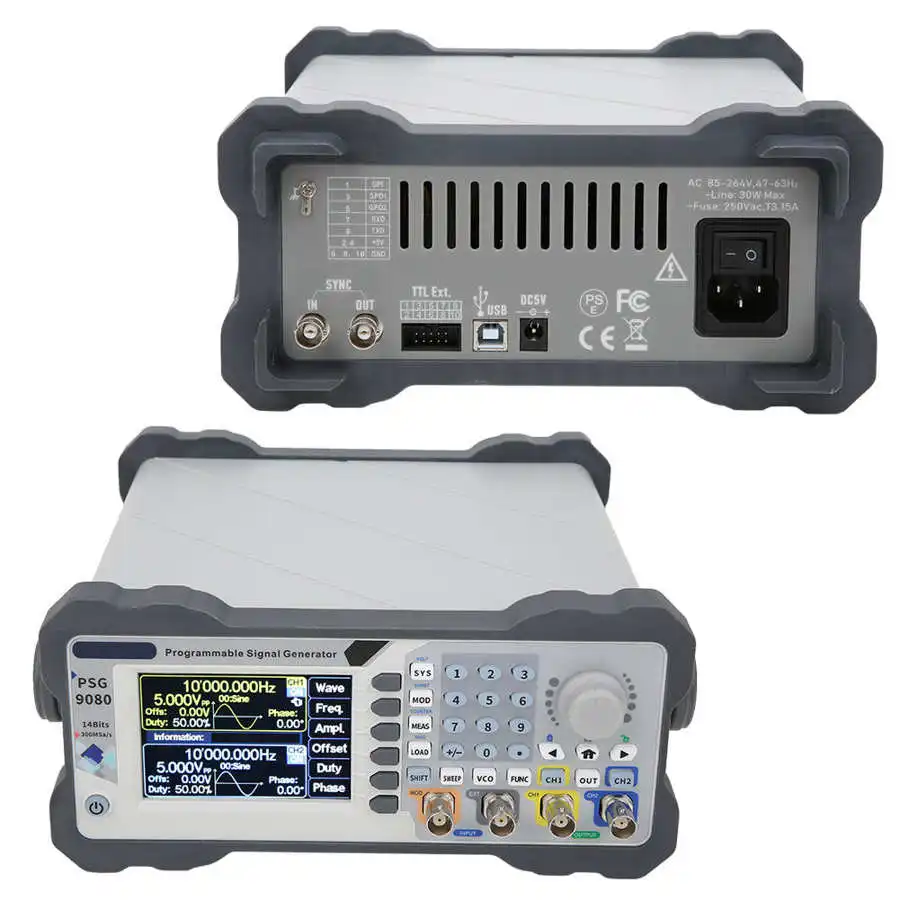

Интерфейс

Метод интерфейса

Использование USB в последовательном интерфейсе

Удлинительные порты

Последовательный порт с режимом уровня TTL, удобный для пользователей для разработки

Скорость связи

Стандарт 115200BPS

Протокол

Принять метод линии команд и открыть соглашение

Питание

Мощность переменного тока

Напряжение источника питания: 85-264 в, 47-63 Гц

Энергопотребление

Менее 30 Вт

Предохранитель

250В переменного тока, T3.15A

Источник питания постоянного тока

Мощность питающее напряжение/ток: DC5V ± 0,5 V 3A

Окружение

Температура

0-40 ℃

Влажность

<80%

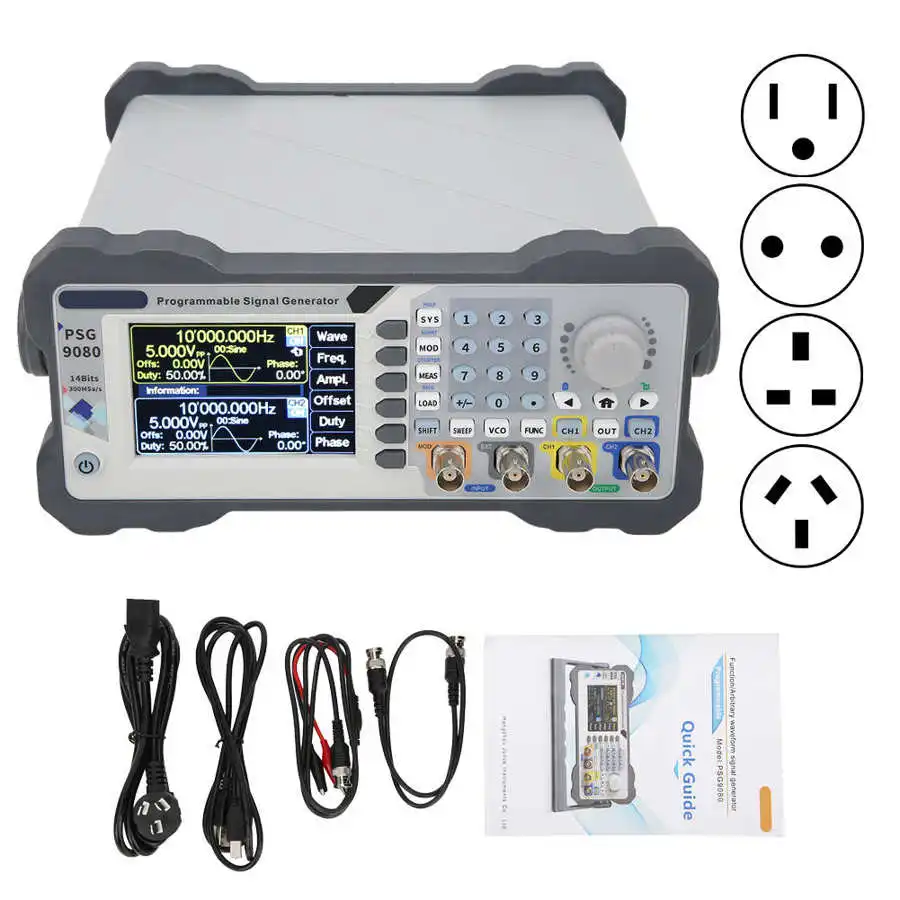

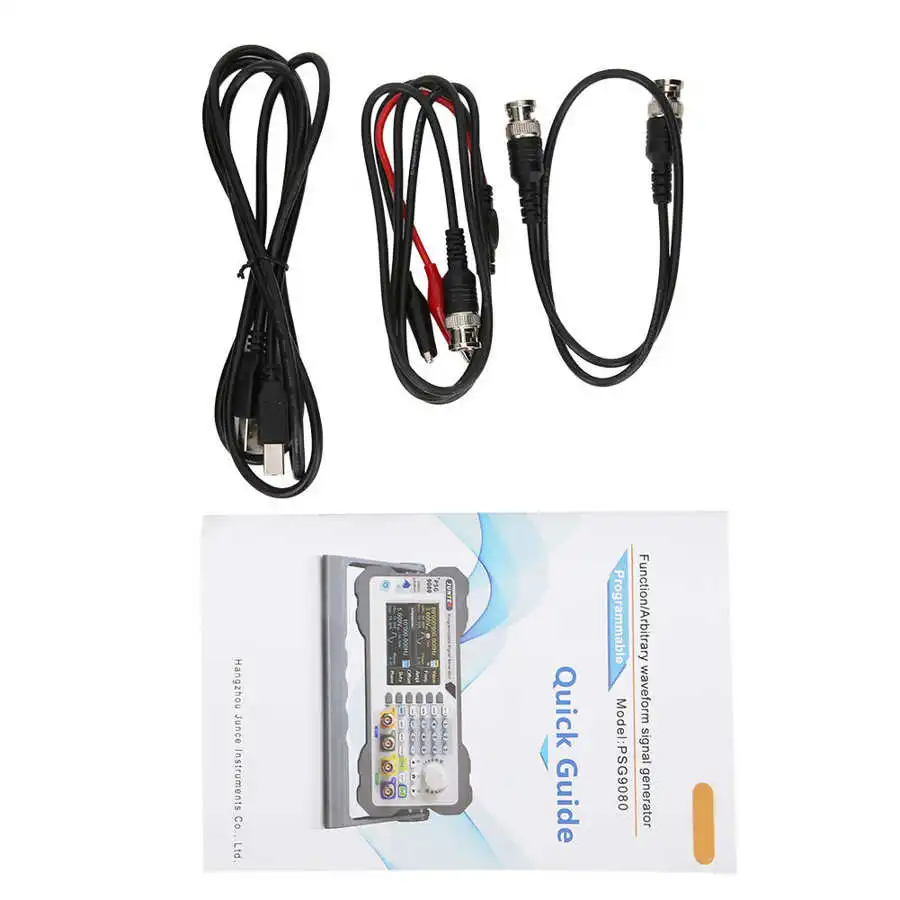

Посылка:

1 x генератор сигналов

1 х шнур питания

1 х USB кабель

Кабель для Q9-Q9-1 шт.

1 x для зажимного провода Q9

1 х Руководство
