Трехтоковый выходной канал: DC4 ~ 20 мА

RS485 MODBUS RTU стандартный протокол связи

Сеть с программным обеспечением конфигурации, PLC или промышленная сенсорная панель

Светодиодный статус связи

Схема связи предназначена для защиты от грома и помех

Используется для сбора сигналов и управления в промышленной области

2. Спецификация

Аналоговый выходной канал 3ch

Аналоговый выходной диапазон DC4 ~ 20 мА

Точность аналогового выхода ± 0,03 мА

Максимальная выходная нагрузка 1050Ω(DC24V)

Рабочая температура-20 ~ 70 ℃

Внешнего источника питания DC9V ~ 30V/2W

Защита от изоляции DC1500V

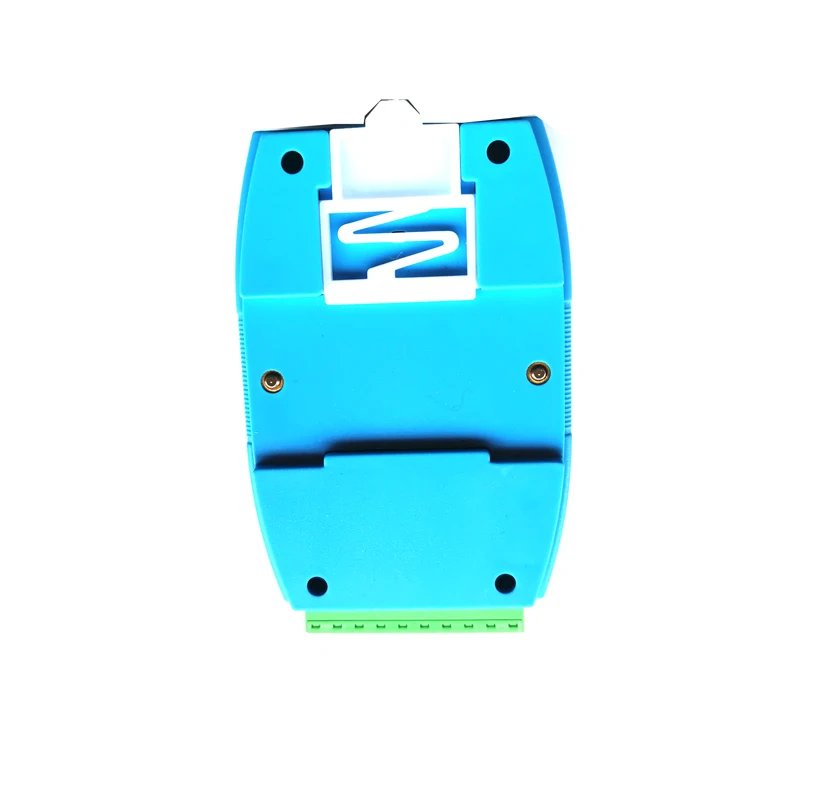

Метод установки стандартный DIN направляющая или винт

Размер 125 × 73 × 35 мм

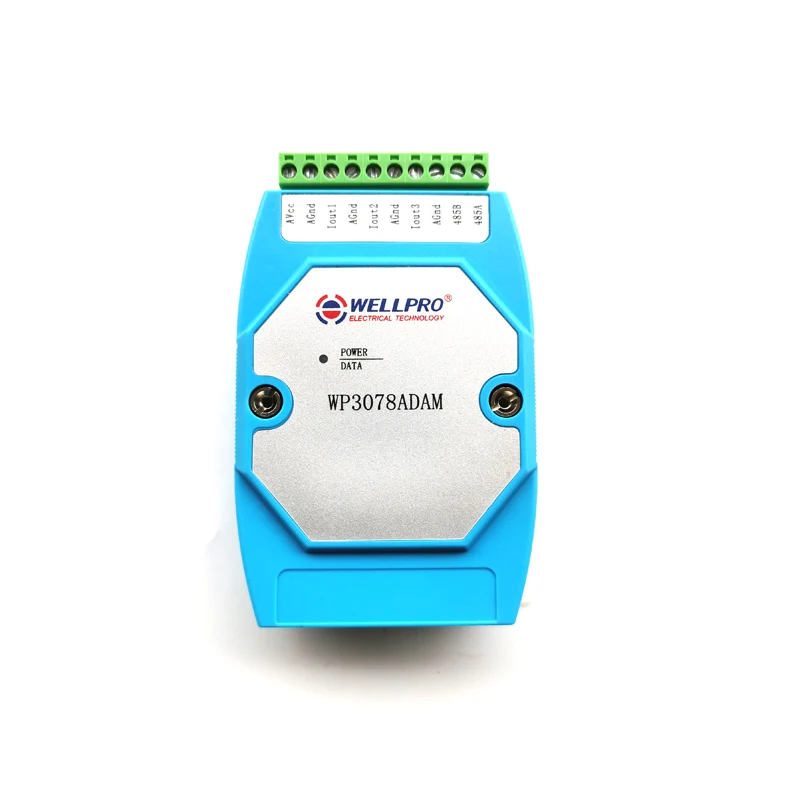

3. Описание интерфейса

AVcc

Внешний источник питания Вход положительный

AGnd

Внешний источник питания Вход отрицательный/мощность заземления

Iout1

Текущий выходной канал 1 положительный

AGnd

Ток выходного канала 1 отрицательный/аналоговый заземление/мощность заземления

Iout2

Выходной ток 2 положительных канала

AGnd

Выходной ток 2 канала отрицательного/аналогового заземления/мощности заземления

Iout3

Выходной ток 3 положительных канала

AGnd

Ток выходной канал 3 отрицательный/аналоговый заземление/мощность заземления

485B

Сигнал RS485 B-

485A

RS485 сигнал A +

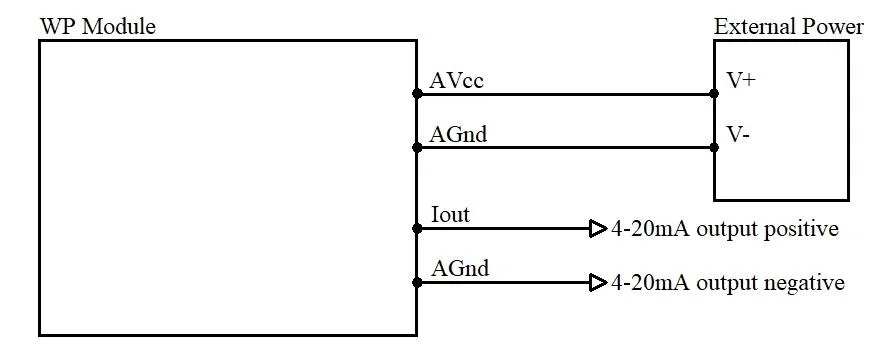

4. Схема применения аналогового выхода

5. Описание связи

5,1. Коммуникационный параметр: 9600, None, 8, 1 (настройка по умолчанию)

Параметр

Описание

9600

Скорость передачи данных

Нет

Контрольный бит

8

Бит данных

1.

Стоп-бит

5,2. Команда для настройки данных аналогового выхода

Отправка: 01 06 00 00 2C 39 55 18 (пример/шестигранный)

Данные

Байт

Описание данных

Примечание

01

1.

Адрес модуля

Диапазон адресов: 01-FE

06

1.

Функциональный код

06-запись одного холдинга

0000

2.

Зарегистрированный адрес (4X тип)

0000-аналоговый выходной канал 1 регистр

0001-аналоговый выходной канал 2 регистра

0002-аналоговый выходной канал 3 регистра

2C39

2.

Запись данных

Текущие выходные данные, диапазон: 0FA0-4E20

5518

2.

Код проверки CRC

CRC проверьте код для всех данных

Получение: 01 06 00 00 2C 39 55 18 (пример/шестигранный)

Эта команда устанавливает модуль для вывода тока.

Данные аналогового выходного канала 1-«2C39», он будет 11321 после преобразования в десятичные данные. Положите его в формулу: Iout1 = DATA/1000 = 11321/1000 = 11.321mA.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

5,3. Команда для чтения данных с аналоговым выходом

Отправка: 01 03 00 00 00 03 05 CB (пример/шестигранный)

Данные

Байт

Описание данных

Примечание

01

1.

Адрес модуля

Диапазон адресов: 01-FE

03

1.

Функциональный код

03-Чтение холдинга

0000

2.

Зарегистрированный адрес (4X тип)

0000-исходный адрес регистра

0003

2.

Зарегистрированный номер

0003-чтение 3 регистров

05CB

2.

Код проверки CRC

CRC проверьте код для всех данных

Получение: 01 03 06 2C 39 1D 11 15 E7 A2 6F (пример/шестигранный)

Данные

Байт

Описание данных

Примечание

01

1.

Адрес модуля

Диапазон адресов: 01-FE

03

1.

Функциональный код

03-Чтение холдинга

06

1.

Байт данных

06-чтение 6 байт

2C39

1D11

15E7

6

Чтение данных

2c39-аналоговый выходной канал 1 данных

1d11-аналоговый выходной канал 2 данных

15e7-аналоговый выходной канал 3 данных

A26F

2.

Код проверки CRC

CRC проверьте код для всех данных

Эта команда считывает текущие выходные данные модуля.

Данные аналогового выходного канала 1-«2C39», он будет 11321 после преобразования в десятичные данные. Положите его в формулу: Iout1 = DATA/1000 = 11321/1000 = 11.321mA.

Данные аналогового выходного канала 2-«1D11», они будут 7441 после преобразования в десятичные данные. Положите его в формулу: Iout2 = DATA/1000 = 7441/1000 = 7.441mA.

Данные аналогового выходного канала 3-«15E7», они будут 5607 после преобразования в десятичные данные. Положите его в формулу: Iout3 = DATA/1000 = 5607/1000 = 5.607mA.

5,4. Команда для настройки Адреса модуля

Отправка: 00 06 00 64 00 01 08 04 (пример/шестигранный)

Дата

Байт

Описание данных

Примечание

00

1.

Адрес модуля

00-адрес трансляции

06

1.

Функциональный код

06-запись одного холдинга

0064

2.

Зарегистрированный адрес (4X тип)

0064-Модульный адресный регистр

0001

2.

Запись данных

0001-новый адрес модуля, диапазон: 0001-00FE

0804

2.

Код проверки CRC

CRC проверьте код для всех данных

Получение: 00 06 00 64 00 01 08 04 (пример/шестигранный)

Эта команда устанавливает адрес модуля (рабочий адрес) как «01» (настройка по умолчанию). Эта настройка может быть сохранена при выключении питания. Это команда трансляции. Необходимо убедиться, что к мастеру подключен только один модуль.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

5,5. Команда для настройки параметров связи

Отправка: 01 06 00 65 00 02 18 14 (пример/шестигранный)

Данные

Байт

Описание данных

Примечание

01

1.

Адрес модуля

Диапазон адресов: 01-FE

06

1.

Функциональный код

06-запись одного холдинга

0065

2.

Зарегистрированный адрес (4X тип)

0065-регистр параметров связи

0002

2.

Запись данных

0001- 4800, нет, 8, 1

0002- 9600, нет, 8, 1

0003- 19200, нет, 8, 1

0004- 38400, нет, 8, 1

0005- 4800, ровный, 8, 1

0006- 9600, ровный, 8, 1

0007- 19200, ровный, 8, 1

0008- 38400, ровный, 8, 1

1814

2.

Код проверки CRC

CRC проверьте код для всех данных

Получение: 01 06 00 65 00 02 18 14 (пример/шестигранный)

Эта команда устанавливает Коммуникационный параметр как «9600, None, 8, 1» (настройки по умолчанию). Эта настройка может быть сохранена при выключении питания.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

6. Описание питания/данных светодиодный

При включении модуля светодиодный зеленый цвет.

Когда модуль находится под связью, светодиодный мерцает.

Когда модуль получает правильную команду, светодиодный зеленый цвет.

Когда модуль получает неверную команду или другую команду модуля, светодиодный индикатор красного цвета.

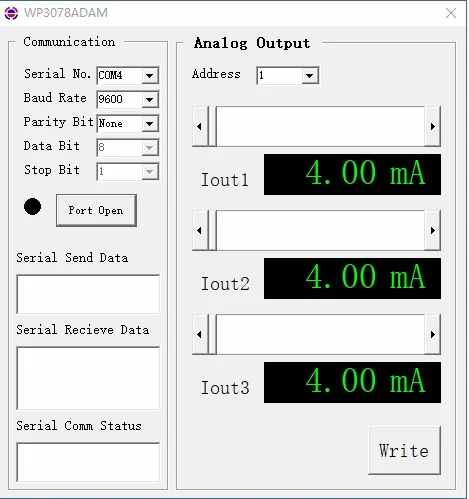

7. Описание отладки ПК

Мы предоставляем программное обеспечение для отладки для тестирования функций и настройки параметров. Выполните следующие действия:

Подключите компьютер к модулю с конвертером RS485.

Подключите питание DC12V или DC24V к модулю и включите питание. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.

Откройте программное обеспечение и выберите модель модуля, вы увидите окно функционального тестирования или настройки параметров.

Установите параметр связи и откройте последовательный порт.

Выберите соответствующую настройку и нажмите кнопку «Чтение» или «запись».

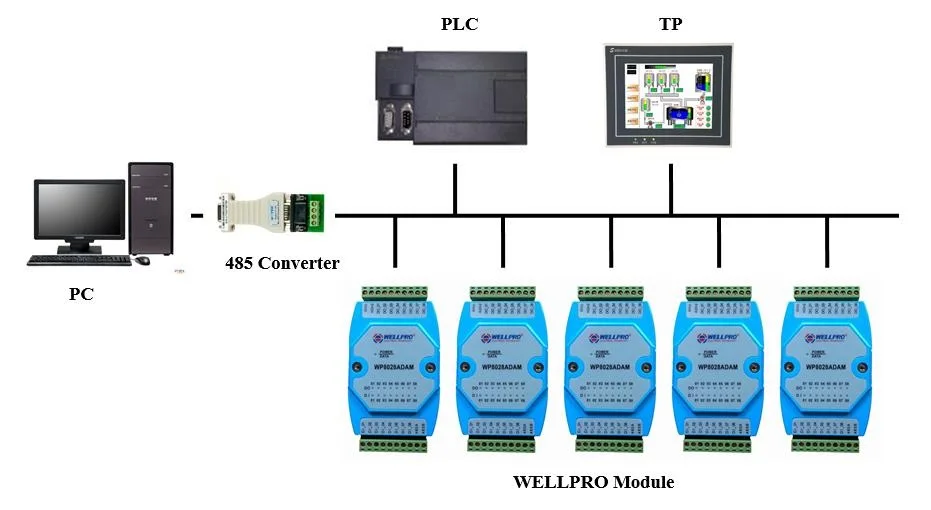

8. Сетевая схема RS485
