В автономном режиме числового программного управления DDCSV3.1 3-axis 500 кГц г-код

В автономном режиме числового программного управления DDCSV3.1 3-axis 500 кГц г-код

Посылка товара:

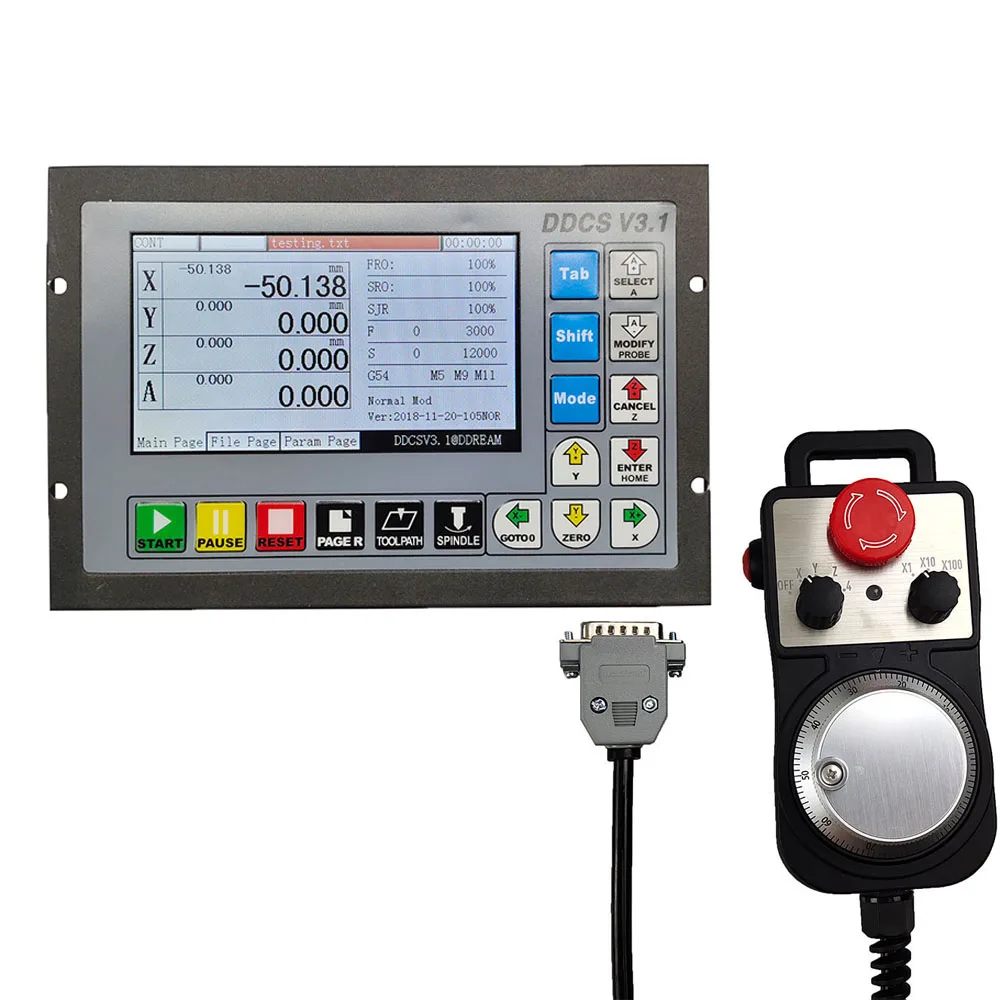

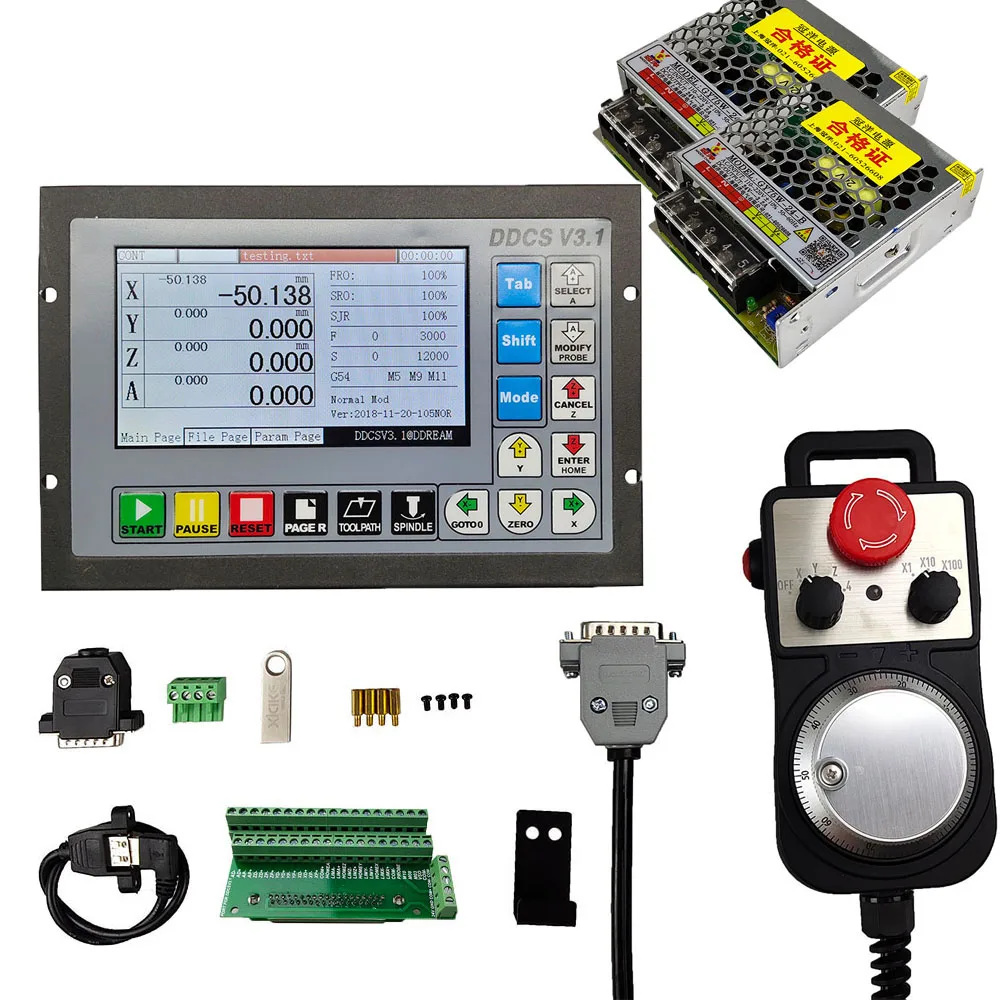

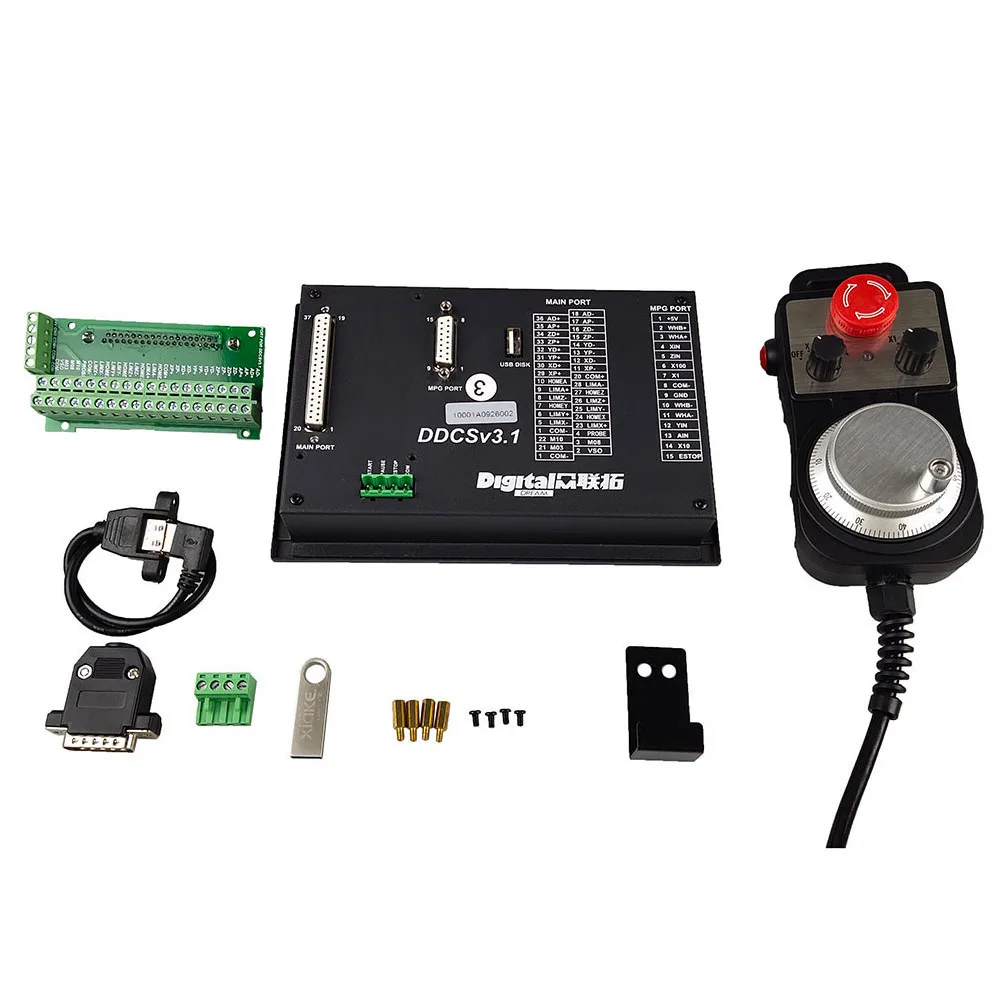

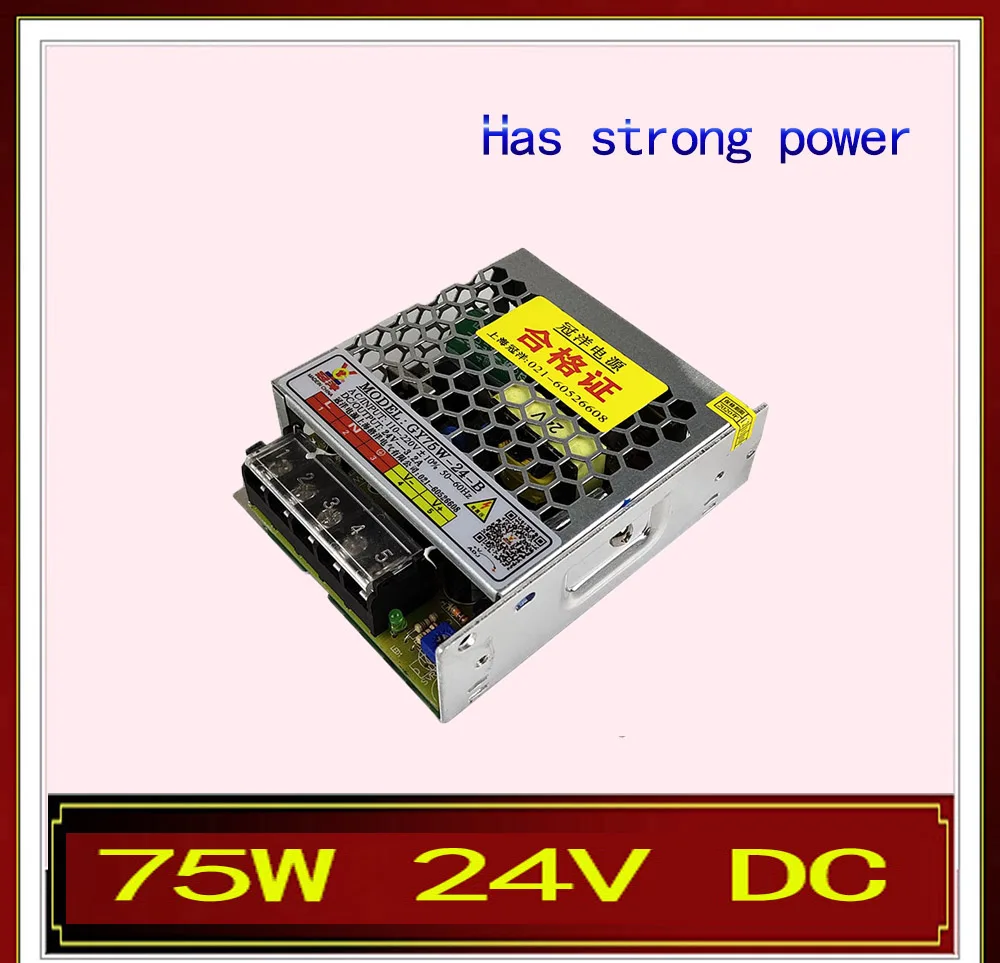

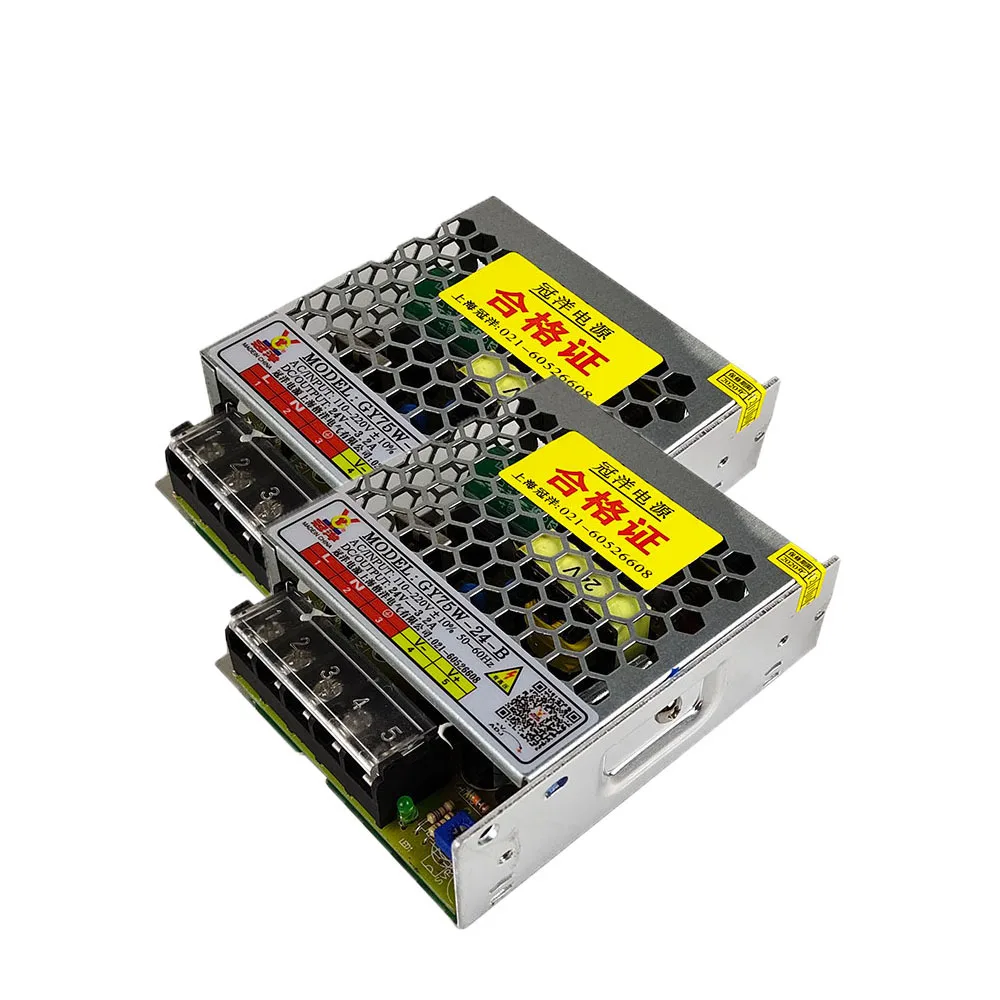

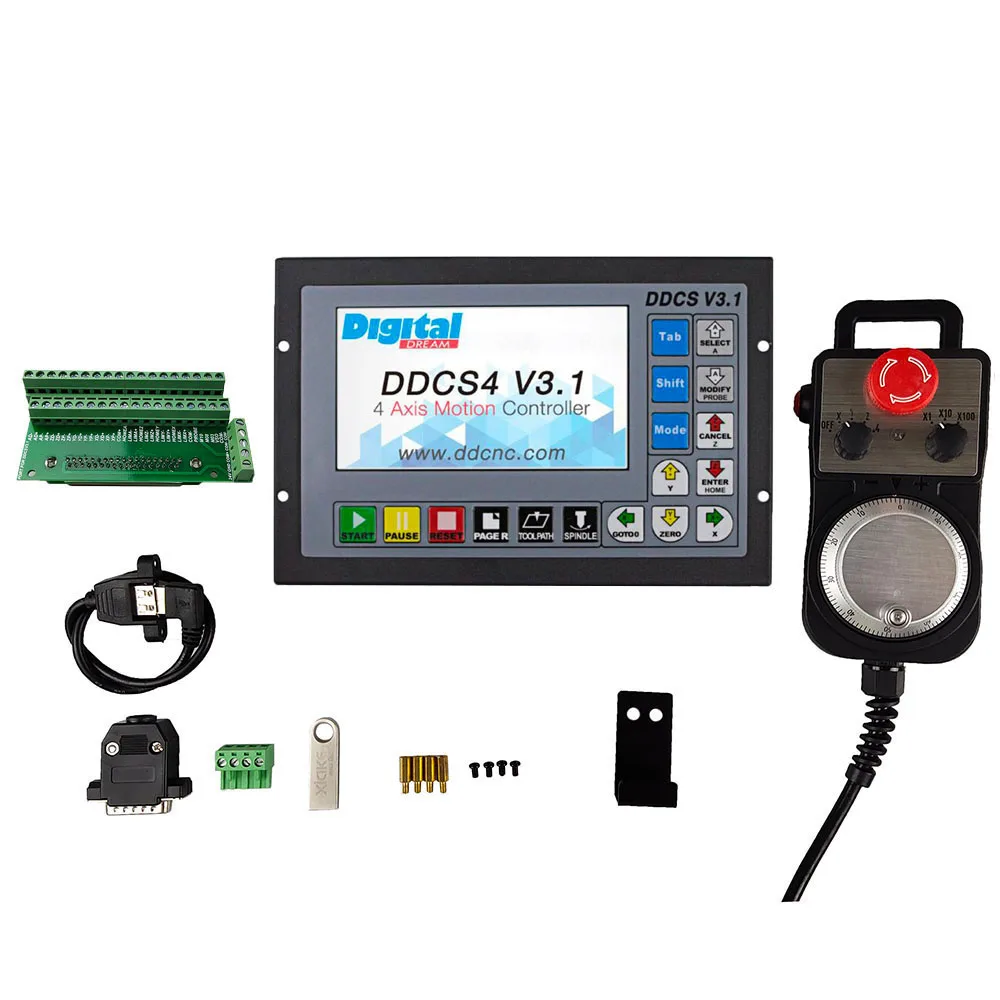

1 х DDCSV3.1 Автономный контроллер с ЧПУ (3/4 оси опционально) 1x4 MPG Маховик ось 1x4 ГБ USB флэш-памяти 1 х USB удлинитель аксессуары Монтажный кронштейн-1 шт. 1 х крюк рулевого колеса 2x75 Вт 24 в импульсный источник питания

Параметры производительности:

1) 16-канальная оптопара изолированный цифровой входной интерфейс, 3 оптопары изолированный цифровой вход и выход; 2) новая версия улучшает алгоритм, поддерживает гибкую циркулярную интерполяцию и исправляет недостатки в круговой интерполяции команд в старой версии; 3) 1 канал 0-10 в управления скоростью вращения шпинделя аналоговый выходной интерфейс (может быть изменен на выход ШИМ); 4) 3-4 оси импульсного направления использует дифференциальный выход, максимальная интерполяция импульсной выходной частоты 500 кГц; 5) основной чип управления ARM9, чип FPGA core; 6) 5 дюймов TFT экран, разрешение: 480x272, 17 операционных клавиш; 7) основным контрольным оборудованием является 24VDC вход питания, требования к емкости тока не менее 0,5a; 8) вход питания порта IO также 24VDC, и требования к емкости тока не менее 0,5a; Все порты IO не должны быть настроены с внешним источником питания, таким как Подключите реле и тому подобное; 9) Поддержка u-диска для чтения команды G, размер командного файла G не требуется; 10) Поддержка стандартного MPG; 11) Поддержка кнопочной одноосевой ручной пробежки и управления связью и расстоянием; 12) поддерживает быструю работу в указанном положении; 13) Поддержка мульти-координатной системы (Автоматическое сохранение питания); 14) с памятью точки останова, функция автоматической защиты отключения питания; 15) Поддержка сохранения функции точки останова (Автоматическое сохранение, нажав кнопку паузы во время работы, автоматическое сохранение после выключения питания); 16) контроллер поддерживает только тип NPN концевых выключателей; 17) новая версия изготовлена из листового металла, который является атмосферным и имеет лучшую способность анти-помех.

Особенности:

1) американские и имперские единицы в системе могут быть преобразованы; 2) маховик MPG Главная страница управления, файл страница и страница конфигурации, расширенная клавиатура также может работать и редактировать контроллер; 3) новая пробная функция резки, обработка одной линии, 4) Функция настройки инструмента увеличена до 4 режимов; 5) программное обеспечение значительно настраивается и оптимизируется, и конфигурация параметров значительно увеличивается, чтобы сделать производительность более мощной и надежной; 6) Язык контроллера-китайский/английский/русский

Внешний вид продукта структура и размер:

Можно встроить в шкаф, сделать 4 отверстия в шкафу, затем вставить устройство, использовать 4 винта для блокировки изнутри Устройство может быть закреплено на шкафу для легкой установки. Размер панели продукта 191 мм * 128 мм * 5 мм; Размер корпуса 191 мм * 128 мм * 37 мм; Размер монтажного отверстия шкафа составляет 182,5 мм * 59 мм.

Параметр:

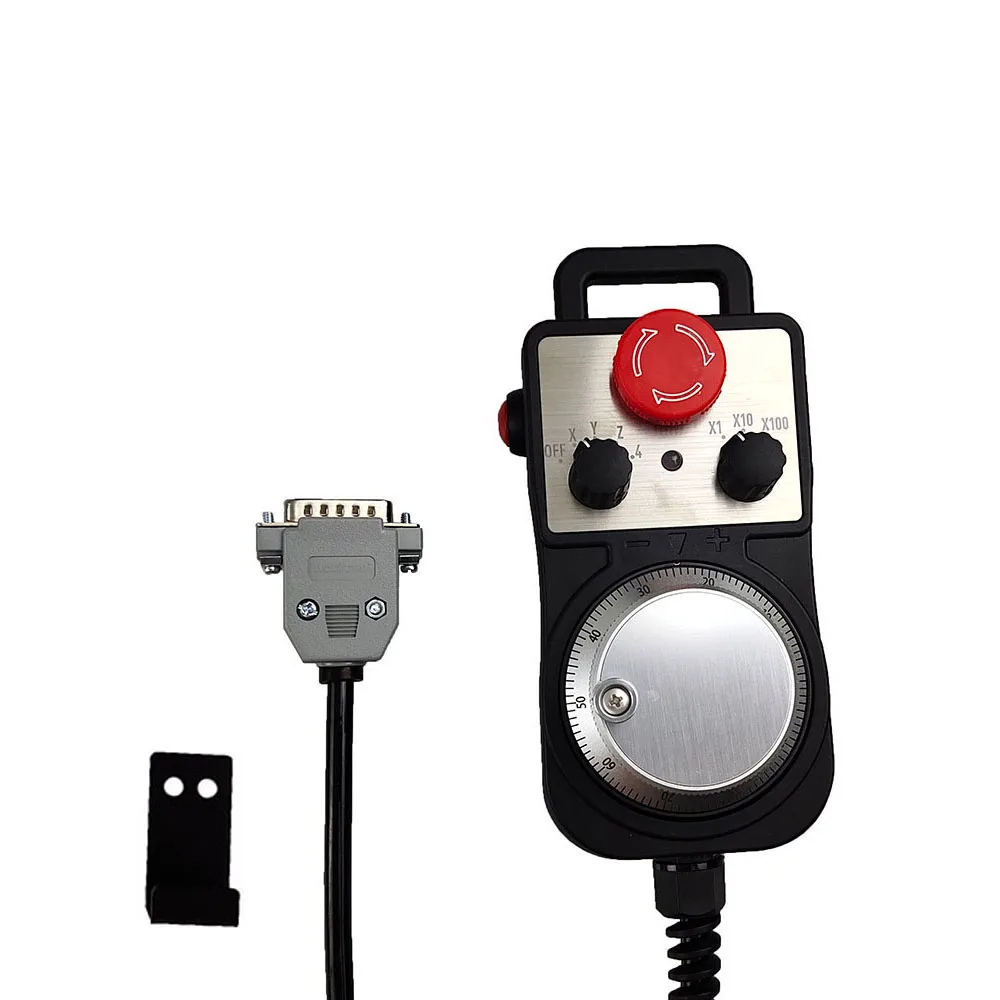

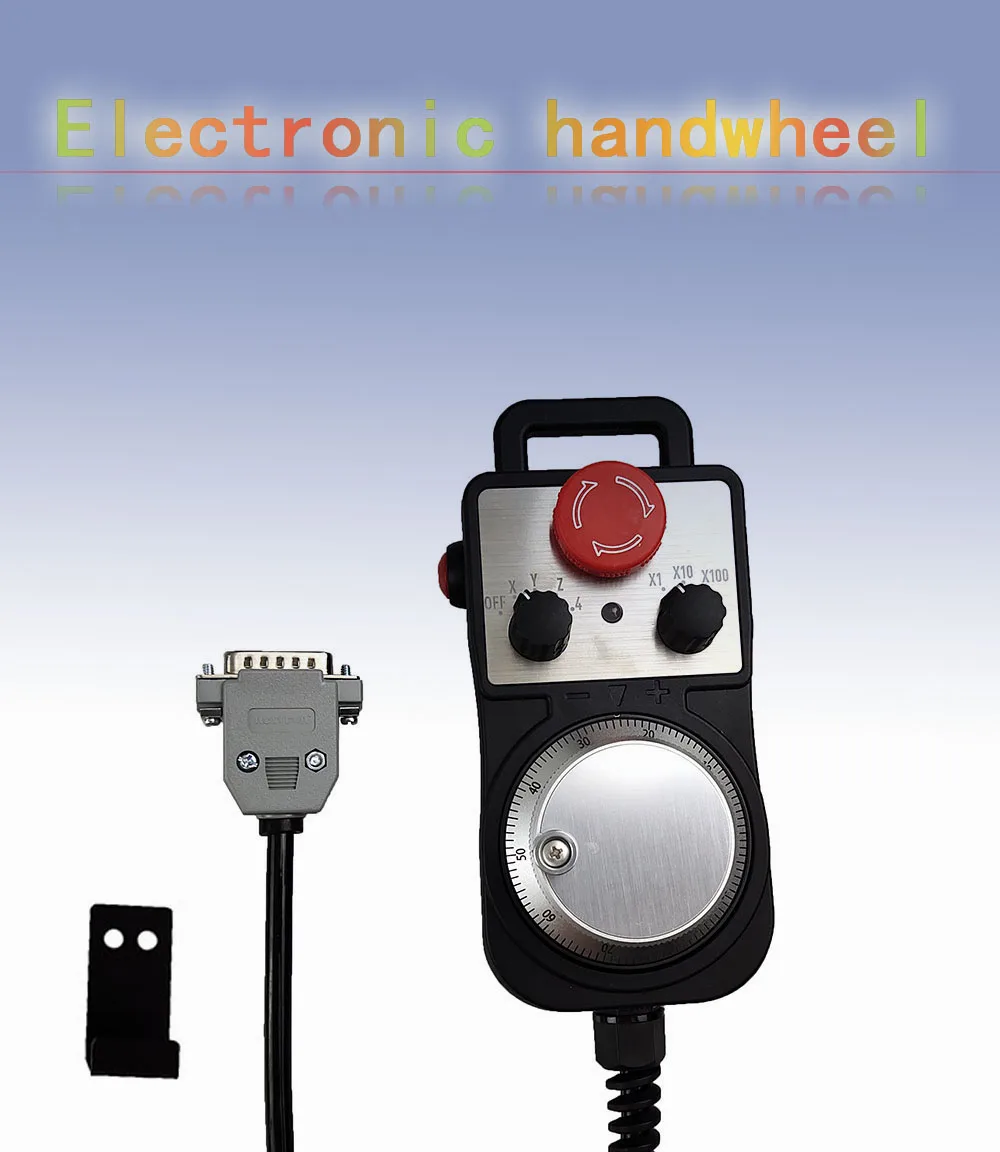

X1 ... x10 ... x100 переключатель -X и Z 4-я ось селектора (5-я. .. 6) -Светодиодный индикатор -Высококачественное профессиональное шасси -6 футов могут удлинить Высококачественный экранированный кабель -Магнитное основание можно разместить в любом месте на стальной поверхности машины -MPG требует питания 5 В +, 150 мА -Выход фазы A, / A и B, / B; -TTL выход, емкость привода + -20 мА;

Introducion al cableado del controlador:
