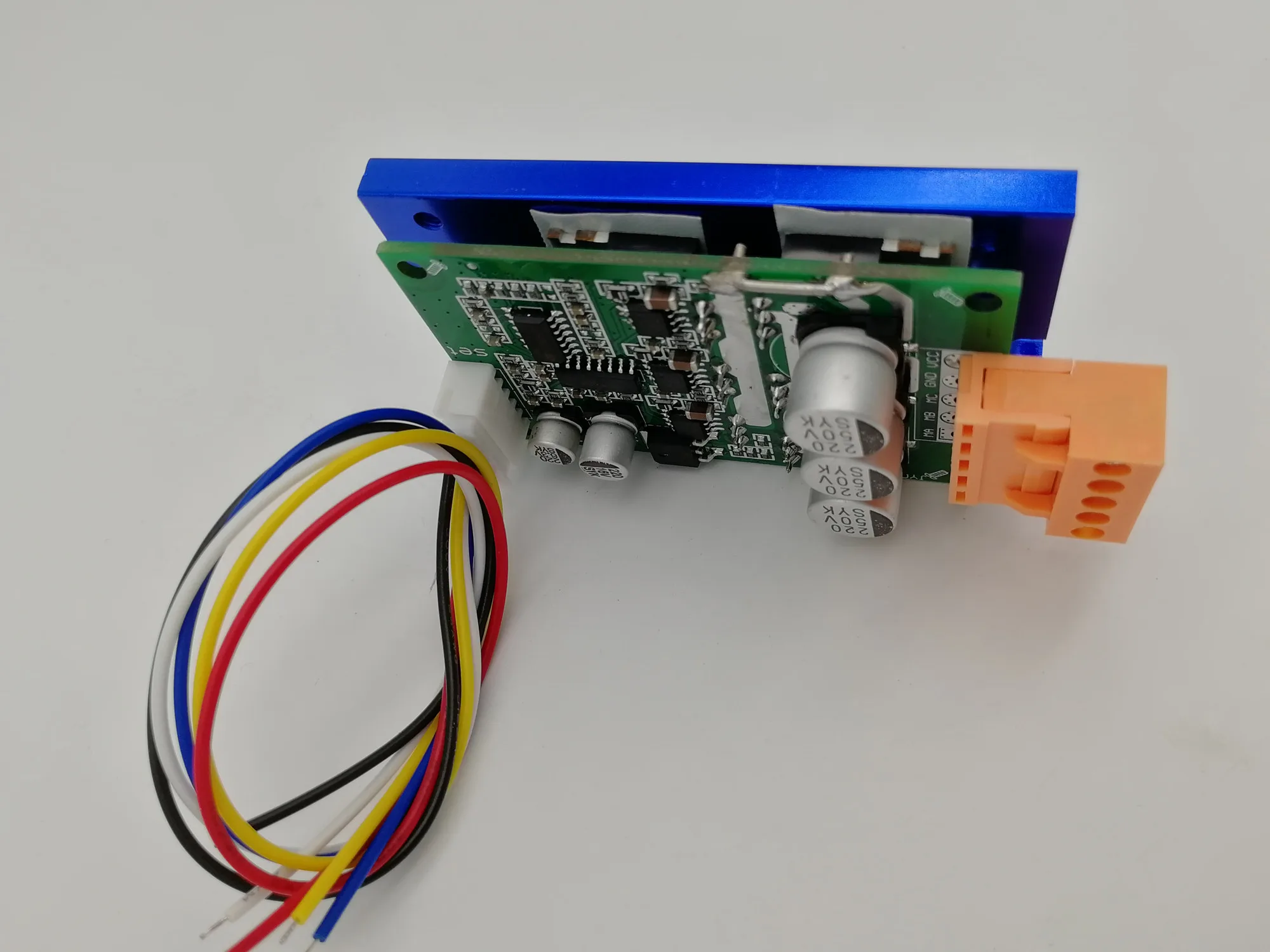

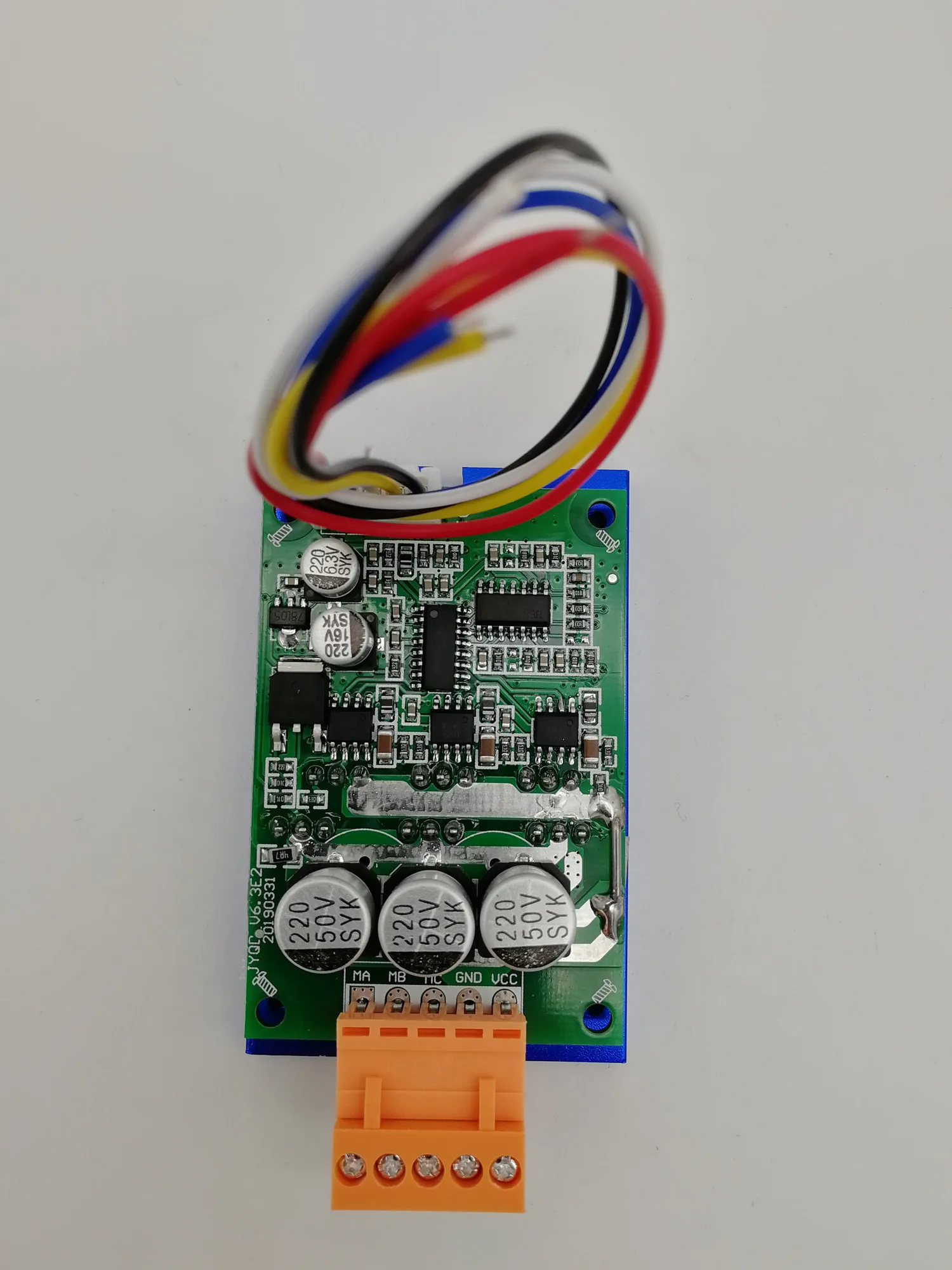

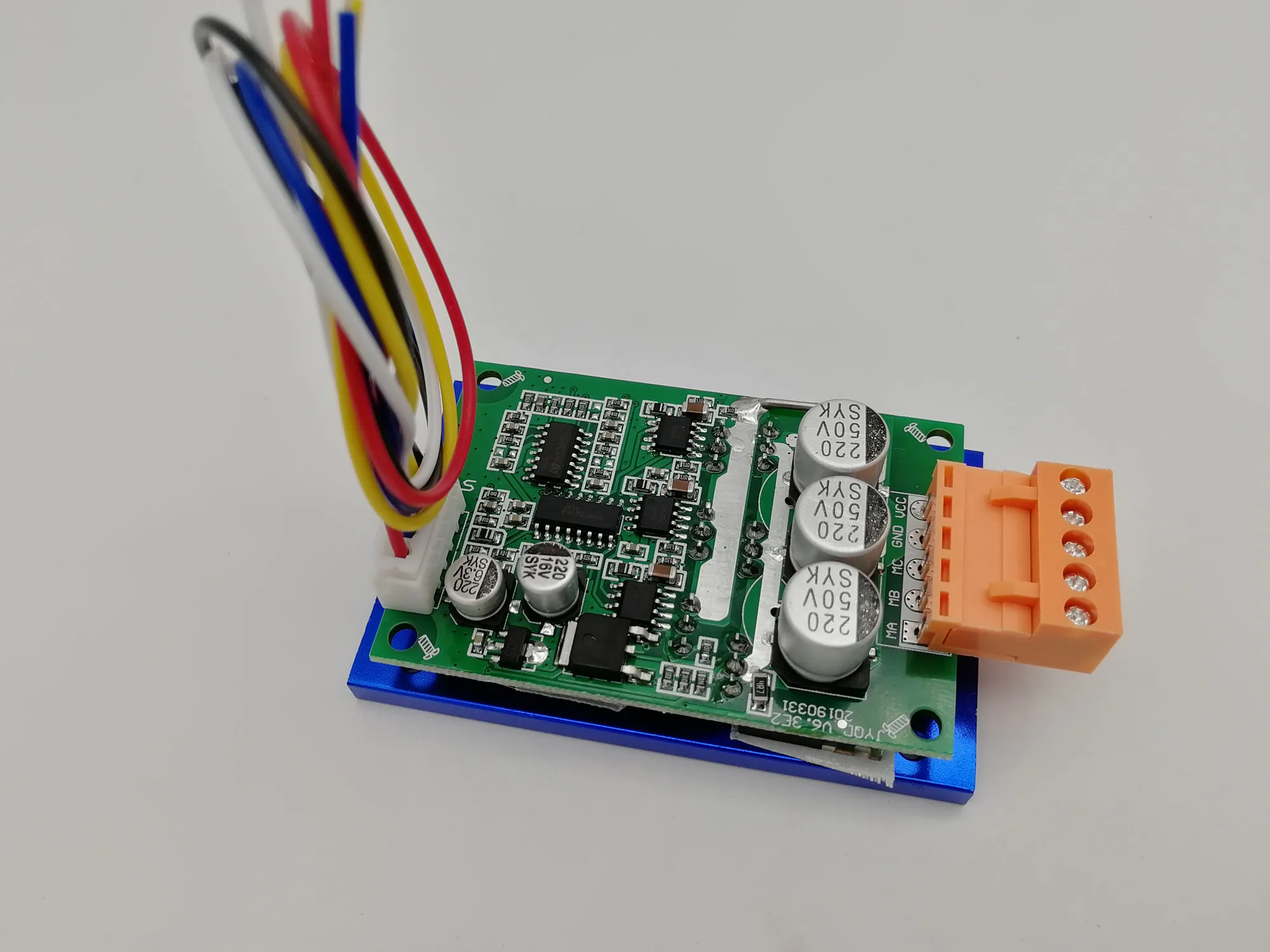

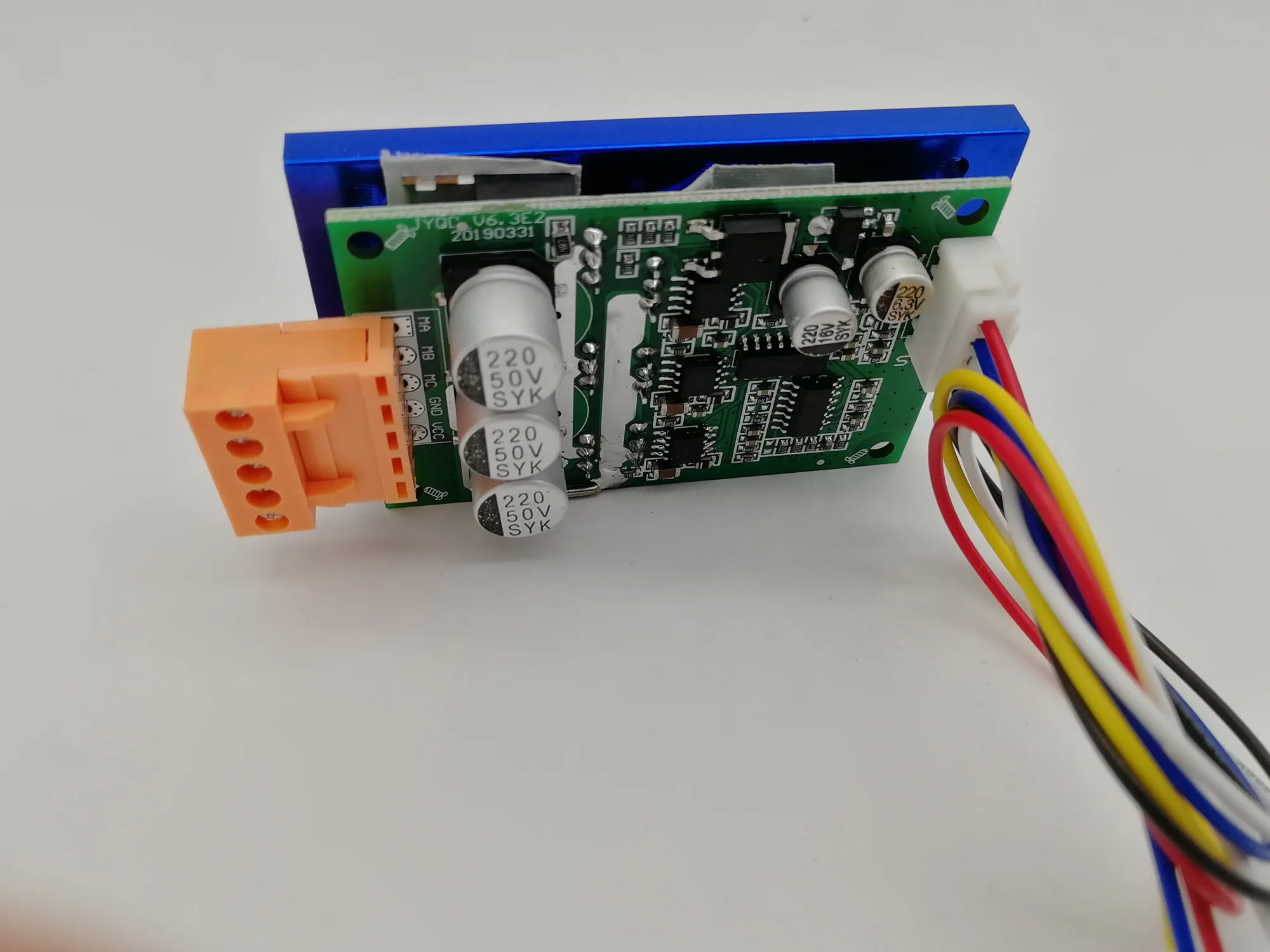

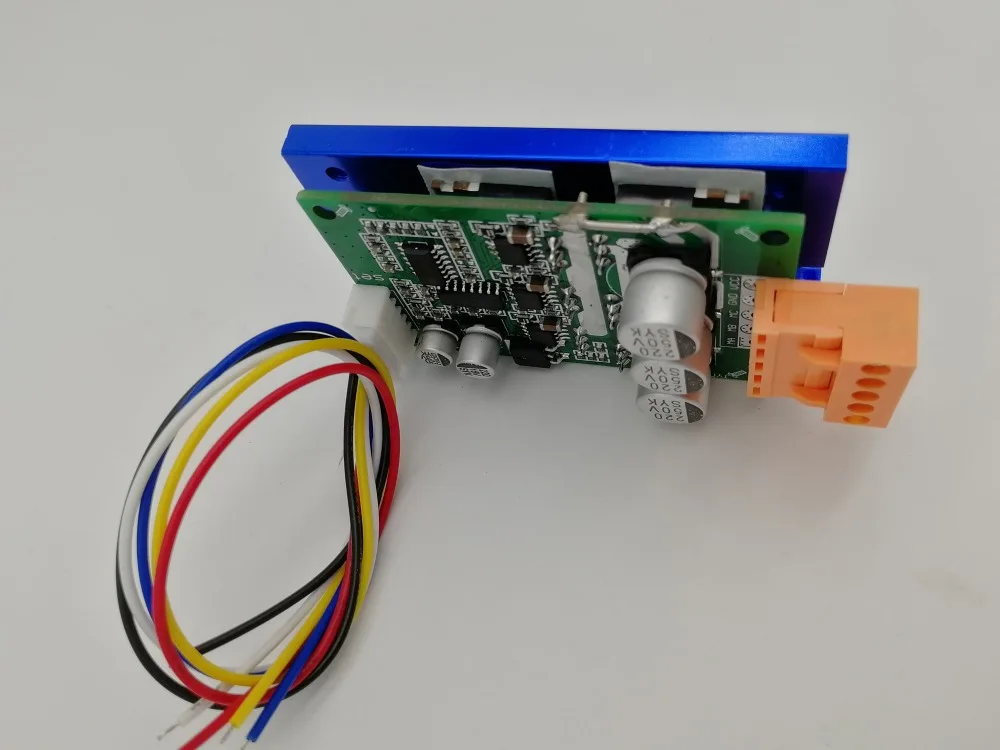

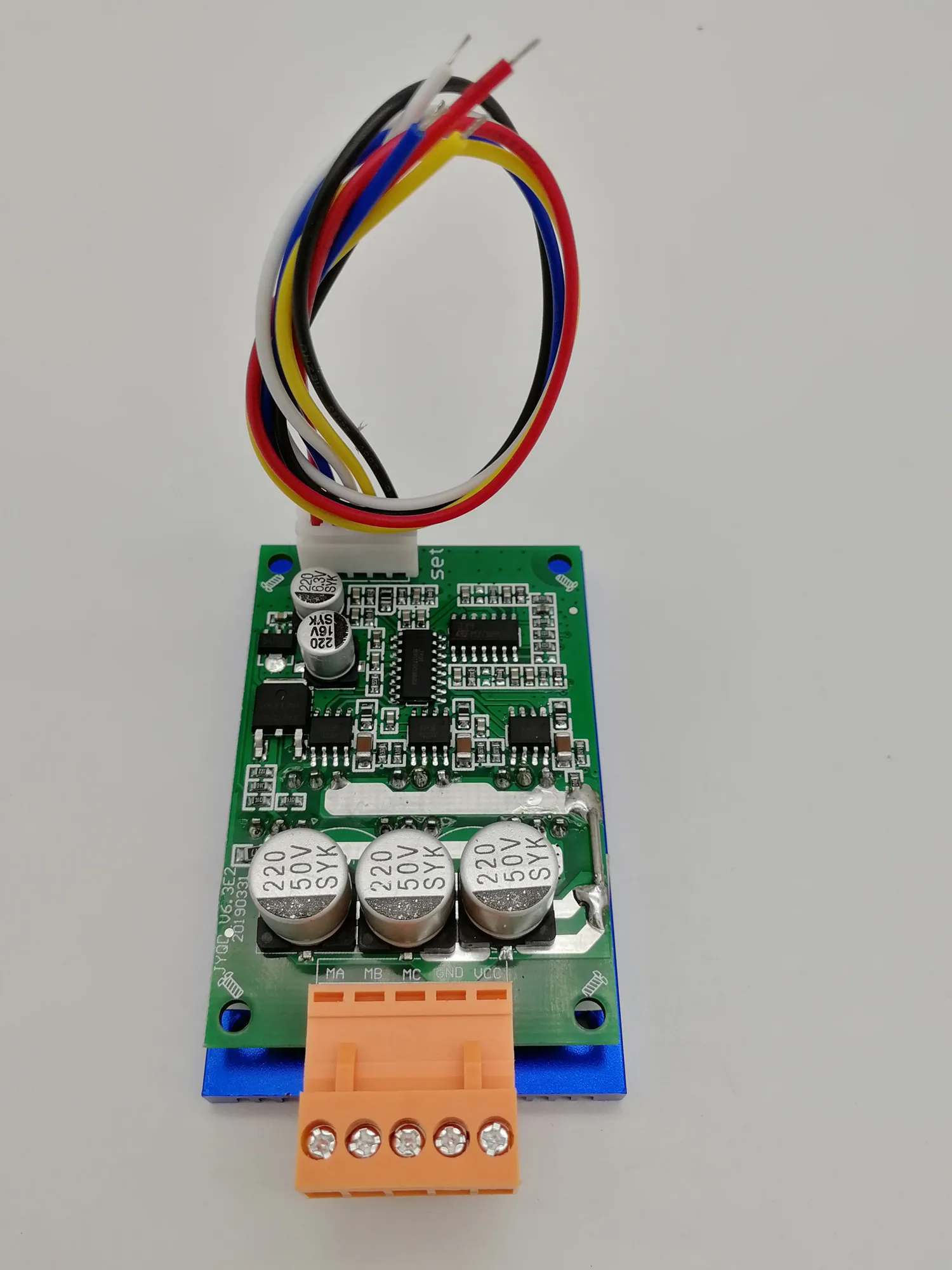

12V 24V 36V 500W DC 15A JYQD_V6.3E2 функция демо доска для Бессенсорный двигатель плата

12V 24V 36V 500W DC 15A JYQD_V6.3E2 функция демо доска для Бессенсорный двигатель плата

Для бессенсорного двигателя BLDC

Номер модели

JYQD-V6.3E2

Рабочая температура.

-20-85 ℃

Рабочее напряжение

12V-36V

Максимальный ток

15а

Cont. Рабочий ток

15а

Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100%

Регулирование скорости аналогового напряжения

0-5 В

O.V / L.V защита

Да

Выход импульсного сигнала скорости

Да

Рекомендации по применению:

1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано.

2. Этот драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не очень хороший (например, запуск дрожания, Реверсивный, рабочий ток двигателя noload слишком большой, скорость не стабильна, эффективность низкая, И не может начать работу с нагрузкой.) Клиенты могут настроить сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку)

3. JYQD-V6.3E2 плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, не нужно добавлять радиатор, это только должно обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 100 Вт, он должен добавить радиатор, как показано на диаграмме ниже.

4. Обратите внимание, что JYQD-V6.3E2 плата драйвера не имеет защиты от обратного подключения, это навсегда повредит плату драйвера, если соединение полярности будет изменено.

5. Выходной порт 5 В на плате драйвера не позволяет подключать внешнее устройство. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота.

6. Терминал «сигнал» на JYQD-V6.3E2 плате драйвера-это импульсный выходной сигнал скорости двигателя (выход push-pull), а максимальный выходной ток составляет менее 5 мА.

Схема проводки:

5V ----- драйвер платы Внутренний выходное напряжение

Сигнал ---- скорость двигателя импульсный сигнал выходной порт, 5 в импульсный сигнал.

1.  Контрольный порт

Z/F ---- вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.

VR ---- порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%

GND-используется для внутреннего управления приводной платы

2. Порт питания

МА ---- Фаза двигателя A

MB ---- Фаза двигателя B

MC ---- двигатель фазы C

GND----DC-

VCC----DC +

3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.

4. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм

5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.

Внешний рисунок:

Примечание!
