Конвертер USB в 485 фотоэлектрический серийный номер порта с изоляцией для

Конвертер USB в 485 фотоэлектрический серийный номер порта с изоляцией для

Модель:GLUSB-485-1/2

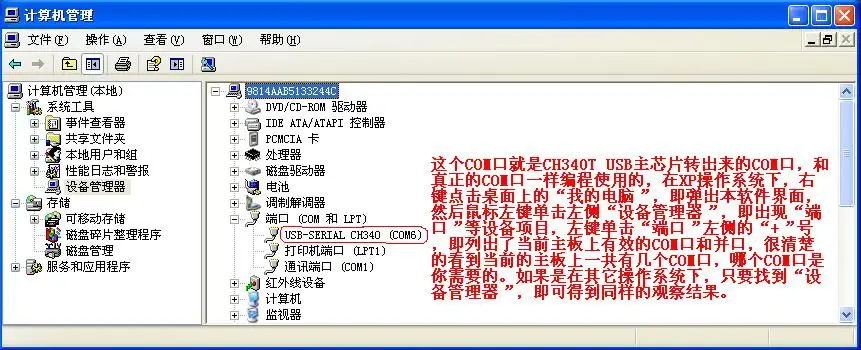

На boardusbосновной чип имеет драйвер, пожалуйста, не забудьте попросить владельца драйвера.

Механические Размеры

117x72x43мм

Технический индекс◎ Питание: USBAccess к электричеству ◎ электрический ток: 60mA (в статическом состоянии) ◎ Связь режим: полудуплекс ◎ Связь скорость передачи данных: 0 ~ 115200bps ◎ количество нагрузки: most32 индивидуальных ◎ Связь расстояние: не менее than1200 rice Electrical электрический сигнал: источник питания, RS-485 сигнал двойной изоляции index индекс антистатического удара: ± 15 кВ (режим разрядки человека) ◎ Молниезащита (instantaneous1500 плитка)

Характеристика 1.Usbдоступ к электричеству, проблема внешнего источника питания сохраняется2. Выбор sipexnew generationRS-485 чип, высокая грузоподъемность, его можно прикрепить к шине на most32Devices.3. Фотоэлектрическая Изоляция: Встроенный изолированный модуль питания и Высокоскоростная оптопара, подключите блок питания и чип интерфейса usb2. RS-485 сигнал полностью изолирован, скорость ошибок бит данных шины значительно снижена.Без изоляции, сигнал в любом конце, колебание источника питания пройдет, throughRS-485 Автобус идет непосредственно на другой конец, в результате хост получает неправильные данные, связь между мастером и рабом не является гладкой. Процент успеха запроса хоста низкий. 4. Легко Для установки и использования. USBEnd сразу andPC machineUPort подключение нормально; RS-485 терминал принимает съемный клеммный блок, это удобно для обжима и демонтажа сигнального провода. Есть индикатор приема и отправки сигнала, скорость передачи данных и поток могут наблюдаться при отладке и использовании. 5.Он оказывает определенное защитное воздействие на молнию и другие мгновенные удары высокого напряжения. Внутренний useSP RS-485 чип промышленного класса, он имеет высокое сопротивление импульса напряжения; Кроме того, в theRS-485 переходных диодов установлен на шине, может быть in1500 в момент высокого напряжения, переходный ток, генерируемый высоким напряжением, быстро разряжается на провод заземления, который играет роль подавления пикового импульса.

Сигнальная лампаЕсть красный индикатор питания на передней части модуля, отправка, получение данных индикатор, красный светильник будет включен после включения питания является нормальным, если нет, пожалуйста, сообщите о ремонте. Отсылаем светильник с индикацией сигнала, directionRS-485 потока, приемная лампа с индикацией сигнала fromRS-485End направленности потока, обращаем внимание на то, чтобы наблюдать направление потока данных при нормальном состоянии связи.

Вопросы, требующие внимания◎ Не разбирайте модуль по желанию. Нет необходимости разбирать модуль для наблюдения или личного обслуживания, если модуль поврежден из-за случайной разборки, пользователь несет полную ответственность. 48485заземляющий провод должен иметь достаточную площадь сечения, он не может быть слишком тонким, в общем, чем толще заземляющий провод, Лучше. ◎ RS-485 лучше использовать экранированную витую пару для подключения к шине, чем больше диаметр проволоки, тем лучше, это хорошо влияет на ограничительный сигнал помех, расстояние передачи сигнала имеет отличные отношения с Толщина сигнальной линии, в общем, чем толще линия, тем длиннее расстояние передачи, тем меньше скорость искажения сигнала. Usbusbтерминал и компьютерная длина подключения интерфейса порта не должны быть слишком Длинный.

Подключение

USB подключение к компьютерному компьютеру

GND 485End заземляющий провод

A 485signalA

B 485signalB
