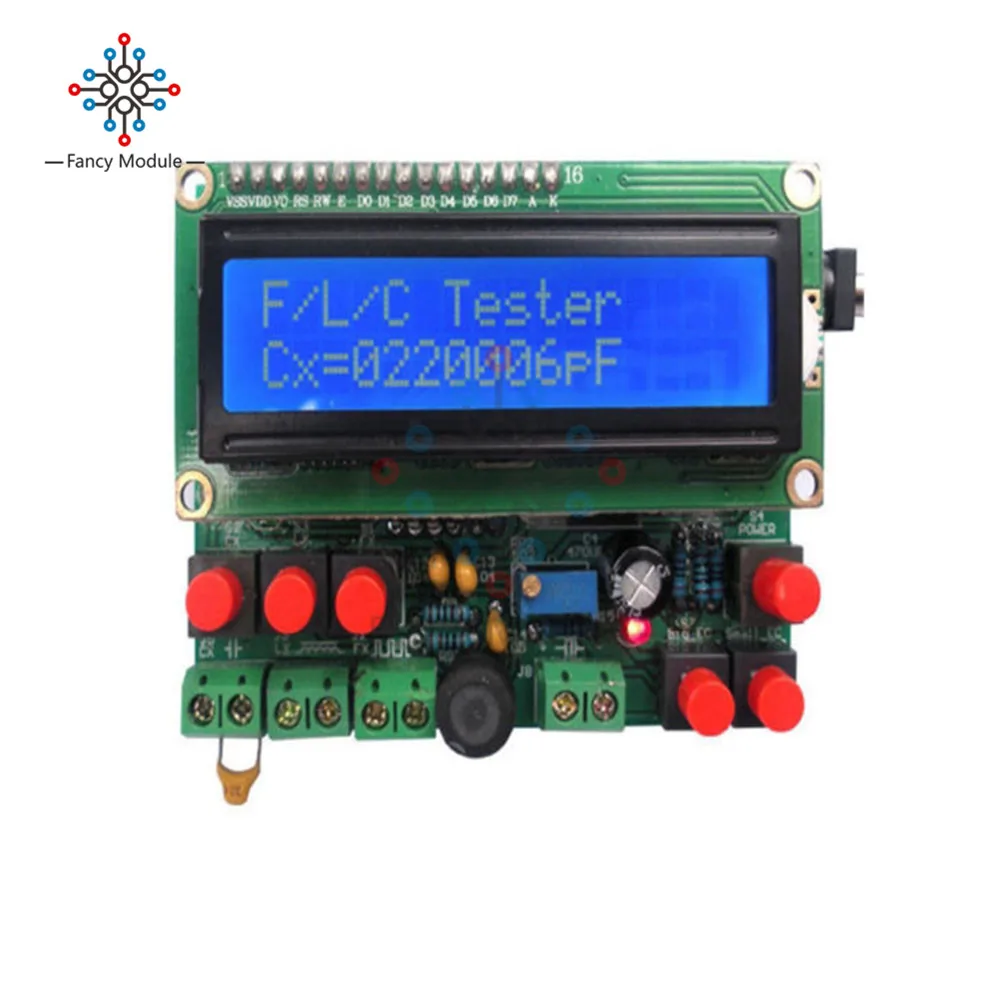

ЖК-дисплей цифровой Secohmmeter частоты постоянной ёмкости универсальный Конденсатор

ЖК-дисплей цифровой Secohmmeter частоты постоянной ёмкости универсальный Конденсатор

Особенности:

Размеры: 6,8*8,5 см;

Напряжение питания:

DC5V или DC8-14V или AC7 до 10V доступны (диапазон мощности довольно широкий)

Различные торговые центры Описание диапазона:

Диапазон измерения индуктивности: 0.1μH -------- 1 ч

Малый диапазон измерения емкости: 1pF ------ 2.2μF (неполяризованные конденсаторы)

Диапазон частот: 20 Гц ------ 400 кГц (малый сигнал может быть измерен)

Диапазон измерения электролитического конденсатора: 0.5μF -- 12000μF (электролитические конденсаторы)

Примечание:

Это детали DIY, это требует от вас сделать это самостоятельно установка завершена

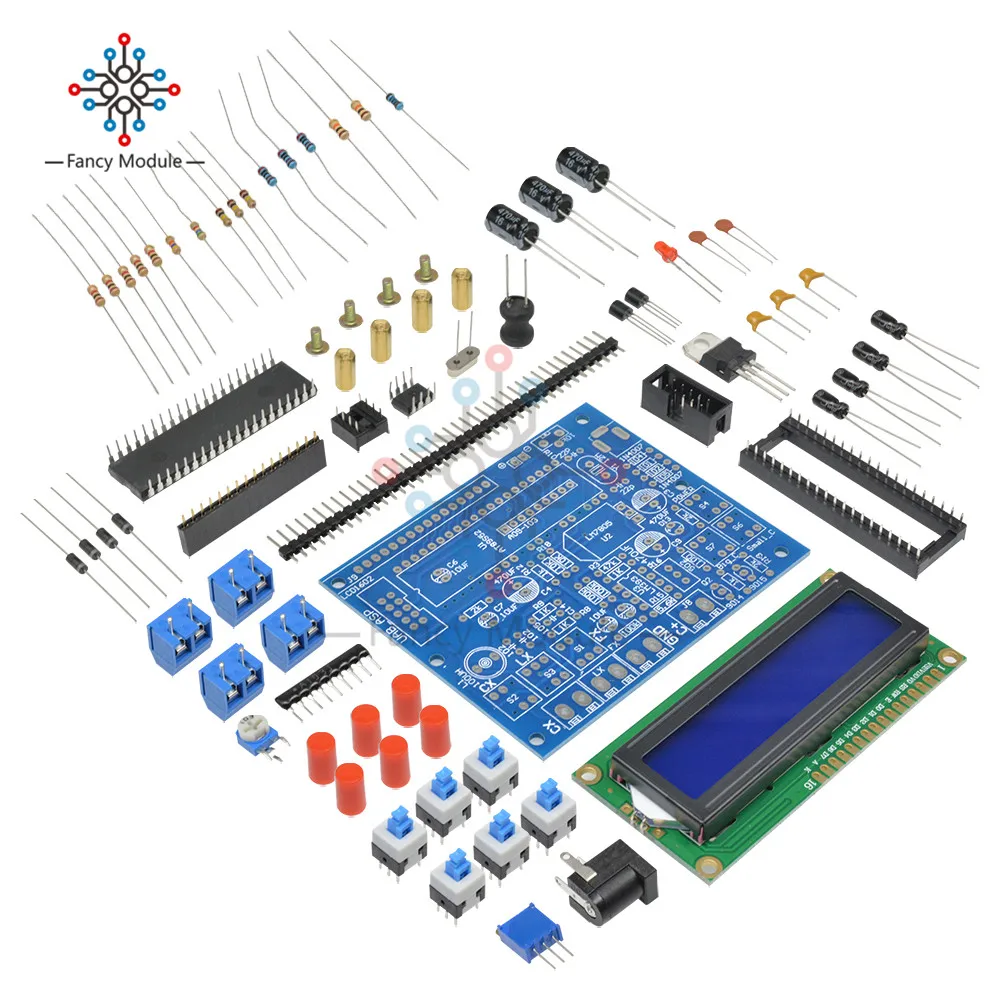

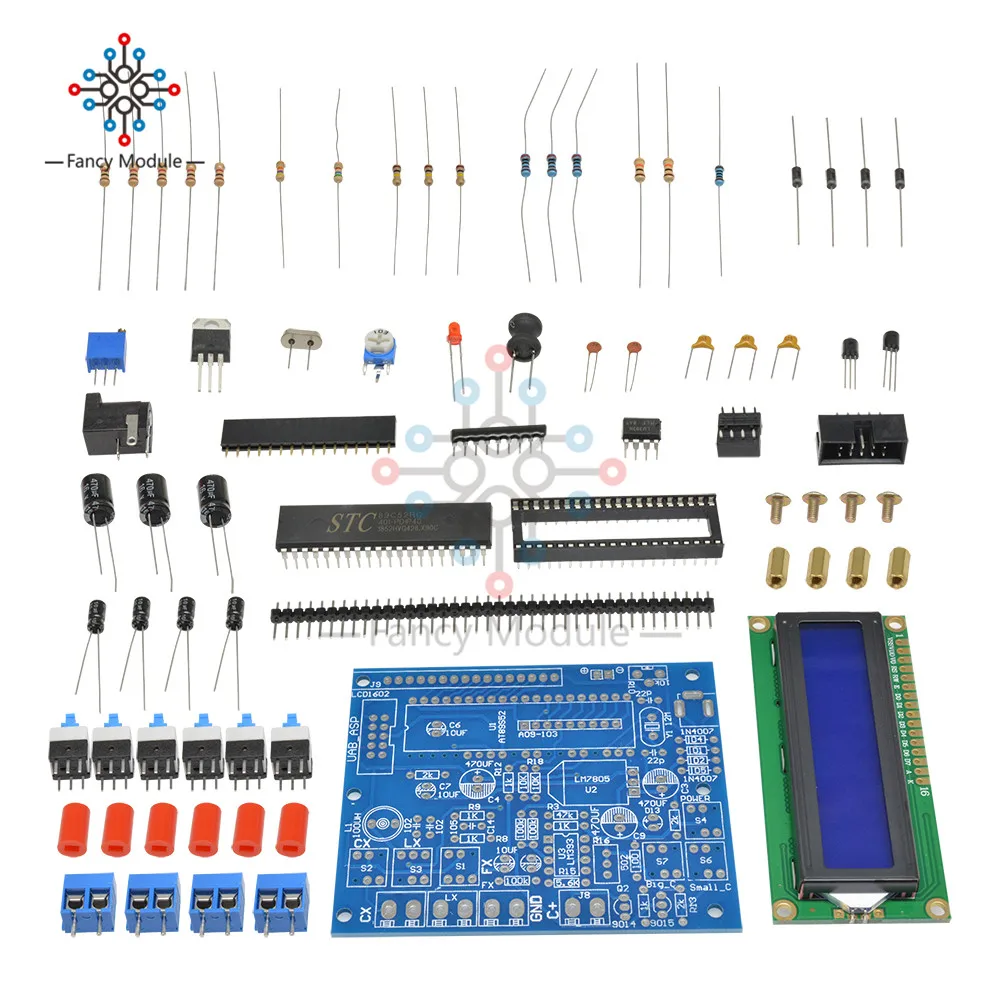

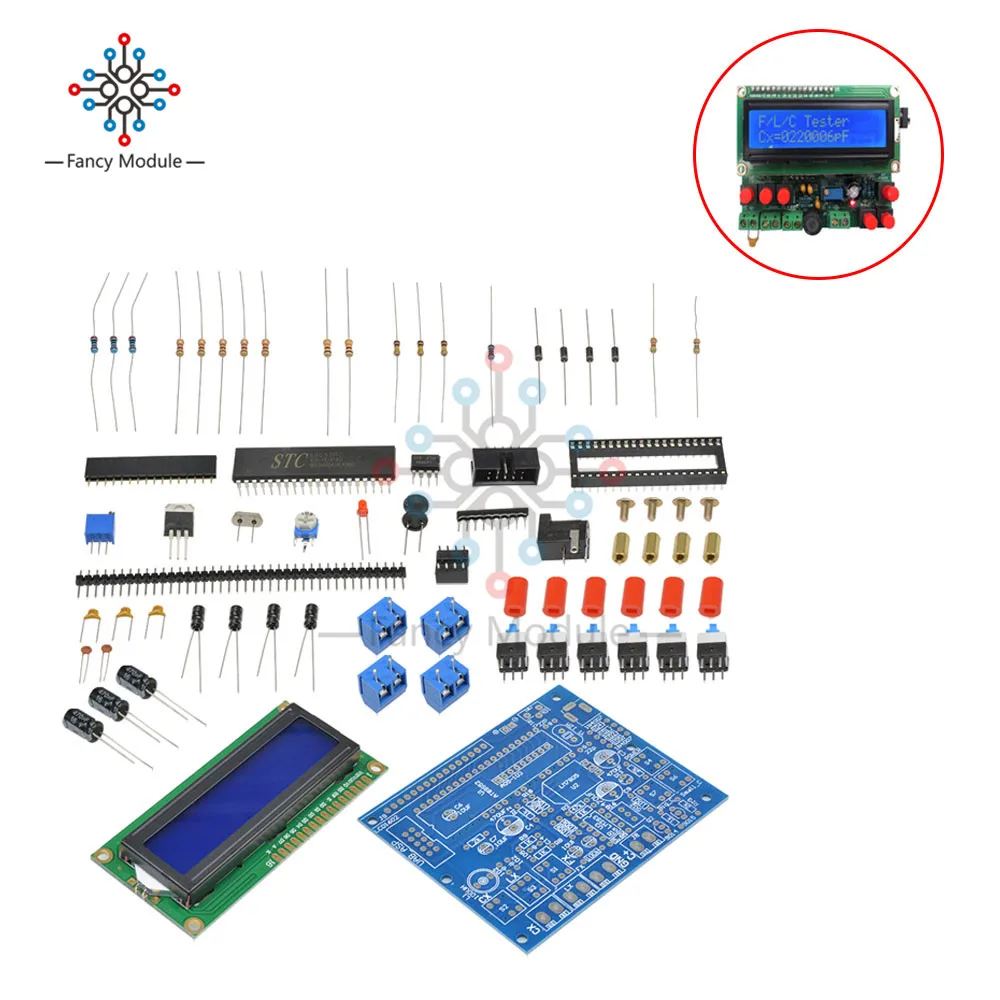

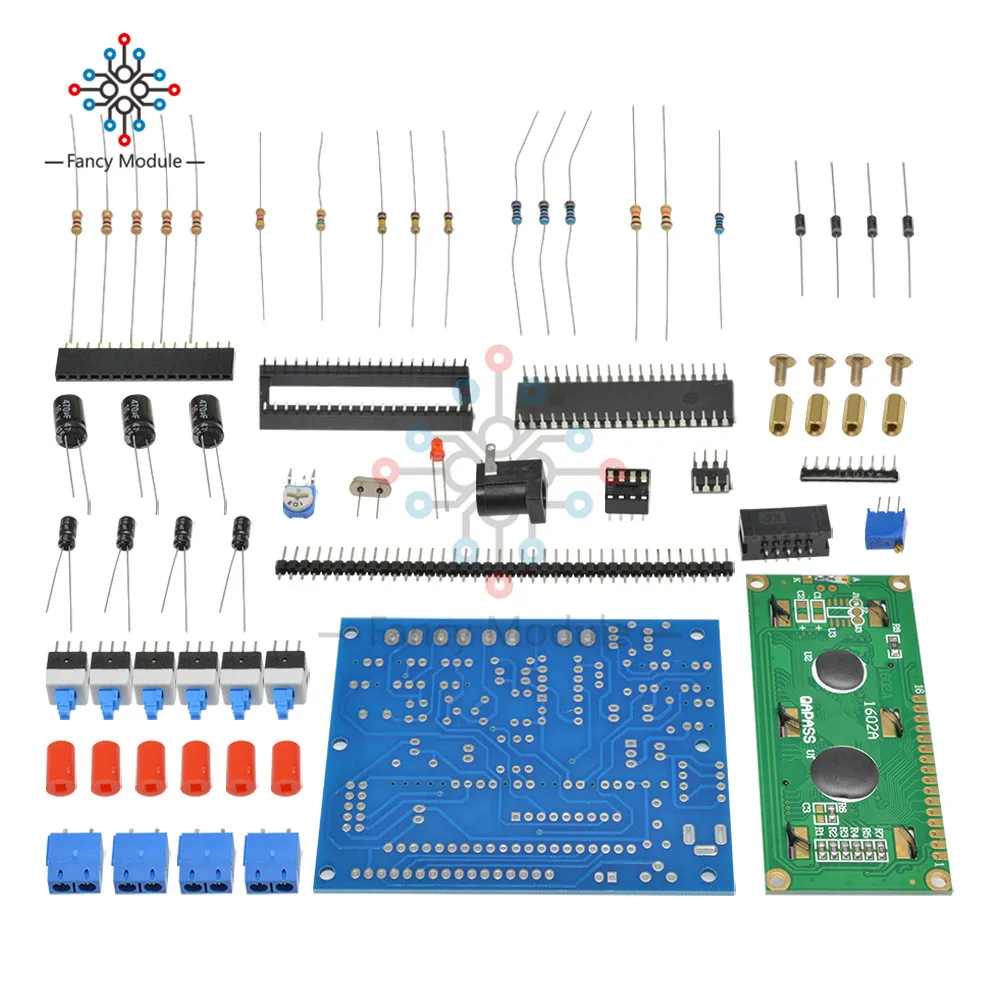

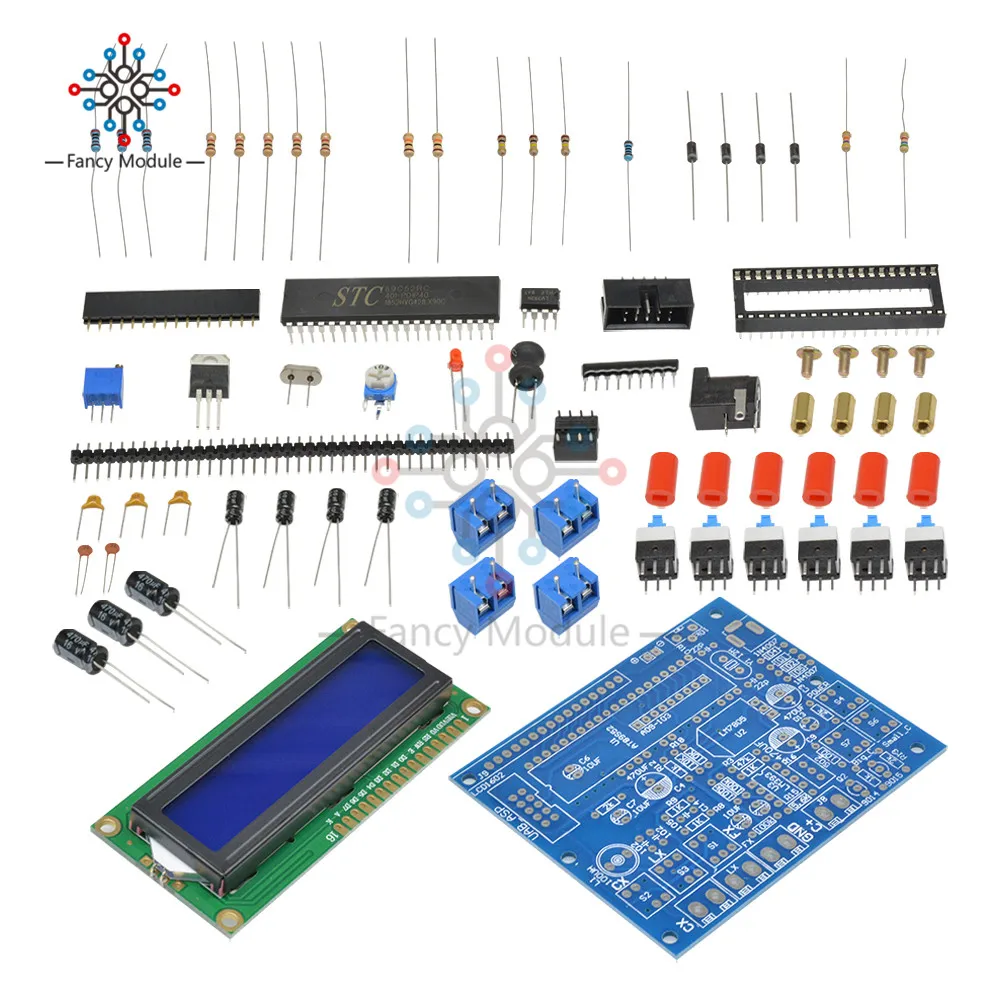

Список:

Печатная плата * 1

1 см шпильки + винт * 4

16P Женский * 1

40P pin прямой * 1

ИЗОГНУТЫЙ ШТИФТ 2-контактный * 1

LCD1602 * 1

103 синий Потенциометр * 1

DC3-10 сиденье с рожками * 1

40P IC Блок * 1

AT89S52 * 1

8P IC Блок * 1

LM393 * 1

8*8 самоблокирующийся переключатель * 6

KF301-2P клеммные блоки * 4

DC005 сиденье * 1

LM7805 * 1

A09-103 исключений * 1

3296-502 Потенциометр * 1

Керамические конденсаторы 22P * 2

1N4007*4

12 м кристалл * 1

470 мкФ/16V постоянной ёмкости, универсальный конденсатор * 3

10 мкФ/25 в емкость * 4

3 мм светодиодный * 1

Индуктор 100UH * 1

102 монолитные конденсаторы * 2

105 монолитных конденсаторов * 1

Триод 9014*1

Триод 9015*1

Резистор 10K * 2

Резистор 1K * 5

100K резистор * 3

2K ошибка сопротивления 1% * 3

Резистор 47K * 1

5,6 K резистор * 1

Погрешность 100 Ом 1% * 1

Посылка включает в себя:

1 х Набор для самостоятельной сборки, измеритель емкости, измеритель частоты, индуктивность/Емкость
