USB-интерфейс Mach3 ЧПУ контроллер движения nvcm 3 оси 4 5 6 осей карта управления

USB-интерфейс Mach3 ЧПУ контроллер движения nvcm 3 оси 4 5 6 осей карта управления

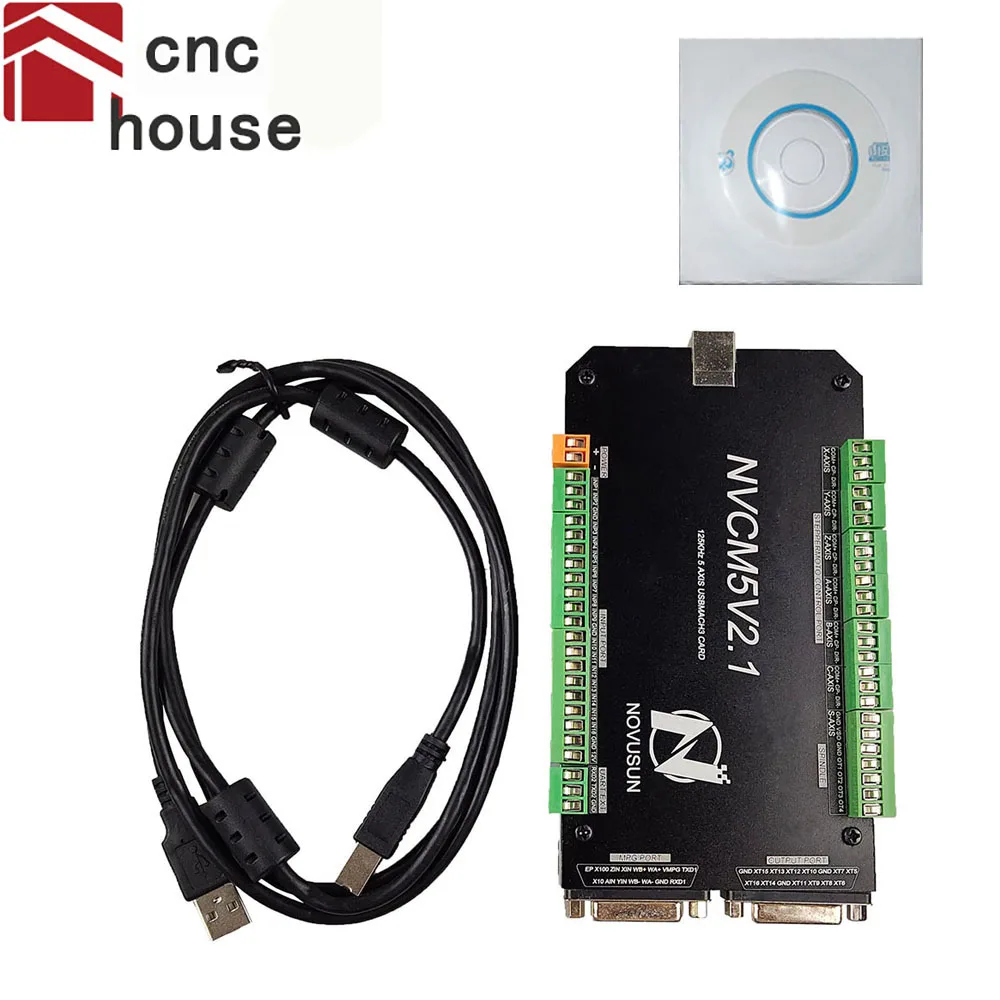

Содержание продукта:

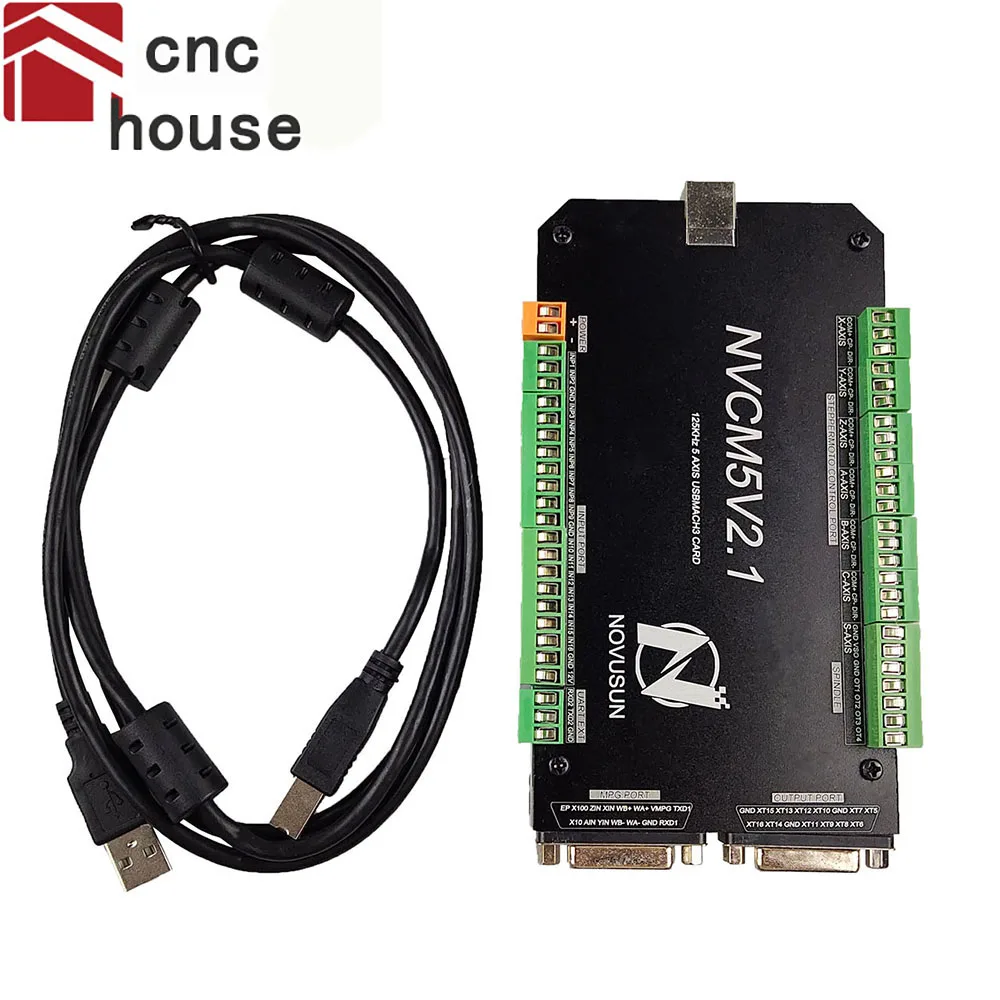

Карта управления * 1
Кабель сигнала USB * 1
CD * 1

Введение продукта:

NVCM является 6 оси motion контроллер мы проводим 1 год на всех этапах.
NVCM поддерживает программное обеспечение Mach3, через порт USB для связи с компьютером.

Параметры производительности:

Поддержка USB;
Фотоэлектрический изолированный входной интерфейс с 16 портами;
 16 портов фотоэлектрический изолированный выход интерфейс;
1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);
Can Поддержка 6 с одноосным шаговым системы maxisim,125 кГц импульсный выход для каждой оси;
Микросхема управления движением руки;
Основное устройство-12 В-32 В постоянного тока, ток должен быть выше 1 А;

Внешний вид и размер:

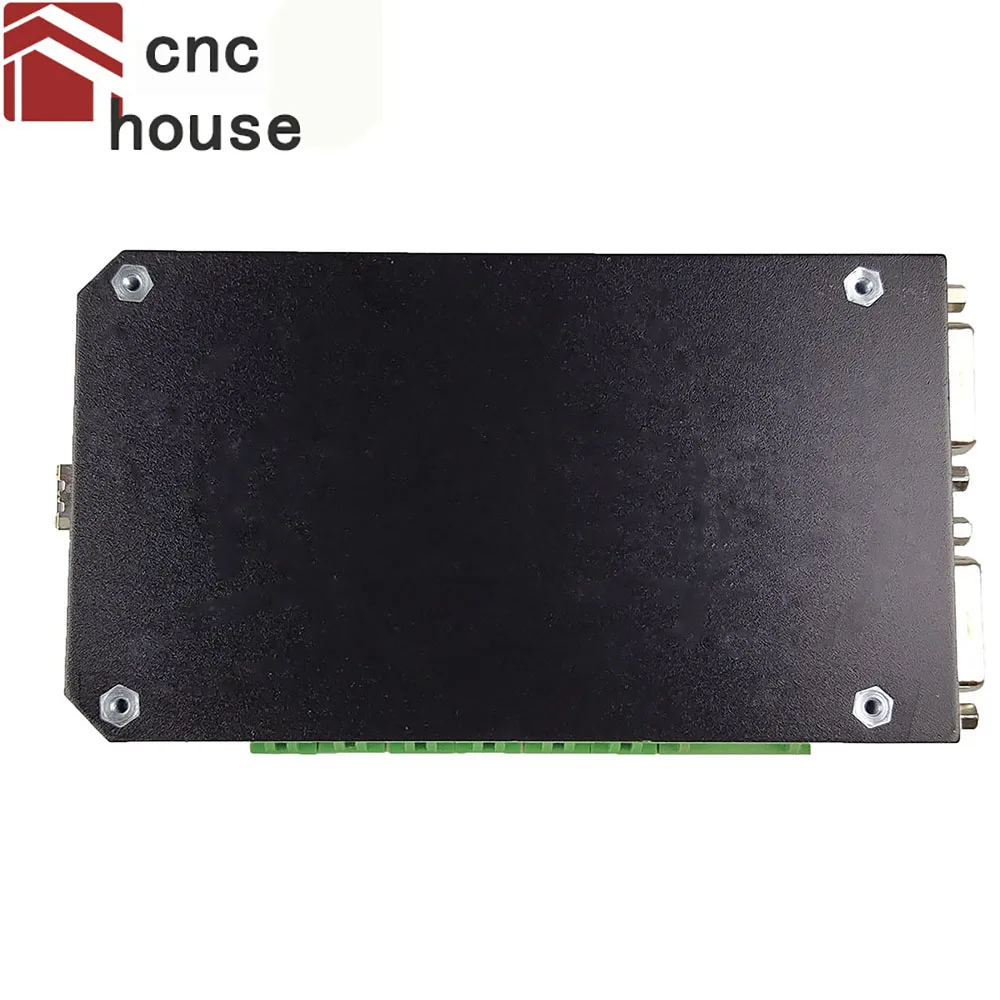

Контроллер движения NVCM имеет герметичную открытую структуру, есть 4 отверстия для установки
Низ. Мы может быть заменен 2 шт. 3 мм Диаметр отверстия на шкафа, и установите контроллер в

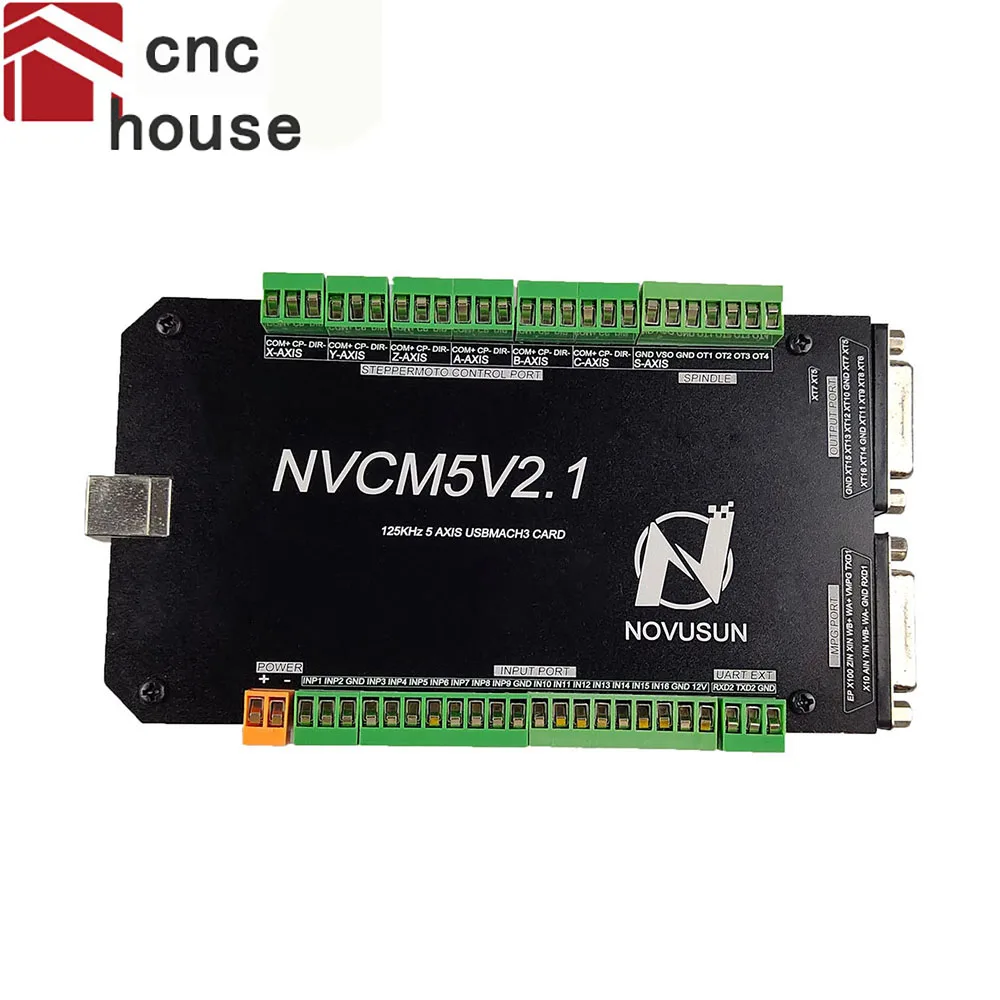

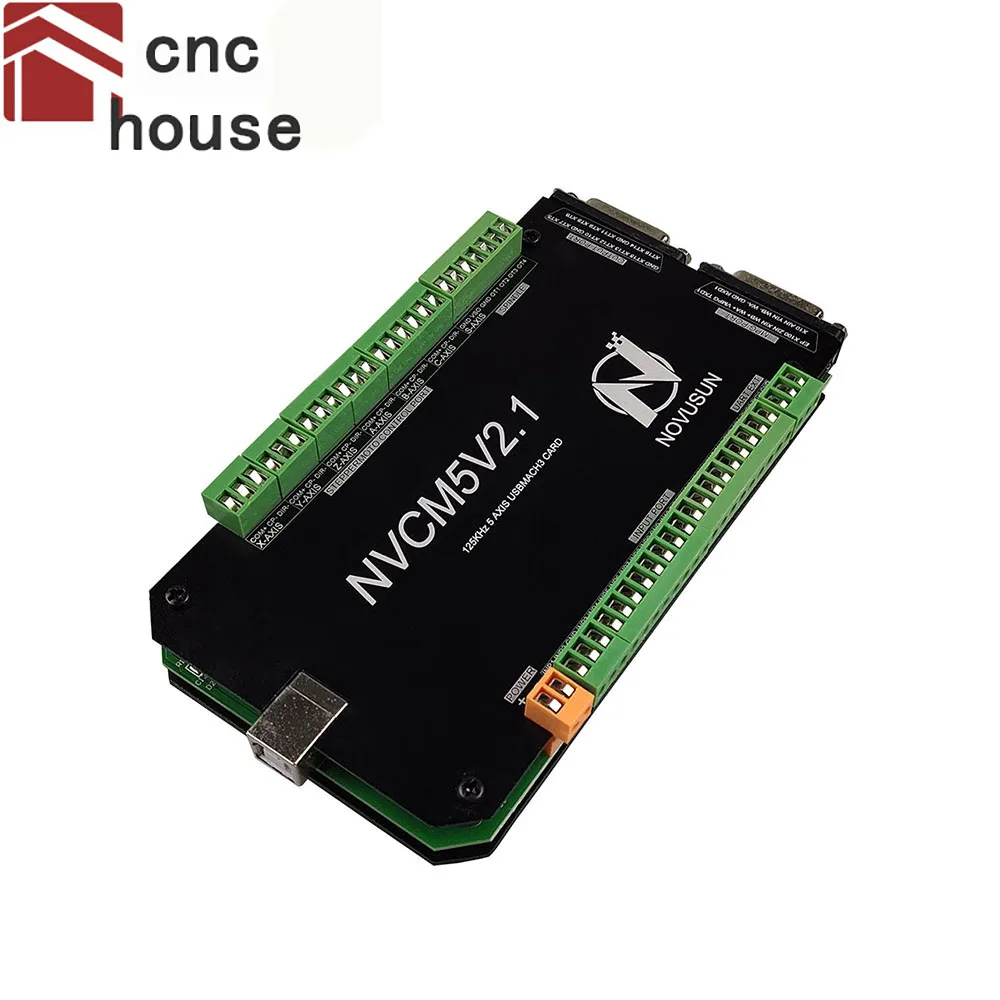

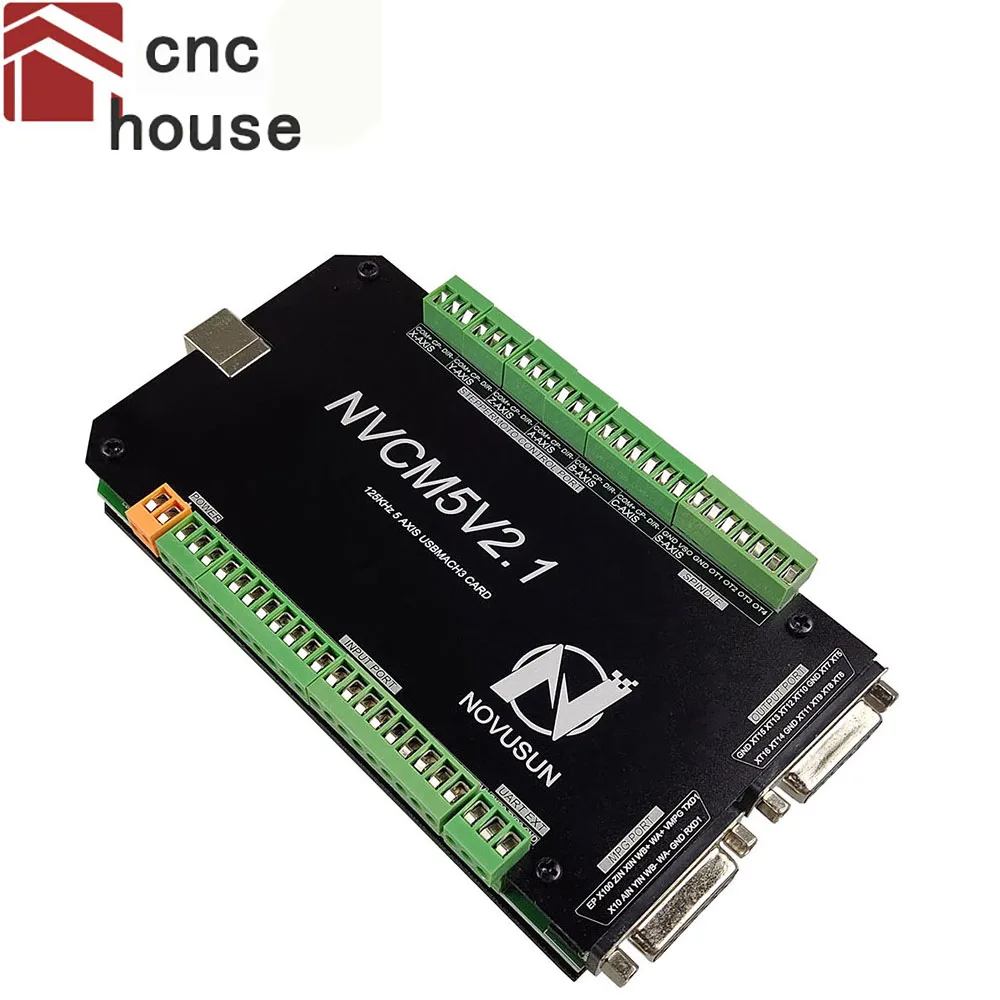

Шкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2:

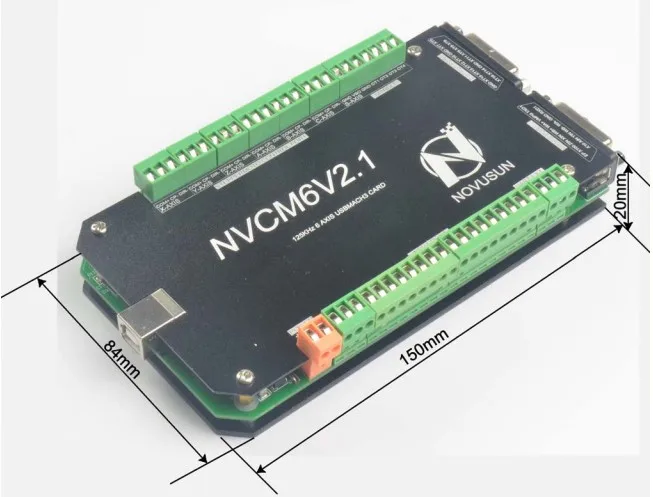

Общий размер изделия-150 мм * 84 мм * 20 мм;
Нижний Размер установки 125,5 мм * 71,5 мм.

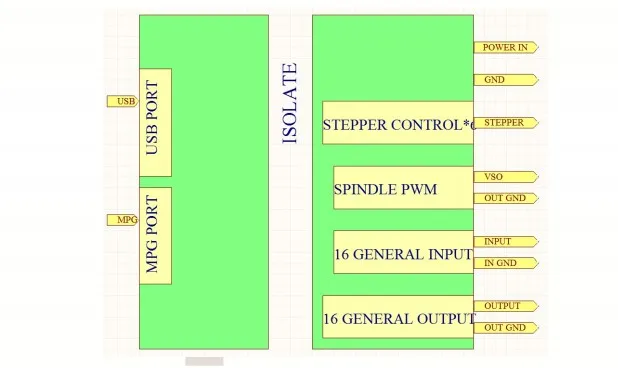

Схема питания:

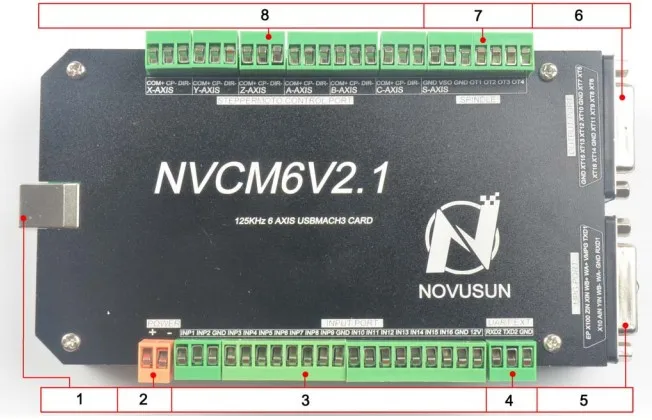

Определение проводки:

1. Порт USB
2. Главный вход питания

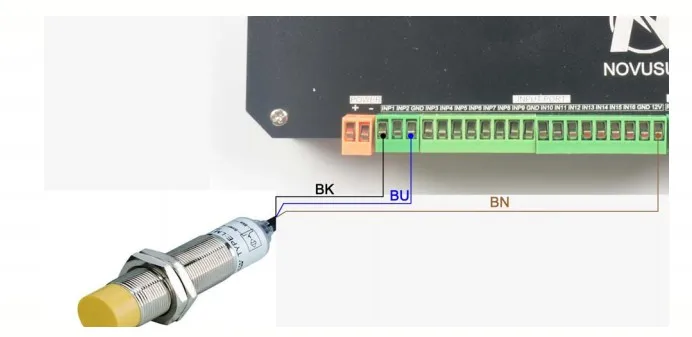

3. Предельный/домашний/эстоп/входной порт зонда
4. Интерфейс последовательного расширения
5. Порт MPG
6. Универсальный выходной интерфейс 2

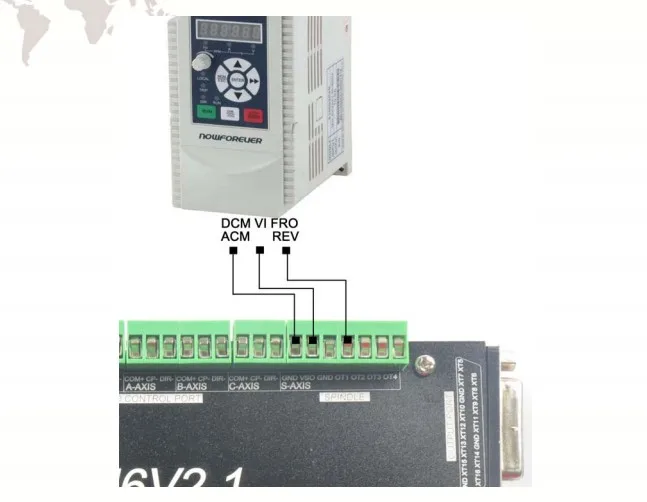

7. Выход управления шпинделя/универсальный выходной интерфейс 1
