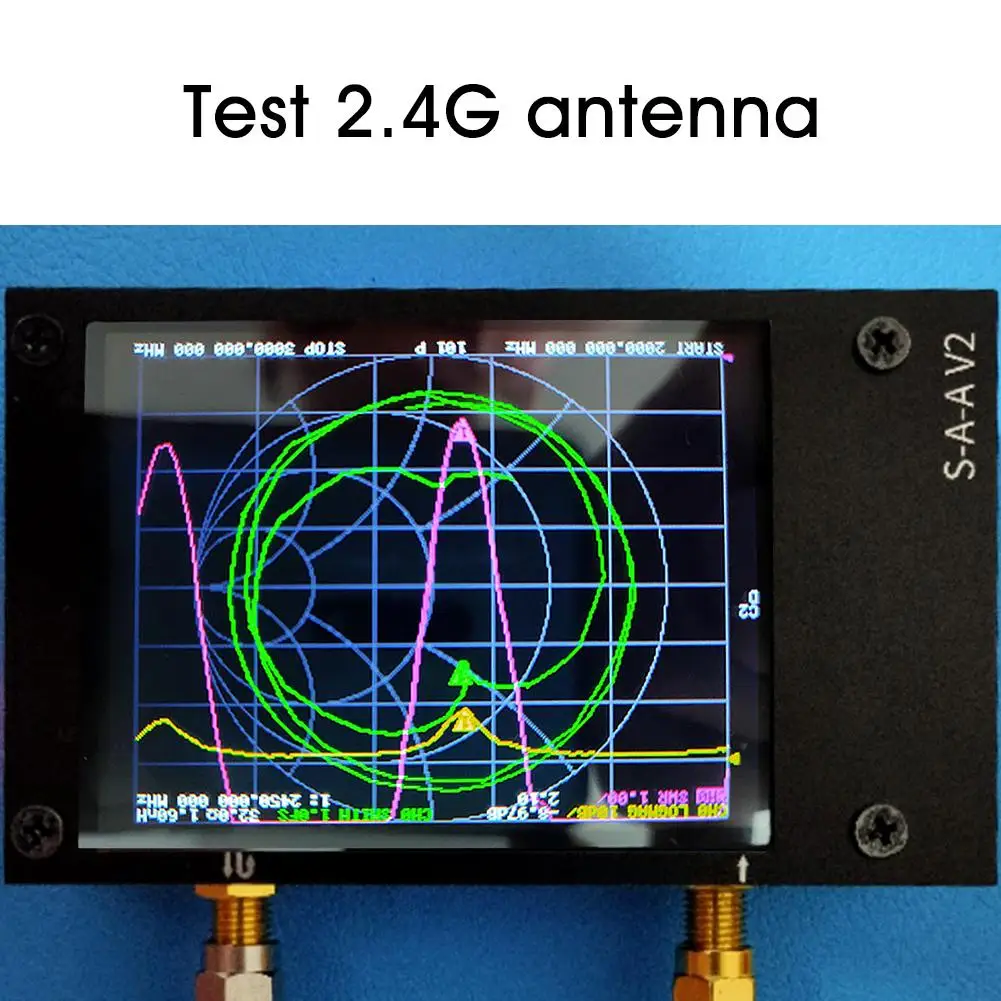

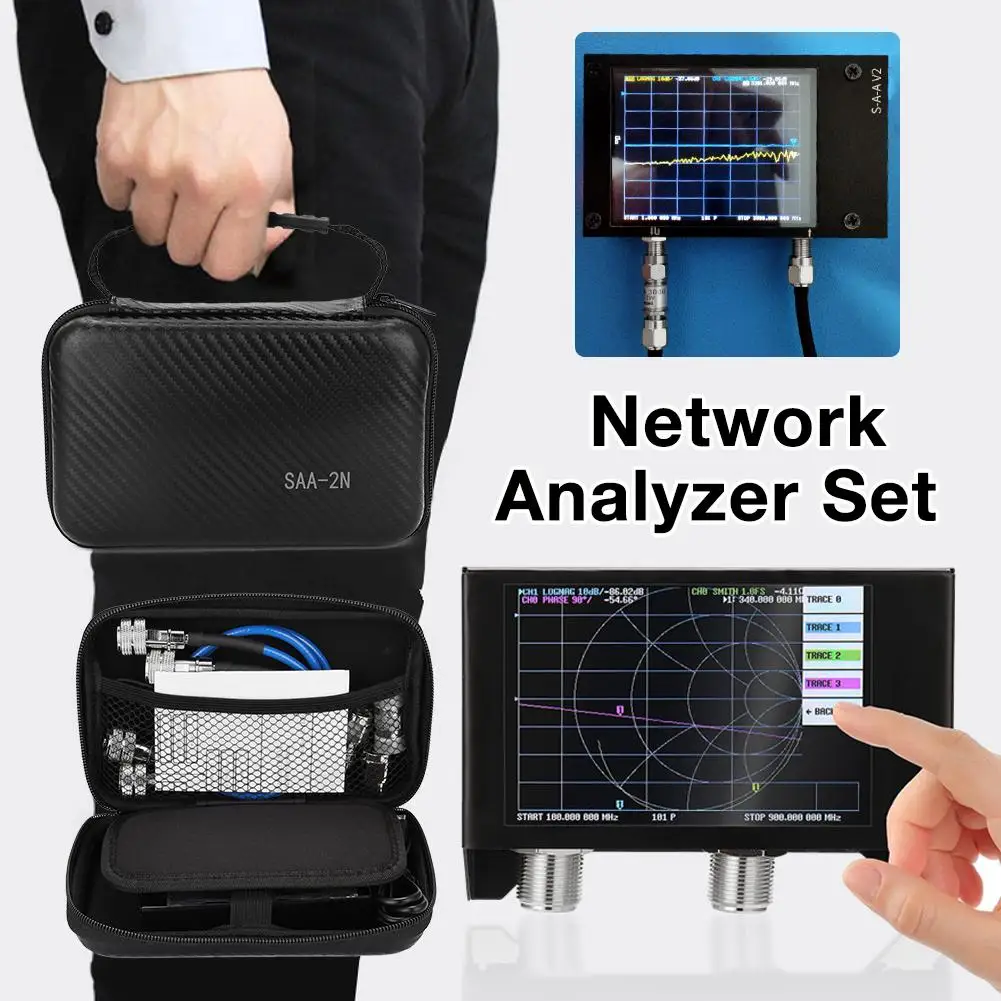

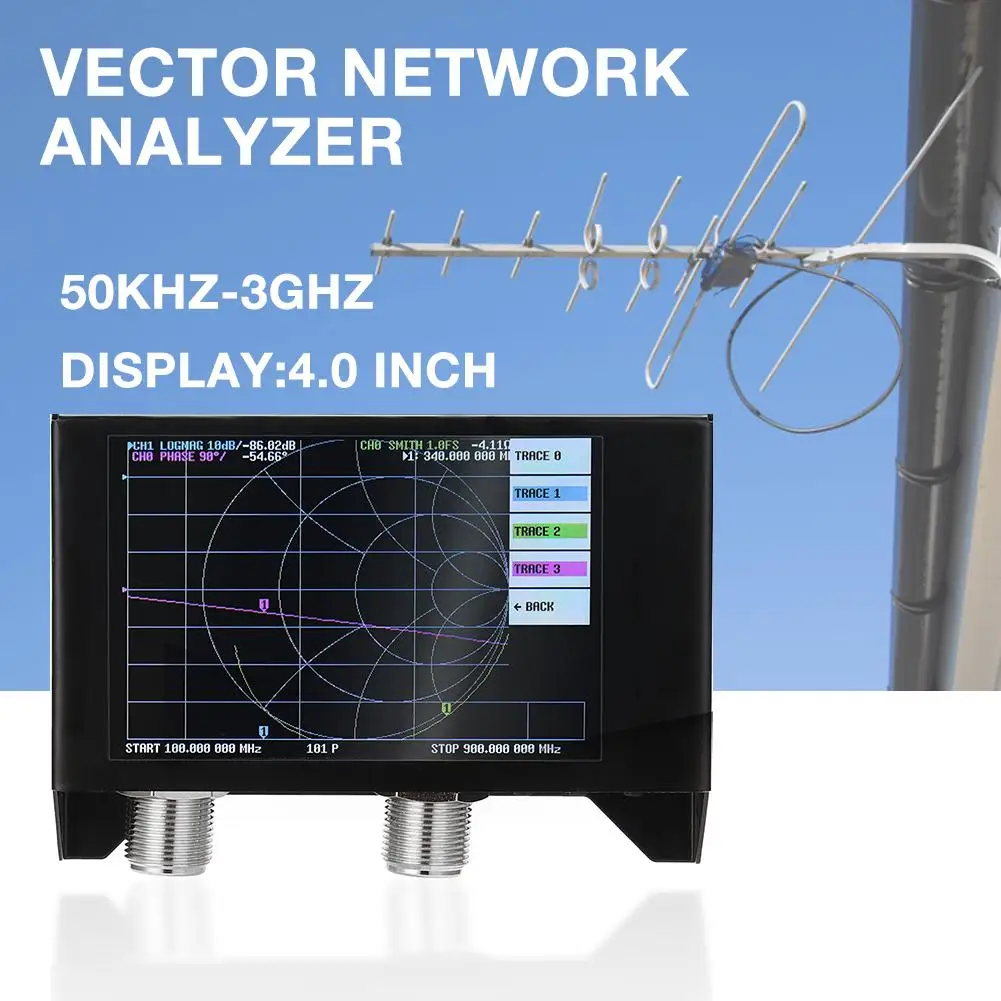

Для SAA2N Nano VNA V2 3GH вектор сетевой анализатор комплект цифровые часы касаясь Экран 50

Для SAA2N Nano VNA V2 3GH вектор сетевой анализатор комплект цифровые часы касаясь Экран 50

Точки пули:Тип 1
1. Высококачественные материалы: изготовленные из высококачественных материалов, набор сетевого анализатора практичен и имеет длительный срок службы.

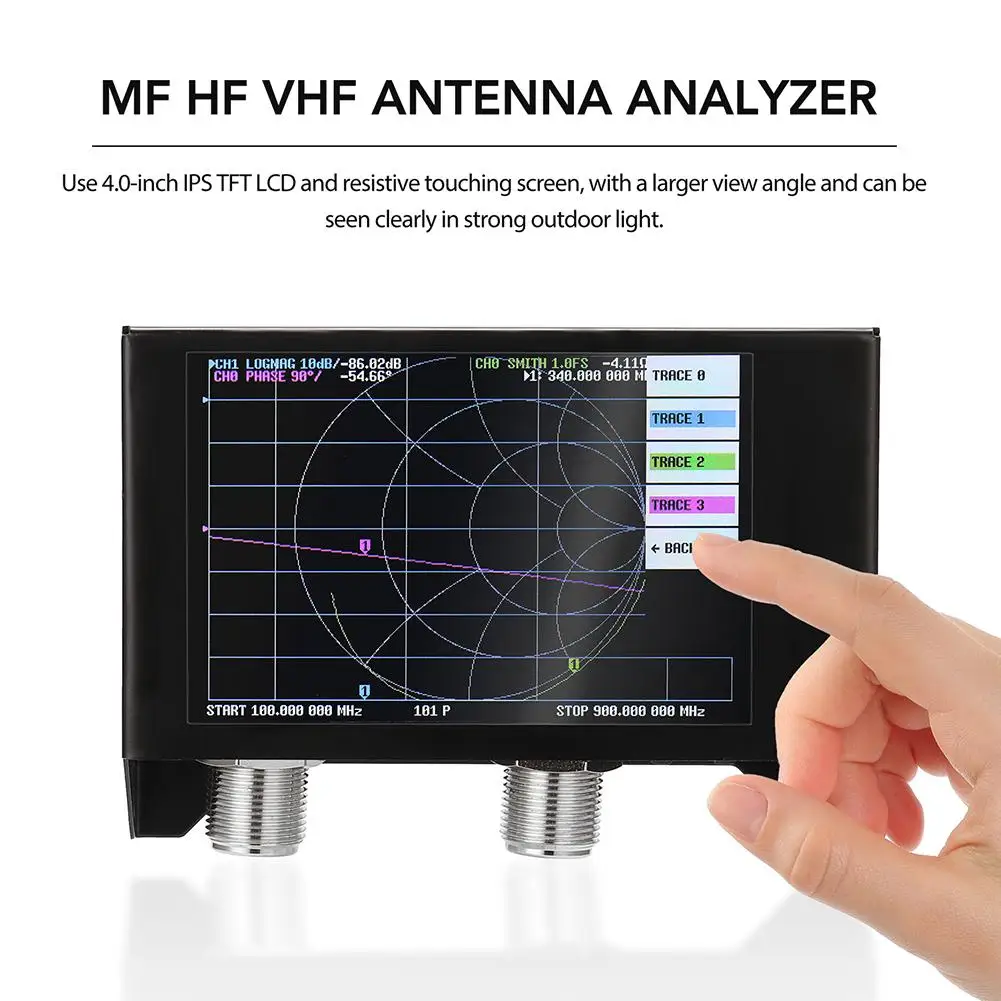

2. Портативный и компактный: прост в эксплуатации и переноске. Поставляется с 4,0 дюймов TFT ЖК-дисплей сенсорный экран.

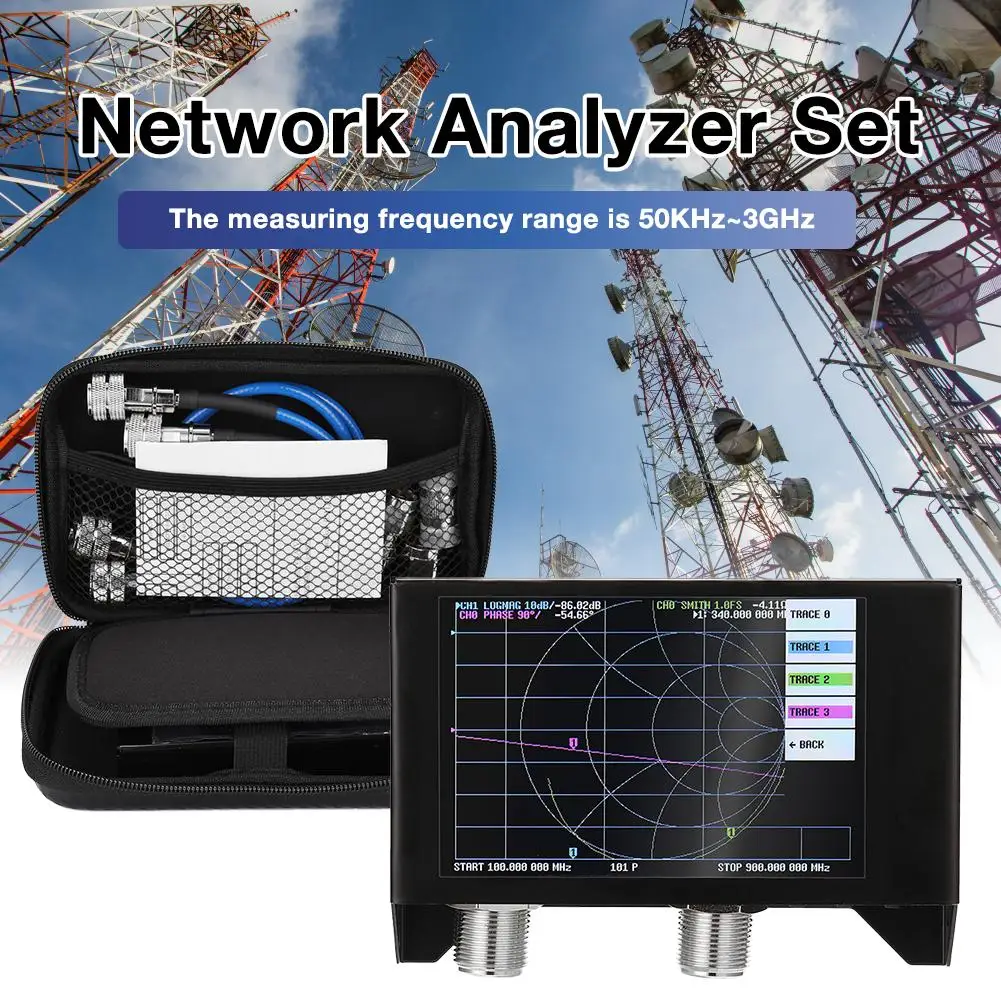

3. Диапазон измерения частоты: диапазон измерения частоты 50 кГц ~ 3 ГГц.
4. Широкие характеристики: Анализатор сети отличается высокой стабильностью, высокой чувствительностью, высокой точностью и улучшенной производительностью.

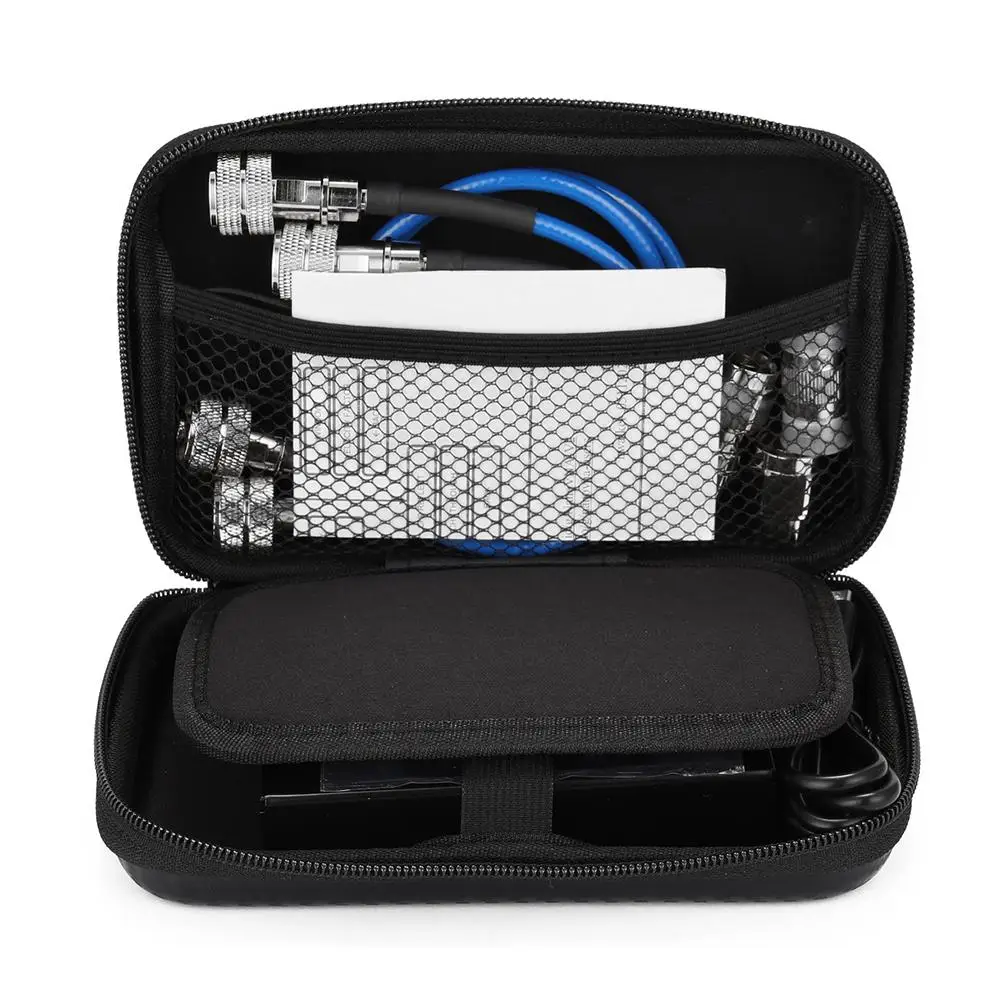

5. С сумкой для хранения: удобная сумка для хранения EVA используется для удобного хранения и транспортировки.

Спецификация:
Основной материал: PCB + железо
Цвет: черный
Аккумулятор: 1 * литиевая батарея, 3000 мАч (в комплекте)

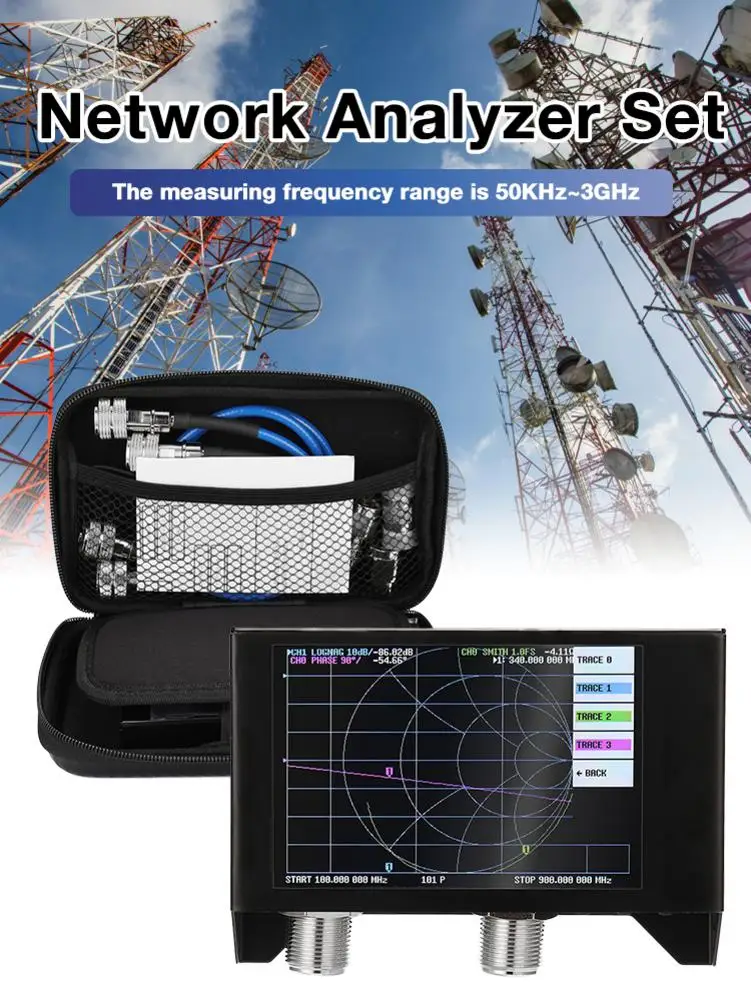

Диапазон измерения частоты: 50 кГц-3 ГГц
Частотный Допуск: <2ppm
Стабильность частоты: <0,5 ppm
Системы динамический диапазон (корректировка): 70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)
S11 минимального уровня шума (калибровка): -50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)
Скорость сканирования: 100 точек/сек
Экран: 4,0 дюймов, 320*480
Интерфейс USB: MicroUSB
Источник питания: USB, максимальный зарядный ток 1A
Батарея Разъем: JST-XH 2,54 мм
Максимальная точка сканирования (на устройстве): 201
Максимальная точка сканирования (USB): 1024
Порты и разъёмы 2 обратные потери (1,5 ГГц): 20dB типичный
Порт 2 обратная потеря (3 ГГц): минимум 13 дБ

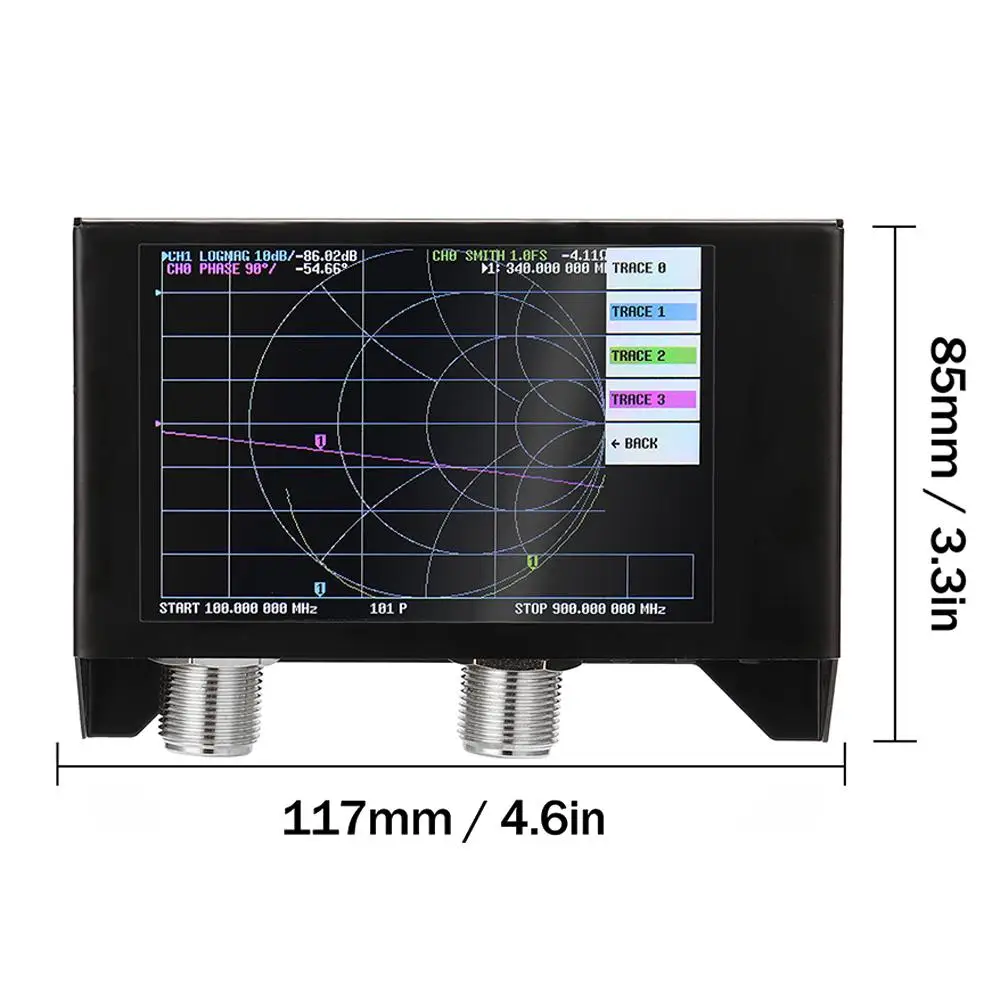

Размер продукта: около 117*85*25 мм/4,6*3,3 * 1.0in
Размер упаковки: около 215*137*85 мм/8,5*5,4*3,3 дюймов
Посылка Вес: около 1000 г

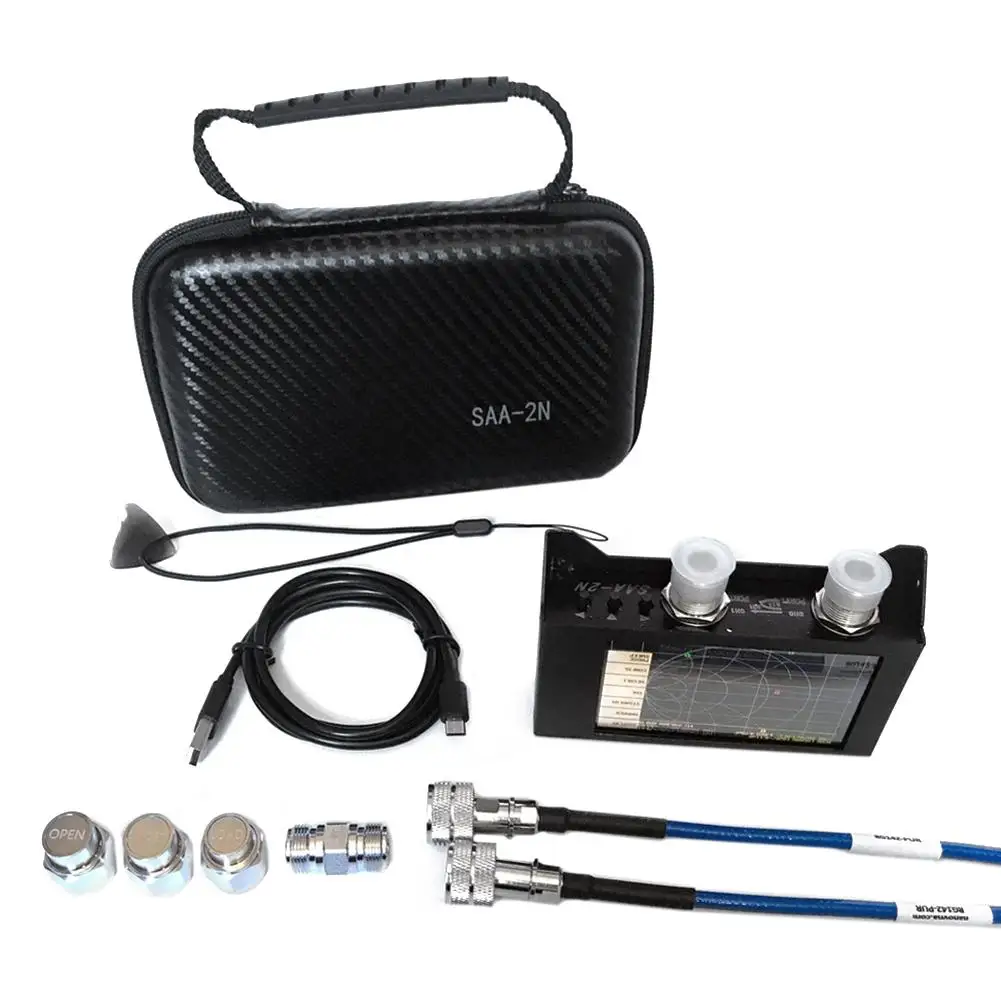

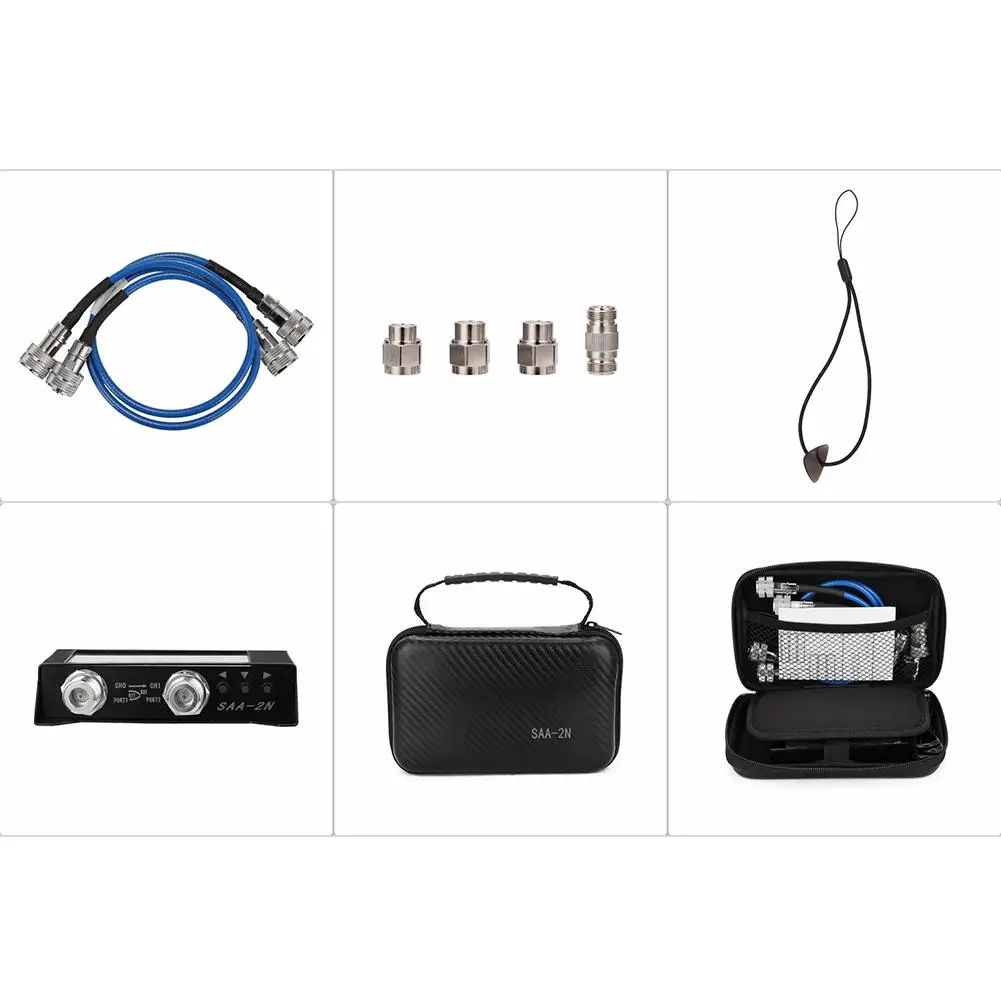

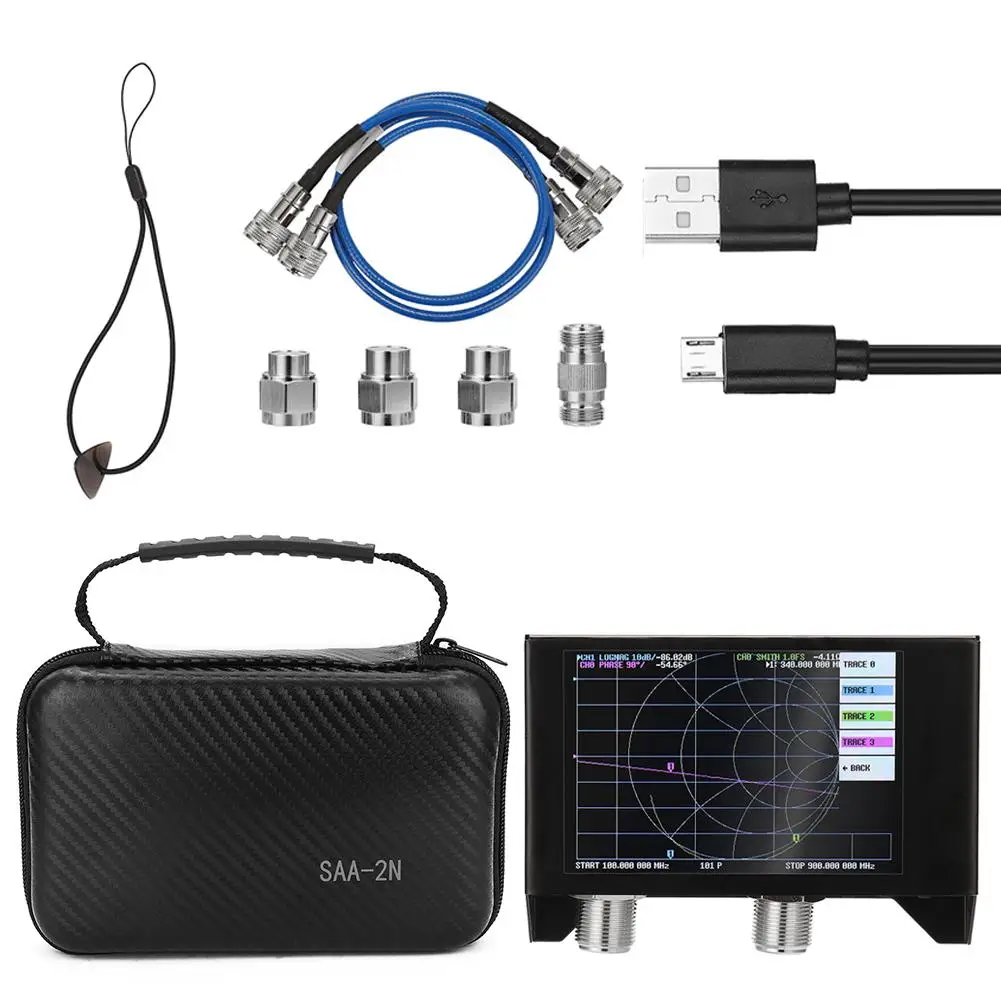

Упаковочный лист:
1 * SAA-2N хост
1 * Micro USB кабель для передачи данных
2*500 мм N-type папа-папа RG142-PUR RF кабель
1 * n-тип открытый мужской набор калибровки
1 * N короткий мужской набор калибровки
1 * N-type зарядное устройство мужской набор калибровки
1 * Разъем типа N для разъема
1 * сумка для хранения EVA
1 * весло для сенсорного экрана и ремешок

Примечание:

VNA-QT загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases.

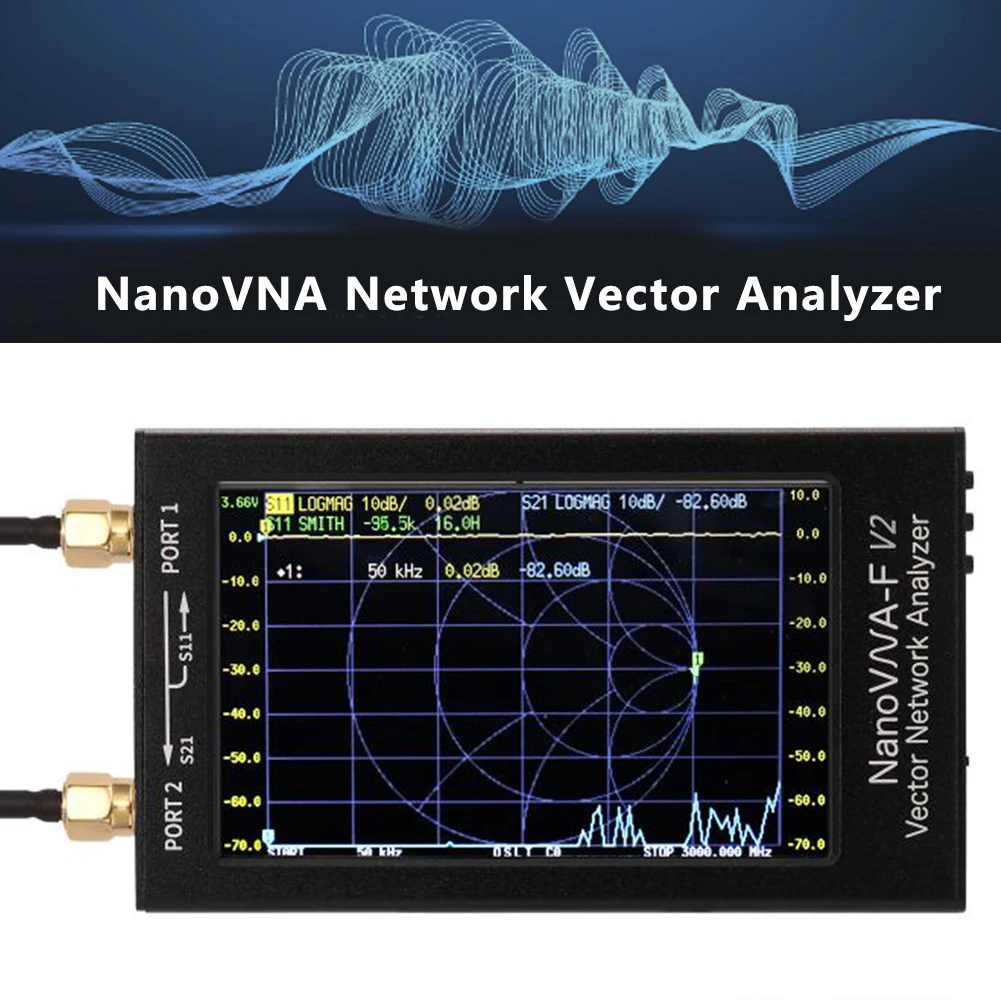

Тип 2:

Параметр:

Продукт: 270 г

Посылка, вес: 500 грамм

Размер машины: 14 см * 7,3 см * 2 см

Размер упаковки 25 см * 15 см * 5 см

Особенности:

1. 4,3-дюймовый IPS ЖК-дисплей дисплей, разрешение 800*480, ультра-широкий обзор угол, при длительном использовании не режет глаза;

2. Чехол из алюминиевого сплава, прочный и прочный, эффективно защищает от электромагнитных помех для обеспечения точности измерений;

3. Размер корпуса 125 мм * 75 мм * 20 мм, компактный и портативный;

4. Радиочастотный интерфейс SMA, который удобен для подключения различных протестированных частей;

5. Литиевая батарея большой емкости 5000 мАч, срок службы батареи до 7 часов;

6. Полный дизайн сенсорного экрана, с 3 боковыми кнопками одновременно, гибкой и удобной в эксплуатации;

7. Поддержка китайского и английского интерфейса;

8. Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения операций измерения;

9. Поддержка регулировки яркости экрана;

10. Прошивка может быть обновлена через виртуальный u-диск, программист не нужен, а Прошивка может быть обновлена через прилагаемый usb-кабель для передачи данных type-c;

11. Стандартные высококачественные Калибровочные детали и фазостабильный кабель RG405 для обеспечения точности калибровки;

12. Разработан с интерфейсом выхода USB, который может поддерживать выходную мощность 5 В/1 А;

13. С использованием 2А IC высокой токовой зарядки, время зарядки короче;

14. Поддерживая программное обеспечение хост-компьютера, хост-компьютер поддерживает китайские и английские интерфейсы;

15. Изображение экрана устройства можно получить, сделав скриншот главного компьютера;

Для

Производительность продукта:

Частотный диапазон: 50 кГц-3 ГГц

Выходная мощность RF: -9 дБм (ошибка в пределах 1 ГГц: ± 1 дБ)

Точность частоты: <0,5 ppm

S21 Динамический диапазон: 70dB (1,5 ГГц), 60dB (3 ГГц)

S11 Динамический диапазон: 50dB (1,5 ГГц), 40dB (3 ГГц)

2-портовый обратные потери: 20dB typ (1,5 ГГц), 13dB мин (3 ГГц)

Количество калибровочных точек: 101 точка

Количество точек сканирования: 101 точка

Количество следов: 4

Количество точек отметки: 4 (планку отметки можно перемещать вверх и вниз на экране)

Интерфейс USB: USB Type-C Режим связи: CDC (серийный)

Настройка сохранения: 5 групп (после экономии, его можно сразу напомнить в следующий раз, когда он включен, нет необходимости повторной калибровки, в следующий раз он включен, сохраненные параметры до последнего отключения будут автоматически отозваны)

Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки частотного диапазона измерения

Время сканирования: около 1,9 s/1 раз (50 кГц ~ 3000 МГц полный диапазон частот)

Может измерять параметры S, соотношение стоящей волны напряжения, диаграмму Смита, фазу, задержку группы и т. д.

Для

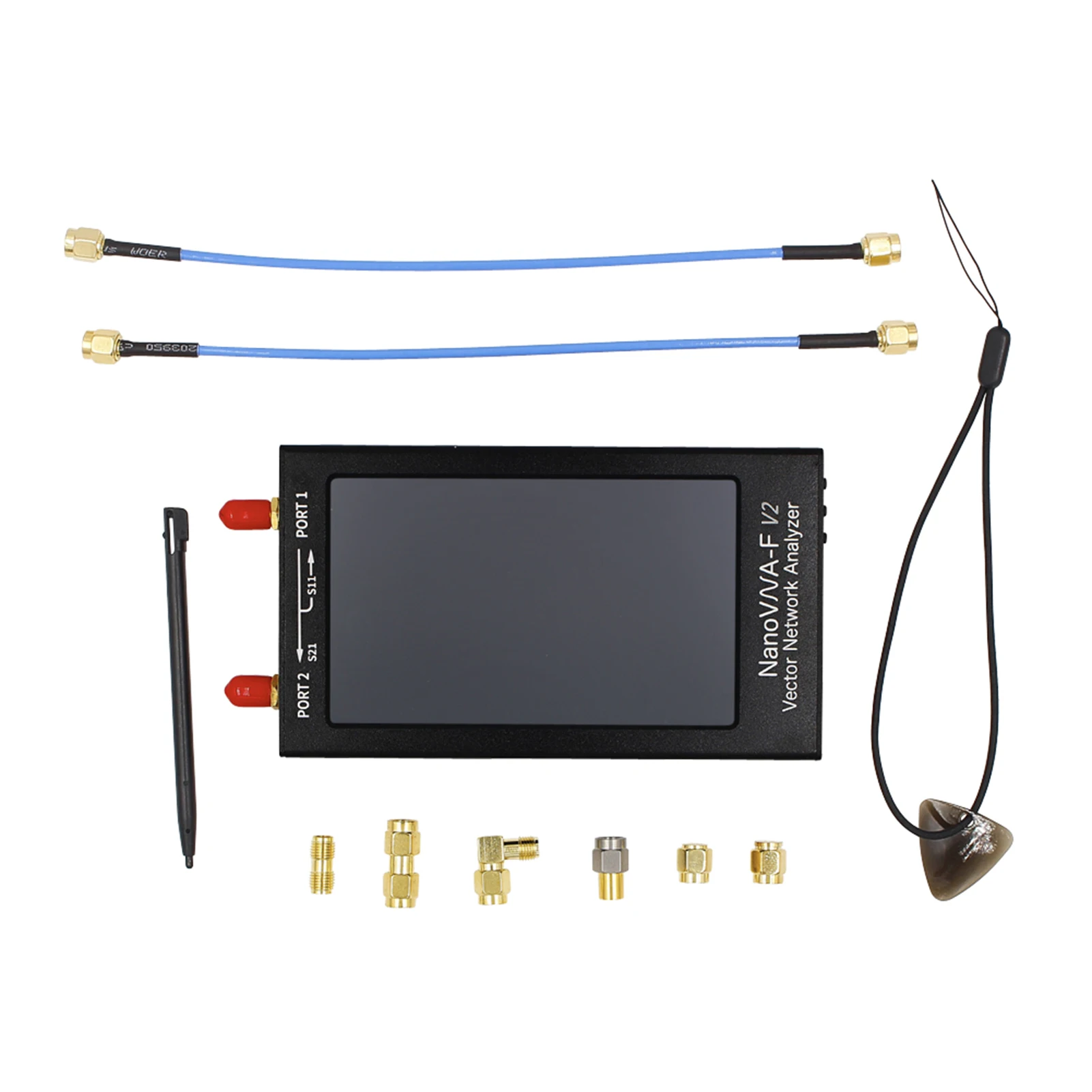

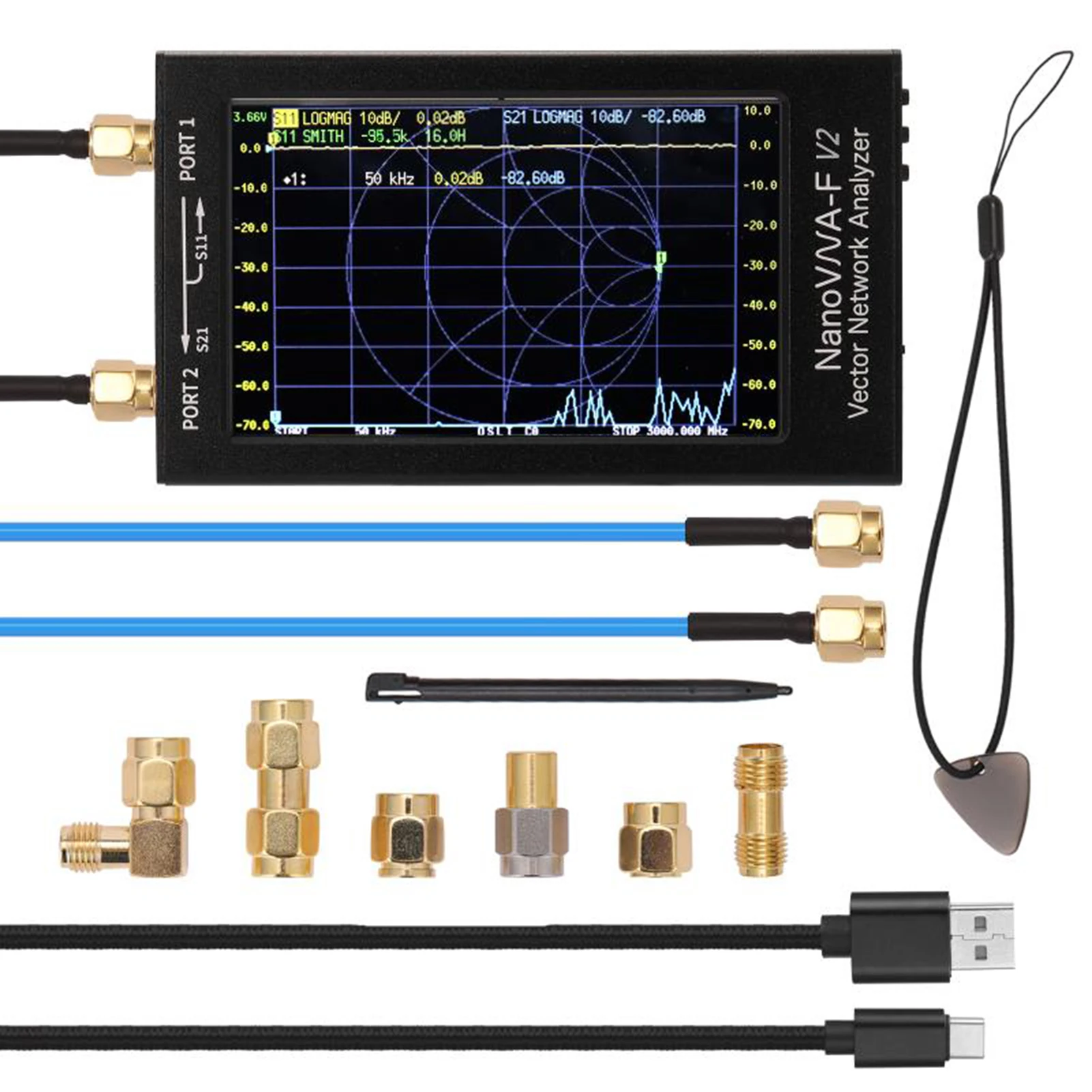

Характеристики продукта:

Хост x1

SMA комплект калибровки открытого замыкания x1

SMA Набор для калибровки короткого замыкания x1

Набор для калибровки нагрузки SMA 50Ω x1

SMA-KK двойной головкой Женский адаптер отверстия x1

SMA-JJ двухголовый штыревой адаптер x1

SMA-JKW наружный винт с внутренним отверстием для внутреннего винта внутренний адаптер иглы x1

20 см SMA-JJ RG405 RF кабель x2

Кабель для передачи данных USB type-C x1

Стилус x1

Выберите * 1

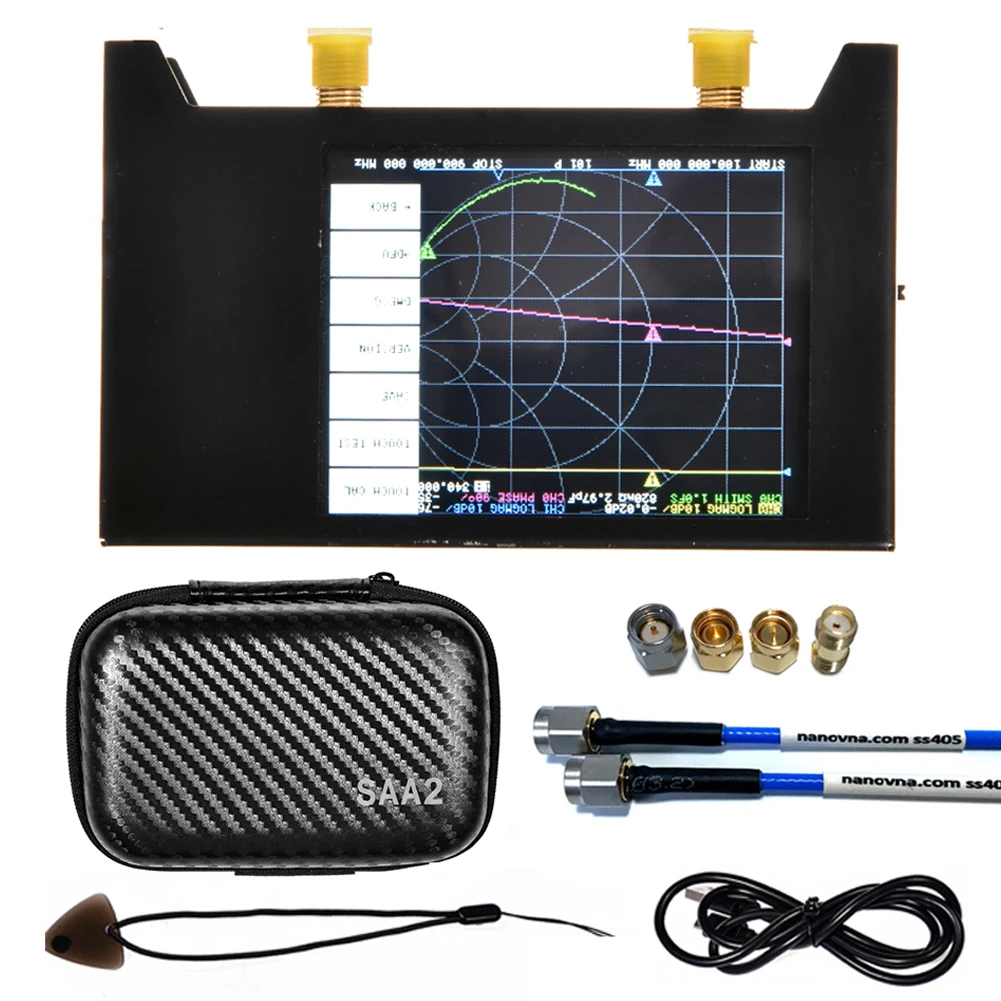

Тип 3:

Особенности продукта:

1. Используйте 0.5ppm TCXO: для обеспечения точности частоты высокочастотных измерений.

2. Металлический корпус: может полностью защитить внутреннюю прецизионную цепь и полностью рассмотреть защиту внешнего интерфейса.

3. Оснащен высокопроизводительным набором калибровки: чтобы гарантировать, что калибровка SWR составляет менее 1,03 при достижении 3 ГГц.

4,2 индивидуальные высокоэффективные SS405 SMA RF кабели: может обеспечить хорошую амплитуду и стабильность фазы

5. Оснащен внешней упаковкой EVA: облегчает переноску и хранение.

Параметры продукта:

Модель: стальной чехол SAA2

Частотный диапазон: 50 кГц-3 ГГц

Системы с расширенным динамическим диапазоном (калибровка): 70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)

S11 минимального уровня шума (калибровка): -50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)

Скорость сканирования: 100 точек/сек

Дисплей: 2,8 дюймов, 320x240

Интерфейс USB: micro USB

Источник питания: USB, максимальный зарядный ток 1A

Аккумулятор: литий-ионный аккумулятор 1950 мАч

Батарея Разъем: JST-XH 2,54 мм

Максимальная точка сканирования (на экране устройства): 201

Максимальная точка сканирования (USB): 1024

Порты и разъёмы 2 обратные потери (1,5 ГГц): 20dB typ

Порт 2 обратная потеря (3 ГГц): 13 дБ мин

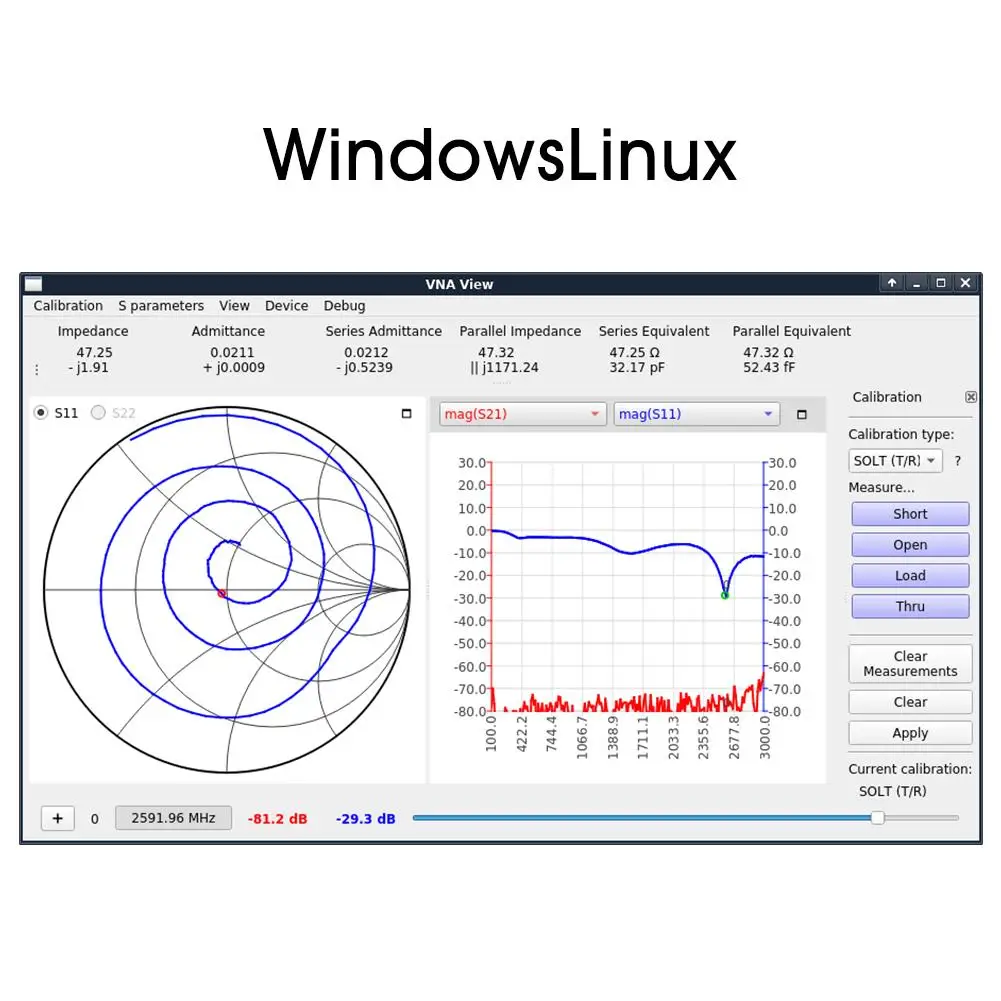

VNA-QT совместимая с программным обеспечением система: Linux, Windows (7 +), Mac OS

Описание товара:

* SAA2 NanoVNA V2 3GHz Векторный сетевой анализатор, на основе лицензионного соглашения LGPL, на основе дизайна OwOComm, разработали и произвели векторный сетевой анализатор, который более удобен для переноски и использования.

* SAA-2/NanoVNA V2 использует пользовательский интерфейс, аналогичный NanoVNA, но использует другую техническую архитектуру. SAA-2/NanoVNA V2 не загружает данные начальной калибровки при запуске и не автоматически вставляет данные калибровки после того, как пользователь изменяет частоту. Данные калибровки должны быть повторены или отозваны после каждого запуска и изменения частоты. Пожалуйста, внимательно прочитайте инструкцию перед использованием, чтобы избежать повреждения оборудования.

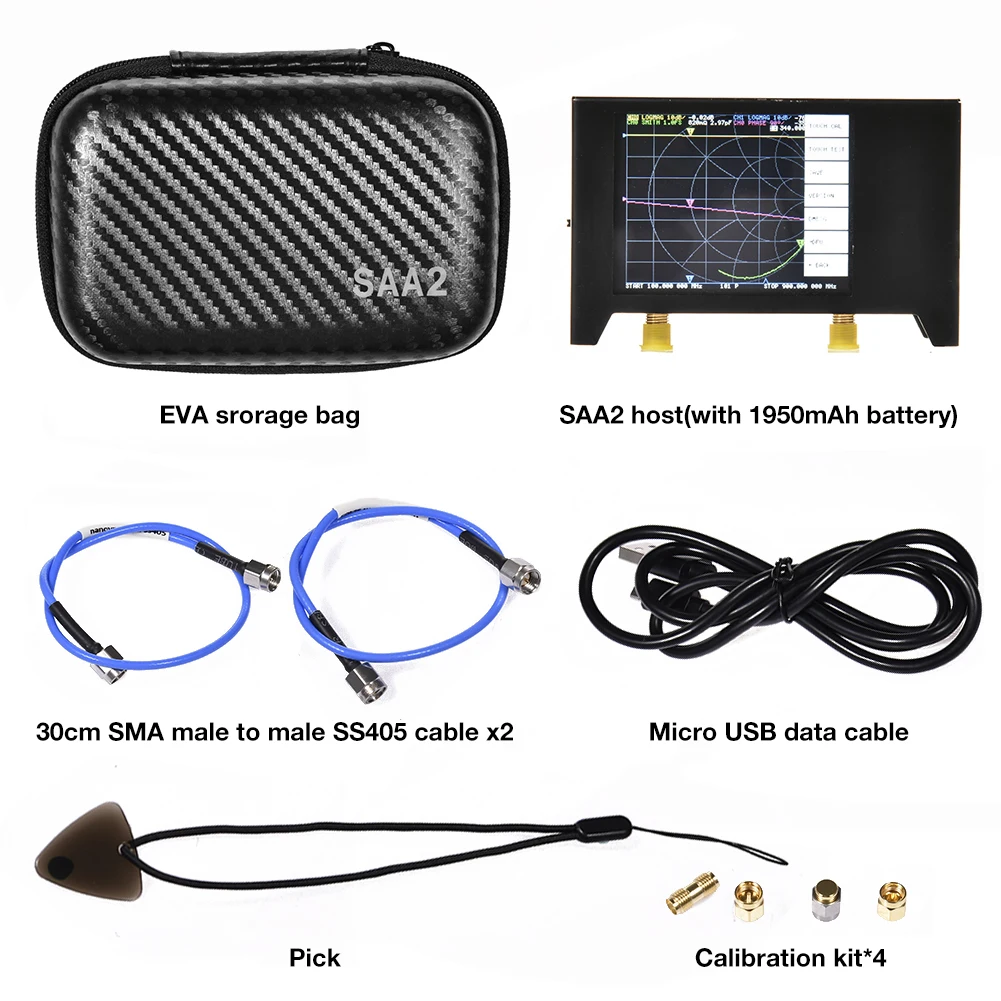

Посылка:

1 * S-A-A-2 хост (встроенный аккумулятор 1950 мАч)

1 * USB кабель для передачи данных

2*30 см SMA Штекерный кабель SS405 RF

1 * SMA простой калибровочный Набор Открытый

1 * SMA простой калибровочный набор короткий

1 * SMA Простая калибровка набор нагрузки

1 * SMA Гнездовой разъем

1 * эва частичная сумка для переноски * 1

1 * весло * 1

Тип 4:

1. Hugen поделился всем программным обеспечением и исходным кодом и поделился авторским правом на продукт со всеми

2. Хорошо известный, сильный в технологии, и последующие услуги предоставляют обновления и гарантии. Вы можете посетить 38 популярных и зарубежных групп. io, чтобы узнать

3. Программное обеспечение других производителей является простым отрывком из предыдущей версии Hugen, без достаточной технической поддержки. Мы обновили более стабильную производительность

4. Есть недостатки в оборудовании других производителей

5. Дизайн и производство одной руки могут предоставить индивидуальные услуги для всех. Например, большой шрифт, без батареи и т. Д.

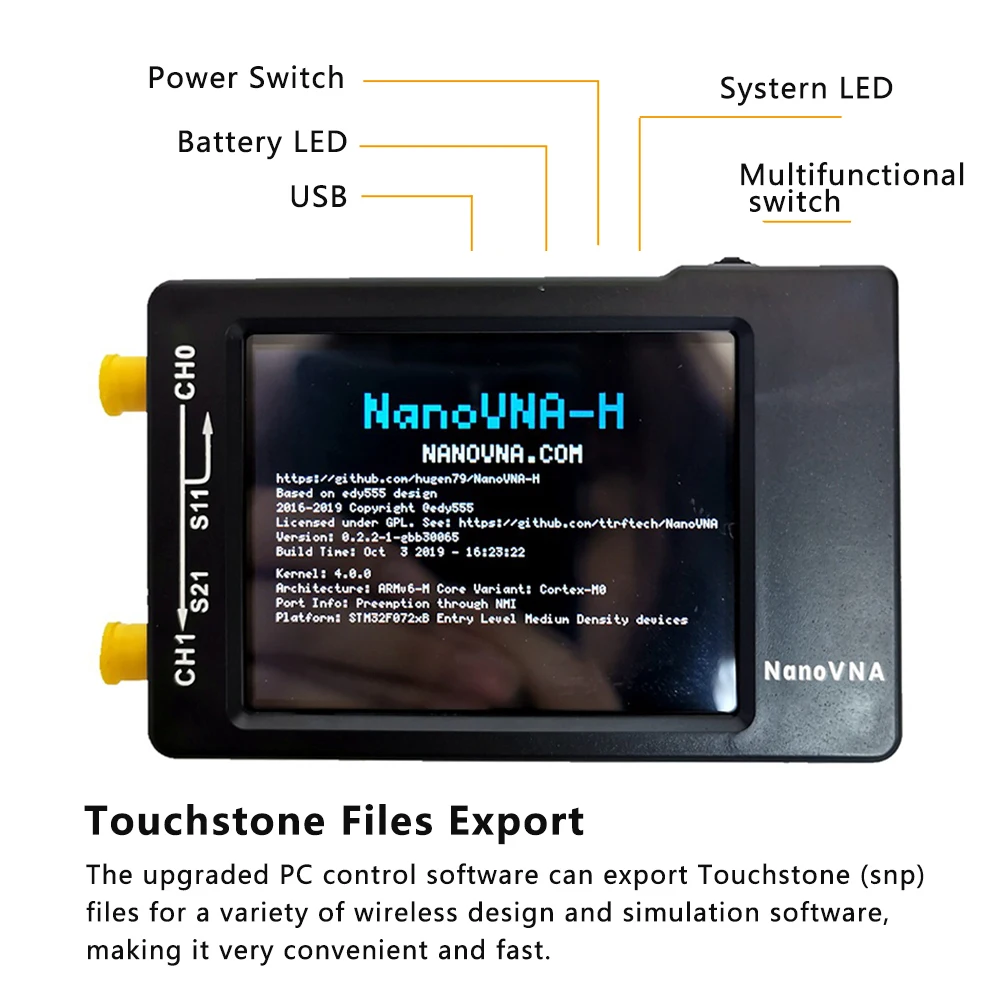

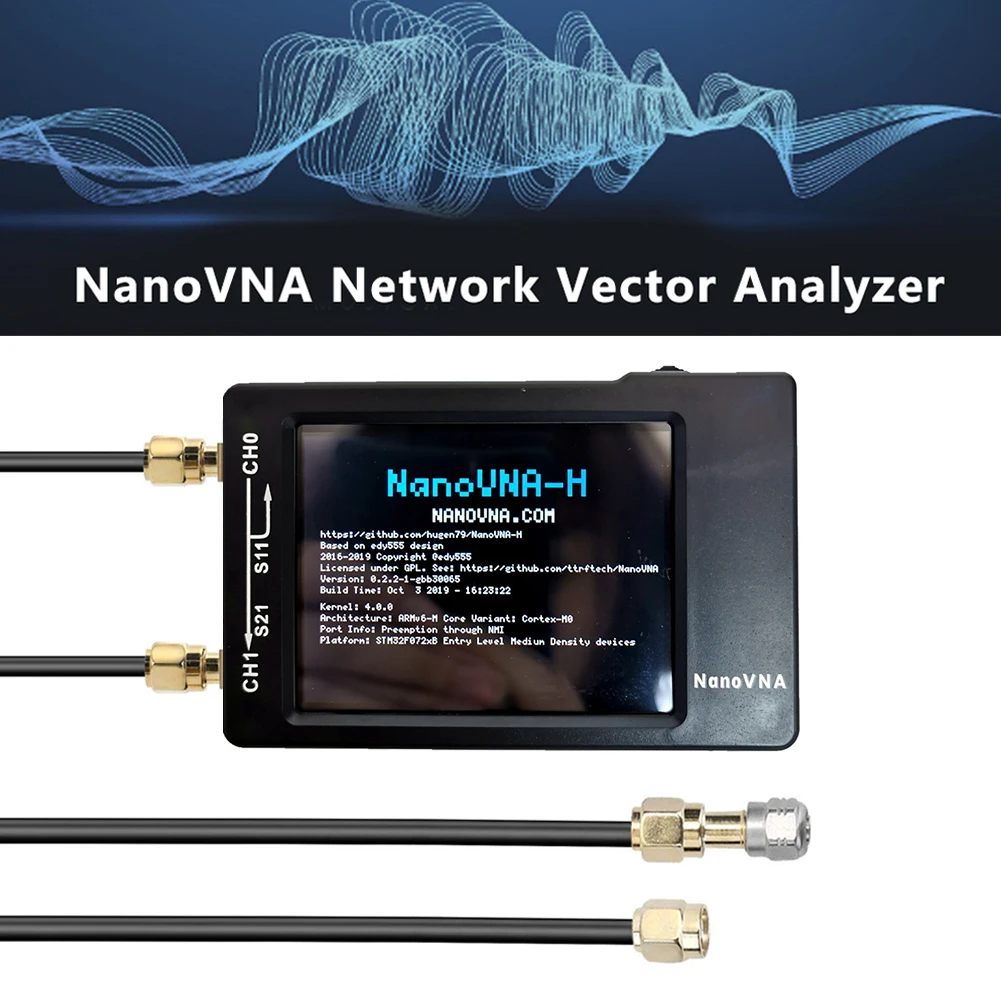

NanoVNA-H обновление:

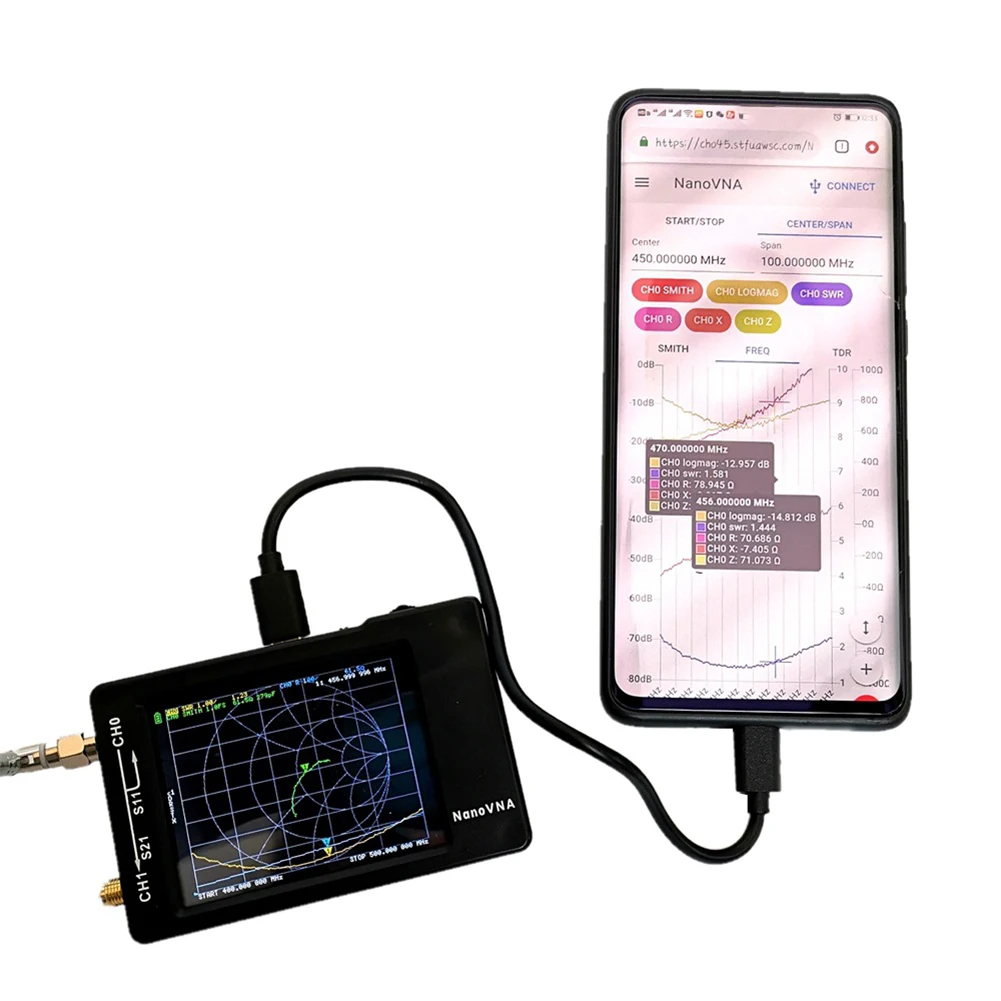

1. Программное обеспечение было обновлено для поддержки того же дисплея экрана при подключении к большинству телефонов Android. Решить проблемы с небольшим экраном и недостаточной яркостью.

2. Программное обеспечение было обновлено для поддержки времени анализа домена (TDR).

3. Программное обеспечение было обновлено, и использование батареи может быть отображено на интерфейсе.

4. Программное обеспечение было обновлено и было добавлено авторское право дизайнера.

5. В ответ на потребности клиентов корпус ABS был сделан путем открытия формы. По сравнению со многими клиентами, использующими 3d-печати, это экономит затраты.

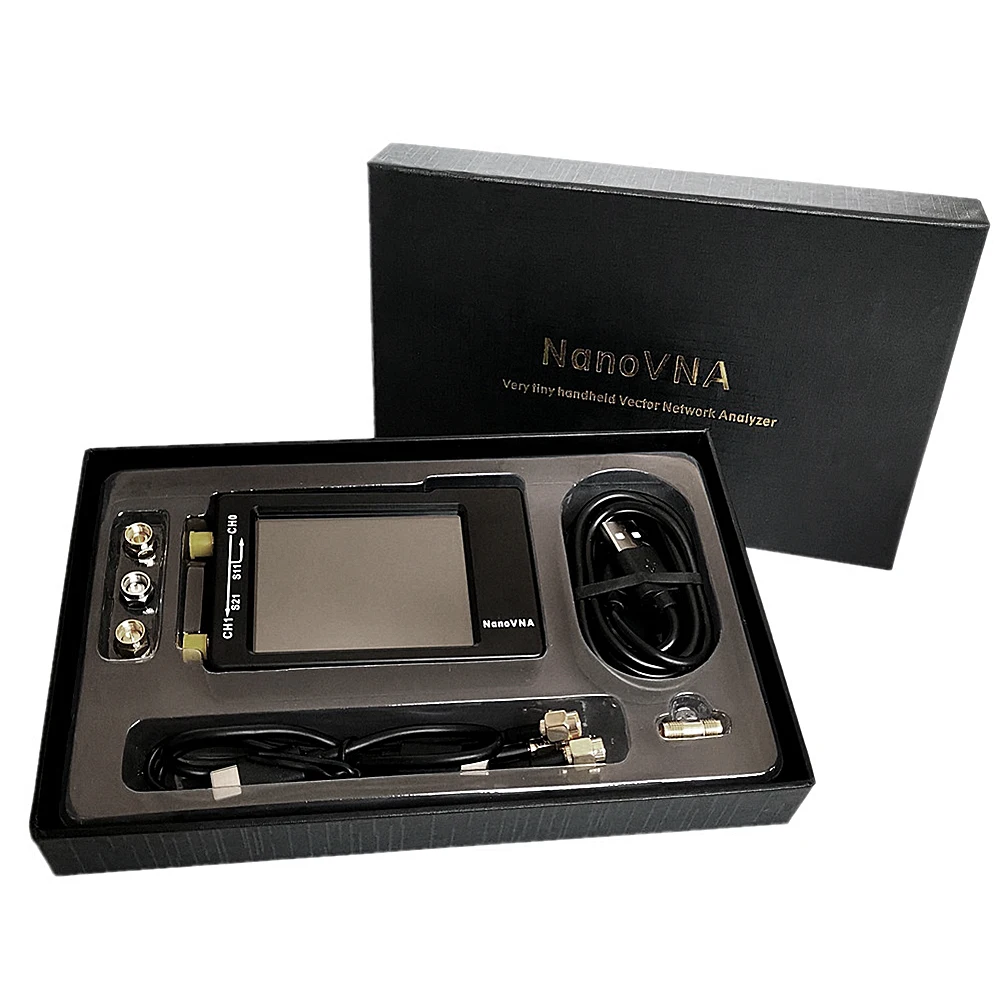

6. Внешняя упаковка была изменена, мировая Обложка горячего тиснения бумажная коробка, и пластиковая внутренняя поддержка защиты. Уменьшает проблемы, вызванные вибрацией транспортировки и другими процессами.

7. Серийный номер продукта размещен на обратной стороне.

8. Прилагается краткое объяснение.

9. Другие улучшения деталей.

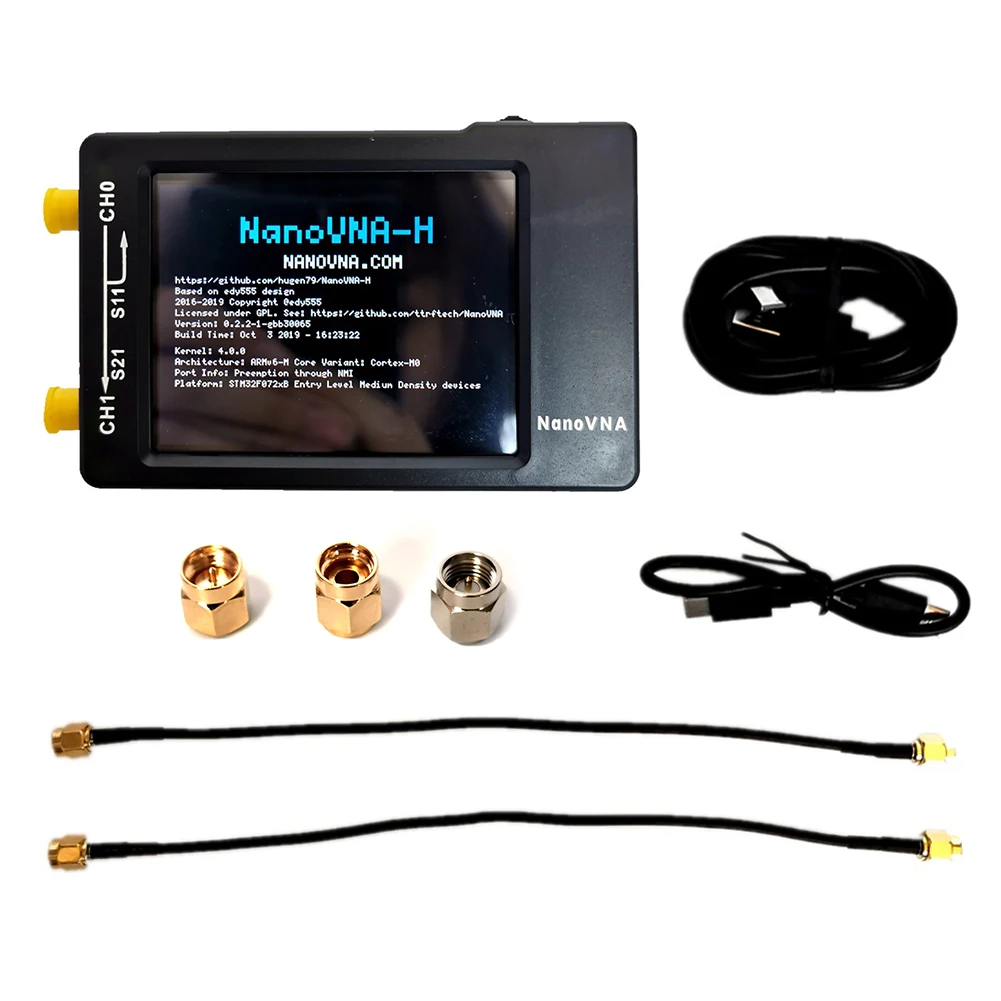

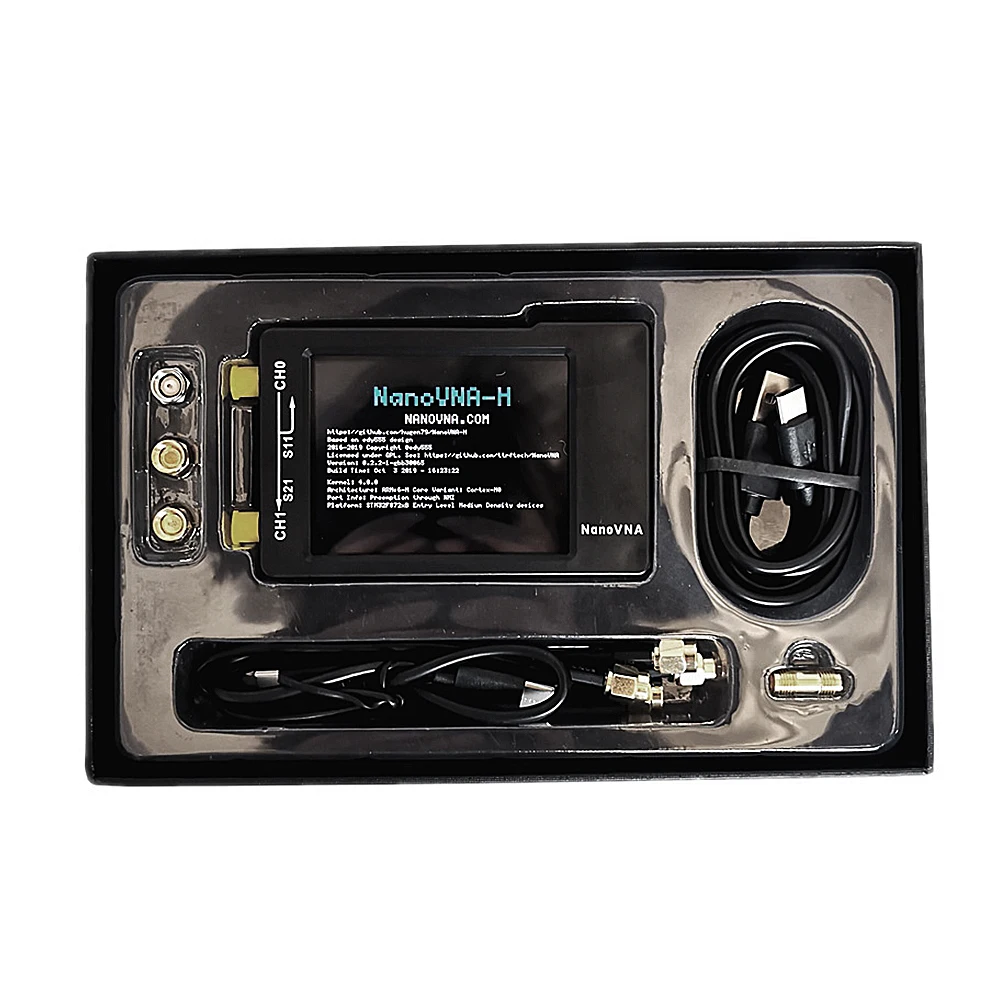

Упаковочный лист

Детали упаковки

1. NanoVNA хост * 1 (в том числе 2,8-дюймовый сенсорный экран, 450 мАч аккумулятор)

2. 20 см SMA Штекерный RG174 RF кабель * 2

3. Разъем SMA female-to-female * 1

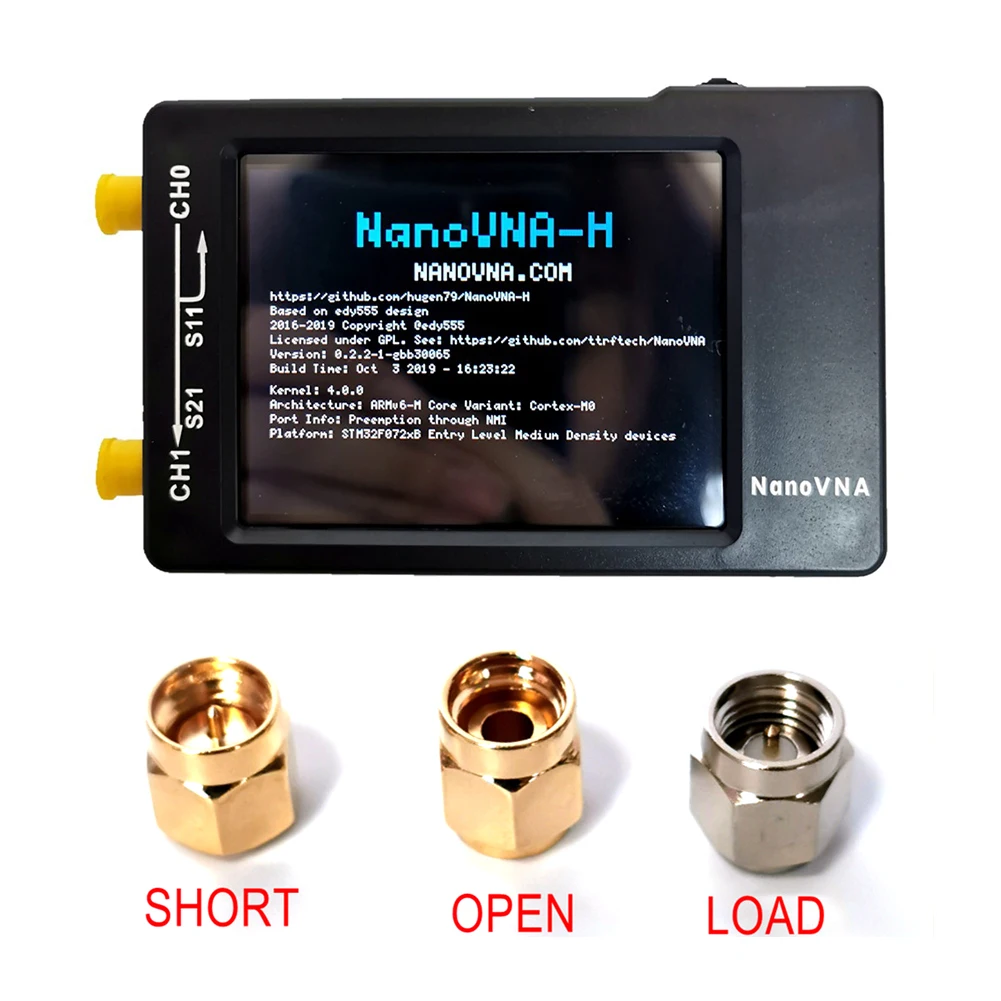

4. SMA простой набор калибровки короткий * 1

5. SMA простой калибровочный Набор Открытый * 1

6. SMA Простая калибровка набор нагрузки * 1

7. Кабель для передачи данных USB Type-C * 1

8. Type-c для Type-c * 1 поддерживает подключение к большинству телефонов Android

Размер упаковочной коробки: 19.5x12.5x2.5cm
