8 канальный Pt100 Температура модуль сбора трехпроводной Системы Поддержка Modbus RTU

Modname = ckeditor





Информация, пожалуйста, перейдите, чтобы скачать здесь, есть какие-либо неясные, пожалуйста, не стесняйтесь обращаться к вопросам.


Руководство по загрузке документа ссылка: коды извлечения:


Ссылка для загрузки данных папки: коды извлечения:

JF-8PT100-1-001

Основные функции:Поддержка kingview, текст, сенсорный экран, PLCStandardmodbus-RTUDevice

Непосредственно подключен toPt100, без передатчика

8roadpt100температура выхода, минимальное разрешение измерения0,1Степень(Precision0.5Степень), Без передатчика, Прямое измерение термостойкости.
1Road standard485The порт связи (Sup port modbus-RTUProtocol \ Free port communication protocol)
《 = 》
Pt100, cu20и т. Д.;
Диапазон температур: для-200 ~ + 600 ℃,
Точность: 0.5%,
Время измерения: меньше 1 мс

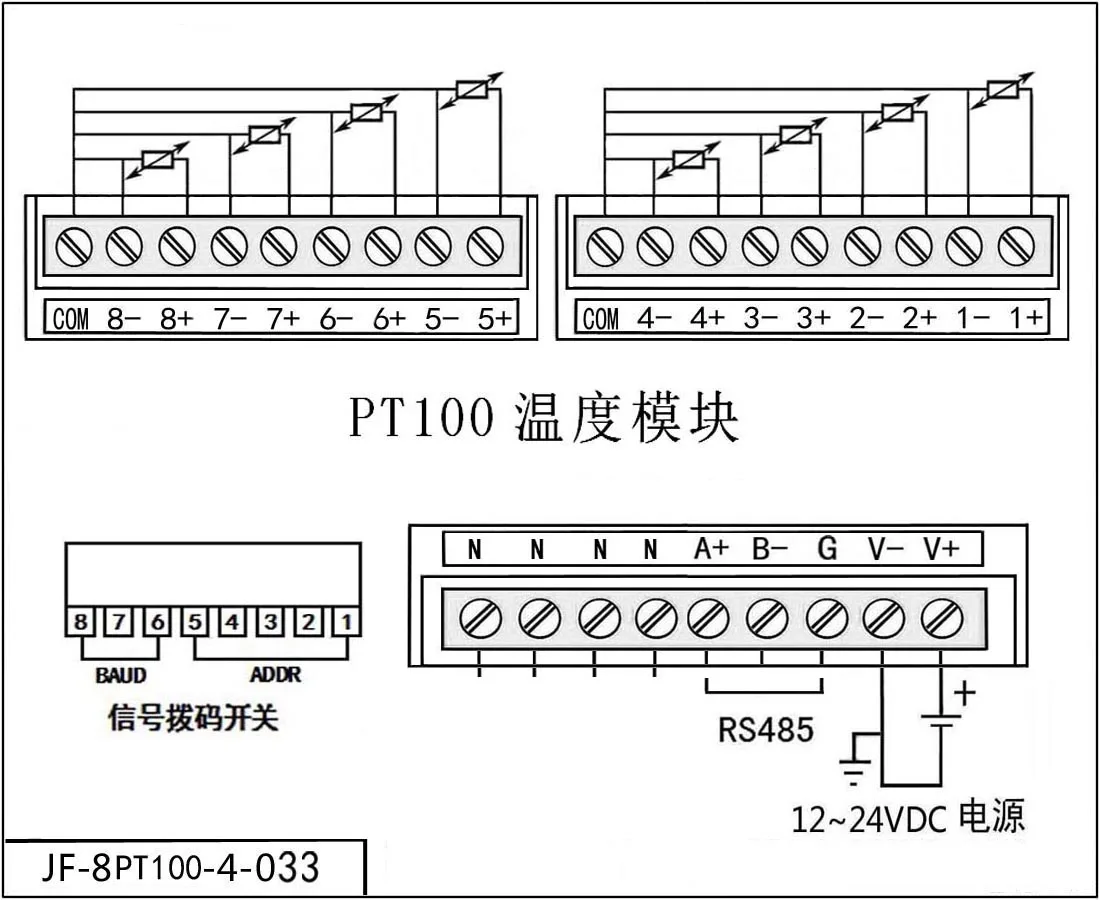

Поддержка для четырехпроводная, трехпроводной, двух-проводное соединение

-

Двухпроводное, Трехпроводное, четырехпроводное соединение

-Функциональные характеристики

32BitARMThe процессор
Встроенная операционная система в реальном времени
Входной канал: 8 дорожек
Тип входного сигнала:Pt, CuСопротивление серии
Режим подключения: 3 провода
Частота дискретизации: 1 точка дискретизации/секунды
Sub-Разрешение скорость передачи данных: 0,1 ℃
Тонкая степень: ± 0.05%
Поддержка удаленного обновления прошивки
Периодическая самокалибровка
Управляемый канал (закрытый/открытый, настройки сигнализации)
Диапазон рабочих температур:-25 ℃ ~ + 85 ℃
Диапазон измерения температуры:Для-200 ~ + 600 ℃,
Пластиковый корпус, стандартный dinrail-установленный



Область применения



Промышленная система контроля температуры
Удаленный мониторинг и сбор данных
Железо и сталь, металлургия, химическая промышленность
…



Точность отрицательного температурного коэффициента резистора термометр может быть reached0.1 ℃, температурно-чувствительное время может быть немного as1sThe ниже. Он не только подходит для гранулированного термодетектора, также может быть использован для хранения продуктов питания, медицинского и медицинского, научного земледелия, океана, глубоких скважин, высокой высоты, измерение температуры ледников и другие аспекты.

Функция кода поддерживает код функции:

Функциональный код

Набор Предварительно определенных


Fuck As (бинарный)


0x02
Чтение входного сигнала ВКЛ-ВЫКЛ Чтение одного или нескольких входных данных о состоянии переключения

0x01
Выход переключателя чтения Чтение данных о состоянии выхода из одного или нескольких переключателей

0x03


0x04
Чтение данных регистра

Чтение данных из одного или нескольких регистров





0x05


0X0F


Выход переключения записи


Запись нескольких переключателей


Контролируйте весь путьРеле«Сотрудничество/суб-» выход





0x06
Запись одноканального регистра Записывает набор бинарных данных в единый регистр

0x10
Запись нескольких записей Записывает несколько наборов бинарных данных в несколько регистров

Флуоресцентный

MODBUSAddress: 1

Скорость передачи данных: 9600


8 битовых бит


1 стоп-бит

Нет калибровки










30001 ~ 30008 8 Выход температуры сопротивления дороги


40001 ~ 40008 8 Выход температуры сопротивления дорожного движения (Переопределение)


Флуоресцентный

Считывание входного значения температуры (0x04)

Хост отправляет a:addr 04 regH regL numH numL crcH crcL

Возвращение раба: addr 04 len d0H d0L... dnH dnL crcH crcL

Объяснение: зарегистрируйте адрес from0To, чтобы начать подсчет, numH нумитирует схему температуры, которую нужно прочитать. Эта карта has8RoadТемператураВход, Using12bitADC, каждыйТемператураInputThe данных занимает два байта. Например, чтобы прочитать первые 2 линии и первые 3 пути, зарегистрируйте адрес 00 01, зарегистрируйте номер 00 02. Например, чтобы прочитать все аналоговые количества No.1lu zhi first8Road, зарегистрируйте номер 00 08. Возвращает data0-0xFFFIndicates собранное Аналоговое количество, например, данные чтения is18C, десятичное число 396, затем температура 39,6 градуса.

Пример: прочитайте first1lu zhi first8The wayТемпература

Хост отправляет: 01 04 00 00 00 08 F1 CC

Slave return:01 04 0C d0H d0L... d5H d5L crcH crcL

-АналоговыйВход и выходVCFor исходный код OSS Java(Четкие Примечания):


/Чтение единого состояния регистра
/Ip_Addr от machineMODBUSAddress
/Адрес регистра данных data_Addr
UInt16 readBUF (байт ip_Addr, UInt16 data_Addr)
{
UInt16 crc; /контрольное значение
Байт [] msg = Новый байт [8]; /массив инструкций

Msg [0] = ip_Addr; /рабочий адрес
Msg [1] = 0x04; /чтение единого регистра
Msg [2] = (байт)(data_Addr> 8); /высокий адрес регистрации
Msg [3] = (байт) data_Addr; /Низкий адрес регистрации
Msg [4] = 0x00; /длина данных для чтения
Msg [5] = 0x01; /высота данных для чтения.
Crc = crc16(msg, 6); /вычисление crc
Msg [6] = (байт)(crc> 8); /OSS проверяет полученные данные против high8Bit
Msg [7] = (байт) crc; /OSS проверяет полученные данные против low8Bit

Comm. Write(msg); /отправляет рамку запроса на чтение

Receive_A_Frame (); /полученный сигнал ответа на кадр

/Добавьте сюда: Определите получение данных
}

...


Больше для исходного кода OSS Java, пожалуйста, возьмите его после заказа.

-Пример настройки программного обеспечения

-
