16-канальный Температура модуль k-образный термоэлектродный протоколом Modbus-RTU с

Modname = ckeditor






Пожалуйста, загрузите информацию здесь. Если вы не уверены, пожалуйста, оставьте сообщение по вопросам.


Руководство пользователя по загрузке документа ссылка: код извлечения:


Ссылка для загрузки папки: код извлечения:





Основные функции: поддержка стандартного устройства modbus как, например, текст, сенсорный экран, PLC и т. д., а также с интерфейсом USB








16 регулятор температуры с термопарным Выходная температура, дискретность 0,1 °C, без передатчика, прямая регулятор температуры с термопарным измерения, Автоматическая компенсация температуры.





1 способ 485 порт связи, фотоэлектрическая изоляция (поддержка протокола modbus-RTU)





1 способ 232 интерфейс, непосредственно подключен к компьютеру 232 порт (или USB к 232)





Диапазон температур термопары: -200 ~ + 1300 ℃



































Настройка параметров Modbus














MODBUS устройство-адрес





1 (по умолчанию, можно изменить)





Минимум: 1





Максимум: 127





Скорость передачи данных





9600 (по умолчанию, можно изменить)





Минимум: 1200





Максимум: 115200





Бит данных





8 бит





Проверьте





Нет





Стоп-бит





1.





Зарегистрированный адрес


Особенности





Зарегистрированный адрес (десятичный)





1 ~ 16 каналов температуры ввода





40001 ~ 40016





Значение температуры холодного соединения





400017





Тип термопары и диапазон температур


Модель термопары





Диапазон измерения температуры (единица измерения: ℃)





K (значение по умолчанию)





-200





1350





J





-40





750





N





-200





1300





S





50





1600





T





-250





400





E





-40





900





R





-50





1770





Спецификация





Физические характеристики











Вес





200 г





Энергопотребление





3 Вт





Размеры (ширина × высота × Глубина)





Единица [мм] 175x90x45





VDC требования к мощности





+ 24 В постоянного тока 100 мА





+ 12 В постоянного тока 200 мА











Параметры измерения температуры











Количество точек ввода теплового сопротивления





16





Диапазон измерения температуры





-200 ~ 1350 градусов Цельсия





Проводка





Двухпроводная система





Входное разрешение





0,1 градусов по Цельсию





Диапазон значений





-2000 ~ 13500 означает температуру-200 ° ~ 1350 °





Формула расчета температуры





Значение температуры t = данные/10





Время преобразования A/D





1s





Отклонение в обычном режиме





40 дБ, от постоянного тока до 60 Гц 40 дБ, от постоянного тока до 60 Гц





1. Описание формата рамки данных








1) запрос на мастер-станцию





Содержимое сообщения





Длина





Диапазоны





Пример





Рабочий адрес





1 байт





0x01 ~ 0x1F





0x01





Функциональный код





1 байт





0x03





0x03





Исходный адрес





2 байта





0x0000 ~ 0x001F





0x0000





Входное количество





2 байта





0x0001 ~ 0x0020





0x0001





Проверка CRC





2 байта





0x0000 ~ 0xFFFF





0x840A





Примечание 1: Пример основного запроса сообщения, прочтите 1 удерживающий регистр (4X0001), начиная с 0.





Например: 01 03 00 00 00 10 44 06 (прочитайте значение температуры № 1 ~ 16)





2) нормальное сообщение ответа от станции





Содержимое сообщения





Длина





Диапазоны





Пример





Рабочий адрес





1 байт





0x01 ~ 0x1F





0x01





Функциональный код





1 байт





0x03





0x03





Количество байт





1 байт





N





0x02





Входные данные





N байт











0x09C4





Проверка CRC





2 байта





0x0000 ~ 0xFFFF





0xBF87





Примечание 1: N = количество байт данных в ответ.





Примечание 2: Пример нормального сообщения ответа от подчиненной станции, чтение выходных данных 0x00DA, и соответствующая температура: 216/10 = 21,6 градусов (значение температуры: t = data/10).





Например: 01 03 20 00 DA 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 значение температуры Первого канала составляет 21,6 градусов)





2,1 модуль модификации параметров tool-NM_T.exe программного обеспечения


Инструменты подготовки: подключение USB к 485 или usb-кабель (папа-папа), компьютер, программное обеспечение NM_T.exe.





Шаг 1: Подключите компьютер и модуль через 232 или usb-кабель.





Шаг 2: Найдите программное обеспечение NM_T.exe (../Руководство пользователя/программное обеспечение soft_supporting/NM_T.exe) на компьютере и дважды щелкните, чтобы открыть его.

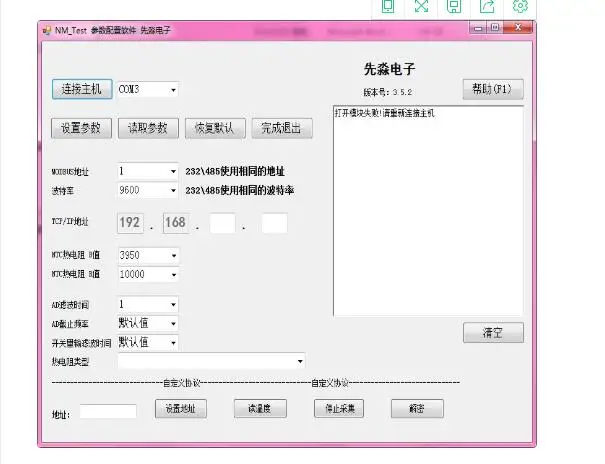

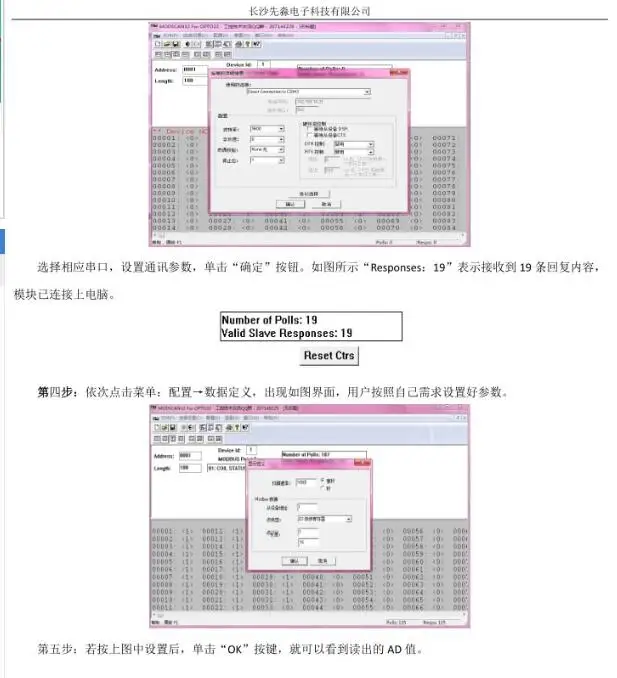

Шаг 3: выберите соответствующий последовательный порт и нажмите кнопку «подключиться к хосту». Текстовый файл Справа будет иметь соответствующие подсказки. После успешного выполнения запроса параметры могут быть заданы, в противном случае будет предложена ошибка.





Шаг 4: измените соответствующий адрес MODBUS и скорость передачи данных и нажмите кнопку «задать параметры». Пустая область справа вызовет состояние операции. После успешной подсказки, это означает, что настройка параметров прошла успешно. Пожалуйста, попробуйте выбрать параметры в выпадающем меню, потому что введенные вручную параметры могут быть недействительными, что приведет к потере настроек.





Шаг 5: после запроса о том, что настройка параметров прошла успешно, нажмите кнопку «завершить выход», чтобы выйти из состояния настройки. После перезапуска модуля соответствующие параметры обновляются.




















-Особенности











32-битный процессор ARM


Встроенная операционная система в реальном времени


Входной канал: 16 каналов


Тип входного сигнала: термопара


Режим подключения: 2-проводной системы


Частота выборки: 1 точка образца/сек


Разрешение: 0,1 ℃


Точность: ± 3 ℃


Напряжение изоляции: 2500 В постоянного тока


Поддержка удаленного обновления прошивки


Поддержка периодической самостоятельной калибровки


Управляемый канал (закрыть/открыть, настройка сигнализации)


Диапазон рабочих температур: -25 ℃ ~ + 85 ℃


Диапазон измерения температуры: -200 ~ + 1350 ℃,


Пластиковый чехол, стандартная установка на din-рейку + установка на винтовое отверстие


Область применения


Промышленная система контроля температуры


Удаленный мониторинг и сбор данных


Сталь, металлургия, химическая промышленность


...


-Точность термопара, термометр может достигать 0,5 ℃, а температура срабатывания время может быть как скоро как 0,01 s или меньше. Он не только подходит для гранулярных термометров, но и для измерения температуры в хранении продуктов питания, медицине и здоровье, научном сельском хозяйстве, океанах, глубоких скважинах, высоких высотах и ледниках.























Функция поддержки кода код функции:











Функциональный код


Определение


Операция (бинарная)


0x02


Чтение входного сигнала переключателя чтение одного или нескольких входных данных о состоянии переключателя


0x01


Чтение выходных данных переключателя чтение одного или нескольких данных о состоянии выходного сигнала переключателя


0x03


0x04


Чтение данных регистра


Чтение данных одного или нескольких регистров





0x05


0X0F


Выход переключателя записи


Запись нескольких переключателей


Управляйте реле "ВКЛ/ВЫКЛ" выход





0x06


Запись одного регистра запись набора бинарных данных в единый регистр


0x10


Запись нескольких регистров запись нескольких наборов бинарных данных в несколько регистров








Флуоресцентный





MODBUS Адрес: 1





Скорость передачи данных: 9600


8 бит данных


1 стоп-бит


Проверка отсутствует








40001 ~ 40016 16 температурный выход термопары


40017 значение температуры холодного соединения (Значение компенсации)


Флуоресцентный


Код источника VC аналогового ввода и выхода (четкие комментарии):


/Чтение статуса единого регистра


/Ip_Addr slave MODBUS адрес


/Адрес регистра данных data_Addr


UInt16 readBUF (байт ip_Addr, UInt16 data_Addr)


{


UInt16 crc; /Проверьте значение


Байт [] msg = Новый байт [8]; /командный массив


Msg [0] = ip_Addr; /рабочий адрес


Msg [1] = 0x04; /чтение единого регистра


Msg [2] = (байт)(data_Addr> 8); /высокий зарегистрированный адрес


Msg [3] = (байт) data_Addr; /низкий зарегистрированный адрес


Msg [4] = 0x00; /высокий байт длины данных для чтения


Msg [5] = 0x01; /нижний бит длины данных для чтения


Crc = crc16(msg, 6); /рассчитать CRC


Msg [6] = (байт)(crc> 8); /Проверьте высокие 8 бит


Msg [7] = (байт) crc; /Проверьте нижние 8 бит





Comm. Write(msg); /Отправка рамки запроса на чтение





Receive_A_Frame (); /получите сигнал ответа на кадр





/Добавьте сюда: Определите полученные данные


}





...


Для получения большего количества исходного кода, пожалуйста, сделайте фотографию и попросите его.

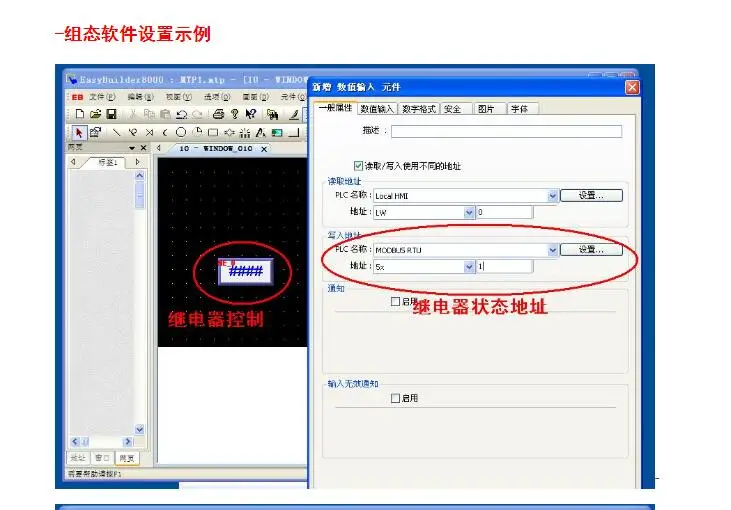

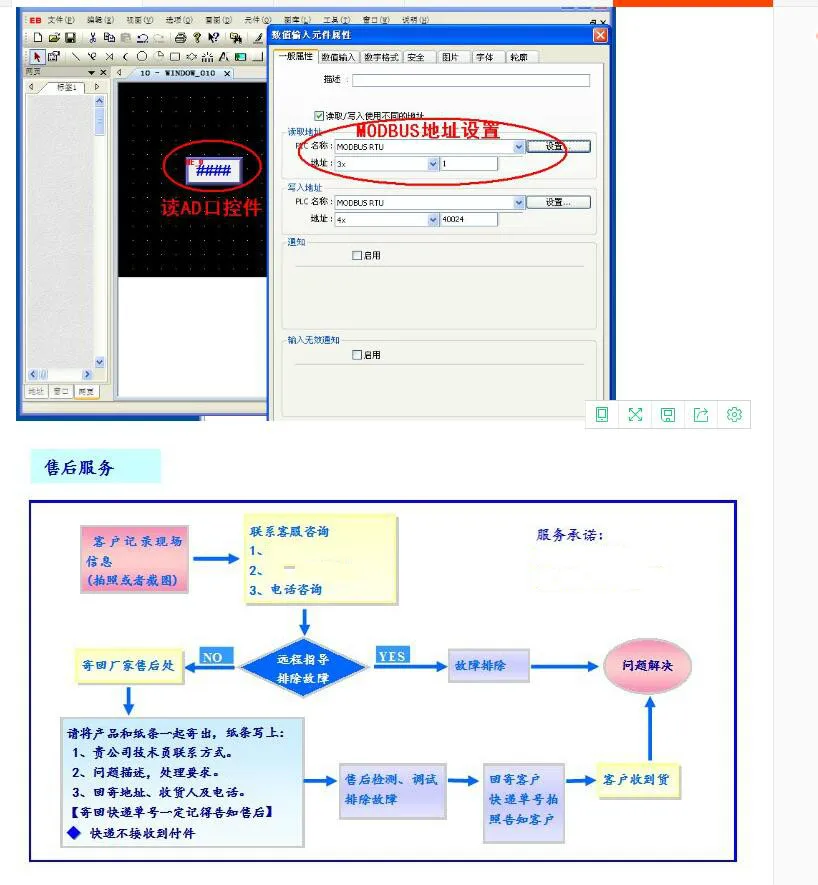

-Пример настройки программного обеспечения













































































-













































































-
