CLRC663Module RFID/NFC 13,56 MHz 【Spot pen-hold】
Пожалуйста, внимательно прочитайте эту страницу; Смотрите также

【Технические параметры 】
Модель продукта:CLRC663-PL
Расстояние чтения карты (в соответствии с соглашением, тип Divided3):
ISO14443A:0-80 мм(Примечание: зависит от качества и местоположения карты)
ISO14443B:0-30 мм(Примечание: зависит от качества и местоположения карты)
ISO15693:0-95 мм(Примечание: зависит от качества и местоположения карты)
Расстояние карты:Дождитесь измерения
Рабочий ток: 40 мА (минимальное значение),50 мА (типичные значения),60 мА (максимальное значение) @ DC3.3V
Ток холостого хода:<10 мА @ DC3.3V
Блок питания: DC5V (бортовой SGM2019-3.3V LDOChip)
Интерфейс управления: UART / SPI / I2C (пользователь может изменить, в начале набораUARTИнтерфейс)
Размер модуля: 100 мм × 65 мм

【Invoice】
CLRC663-PLModule:1.A;
S50(ISO14443AПротокол) Обычная белая карта:2.Zhang; 【Примечание: размер карты 85,6 мм × 54 мм 】
I-Code2 (Протокол ISO15693) самоклеящаяся Гибкая бирка:2.Zhang. 【Примечание: размер карты 50 мм × 50 мм 】
/Примечание:(ISO14443BПротокол) может быть протестирован с помощью ID-карты второго поколения.


/******* Ниже приведена техническая информация ********/
[Покупатели, пожалуйста, самосравнение CLRC663,PN512,MFRC522 с MFRC523 сходства и различия.]

CLRC663 поддерживает Тип карты:14443A & B, 15693, S20, S50, S70Для получения подробной информации, пожалуйста, обратитесь к Руководству по чипу.
Поддержка режима чтения/записи:
ISO/IEC 14443A/MIFARE,
ISO/IEC 14443B,
JIS X 6319-4 (сравнимый со схемой FeliCa),
ISO/IEC 15693,
ICODE EPC UID/ EPC OTP,
ISO/IEC 18000-3 Режим 3/ EPC класс-1 HF
Режим пассивного инициатораСогласно ISO/IEC 18092.

【Программное обеспечение для программирования

Обратите внимание, что: в настоящее время мы не можем предоставить правильный CLRC663 поддержку программирования, развитие трансплантации, seeNXPThe главная причина этого изменения заключается в лучшей рутине.
Обратите внимание, что: то, что мы предоставляем на данном этапе, является только аппаратной платформой. Используйте официальную веб-страницу для отладки/тестирования.

【Режим тестирования 】
Используйте NXP имя домена, предоставленное приложением CLRC663PcSerial.3.6.exe, может быть удобным для отладки/тестирования модуля CLRC663.
Таким образом, пользователю необходимо предварительно подготовить адаптерную пластину RS232 для подключения модулей CLRC663.
Кроме того, можно сослаться на NXP документ AN11145.pdf: clclrc663, MFRC630, MFRC631, SLRC610 PC-Serial RS232 и руководство по быстрому запуску карт малой мощности 》

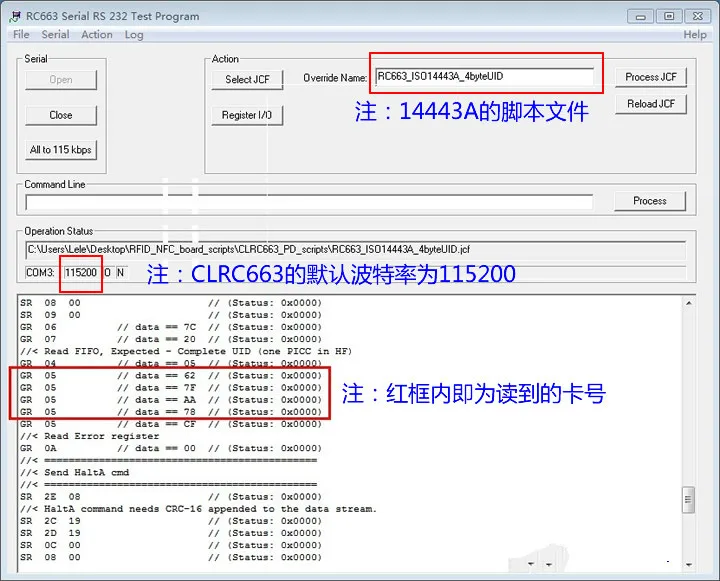

CLRC663PcSerial.3.6.exe интерфейс программы приложения (API), как показано на рисунке ниже (выберите последовательный порт, подключенный к модулю)
Протокол ISO14443A S50 ICCard, подходит для использования файла сценария: S50
Идентификационная карта второго поколения (ISO14443B), подходит для использования файла сценария: ISO14443B
Карта протокола ISO15693A, подходит для использования файла сценария: RC663_ISO15693_Inventory.jcf
