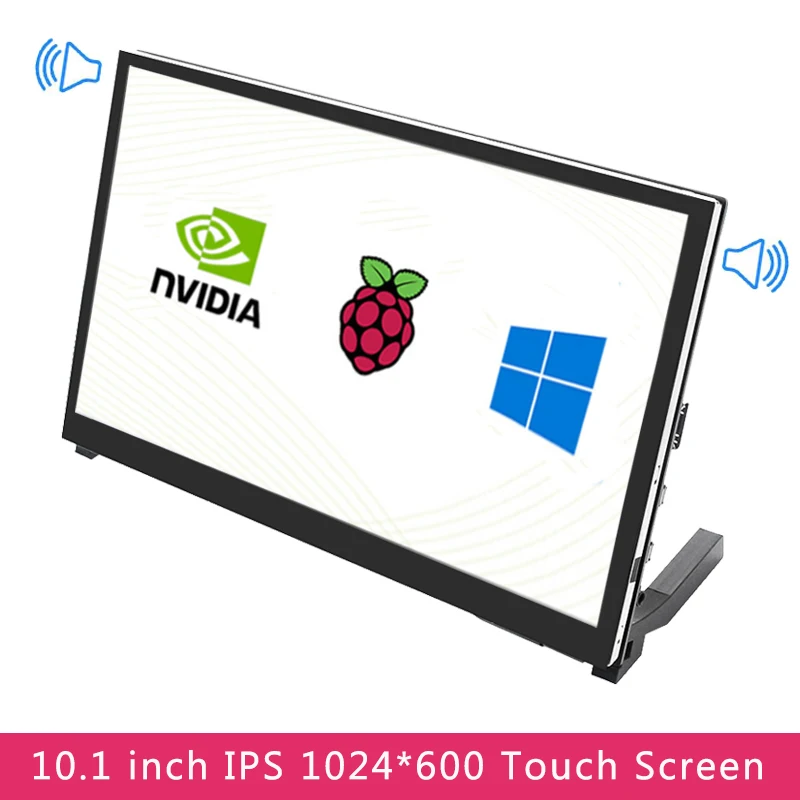

10,1 дюймов ЖК-дисплей Raspberry Pi 4 IPS емкостный сенсорный экран Экран 1024x600 Дисплей с Speacker монитор держатель для Raspberry Pi 4/3 ПК

Введение

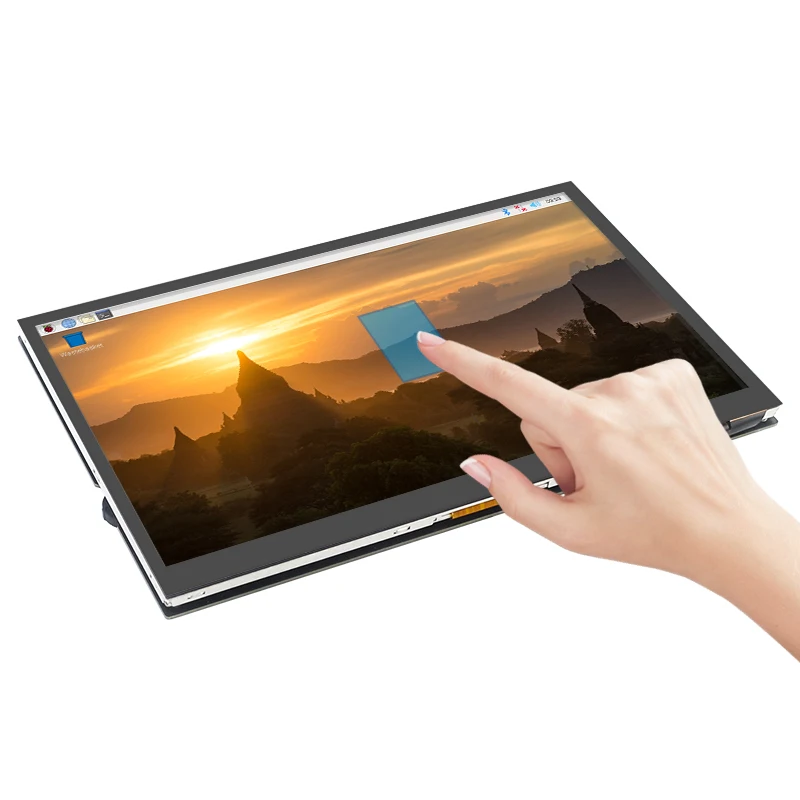

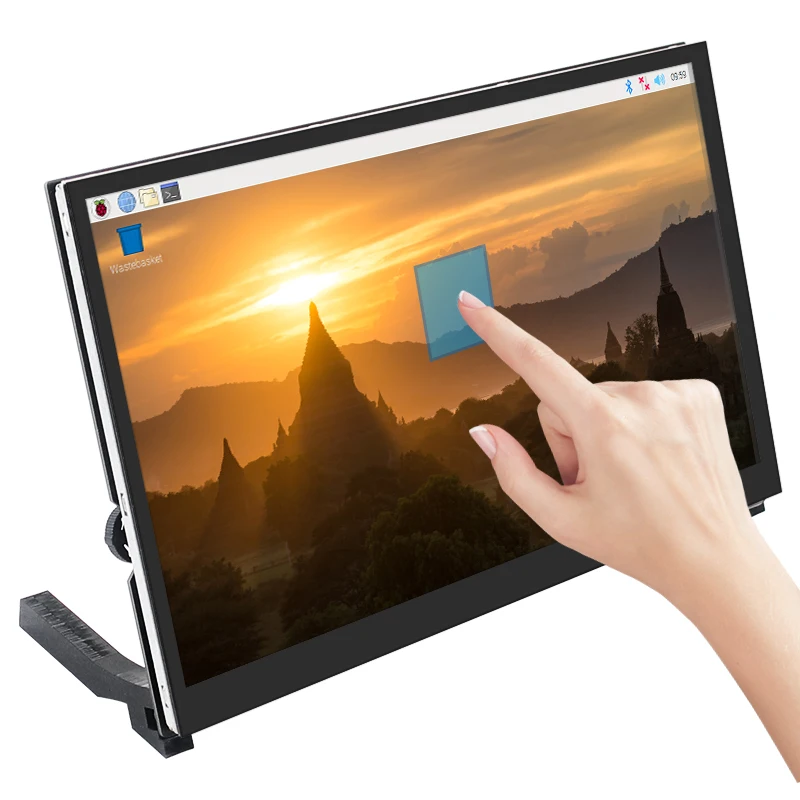

Это новинка Версия 10,1 дюймов 1024x600 сенсорный экран для Малина Pi и ПК/miniPC. Это IPS экран, с Встроенный динамик и 3,5 мм аудио интерфейс. И есть 2 держателя для ног для более удобного использования.

Полноугольный дисплей IPS

1. Угол обзора большой 2. Истинный цвет 3. Качество Динамического Изображения отличное 4. Энергосбережение и защита окружающей среды

1024X600 HD Vision

1. Разрешение для HD 1024X600 точечная матрица 2. Более тонкий, чем обычный экран 800X480

Сенсорная панель из закаленного стекла

Твердость до 6 ч, более прочная и устойчивая к царапинам

Внешний интерфейс аудиовыхода

1. Стерео двойной динамик качество звука на выходе 2. 3,5 мм внешний аудио-интерфейс

Используется в качестве игрового монитора

Поддержка Xbox360,PS4, переключатель и т. Д.

Используется в качестве мини-монитора ПК

1. Поддержка Raspberry Pi, Banana Pi, BB Black и других основных разработчиков 2. Поддержка Raspberry Pi OS(Raspbian), Kali Linux, ubuntu,RetroPie System, One touch plug and play без драйвера. (Пожалуйста, обратите внимание, что если вы используете другую систему, мы не можем убедиться, что можем работать)

Используется в качестве дисплея компьютера

Поддержка системы win10/win8/win7, поддержка 5-точечного сенсора, plug and play, драйвер бесплатно

Технические характеристики

1. Размер: 10 дюймов 2. Пиксель: 1024x600 3. Тип экрана: IPS 4. Выход Vdieo: HDMI 5. Аудио выходным: 2 x динамик и 3,5 мм аудио 6. Функциональная клавиша: подсветка и регулировка громкости 7. Тип касания: Емкостное касание 8. Держатель: 2 держателя

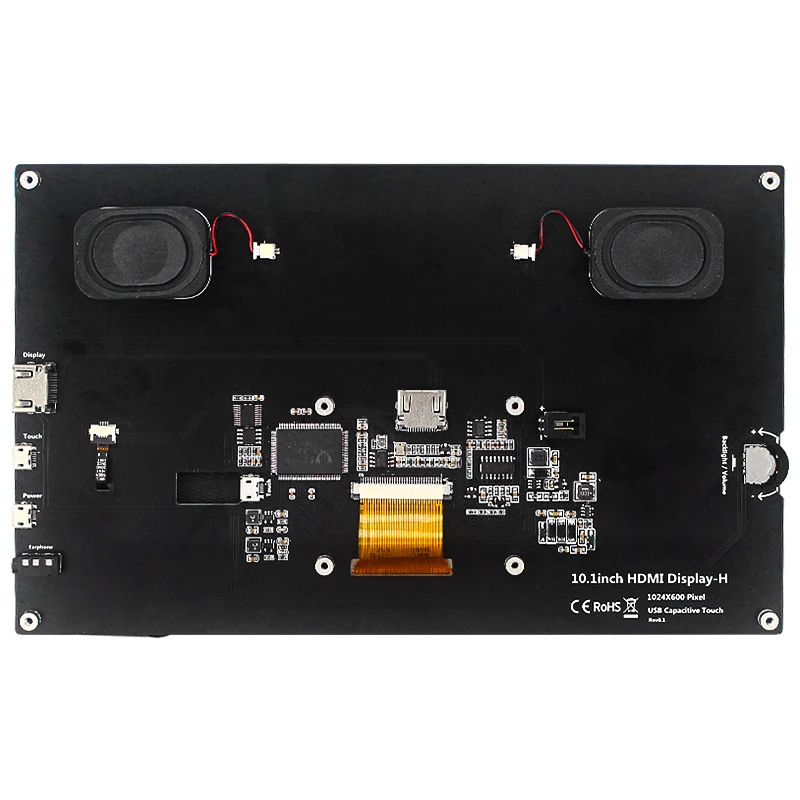

Функция ключа и интерфейса

① Интерфейс HDMI: входной сигнал HDMI, с помощью подключения кабеля HDMI, обычно используется для подключения к компьютеру, максимальное Поддерживаемое разрешение 1920x1080 ② Сенсорный интерфейс: передача сенсорного сигнала, подключение к микро-usb кабелю, обеспечение сенсорного и блока питания, обычно используется для подключения компьютера ③ Интерфейс питания: Подключите к источнику питания и используйте кабель micro USB для подключения. Предусмотрена только функция источника питания ④ Отделение для удостоверения личности-3,5 мм аудио Интерфейс: Выход звукового сигнала, подключите аудио Выход устройства, как, например, наушники ⑤ Стереодинамики: выходной аудиосигнал для внешнего воспроизведения аудиосигнала Touch сенсорный интерфейс: передача сенсорного сигнала, подключение к микро-usb кабелю, обеспечение сенсорного и блока питания, обычно используется для подключения Raspberry Pi HDMI интерфейс HDMI: входной сигнал HDMI, подключение с адаптером HDMI, используется только для подключения к Raspberry Pi, максимальное Поддерживаемое разрешение 1024x600 Cooling интерфейс вентилятора охлаждения: Подключение вентилятора охлаждения Copper медь x 8: используется для подключения малинового пирога и строительных лесов Wheel переключатель колеса: используется для регулировки яркости и громкости подсветки экрана. По умолчанию, в состоянии регулировки громкости, вверх и вниз для регулировки громкости + и-. Нажмите переключатель, чтобы переключиться на режим регулировки яркости подсветки, вверх и вниз, чтобы настроить яркость подсветки соответственно увеличиваться и уменьшаться. Режим регулировки громкости и яркости подсветки переключается нажатием на переключатель.

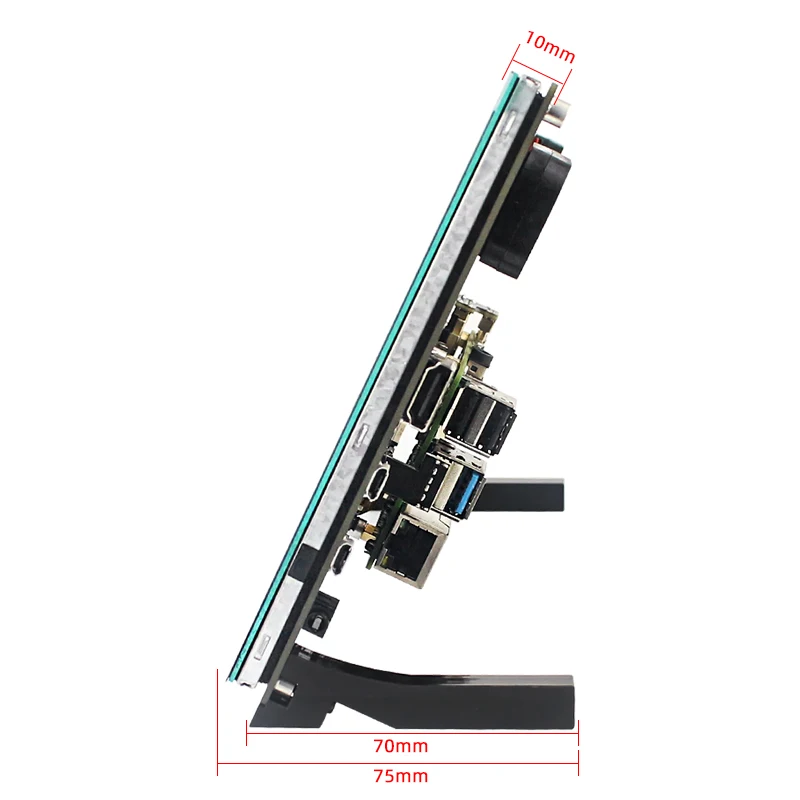

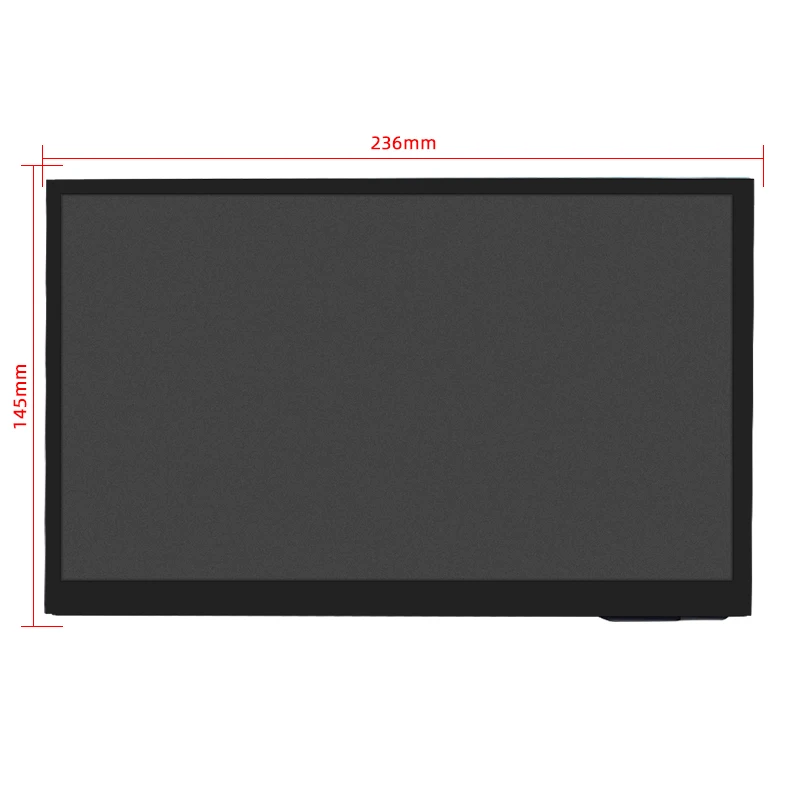

Размер изделия

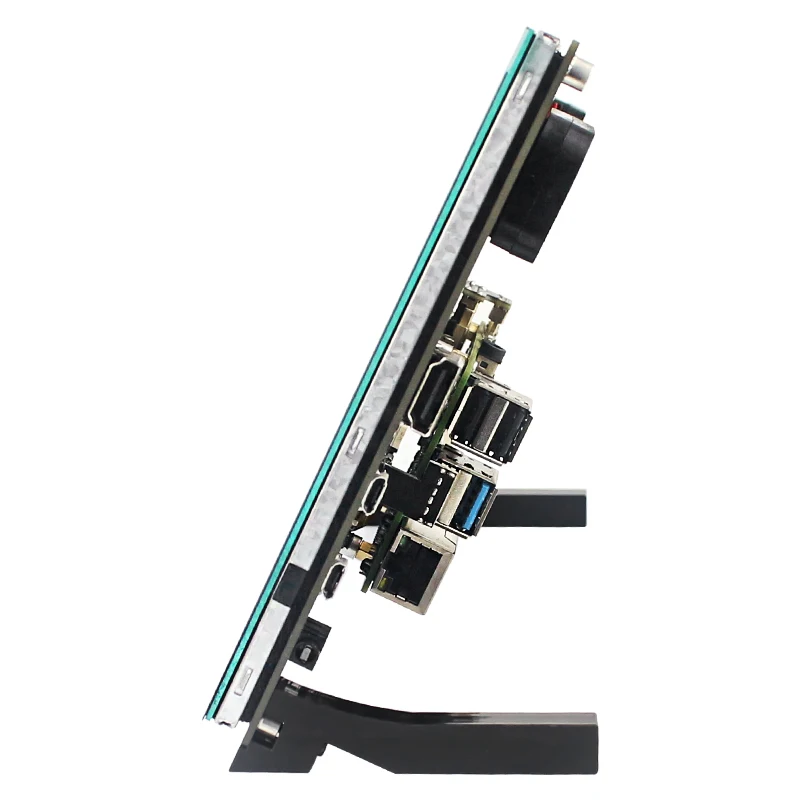

Raspberry Pi в комплект не входит

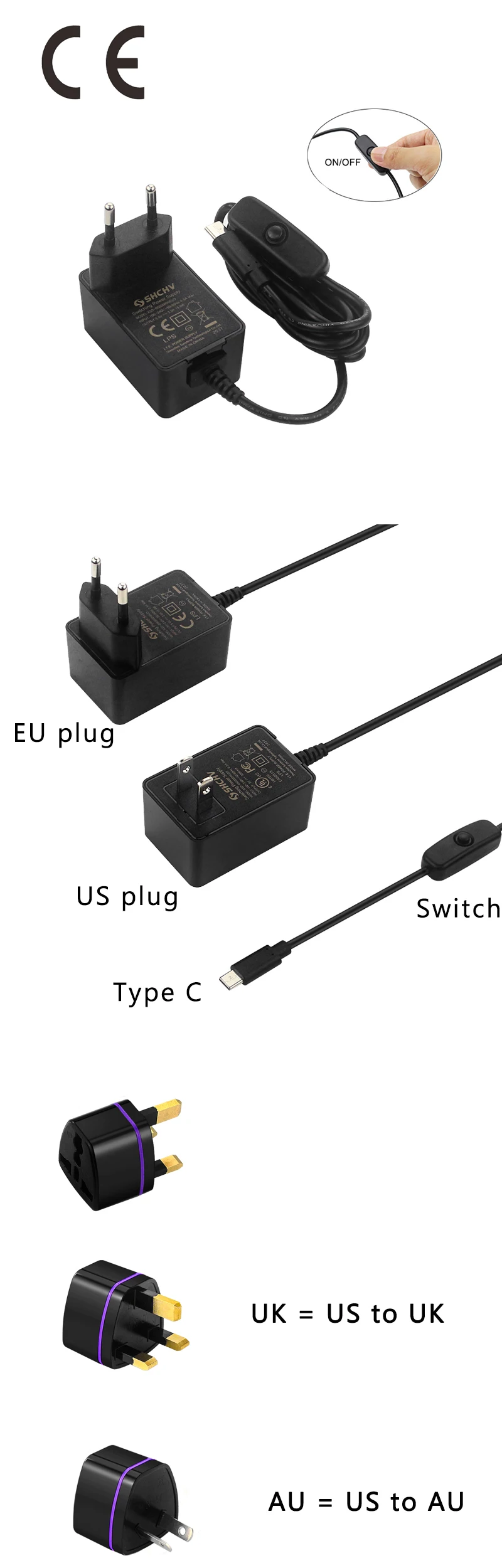

Адаптер питания для Raspberry Pi 4

Это 5V 3A USB C переключаемый адаптер питания с CE сертификации. Он используется для Raspberry Pi 4. Никогда не беспокойтесь о проблеме низкого напряжения с помощью этого адаптера питания.

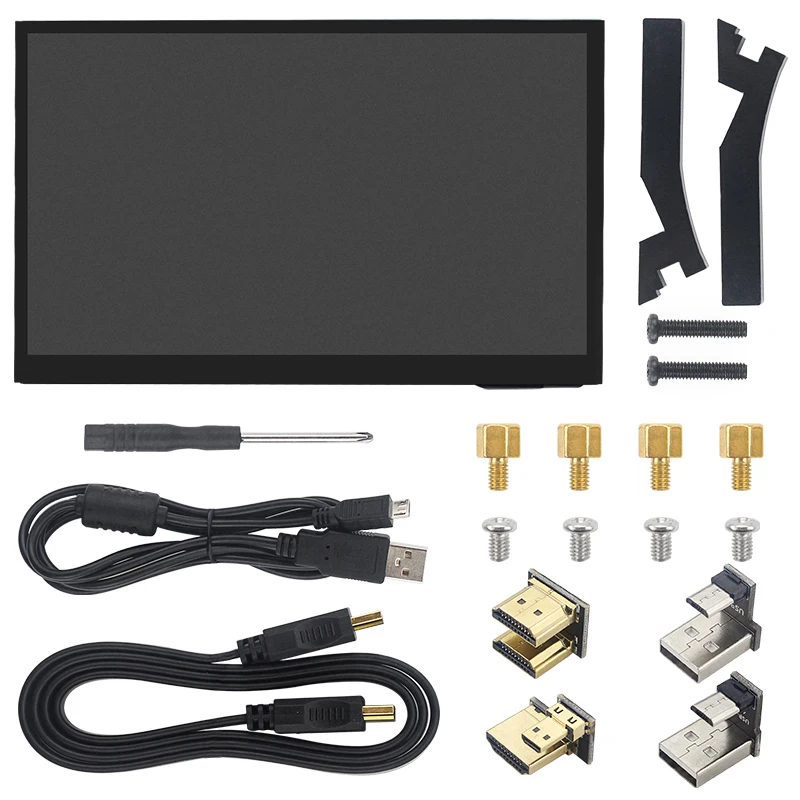

Упаковочный лист:

Вариант 1:

1x10,1 дюймов IPS сенсорный Экран 2 x ножки держателя 1 кабель USB-Micro USB 1 кабель HDMI-HDMI 1 x HDMI к Micro HDMI Conterter 1 х HDMI в HDMI Контер 2 x USB в Micro USB конвертер 1 отвертка 1 комплект винтов и гаек (Плата Raspberry Pi не включена)

Вариант 2:

1x10,1 дюймов IPS сенсорный Экран 2 x ножки держателя 1 кабель USB-Micro USB 1 кабель HDMI-HDMI 1 x HDMI к Micro HDMI Conterter 1 х HDMI в HDMI Контер 2 x USB в Micro USB конвертер 1 отвертка 1 комплект винтов и гаек 1x5V 3A адаптер питания для Pi 4 (Плата Raspberry Pi не включена)

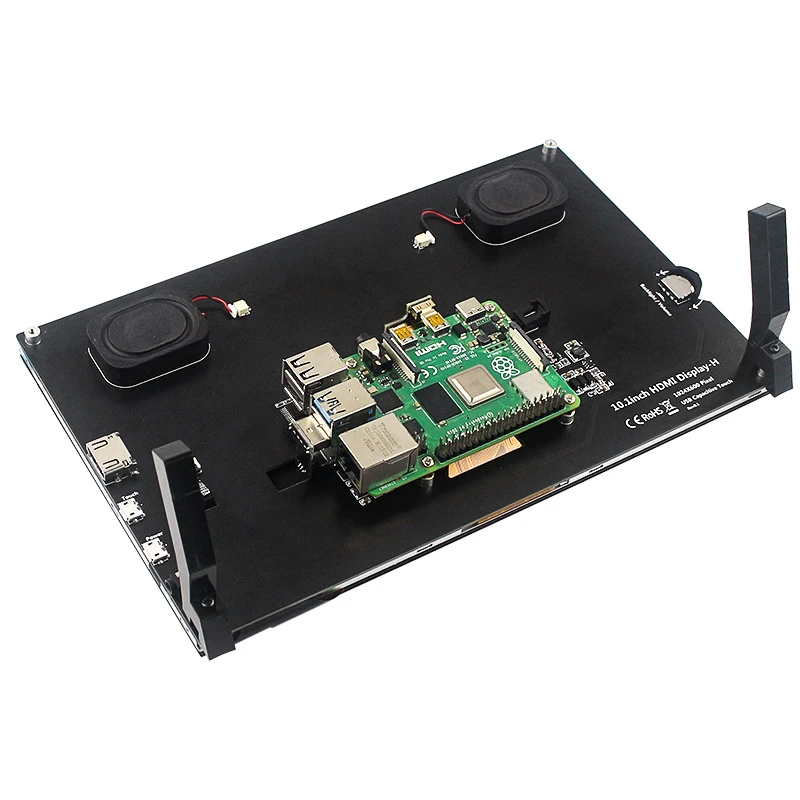

Используется для Raspberry Pi

1. Загрузите и установите Raspberry Pi OS/Ubuntu/Kail/Retropie официальная система 2. Откройте файл «config.txt» в корневом каталоге sd-карты на компьютере, добавьте следующий в конце файла, сохраните и выйдите. Hdmi_force_ed_audio = 1 Max_usb_текущий = 1 Hdmi_force_hotplug = 1 Config_hdmi_boost = 7 Hdmi_group = 2 Hdmi_mode = 87 Hdmi_drive = 2 Display_rotate = 0 Hdmi_timings = 1024 1 200 18 200 600 1 50 3 50 0 0 60 0 51200000 3 3. Запуск Raspberry Pi: Вставьте его в слот для sd-карты на задней части raspberry pi и подключите интерфейс HDMI и сенсорный интерфейс дисплея к raspberry pie, подключите источник питания raspberry pi, И начать Raspberry Pi для отображения и касания нормально.

Используется для компьютера

Этот ЖК-дисплей может использоваться в качестве сенсорного монитора HDMI компьютера Windows, только нужно подключить интерфейс HDMI и сенсорный интерфейс, может нормально отображать и поддерживать до пяти точек касания.

Как собрать

Пожалуйста, обратитесь к этому видео: //youtu.be/IDHCtqgCZnY

Дополнительная информация

Пожалуйста, обратитесь к: http://www.lcdwiki.com/10.1inch_HDMI_Display-H Вы также можете загрузить изображение системы, которое хорошо настраивается по этой ссылке.

Вопросы и ответы

1. Вопрос: Есть ли 10,1 дюймовым экраном нужен дополнительный источника питания в тех случаях, когда я использовать его для Raspberry Pi?

Ответ: вам не нужно использовать дополнительного источника питания для 10,1 дюймовым экраном при его использовании для Raspberry Pi. USB кабель между 10,1 дюймовым экраном и USB порт Raspberry Pi можно поставить достаточно мощности для него. Подключите usb-кабель к порту «touch» на экране, он может обеспечить сенсорную функцию и питание одновременно.

2. Вопрос: когда Iuse micro HDMI to HDMI адаптер для Raspberry Pi 4, экран не может работать.

Ответ: Пожалуйста, убедитесь, что вы полностью подключили порт HDMI к разъему HDMI на экране.

3. Вопрос: Почему экран не может работать?

Ответ: Пожалуйста, убедитесь, что вы хорошо подключили все кабели (ссылка на производственную картинку в описании). Затем убедитесь, что вы настроили txt «config» на карту micro sd.
