Низкочастотный 50 Гц инвертор привод трансформатор с железным сердечником

Низкочастотный 50 Гц инвертор привод трансформатор с железным сердечником

Входное напряжение может beDC12V

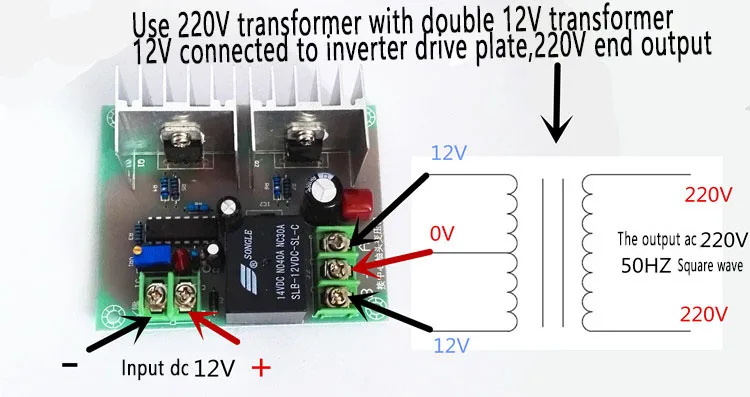

Выходное напряжение: с центром tap220Go12V 12 В метод проводки трансформатора показан в figure12vзавершить выход платы, оригинальный трансформатор input220VLine there220vнапряжение было.

Использование мощности: 300 в пределах

Эта плата изменяется из-за входного напряжения, частоты колебания (50 Гц)

Частота этой платы была скорректирована с помощью цифрового осциллографа перед отправкой, как правило, больше не регулируйте потенциометр, потенциометр на плате используется для обрезки частоты

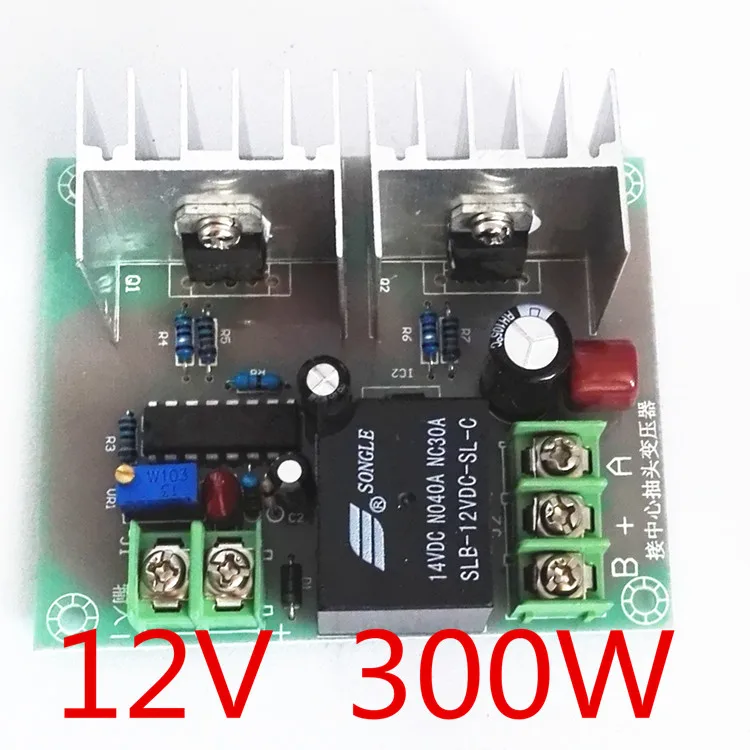

12 В, 300 Вт use3525The чип вождения, минимальное Пусковое напряжение 8В

Пусковое напряжение: 11 в

Защита под напряжением: 9 В (необходимо выбрать, если вам нужна защита под напряжением, частота будет колебаться с напряжением)

Доставка по умолчанию-стабильная частота, отсутствие защиты от пониженного напряжения

Защита от полярности: Эта плата имеет входной положительный полюс и отрицательный полюс функция защиты обратного соединения

Mian han jie кабельный терминал: на входе и выходе используется проводка без сварки, без сварки, с помощью отвертки, проводки, очень удобно.

【Обычный квадратный волновой инвертор толкает печатную плату, простая установка, удобный, необходимо повысить в большей степени сильный, Регулируемая частота ~ 50 Гц 】

Примечание: в последнее время некоторые клиенты не понимают выходную мощность инверторной платы, инверторной платы максимальной выходной мощности 300 Вт, но некоторые клиенты считают, что они просто выбирают трансформатор up30WThe, просто хочу have100wor300wвыходная мощность, друзья с небольшим пониманием должны понять, Transformer30WHow может output300W мощность. Конечно, инвертор также не может let30WThe трансформатор выходной мощности greater30WThe.

Обратите внимание на вопросы:

1.Transformer12VEnd должен be12V 12VThe double12V структура (12VEnd-это три линии структуры) 50HZThe частота, домашние данные могут быть неправильно, не может использовать Oh.

2.Single12V(12 В есть только две линии в конце) не может использоваться.

3. Проводка должна быть подключена к трансформатору, все линии могут быть под напряжением испытательной машины. Край края под напряжением.

4. Выход этой инверторной платы-это квадратная волна, не подходит для нагрузки двигателя вентилятора, потому что квадратная волна с вентилятором будет производить нагревание двигателя вентилятора, гудение. Скорость низкая. Серия возбуждаемая машина ручной дрели может быть использована.

5. Хотите получить достаточно мощности, Входная мощность должна быть гарантирована, Небольшой аккумулятор, тонкая линия, небольшой трансформатор, невозможно выводить высокую мощность.

Выходное напряжение без нагрузки зависит от коэффициента трансформации трансформатора и напряжения входного аккумулятора, если нормальная нагрузка, как правило, мощность трансформатора недостаточно, когда нагрузка серьезно снижена. Мощности здесь недостаточно, Включая следующие ситуации, трансформатор сам по себе является трансформатором низкой мощности, и высокомощный трансформатор с несколькими обмотками, выберите один из 12В обмотки, это потому, что производители трансформаторов делают это в соответствии с общим распределением мощности. В качестве примера: A500WTransformer, double-28VWinding, есть намотка 9, есть двойная обмотка 12, производитель может быть main400WAssigned к двойной 28 Остальное of100wgid его poor9VWinding и double12V, в это время, я использовал пару inverter12V, не могу дать полную игру своей высокой мощности, не even100wdnне могли быть, кроме того, при падении нагрузки следует также учитывать, слишком ли тонкий входной провод, аккумулятор Слишком маленький и саке. Небольшой аккумулятор, тонкий провод, даже маленький трансформатор не может дать полную мощность платы. Отношение давления также влияет на давление выходной мощности, в это время наиболее очевидным является то, что напряжение без нагрузки низкое, например, use220vvvvariable double17VThe Черно-белое телевидение
